nanostation loco m5 как проверить .

1андрей1

участник
12 Июл 2020
7
2
5
24
в наличии две nanostation loco m5 ( пришли как условно нерабочие ) однако в веб-морду пускают при точине около 60 мА с лабораторного бп и графики рисуют в ней ( некие TX и RX , это подключенные только к компу в наглухо экранированной мастерской - что само по себе уже странно ) . однако спектроанализатор Arinst SSA-TG LC R2 , на выставленной в вебморде полосе частот , не видит никаких сигналов в отличии от подобного оборудования иных производителей где в заданной полосе частот идут постоянные опросы . с оборудованием nanostation , ранее почти не сталкивался . однако с мостами на DWL2100AP дружу больше десяти лет . но не суть .
возникло несколько вопросов =
1 . какое актуальное ПО для них на сегодняшний день ( и насколько важно его обновлять ) . в моём случае , на одной стоит версия 5.6.2 ( на фото ) а на другой 6.3.0 ! штатно по LAN кабелю , ШИТСЯ НЕ ХОТЯТ . пробовать через UART ( Putty ) ?
2. возможно ли проверить исправность радиотракта , спектроанализатором ? если возможно , то хотелось подробнее как это сделать относительно корректно ?
фото со своими зарисовками по температуре и вебморде , прилагаю .


Вложения

Последнее редактирование:

fAntom

Super Moderator
Команда форума
24 Ноя 2017
6.189
377
5.065
ubnt.su
1 . какое актуальное ПО для них на сегодняшний день . в моём случае , на одной стоит версия 5.6.2 ( на фото ) а на другой 6.3.0 ! ШИТСЯ НЕ ХОТЯТ . пробовать через UART ( Putty ) ?
6.3.6 Это для линейки "M".
однако спектроанализатор Arinst SSA-TG LC R2 , на выставленной в вебморде полосе частот , не видит никаких сигналов в отличии от подобного оборудования иных
Не могу сказать, лично спектроанализатор такой частоты не использовал, но вероятно видел.
А если через ssh доступны - проще будет так обновить.
2. возможно ли проверить исправность радиотракта , спектроанализатором ? если возможно , то хотелось подробнее как это сделать относительно корректно ?
Фото пришло только, одно, но с Вашим оборудованием, лучше подождать ответа, от других пользователей форума. И очень вероятно, что включен фирменный протокол "airmax", хотя спектроанализатор должен видеть их общение. Если только они не смогли согласовать частоты и оба заткнулись, по причине отсутствия ответа.

Автор
1

1андрей1

участник
12 Июл 2020
7
2
5
24
6.3.6 Это для линейки "M".
поделитесь пжста ссылкой на него . здесь ( ссылка в низу поста ) я такой версии , ПО не нахожу .
спектроанализатор должен видеть их общение
одновременно , обе точки , я пока не включал ( не вижу смысла )

Автор
1

1андрей1

участник
12 Июл 2020
7
2
5
24
fAntom спасибо за ссылку . только шиться они не желают , тупо виснут в вебморде на команде upload ( после выбора бинарника ) . пробовал с разных компов - WIN7 \ WIN8 из под хрома
залез через консоль в загрузчик . U-Boot 1.1.4-s958 (Jun 10 2015 - 10:56:20)

нарыл по похожей
NanoBeam m5
точке http://ubnt.su/forum/threads/ne-proshivaetsja-nanobeam-m5-300.5895/ ( в конце ветки )
""""" urescue -f перезапишет загрузчик и переведет точку в режим прошивки """"".
попробывал - мимо . да и в help у меня нет такой команды .
мой help
autoscr - run script from memory
base - print or set address offset
bdinfo - print Board Info structure
boot - boot default, i.e., run 'bootcmd'
bootd - boot default, i.e., run 'bootcmd'
bootm - boot application image from memory
cmp - memory compare
coninfo - print console devices and information
cp - memory copy
crc32 - checksum calculation
echo - echo args to console
erase - erase FLASH memory
ethreg - S26 PHY Reg rd/wr utility
flinfo - print FLASH memory information
go - start application at address 'addr'
help - print online help
iminfo - print header information for application image
imls - list all images found in flash
itest - return true/false on integer compare
loop - infinite loop on address range
md - memory display
mii - MII utility commands
mm - memory modify (auto-incrementing)
mtdparts- define flash/nand partitions
mtest - simple RAM test
mw - memory write (fill)
nfs - boot image via network using NFS protocol
nm - memory modify (constant address)
pci - list and access PCI Configuration Space
ping - send ICMP ECHO_REQUEST to network host
pll cpu-pll dither ddr-pll dither - Set to change CPU & DDR speed
pll erase
pll get
printenv- print environment variables
progmac - Set ethernet MAC addresses
protect - enable or disable FLASH write protection
reset - Perform RESET of the CPU
run - run commands in an environment variable
saveenv - save environment variables to persistent storage
setenv - set environment variables
sleep - delay execution for some time
srifpll cpu-pll ddr-pll - To change CPU & DDR speed through srif
srifpll erase
srifpll get
tftpboot- boot image via network using TFTP protocol
urescue - start TFTP server and wait for firmware
version - print monitor version


после команды urescue
Setting default IP 192.168.1.20
Starting TFTP server...
Using eth0 (192.168.1.20), address: 0x81000000
Waiting for connection: /

явно ждёт бинарник , мигают поочерёдно все индикаторы = в help ( urescue - start TFTP server and wait for firmware ) но тут я плыву . подскажите пжста дальнейшие действия

Последнее редактирование:

fAntom

Super Moderator
Команда форума
24 Ноя 2017
6.189
377
5.065
ubnt.su
Можно через ssh: https://help.ui.com/hc/en-us/articles/204959804-airMAX-How-to-Upgrade-the-Firmware-Via-CLI-SSH
тут скорее Ваш вариант: https://help.ui.com/hc/en-us/articles/204911324-airMAX-How-to-Reset-Your-Device-with-TFTP-Firmware-Recovery
P.S. Сброс произошел, на что указывает дефолтный IP-адрес (заводской). А Вы точно нужную прошивку выбрали? Ti - это для некоторых модификаций rocket M. XM для более старых моделей, XW - для более новых, отличаются начинкой (железом).

Автор
1

1андрей1

участник
12 Июл 2020
7
2
5
24
А Вы точно нужную прошивку выбрали?
ту что по ссылке дали ( XM ) . уточнил = у меня в обоих точках стоят XW :) . XW.v5.6.2 и XW.v6.3.0 .
сдул от сюда , третью сверху . http://www.ubnt.su/download/airmax-m.htm прошил обе точьки через вебморду .
ушёл курить тему выходных сборок = https://www.lan23.ru/forum/node/10053/page4
в догонку -выставил их в режим точки доступа , и спектрограф их увидел . моща вроде гуд .
осталось проверить на приём . буду дальше разбираться .

Последнее редактирование:
Автор
1

1андрей1

участник
12 Июл 2020
7
2
5
24
на столе в мастерской , на обеих точках убрал в вебморде , мощу в минимум . подключил одну nanostation loco m5 к домашней сетке в качестве точки доступа . вторую , на расстоянии пары метров , замотал плотно фольгой и обозвал станцией ( заменив IP на 192.168.21 ) . по инструкциях в гугле =законектил . по сетке вхожу в обе точки =норм . ..... но таки есть несколько вопросов =

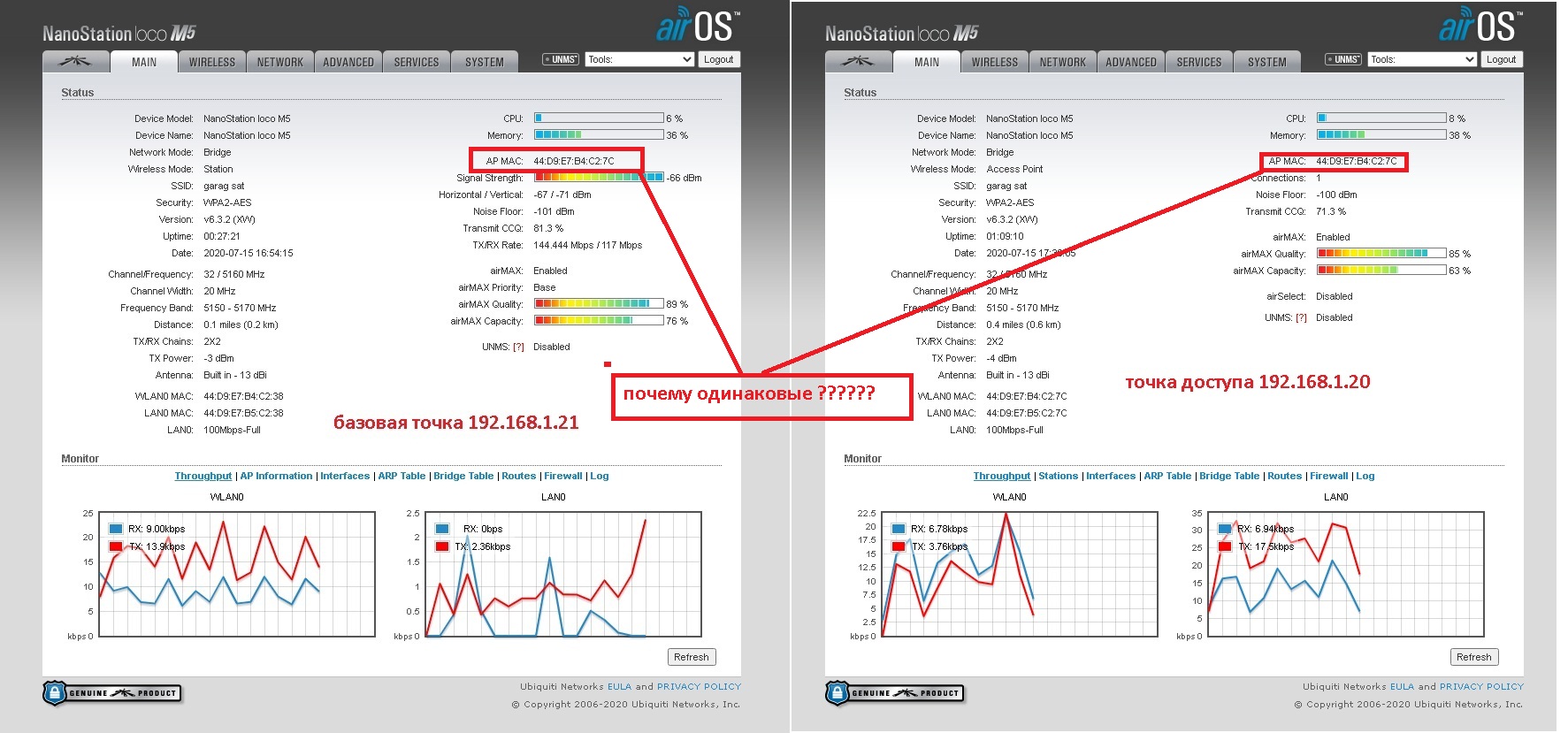

  1. почему в вебморде - main - МАК адрес обоих точек , одинаковый ? скрин прилогаю .
  2. на шкале индикации на корпусах точек горят все индикаторы ? ( вангую через кабеля сифонит из под фольги ) , забить ?
  3. по графикам гляньте пжста , при моих исходных .
  4. и :( пардон -совсем глупый вопрос = раздача инета напрямую по прямой витухе , со станции не получилась ( ставил на ноуте в центре управления сетями - TCP4 - адрес автоматически -----по аналогии с блюбоксом ( там прокатывает ) = на выходе получил , без доступа к инету . airMAX не может мешать раздаче ?


Вложения

Последнее редактирование:

fAntom

Super Moderator
Команда форума
24 Ноя 2017
6.189
377
5.065
ubnt.su
Видимо WDS (Transparent bridge mode) не включен. Если нет отельной галочки, в новых версиях прошивки, то и AP и Station в Wireless Mode в скобках указывается, что WDS включен ну или в той же строке по другому, но с указанием о включении. Если этот режим не задействован - работает arpNAT. Возможно этим и вызвано совпадение MAC адресов.
Уберите заводской адрес 192.168.1.20 и на время можно отключить airmax (скорость упадет, но для проверки это не критично).
