Описание основных параметров AirOS

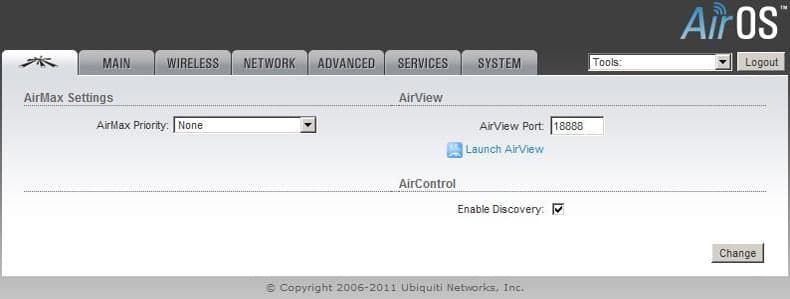

Данная статья представляет собой описание всех основных функций и параметров платформы AirOS. Перед началом обзора и описания настроек следует поставить самую последнею версию пришивки, доступную на данный момент. Во первых, стоит отметить, что Ubiquiti Networks решила вынести в отдельный раздел настройку своей фирменной технологии AirMax, а так же встроенный анализатор спектра AirView. Кратко скажем несколько слов про AirMax и AirView. AirMax — это набор технологий, позволяющих улучшить возможности приоретизации трафика, а также оптимизировать работу устройств с схеме «точка—многоточка». AirView — анализатор спектра, позволяющий сканировать радио эфир с целью выбора оптимальной рабочей частоты.

AirMax Priority - опция для выбора приоритетности передачи трафика, используется при большом количестве точек.

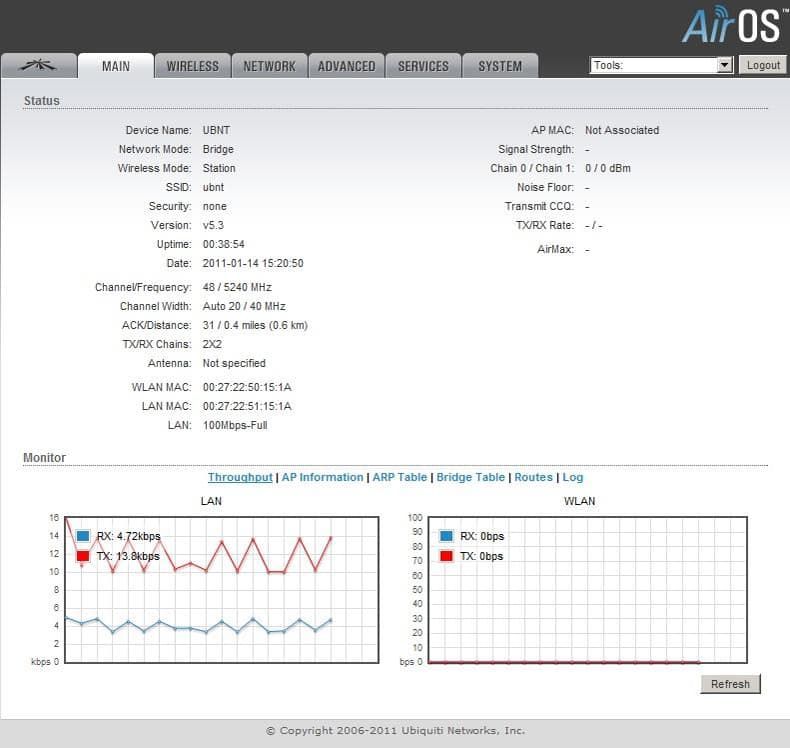

Закладка Main

После подключения устройства к компьютеру вы попадаете на страницу Main, в которой отображено текущее статистическое состояние точки.

Troughput - производительность (пропускная способность).

AP information - статистика точки доступа.

ARP Table - настройки таблицы маршрутизации.

Bridge Table - параметры моста.

Routes - статические маршруты.

Log - журнал работы.

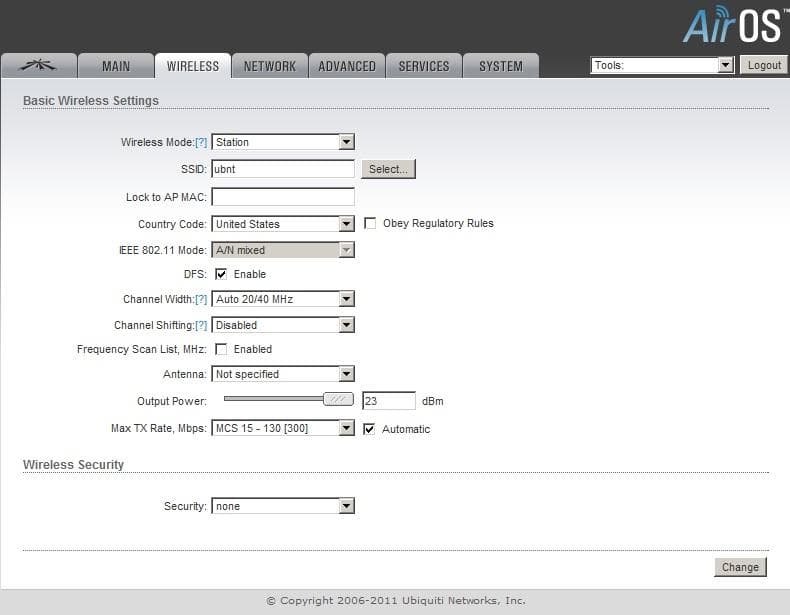

Закладка Wireless

Wireless Mode - режим работы точки. Существует 4 режима работы. Station - устройство подключается к точки доступа(Клиент); Station WDS - устройство является клиентом беспроводной распределенной сети; Access Point - устройство является точкой доступа для других устройств(Клиентов); Access Point WDS - устройство является точкой доступа для беспроводной распределенной сети.

SSID - (идентификатор сети) выбор нужной сети для подключения.

Country Code - параметр отвечает за нормы и стандарты, принятые в различных странах для WiFi-оборудования.

IEEE 802.11 Mode - набор стандартов беспроводной связи включающий в себя стандарты: 802.11а, 802.11b, 802.11g, 802.11n.

Channel Width - устанавливает ширину спекра, от этого значения зависит пропускная способность: 40 МГц до 150 Мбит/с, 20 МГц до 54 Мбит/с, 10 МГц до 27 Мбит/с, 5 МГц до 11 Мбит/с.

Channel shifting - позволяет перенести центральную частоту рабочего канала на несколько МГц вверх или вниз для уменьшения помех от других источников WiFi, либо скрытия своей рабочей частоты

Frequency - определяет рабочий канал (частоту), на котором будет работать точка доступа.

Extension Channel - позволяет системе использовать для передачи данных два канала в 20 МГц одновременно с целью увеличения пропускной способности.

Frequency List - позволяет выбрать определенные частотные каналы, доступные для сканирования при поиске точек доступа (применяется для режимов Station и Station WDS).

Antenna Gain - коэффициент усиления антенны, подключаемой дополнительно (при наличии).

Cable Loss - потери в кабеле между точкой и дополнительной антенной.

Output Power - выходная мощность передатчика.

Max TX Rate - выбор фиксированных наборов скоростей, исходя из условий качества связи.

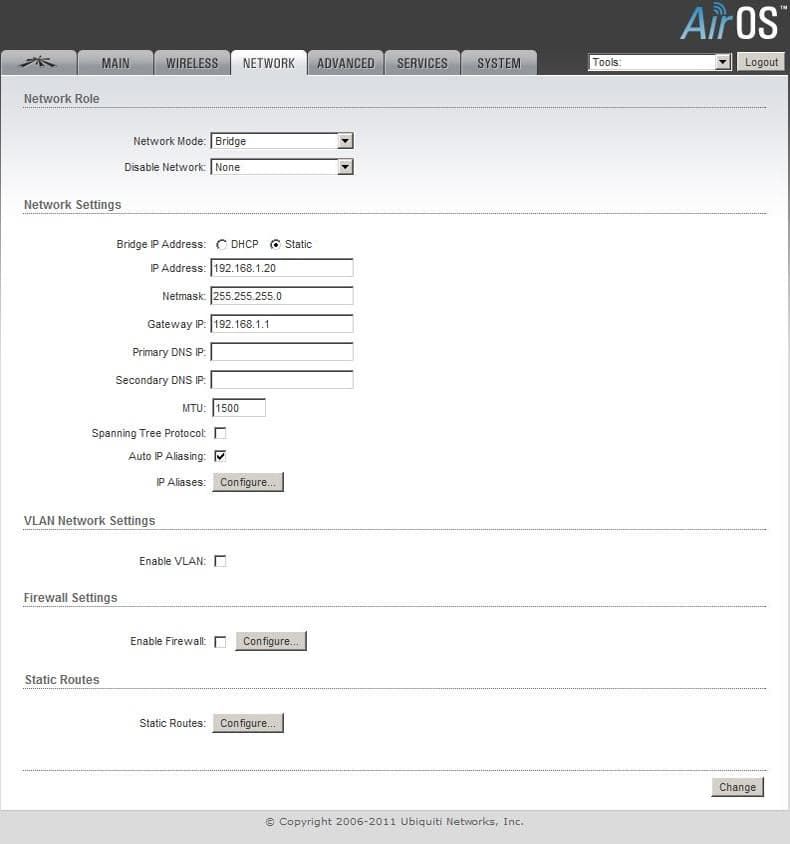

Закладка Network

Network Mode - режим работы сети. Доступны режимы работы Bridge - режим работы Мост, Router - режим работы при котором Wan интерфейсом является беспроводная сеть, то есть подключение к провайдеру. SOHO Router - режим работы, когда Wan интерфейсом является проводная сеть, а клиенты подключатся по беспроводной сети.

Desable Network - режим отключения интерфейса (проводного/беспроводного)

Bridge IP Address - выбор динамического или статического IP-адреса.

IP Address, Netmask, Gateway IP, Primary DNS IP, Secondary DNS IP - стандартные настройки протокола TCP/IP

MTU - maximum transfer unit - максимальный размер передаваемого блока информации по сети.

Spanning Tree Protocol - протокол обмена маршрутной информации.

Auto IP Aliasing - автоматическое присвоение псевдонимов сетевому интерфейсу.

IP Aliases - список псевдонимов.

Enable VLAN - включение режима поддержи виртуальных локальных сетей.

Enable Firewall - включение бредмауэра.

Static Routes - задание списка статических маршрутов.

Закладка Advanced

RTS Threshold - определяет пороговое значение RTS. Другими словами, это минимальное число байт, для которого может действовать механизм соединения по каналу с использованием сигналов готовности к передаче/готовности к приему (RTS/CTS). В сети с высоким уровнем радиочастотных помех или большим числом беспроводных устройств, использующих один и тот же канал, снижение значения RTS Threshold может способствовать сокращению числа потерянных фреймов. Пороговое значение RTS по умолчанию составляет 2347 байт.

Fragmentation threshold - определяет максимальное значение, доступное для устройства при отправке информации в пакетах, прежде чем пакеты будут разбиты на фрагменты. Обычно причинами проблем, возникающих при отправке информации, является наличие другого сетевого трафика и конфликты передаваемых данных. Их можно устранить, разбив информацию на фрагменты. Чем ниже установленный порог фрагментации, тем меньше размер пакета, который не будет разбиваться на фрагменты. При максимальном значении 2346 фрагментация практически отключается. В AirOS v5.X работает алгоритм, который динамически оптимизирует данный параметр, поэтому не рекомендуется менять Fragmentation threshold!

Distance и ACK Timeout - являются взаимосвязанными параметрами и определяют временной интервал, в течении которого устройство ожидает ответ от удаленной точки о готовности приема следующего блока информации.

Aggregation - позволяет объединять для передачи несколько маленьких кадров в один большой, при условии, что они отправляются одному адресату с одинаковым приоритетом.

Multicast Data - включение поддержки широковещательных рассылок.

Enable Extra Reporting - запись дополнительной информации в журнал работы.

Sensitivity Threshold - пороговое значение величины принимаемого сигнала.

Enable Autonegotiation - определение скорости сетевого подключения.

Link Speed - рачная установка скорости подключения локальной сети.

Full Duplex - одновременный прием и передача по локальной сети.

Traffic Shaping - задание ограничений на скорость скачи и закачки.

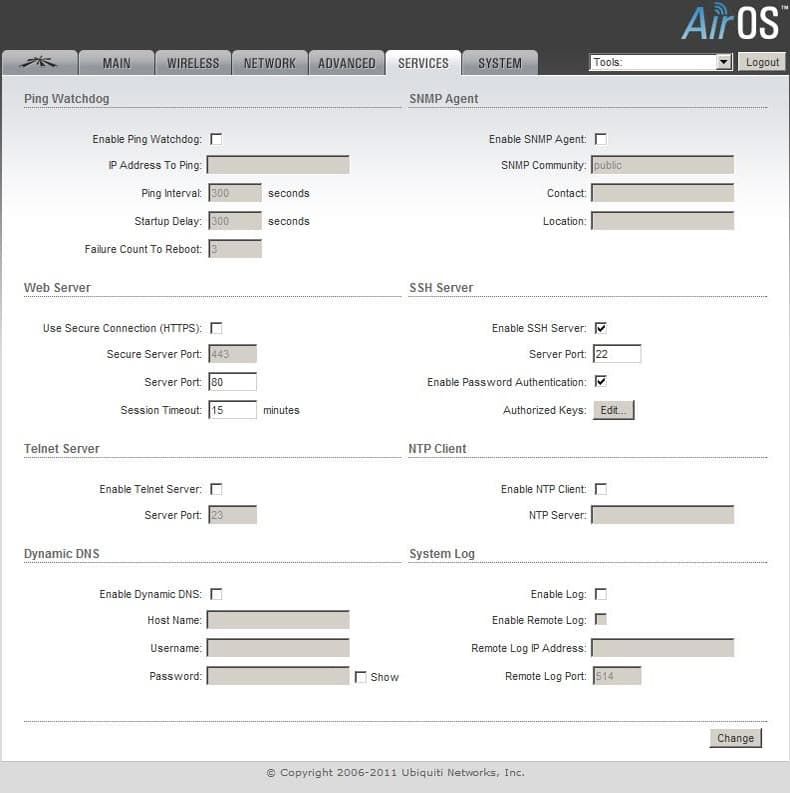

Закладка Services

Ping Watchdog - очень полезная функция, позволяющая автоматически перезагружать устройство в случи пропадания сети.

IP Adress to Ping - адрес контролируемого узла.

SNMP Agent - возможность автоматического контроля состояния сети.

Web Server - подключение к веб-интерфейсу только по защищенному протоколу.

SSH Server - протокол передачи данных, аналогичный FTP, но защищенный при помощи шифрования.

Telnet Server - возможность удаленного выполнения команд на устройстве.

NTP Client - клиент сервера времени.

Dynamic DNS - возможность настройки клиента службы DynDNS.

System Log - просмотр системного журнала.

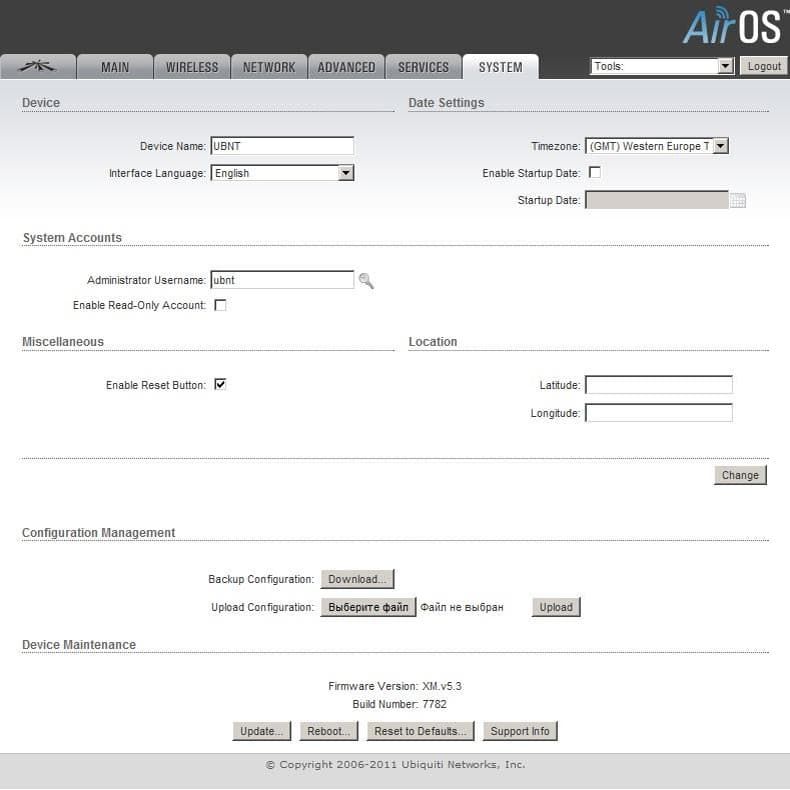

Закладка System

Device Name - название устройства.

Interface Language - язык интерфейса.

Timezone - настройка часового пояса.

Startup Date - дата нача работы точки.

Administration Username - задание имени администратора.

Latitude, Longitude - географические координаты расположения точки доступа.

Backup Configuration - сохранение текущей конфигурации в файл.

Upload Configuration - восстановление сохраненной ранее конфигурации.
