+7 (965) 341-41-38Грозозащита РГ4PoE Исп.2 (male-female) РГ4POE-MALE-FEMALE
Грозозащита РГ4PoE от компании InfoSys служит для защиты сетевого оборудования Ethernet 10/100Base-TX, поддерживающего технологию PoE (все типы PoE-питания), от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех.
IEEE 802.3at
Высокочастотная грозозащита РГ4PoE
Устройство имеет маркировку РГ4POE.X-1-220, где X - номер заводской ревизии (технологической модификации), 1 - количество защищаемых портов, 220 - максимальное допустимое (отводимое без повреждения устройства грозозащиты) напряжение на кабеле.

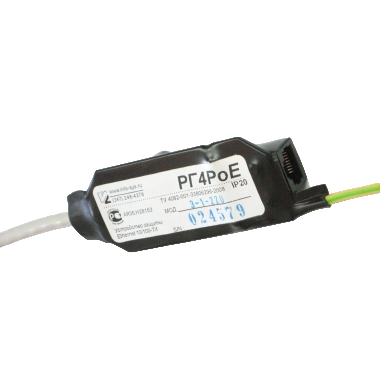

Грозозащита РГ4PoE представляет собой однопортовую защиту для сетей 10/100Base-TX внутри помещений с поддержкой PoE питания.
Устройство с одной стороны оснащено разъёмом 8P8C (RJ45), с другой стороны идёт витая пара с коннектором 8P8C (RJ45) на конце. Длина витой пары 425 мм, длина кабеля заземления 475 мм.
Преимущества:
- Поддержка двух схем организации дистанционного питания, предусмотренных стандартом IEEE 802.3at
- Отсутствие ограничений по току, передаваемому в питаемое устройство
- Высокая стойкость
- Способность отводить на шину заземления большие токи при сохранении работоспособности
- Высокая степень подавления помех
- Низкие потери полезного сигнала
Технические характеристики грозозащиты РГ4PoE
| Подключение кабеля | Розетка RJ45 |
| Подключение оборудования | Вилка RJ45 |
| Защищаемые проводники | 1, 2, 3, 4, 5, 6, 7, 8 |
| Вносимые потери в полосе рабочих частот 5–95 МГц | < 0,4 дБ |
| Затухание несогласованности на частоте | 10 МГц < 30 дБ 50 МГц < 20 дБ 90 МГц < 15 дБ |
| Переходное затухание между каналами на частоте 90 МГц | > 30 ДБ |
| Уровень ограничения дифференциального напряжения | < ±2,5 В |
| Время срабатывания дифференциальной защиты | < 10 нс. |
| Максимально допустимое напряжение питания PoE | < 64 В |
| Максимально допустимое напряжение в кабеле (относительно "ЗЕМЛИ")* | 250 (AC) 350 (DC) |
| Максимальный отводимый импульсный ток (импульс 8/20 мкС) | < 10 КА |
| Уровень ограничения синфазного напряжения (импульс 8/20 мкС) | < ±850 В |
| Разброс параметров по каналам | < 10% |
| Размеры (без заземляющего провода и соединительного кабеля) | 33 x 83 x 14 мм |
| Вес | 90 г |
Настройка грозозащиты РГ4PoE
