Нет связи между двумя AirGrid M2, расстояние 9,6 км.

[Daiklon]

День добрый жителям форума!
Установили радиомост используя AirGrid M2, сразу скажу опыта в этих делах не имеем, столкнулись с этой необходимостью только после постройки частного дома.

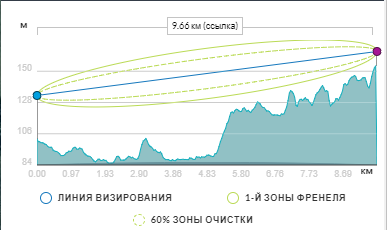

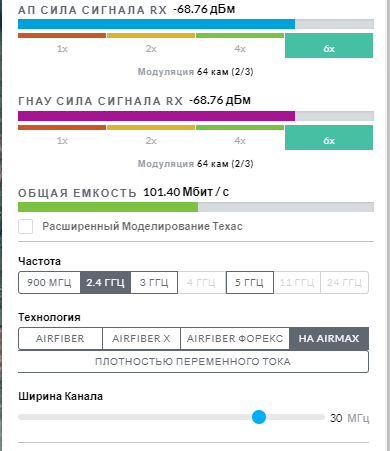

На картинке выше Вы видите скрин с AirLink. Видимость устройств постарались обеспечить. Предварительно оба устройства были настроены дома, сеть между ними была. После установки на места индикация питания и попыток подключения есть на обоих, а вот связь между ними отсутствует напрочь. Индикаторы уровня сигнала молчат. Возможно что-то не учли при настройке или еще что-то, факт что сигнал отсутствует. Ниже приведу скрины того же AirLink.

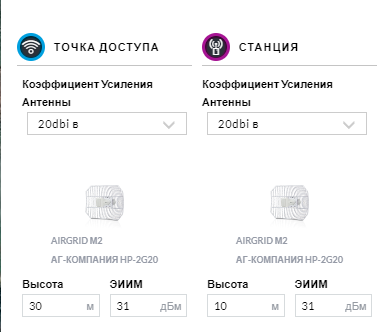

Есть возможность в процессе моделирования сети в AirLink менять значения ЭИИМ, я этого не делал, здесь они представлены как есть по умолчанию.
Подскажите если кто-то знает причину. Спасибо.
P.S. доберусь до каждой из антенн и скину скрины Airview и Main.



[DenX]

Подымайте мощность на точка у вас там поди всего 20 стоит! Юстируйте антены! у ваc могут смотреть в разные стороны! Взять бинокль и посмотреть нет ли преград на пути! С права могут быть!



[Daiklon]

Ну направление антенн выставляли по углам. А по поводу преград, в бинокль не смотрел

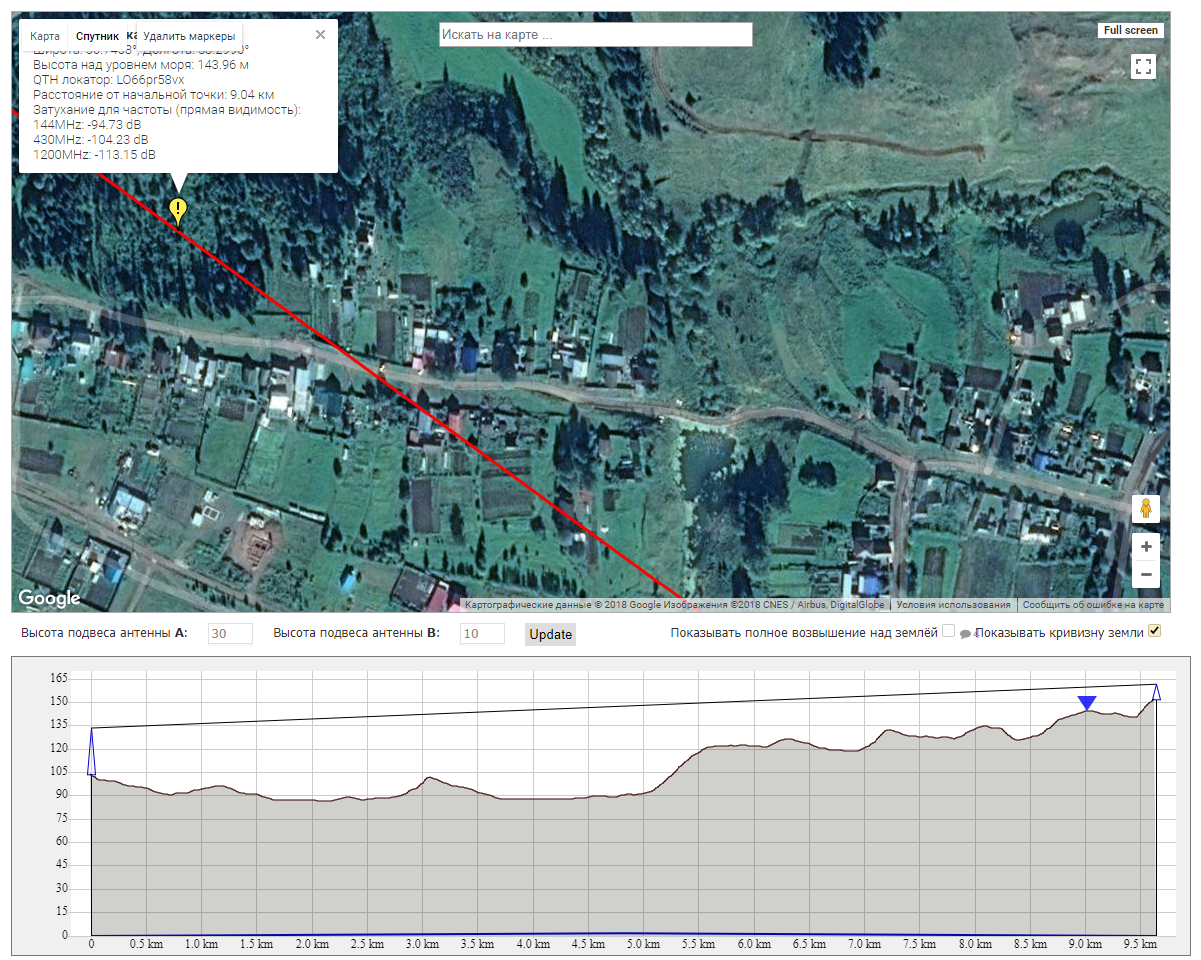

Это самая пиковая точка, расстояние от земли до линии прямой видимости 16 метров, я думаю этот лесок должно преодолеть. Сама антенна стоит на крыше 10 этажного дома, на окраине города. И с крыши видно что до горизонта нет ни одной постройки, которая могла бы помешать. Там только административные и хозяйственные здания высотой не более 2-3 этажей.



[Daiklon]

Ширина канала была выставлена на 30 МГц



[DenX]

На 9 км зона френеля в 2.4 равна 16-17 метров! У вас она закрыта очень сильно! Возможно её совсем нет! Если на пути линка сосны а не кусты!



[start]

Гадание на кофейной гуще.
Скрины настроек радио давайте.



[fAntom]

И поиграйтесь с шириной полосы. Начните с минимума.
