vlan на EdgeSwitch 24

[fAntom]

Но мне кажется что отклики слишком большие.

Отклики нормальные.
Непонятно почему не пингуется шлюз. Свич по DHCP получает или статический, какой у свича адрес и какой у шлюза?



[Эрик]

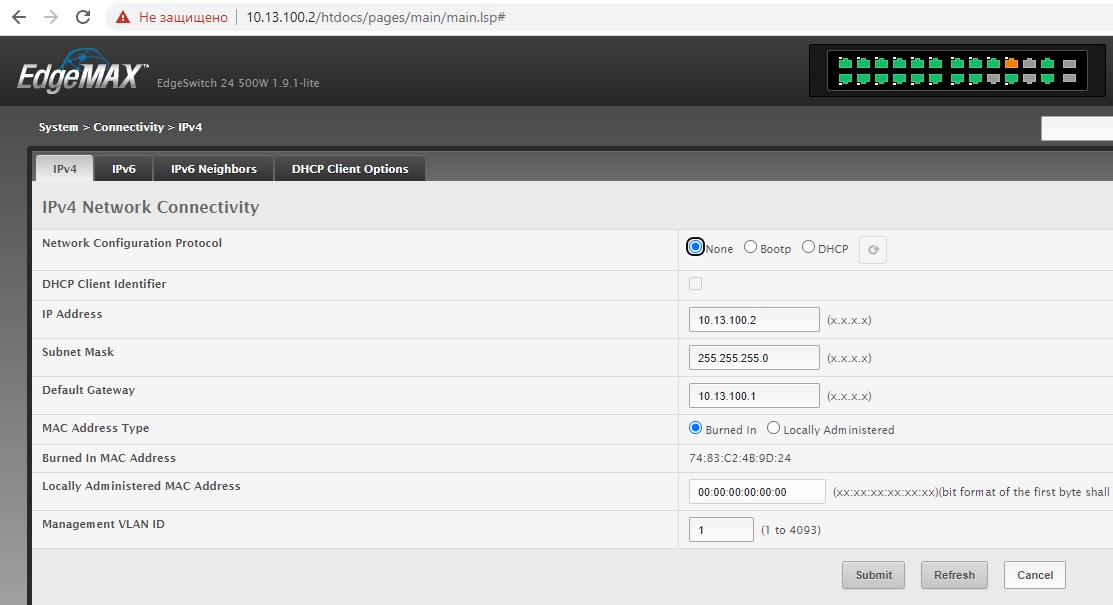

На свитче адрес статический 10.13.100.2 у шлюза адрес 10.13.100.1



[fAntom]

И пинг не проходит? А в шлюзе разрешено отвечать на пинги?



[Эрик]

со всех других устройств, даже из других подсетей, шлюз пингуется. я скидывал скрины с пингами с разных устройств.



[fAntom]

Попробуйте включить Enable IGMP Support.
В первых постах Вы спрашивали про "буквы" - попробуйте для vlan12 - "T" (тэгированый), а "Е" - кажется исключаете vlan по порту.



[Эрик]

C него пингуются только точки доступа и ноут, которые подключены к нему.
8.8.8.8 с него тоже не пингуются. Хотя устройства, которые к нему подключены шлюз 10.13.100.1 пингуют и в интернет выходят.

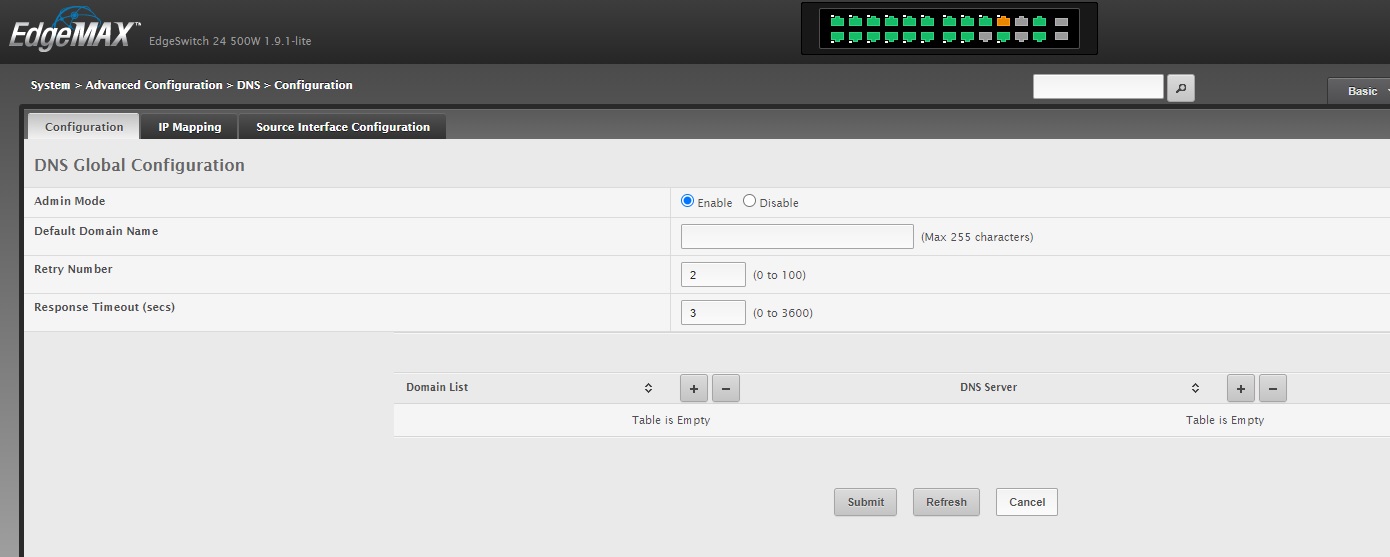

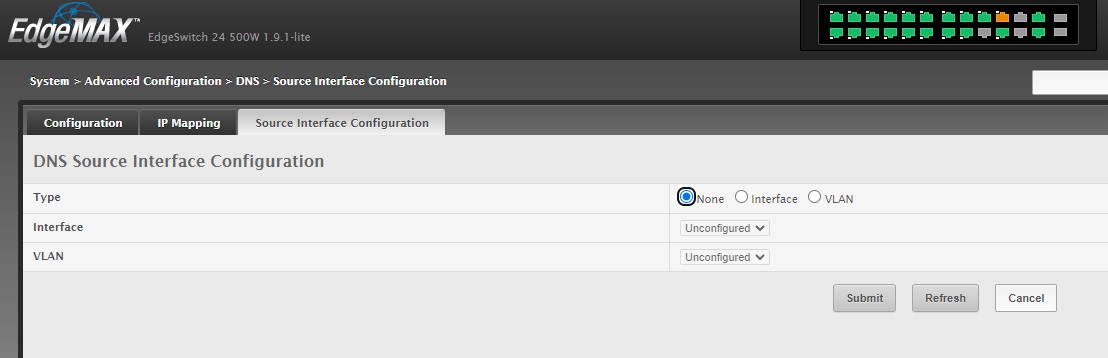

Я вот подумал про записи DNS на свитче. Но не могу понять как их прописать. И надо ли?.



[Эрик]

Попробуйте включить Enable IGMP Support.
В первых постах Вы спрашивали про "буквы" - попробуйте для vlan12 - "T" (тэгированый), а "Е" - кажется исключаете vlan по порту.

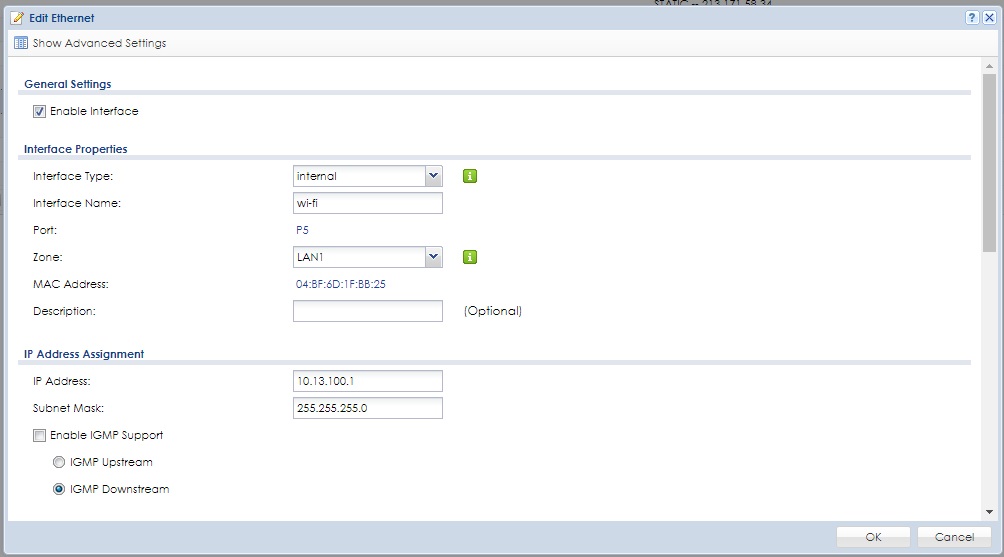

Enable IGMP Support на роутере включил.
Свитч все-равно не пингует его.
А с буквами я уже пробовал. Ставил для VLAN12 букву Т. устройства, которые я подключаю к этому vlan по wi-fi не получают адреса по dhcp.



[fAntom]

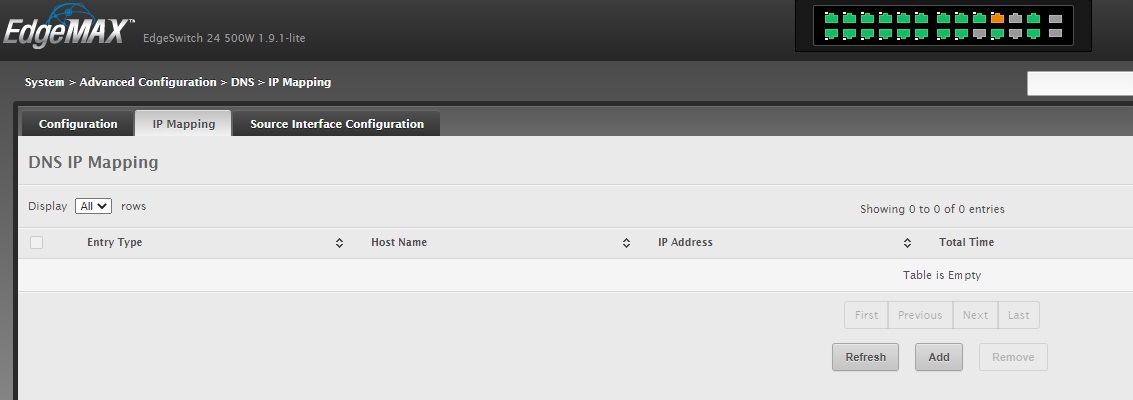

Настройки на втором скриншоте трогать не надо, то принудительное сопоставление хоста с IP адресом.
А исходящий кабель (в сторону шлюза) в какой порт подключен?



[Эрик]

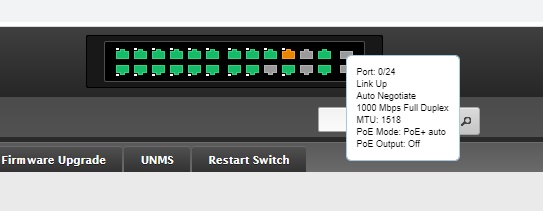

24 порт



[Эрик]

вот скрин



[fAntom]

Попробуйте в первый.



[Эрик]

переключил в первый. не пингуется шлюз



[fAntom]

Оставим пока в покое свич. Вам нужно было подключить точки, что бы на них было два SSID каждый со своим vlan? Сейчас они что-то получают и выходят в интернет и контроллер их видит?



[Эрик]

да, мне надо чтобы точки видели два ssid с разными vlan.
Сейчас точки подключены к EdgeSwitch. они выходят в интернет и раздают подсеть 10.13.100.0/24
в этой же подсети и EdgeSwitch с адресом 10.13.100.2
контроллер настроен на ноутбуке, который подключен к EdgeSwitch и имеет адрес 10.13.100.3
Контроллер видит все точки. На нем я сделал вторую сеть с vlan. Точки доступа видят обе сети с разными vlan.
Но при подключении устройства к vlan, который я настроил, устройство не получает ip адрес. Хотя адреса раздаются по dhcp в обоих подсетях. Оба dhcp настроены на роутере.



[fAntom]

Точки доступа видят обе сети с разными vlan.

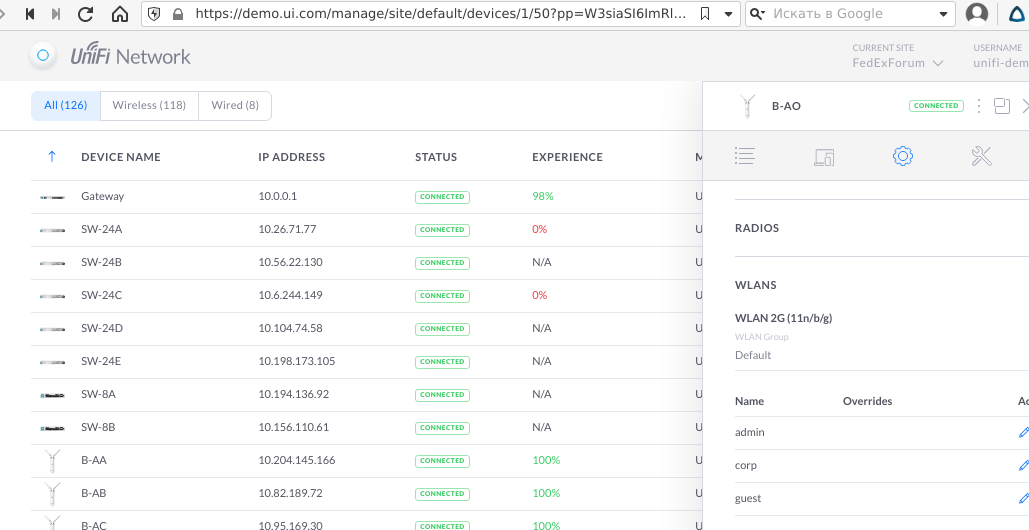

Они то видят, вот тут справа (на скриншоте) все ssid есть?



[Эрик]

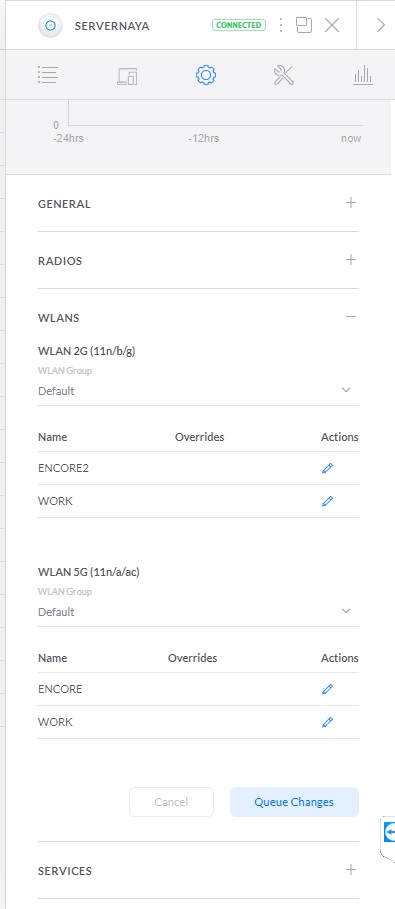

Вот (см. вложение). Сеть, настроенная на vlan, называется WORK.



[fAntom]

Сложная у Вас проблема.

Но при подключении устройства к vlan, который я настроил, устройство не получает ip адрес.

Это по WiFi и не только устройства Apple?



[Sayat]

Подскажите может не совсем в тему.
Как на контроллере настроить раздачу DHCP сразу в трех подсетях ?
На обычной машине windows server где поднят у меня DHCP сервер прописано так от 10.10.8.1 до 10.10.10.254 и все работает нормально.
Как это можно настроить на самом контроллере?



[fAntom]

Сам контроллер unifi, не умеет раздавать по DHCP, это умеет USG. Лучше просто пробросить, если есть такая необходимость. А лучше опишите задачу или конфигурацию - какие точки, контроллер.



[Эрик]

Сложная у Вас проблема.

Это по WiFi и не только устройства Apple?

Да. Это при подключении по Wi-Fi. И с любых устройств.
