Решено LiteBeam M5-23 непонятки с настройкой

[korovinalex]



[korovinalex]



[korovinalex]



[korovinalex]



[korovinalex]

Station отвалилась, пока доступа не имею. Подключится, сделаю и отправлю.



[korovinalex]



[korovinalex]

Подключилась, но даже зайти на нее не могу с таким сигналом.



[korovinalex]



[korovinalex]

Роутер стоит, DHCP раздает



[korovinalex]

Грешу на поляризацию принимающей антены, возможно немного сместилась по горизонтали.



[fAntom]

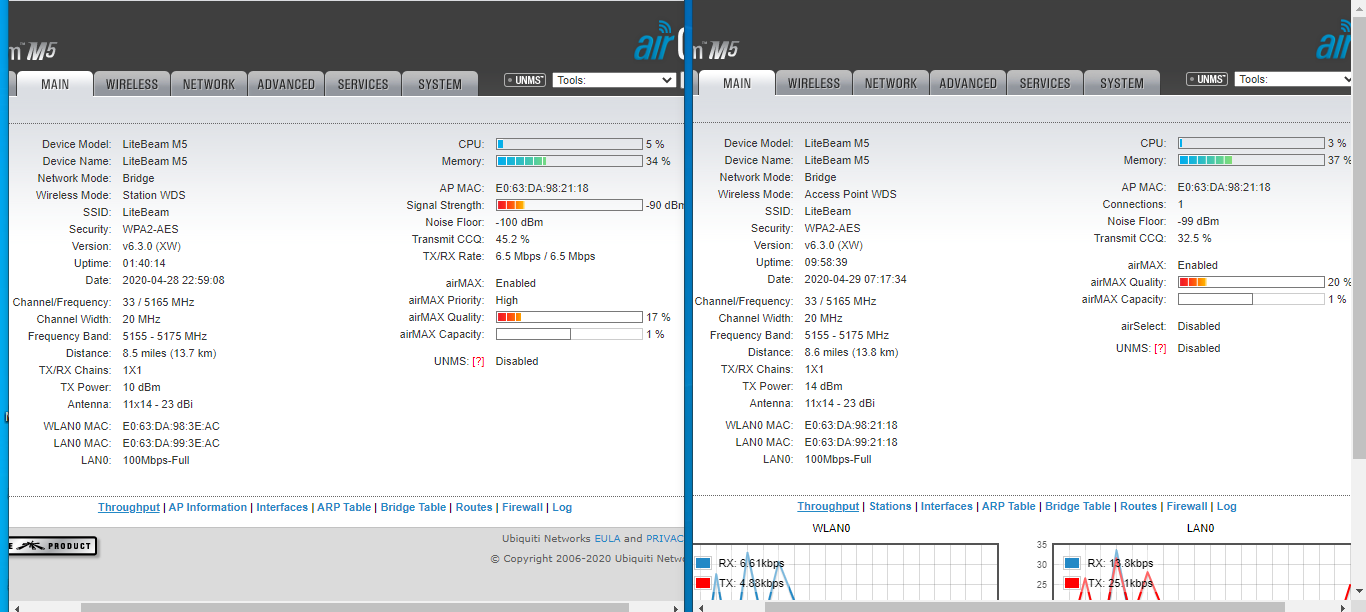

CCQ никакой, для нормальной работы нужен больше 95%, влияют:

1. Помехи в прямой видимости
2. Помехи в зоне Френеля
3. Юстировка антенн

Если последние скриншоты верны, то одна антенна перекошена больше другой, т.к. CCQ не одинаковы.



[korovinalex]

Как лучше направить антены??? Напавил визуально, объект виден как на ладоне, но 14км. Невозможно выставить до каждого градуса.



[fAntom]

Здесь посмотрите диаграмму направленности: https://dl.ubnt.com/datasheets/LiteBeam/LiteBeam_ds.pdf
Здесь описание LED и крепления: https://dl.ubnt.com/qsg/LBE-M5-23/LBE-M5-23_EN.html, К сожалению юстировка с помощью лазера-указки не предусмотрена.

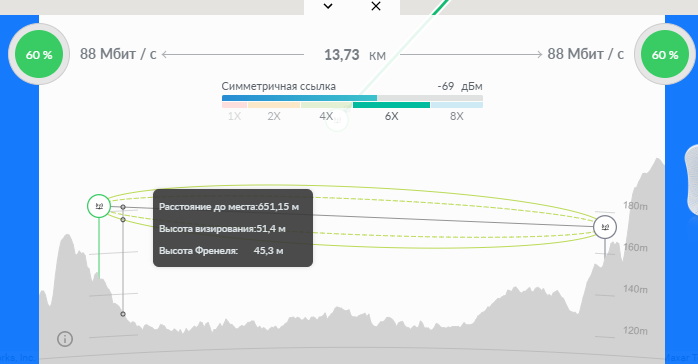

На такой дистанции зона Френеля становится достаточно большой, возможно за последнее время, какая-то помеха в ней появилась?



[korovinalex]

зона Френеля. За этот период времени ни чего не появилось нового на пути. Поэтому у меня и появились вопросы. Попробую подкорректировать направление антен, возможно порывы ветра могли изменить направление. На сколько градусов возможна погрешность на таких расстояниях???



[fAntom]

На сколько градусов возможна погрешность на таких расстояниях???

Не могу сказать, ориентируйтесь по рисунку с диаграммой.



[Khabarovsky]

С такими расстояниями нужно быть очень точными. Тем более с такими небольшими антеннами как лайтбим. Один градус и все развалилось. Поэтому все серьезные мосты имеют болтовую регулировку. А ещё нужна хорошая, монументальная опора. Лайт Бим конечно не идеален но при хорошей 6астройке а самое главное юстировке он на что-то сгодится



[korovinalex]

Спасибо за совет!!! Крепил на короткие, но серьезные мачты с отсутствием амплитуды при ветровых нагрузках.



[korovinalex]

Залез на крышу, поколдовал с напралением антены, всё меняется в лучшую сторону!!! Сигнал устойчивый. Завтра буду настраивать направление у второй антены. Думаю в конечном итоге все будет супер!!! Настраивал с удаленным доступом к рабочему столу с открытыми вкладками обеих антен. Плавно перемещая сначала по вертикали, потом по горизонтали, следя за уровнем сигнала. Так пришел к оптимальному направлению.



[korovinalex]

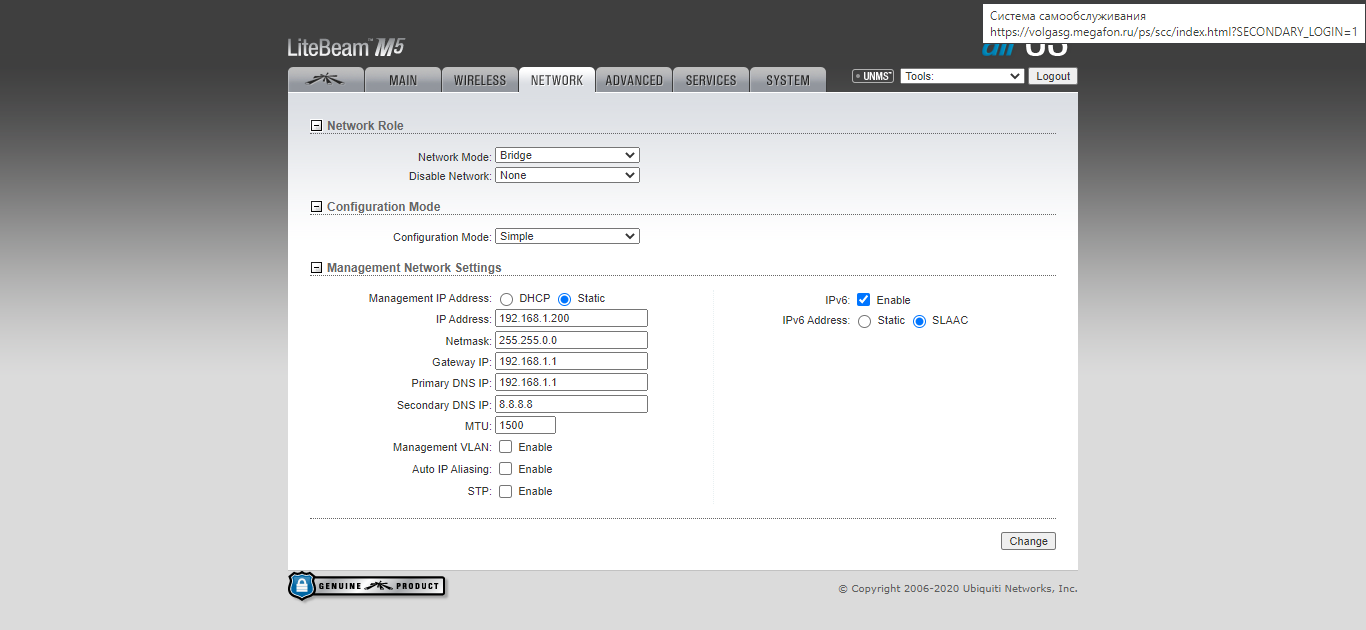

Хочу задать ещё вопрос профессионалам: как повлияет на качество передачи данных внутри моста, если перевести антены в другую сеть отличную от роутера??? Допустим сейчас ip 192.168.1.х, а сделать 192.168.5.х. Повлияет в лучшую сторону, в худшую или ни как??? Заранее спасибо!!!



[fAntom]

Совсем сеть пропасть может. И вопрос, зачем это нужно?
Хотя если роутер стоит после принмающей антенны и дальше раздает dhcp, а на антеннах статический IP адрес - может и работать. Шлюзы и DNS - лишняя морока настраивать.
