airMAX — Руководство по настройке беспроводного канала точка-точка (PtP) через ретранслятор (в режиме мостового подключения)

В этой статье приводятся инструкции по созданию косвенного канала точка-точка, также известного как повторяющийся PtP-соединение. Правильно установленное повторяющееся PtP-соединение способно обеспечивать пропускную способность до 100 Мбит/с для устройств серии M и более 300 Мбит/с для устройств серии AC.

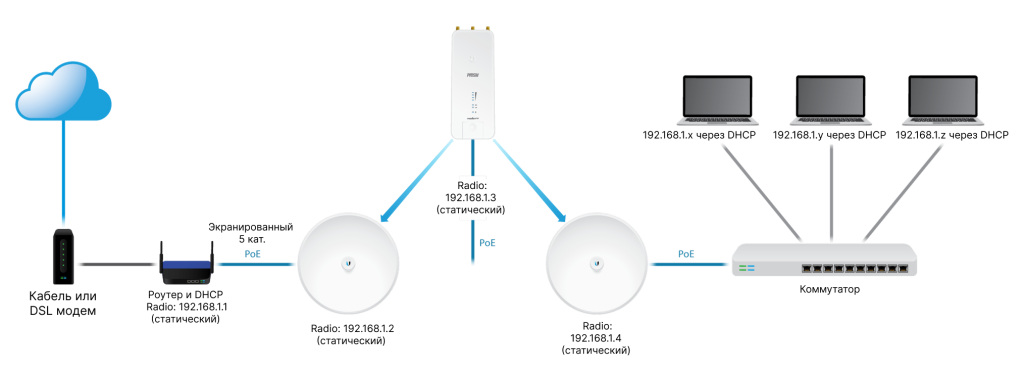

Схема сети



Перед началом

Чтобы настроить систему косвенного подключения «точка-точка» (PtP), выполните следующие действия:

  1. Сбросьте настройки радиостанции до заводских значений. Это особенно важно, если вы устраняете неполадки в работе устройства.

  2. Подключите радиостанцию к компьютеру с помощью Ethernet-кабеля.

  3. Откройте веб-браузер и введите в адресной строке 192.168.1.20, чтобы получить доступ к панели управления радиостанции.

  4. Введите имя пользователя ubnt и пароль ubnt для входа в систему.

  5. Теперь вы готовы к настройке каждой радиостанции, указанных на схеме сети выше. Изменяйте только те параметры, которые явно указаны — остальные оставьте без изменений.


Настройка радиостанции с IP-адресом 192.168.1.2

Устройства AC Устройства M

1. Выберите вкладку |Беспроводная сеть| и измените только:

  • Точка доступа: Выкл
  • Режим PTP: Выкл

2. Выберите вкладку |Сеть| и измените только:

  • IP-адрес: 192.168.1.2
  • Нажмите кнопку Сохранить

1. Выберите вкладку |Беспроводная сеть| и измените только:

  • Режим беспроводной сети: Станция
  • WDS: [X] Включено
  • Нажмите кнопку Изменить

2. Выберите вкладку |Сеть| и измените только:

  • IP-адрес: 192.168.1.2
  • Нажмите кнопку Изменить
  • Нажмите кнопку Применить

Конфигурация для радиоустройства с адресом 192.168.1.3

Устройства AC Устройства M

1. Повторите шаги 1–4 из раздела "Перед началом".

2. Выберите вкладку |Беспроводная сеть| и измените только:

  • Точка доступа: Вкл
  • Режим PTP: Выкл

3. Выберите вкладку |Сеть| и измените только:

  • IP-адрес: 192.168.1.3

4. Нажмите кнопку Сохранить.

1. Повторите шаги 1–4 из раздела "Перед началом".

2. Выберите вкладку |Беспроводная сеть| и измените только:

  • Режим беспроводной сети: Точка доступа
  • WDS: [X] Включено
  • Нажмите кнопку Изменить

3. Выберите вкладку |Сеть| и измените только:

  • IP-адрес: 192.168.1.3
  • Нажмите кнопку [Изменить]

4. Нажмите кнопку Применить

Конфигурация для радиоустройства с адресом 192.168.1.4

<>
Устройства AC Устройства M

1. Выберите вкладку |Беспроводная сеть| и измените только:

  • Точка доступа: Выкл
  • Режим PTP: Выкл

2. Выберите вкладку |Сеть| и измените только:

  • IP-адрес: 192.168.1.4

3. Нажмите кнопку Сохранить.

1. Выберите вкладку |Беспроводная сеть| и измените только:

  • Режим беспроводной сети: Станция
  • WDS: [X] Включено
  • Нажмите кнопку Изменить

2. Выберите вкладку |Сеть| и измените только:

  • IP-адрес: 192.168.1.4
  • Нажмите кнопку [Изменить]

3. Нажмите кнопку Применить



Конфигурация для кабельного/DSL-модема

Перед использованием этого соединения перезапустите или отключите и снова включите кабельный/DSL-модем.


Дополнительные замечания и рекомендации

  1. Выберите подходящий кабель.
    Устанавливайте все наружные радиоустройства с использованием кабеля UISP Cable Pro (для обычных установок) или UISP Cable Carrier (при установке рядом с мощными VHF- или UHF-передатчиками).
    Если точка доступа будет размещаться рядом с мощными VHF-передатчиками, также используйте экранированный кабель UISP.
    Применяйте адаптеры Power over Ethernet (PoE), поставляемые Ubiquiti, и подключайте их только к заземлённым розеткам переменного тока.

  2. Обеспечьте безопасность радиоустройств.
    Измените имя и пароль учётной записи администратора. В веб-интерфейсе управления выполните следующие действия:

    • Перейдите в System > System Accounts

    • Административное имя пользователя — измените его

    • Наведите курсор на значок справа, выберите Изменить пароль и задайте новый
      (для устройств M — «Change Password», для устройств AC — просто «Change Password»)

    • Нажмите кнопку Change, затем кнопку Apply
      (для устройств M; для AC — просто нажмите Save)

  3. Обеспечьте безопасность беспроводного соединения.
    Зашифруйте беспроводную сеть. В веб-интерфейсе управления выполните:

    • Перейдите в Wireless > Wireless Security > Security > WPA2-AES

    • Введите надёжный пароль в поле WPA Preshared Key

    • Нажмите кнопку Change, затем кнопку Apply
      (для устройств M; для AC — просто нажмите Save)

  4. Гибкость конфигурации.
    На схеме выше блок оборудования, расположенный после коммутатора, может быть заменён на любое устройство, которое поддерживает режим моста — например, на Wi-Fi-роутер уровня SOHO.
    Такая конфигурация радиоустройства будет работать как обычный кабель Cat-5.
