Цифровая радиосвязь сегодня прочно вошла в нашу жизнь. Все гаджеты, которыми мы пользуемся оснащены модулями WiFi и обеспечивают быстрое подключение к интернету на высоких скоростях и потому сегодня редкий торговый центр или отель не имеет собственной WiFi сети. Так же при помощи беспроводной связи организуются радиомосты операторского уровня, сети конфигурации точка-многоточка посредством которых к интернету подключаются клиенты на обширных территориях – например, дома коттеджного поселка. Естественно, профессиональное радиооборудование используемое для перечисленных задач сильно отличается от бытовых роутеров класса SOHO, которые хороши при необходимости организации WiFi доступа в небольшом офисе или квартире, но совершенно бесполезны для создания хот-спота на таких объектах как ресторан или здание бизнес-центра.
Одним из лидеров по выпуску профессиональных беспроводных точек доступа является Ubiquiti Networks. Продукция компании отличается высоким качеством, грамотным инженерным расчётом и стабильностью программного обеспечения, именно поэтому сотни провайдеров и десятки тысяч пользователей отдают предпочтение оборудованию Ubiquiti. В этом небольшом обзоре мы постараемся познакомить вас с основными сериями беспроводных точек доступа, описать их особенности и специфику использования.

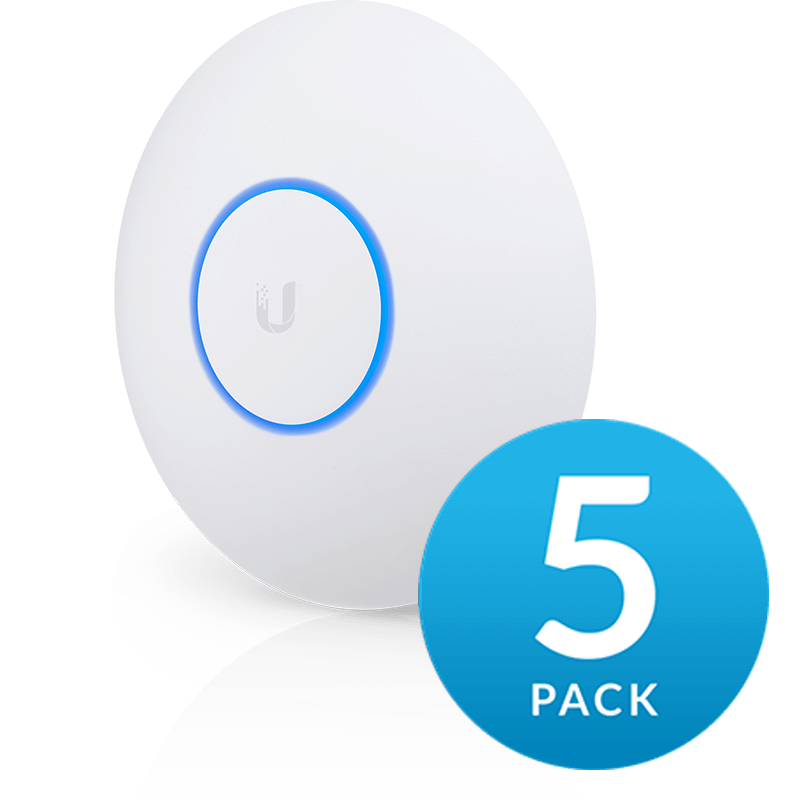

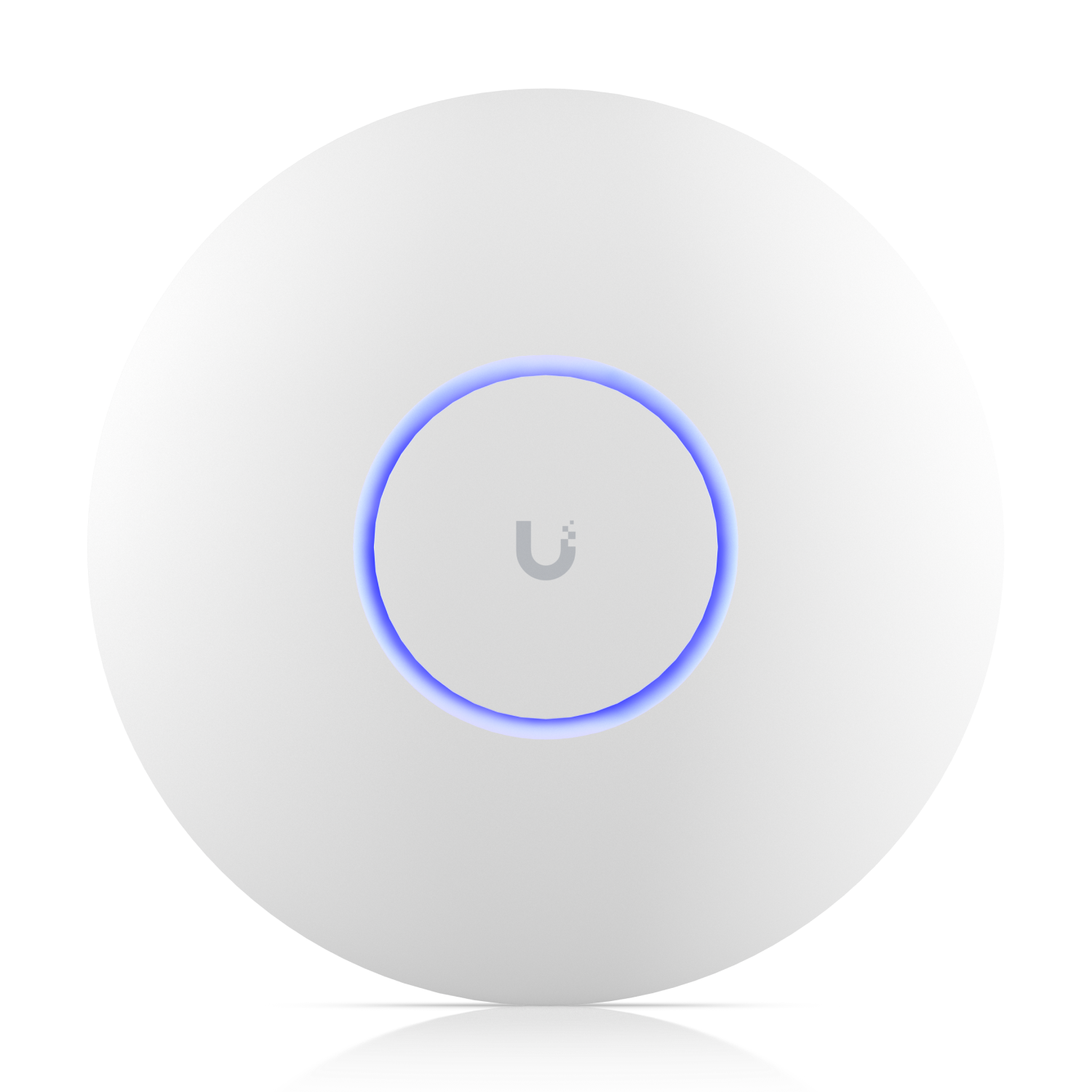

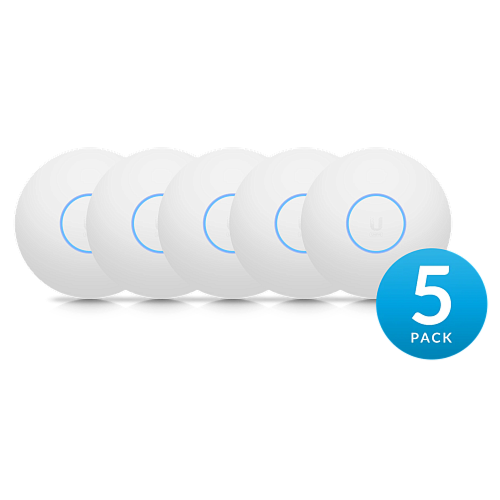

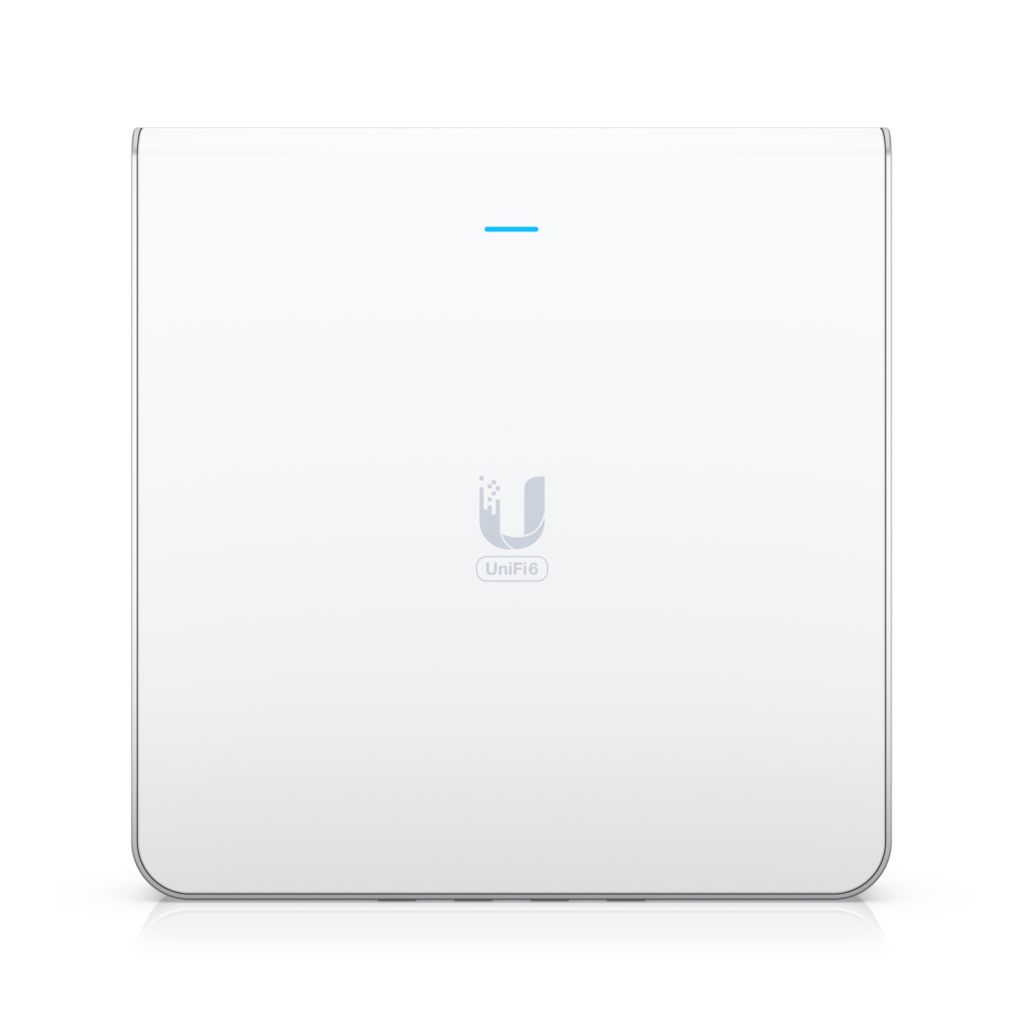

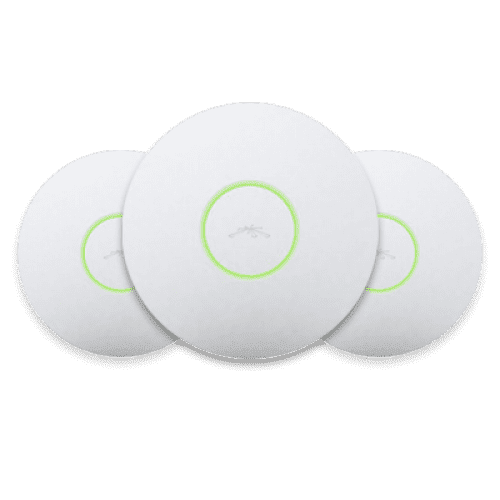

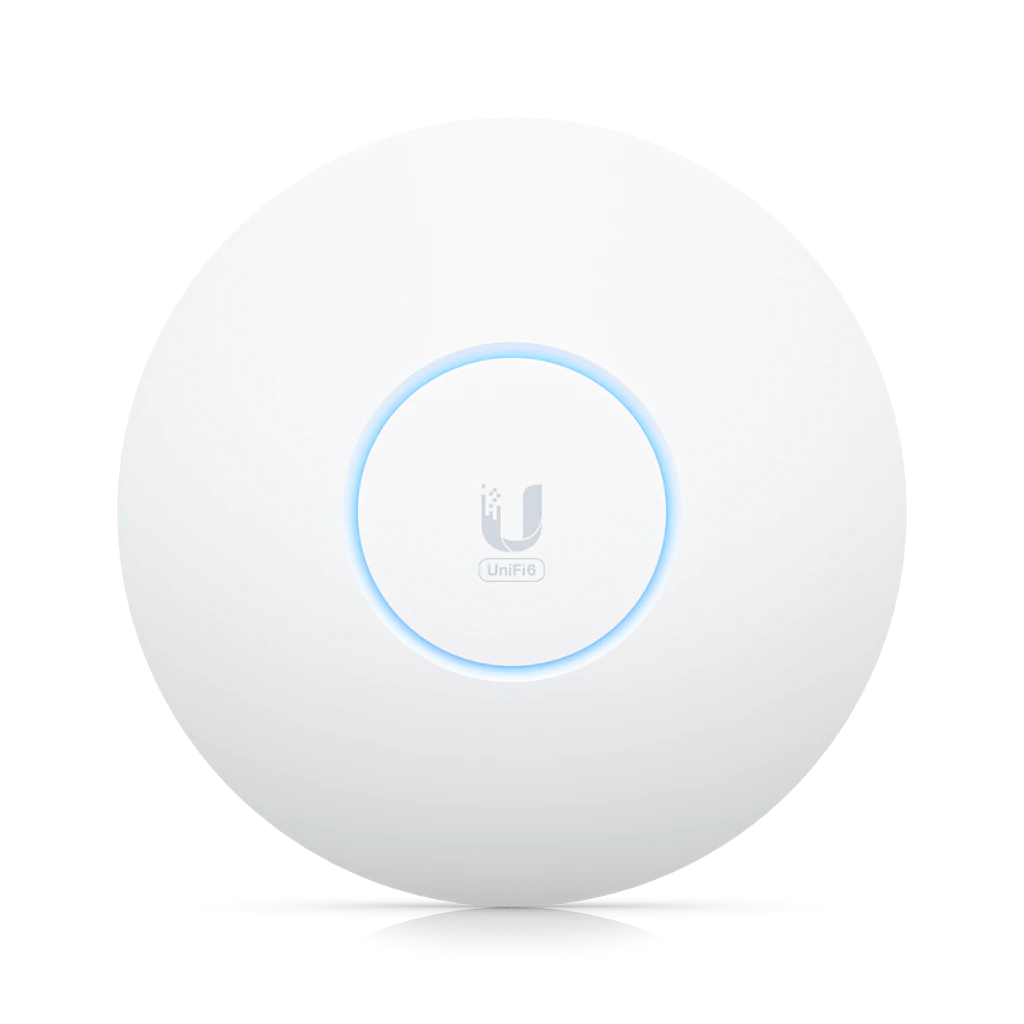

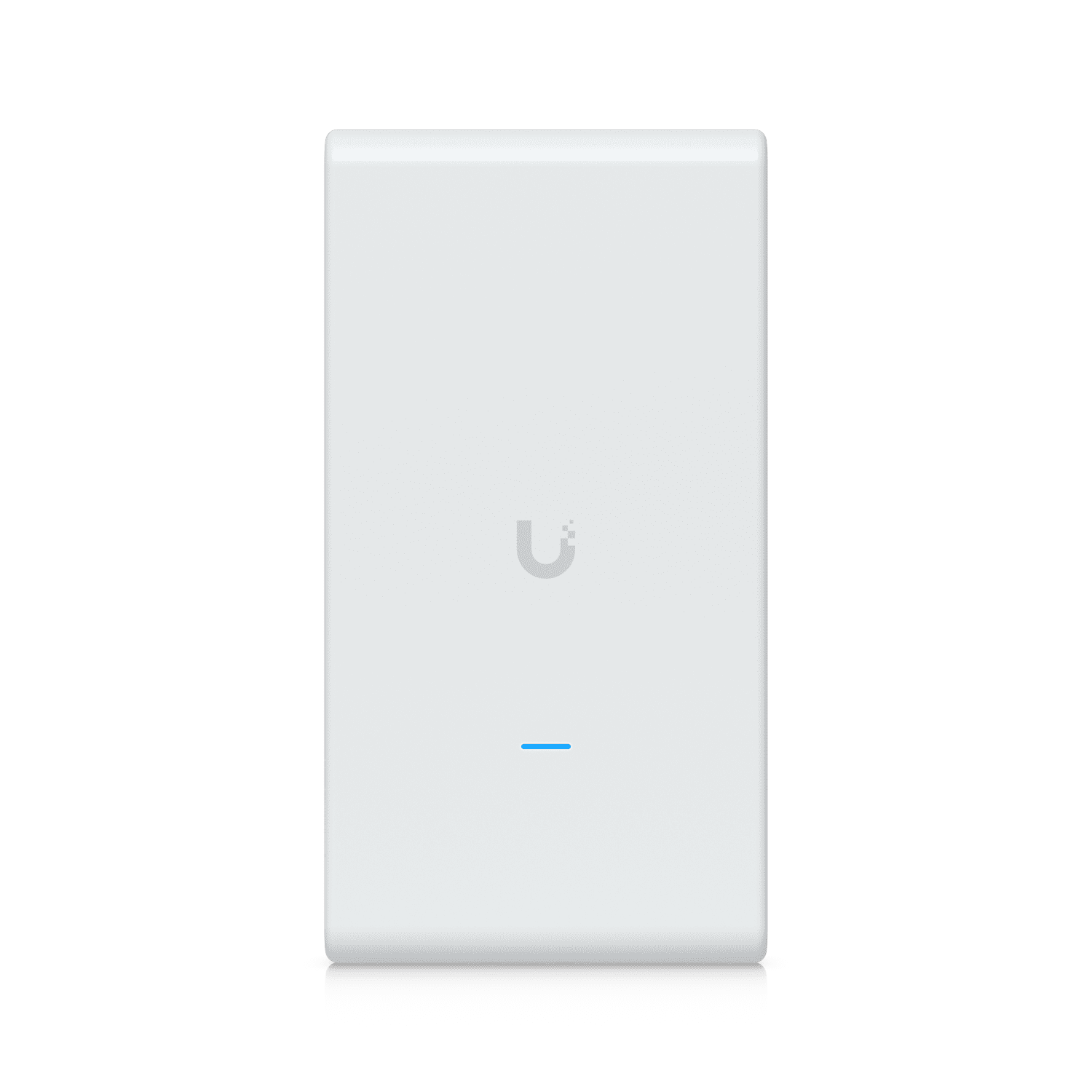

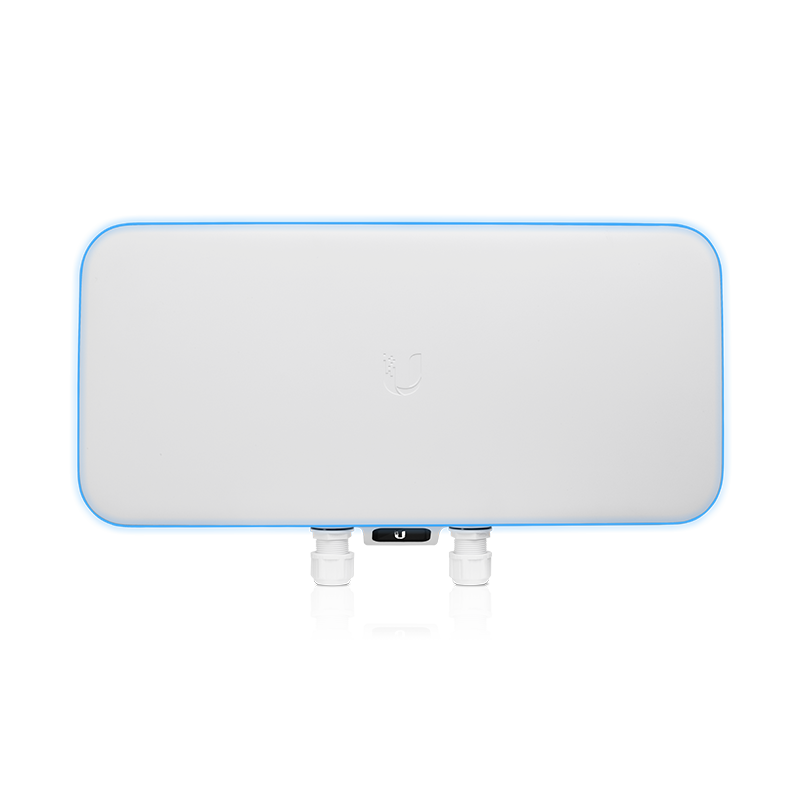

Для развертывания WiFi хот-спота на крупных объектах – таких как гостиницы, бизнес-центры и организации специалистами Ubiquiti Networks была разработана уникальная серия беспроводных точек доступа - UniFi, которая имеет ряд ключевых отличий он аналогичного оборудования других производителей.
В серии можно подобрать самые разные модели, которые позволят создать беспроводную сеть как в помещении, так и на прилегающих территориях – парковых зонах, автопарковках. В зависимости от модели, UniFi могут работать в частотных диапазонах 2.4 и 5 Ггц. Наиболее современные модели поддерживают стандарты WiFi 802.11 AC и технологию MESH . Помимо беспроводных точек доступа в данную линейку входит и необходимое дополнительное оборудование – свитчи, маршрутизаторы, серверы управления.
Все устройства UniFi конфигурируются через фирменный программный комплекс управления UniFi Controller, в веб интерфейсе которого доступен интерфейс настройки каждого из них. Благодаря единому серверу на всей территории сети UniFi возможно создание масштабируемой зоны доступа с единым SSID, в зоне охвата которой развертывается так называемый «бесшовный роуминг», благодаря чему при перемещениях абонента переключение к ближайшей беспроводной точке доступа происходит автоматически и без потери соединения с сетью. Таким образом абонент может прогуливаться по парковой территории или переходить из одного помещения в другое, к примеру, разговаривая по скайпу – связь не прервется ни на секунду.
При необходимости создания базовых станций небольшой или средней мощности хорошим решением будут беспроводные точки доступа серии NanoStation, работающие в зависимости от модели на частотах 2,4 либо 5 Ггц. Отличия данных устройств заключаются в конструкции. Радиочасть NanoStation интегрированна в одном корпусе с производительной панельной WiFi антенной секторного типа, которая отличается эффективностью, обеспечивая высокий коэффициент усиления. Так же, возможно использование NanoStation и для создания радиомостов точка-точка, на расстояниях до 3-5 км, либо в качестве клиентского оборудования, при необходимости подключения к базовой станции.
Для передачи данных модели серии могут использовать как хорошо знакомый всем WiFi 802.11a\n, так и фирменный протокол AirMax с пропускной способностью до 300 мбит/Сек. Главное достоинство AirMax заключается в поддержке эффективной схемы TDMA поллинга, которая в отличии от схемы CSMA/CA используемой в WiFi обеспечивает безколлизионный доступ, благодаря выделению каждому устройству индивидуального тайм-слота. При подобном жестком арбитраже со стороны базовой станции ошибки наложения пакетов данных в следствии их одновременной отправки клиентами или «коллизии» невозможны в принципе.
NanoStation работают под управлением операционной системы AirOs, в которой осуществляется настройка беспроводного соединения, выбор мощности, протокола, и установка других типичных для беспроводного оборудования параметров. Кроме того AirOs имеет встроенный анализатор спектра AirWiew, позволяющий выбрать наименее загруженные каналы для наилучшей работы соединения.
Наиболее универсальными устройствами среди беспроводного оборудования Ubiquiti Networks являются беспроводные точки доступа Rocket. Их главное отличие заключается в отсутствии встроенных WiFi антенн, благодаря чему возможно использование моделей серии в соединениях практически любой конфигурации. При оснащении Rocket секторными антеннами AirMax Sector беспроводные точки доступа позволяют создавать мощные базовые станции, в том числе состоящие из нескольких устройств.
При необходимости изменить конфигурацию – например использовать имеющиеся беспроводные точки доступа для развертывания радиомостов, достаточно приобрести параболические направленные антенны RocketDish и сменив тип соединения с PTMP на PTP вы получаете производительный и стабильный линк точка-точка. Если вам нужна средняя или небольшая по мощности базовая станция – к вашим услугам WiFi антенны AirMax OMNI, обеспечивающие несколько меньший по сравнению с секторными коэффициент усиления, но при этом имеющие круговую диаграмму направленности в 360 градусов.
Все перечисленные модели WiFi антенн созданы специально для совместного применения с Rocket, и имеют специальную платформу для быстрого крепления беспроводной точки доступа непосредственно к WiFi антенне. В зависимости от модели Rocket используют частотный диапазон 900 мгц, 2.4 Ггц, 3ггц, Либо 5 Ггц, поэтому при выборе WiFi антенн обязательно обратите внимание для каких частот предназначена модель.
Как и NanoStation Rocket работают под управлением фирменной операционной системы AirOs. Устройства использующие частоты 2.4 и 5 Ггц, работают как с протоколами WiFi, так и AirMax, остальные беспроводные точки доступа диапазонов работают только с AirMax, также не имеют поддержки WiFi новейшая серия беспроводных точек доступа Rocket AC. Пропускная способность беспроводной точки доступа зависит от модели, и достигает 450 мб/Сек и более для новейших Rocket AC.
Бывают случаи, когда в сверхвысокой пропускной способности соединения нет необходимости, и на первый план выходят мощность передатчика и компактность оборудования. Здесь идеальны беспроводные точки доступаBullet. Обладая миниатюрными цилиндрическими корпусами длинной всего лишь 15см при толщине 3 см (данные для модели Bullet M2 HP) , эти устройства имеют весьма производительную радиочасть, с мощностью сигнала до 630 мвт или 28 dbm.
Поддерживаются частоты 2.4 или 5 Ггц в зависимости от модели, максимальная скорость передачи данных достигает 150 мб/Сек, для связи используется WiFi 802.11 n. Небольшие размеры и вес беспроводной точек доступа дали возможность реализовать весьма оригинальную схему использования – беспроводная точка доступа вкручивается непосредственно в ВЧ разъем антенны N типа, механической прочности которого вполне достаточно для надежной фиксации устройства.
Как видно, в арсенале Ubiquiti Networks есть самое разное оборудование, которое позволяет решить любые задачи по передачи данных – от развертывания пользовательского WiFi хот-спота на крупных объектах, до создания беспроводных сетей провайдерского уровня и высокоскоростных линков точка-точка. Отличительными чертами продукции компании является хороший инженерный расчет и высокое качество, благодаря чему обеспечивается стабильная связь в любых, даже самых сложных условиях.
Важной особенностью оборудования Ubiquiti, предназначенного для дальней связи, является использование запатентованного фирменного протокола AirMax, созданного инженерами компании специально для собственного оборудования. Благодаря использованию эффективной схемы TDMA поллинга с выделением базовой станцией отдельного тайм-слота каждому абонентскому устройству, полностью исключаются коллизии, что позволяет достичь значительно более высокой реальной скорости обмена данными по сравнению с аналогичным оборудованием других производителей, не использующих AirMax.
Беспроводные точки доступа серии NanoStation представляют собой универсальное оборудование, которое может использоваться в самом разном качестве - от клиентских устройств и до небольших по мощности базовых станций. Но, безусловно, основным назначением NanoStation является подключение абонентов к провайдерской сети и создание радиомостов на малые и средние расстояния. Радиочасть устройств серии NanoStation интегрирована в корпус. Используется производительная панельная WiFi антенна секторного типа, обеспечивающая высокий коэффициент усиления. Оборудование NanoStation оснащено встроенным анализатором спектра AirView, при помощи которого возможно провести мониторинг и выбрать наименее загруженные каналы.
Беспроводные точки доступа Rocket — это универсальное оборудование, которое чаще всего применяется в качестве базовой станции, но может исполнять функции радиомоста, репитера, точки доступа или выступать в качестве клиентской стороны. Главным техническим преимуществом линейки устройств является возможность подключения антенн разного типа. Так можно создать различные конфигурации оборудования. К примеру, для развертывания мощной базовой станции с делением зоны покрытия на сектора могут быть использованы антенны AirMax Sector, для БС с круговой зоной покрытия при использовании одной точки доступа — AirMax OMNI, а для организации радиомоста применяются параболические WiFi антенны RocketDish с соответствующими настройками.
Bullet M — это серия миниатюрных беспроводных точек доступа airMax от компании Ubiquiti. Особенность этой серии заключается в оригинальном конструктивном исполнении корпуса. Точки доступа просто ввинчиваются непосредственно в WiFi антенный разъем, что исключает использование кабеля между точкой доступа и антенной и улучшает их взаимодействие между собой. В зависимости от модели, точки доступа работают на частоте 2.4 ГГц или 5 ГГц.
IsoStation — новейшая линейка точек доступа, которые могут быть использованы для организации беспроводных радиомостов, подключения абонентов к удаленному источнику сигнала и даже в качестве базовой станции PtMP малой мощности. Уникальность точки доступа в оригинальной модульной схеме. Каждое устройство имеет возможность подключения одной из 4 разработанных специально для серии рупорных антенн с шириной диаграммы направленности от 30 до 90 градусов.
Производительные беспроводные точки доступа LiteBeam — это компактные и легкие устройства, которые могут использоваться как в качестве клиентского оборудования, так и для создания радиомостов в диапазоне частот 5 ГГц. В зависимости от конкретной модели, можно устанавливать соединения на расстоянии до 30 км. Благодаря высококачественным радиомодулям и использованию производительных процессоров MIPS 74K, LiteBeam обеспечивает стабильное соединение даже при высокой загруженности канала. Настройка параметров осуществляется в интерфейсе операционной системы AirOs, под управлением которой работают точки доступа серии. Не забывайте использовать встроенный анализатор спектра AirView, который позволяет в реальном времени отследить состояние радиоэфира и выбрать наименее загруженный канал.
Компактные устройства PicoStation могут использоваться как в качестве ретранслятора, так и в роли WiFi базовой станции. Для питания оборудования используется технология PoE. Точки доступа PicoStation имеют мощность выходного сигнала до 29 dBm в зависимости от модели, а вес устройств при этом составляет всего лишь 100 грамм! Укомплектованы PicoStation стандартной WiFi антенной с круговой диаграммой направленности, коэффициент усиления которой составляет 6 dBi. Подобных характеристик достаточно для создания WiFi хот-спота на расстоянии до 100 метров.При необходимости штатная WiFi антенна может быть заменена на более мощную. Все представленные устройства имеют гарантию производителя. При возникновении вопросов или проблем при эксплуатации, клиенты могут обратиться в службу технической поддержки и получить квалифицированную помощь.
