airFiber – Руководство по настройке функции Ethernet Carrier Drop

В данной статье объясняются различные параметры функции Ethernet Carrier Drop. Рассматриваются три возможных режима, доступные конфигурации, а также приводятся примеры того, как два различных набора настроек могут выглядеть на практике.

Функция Ethernet Carrier Drop (ранее известная как Track Radio Link) позволяет радиомодулю отключать интерфейс DATA на заданный промежуток времени при возникновении выбранного условия. Эта опция может быть настроена во вкладке Wireless в веб-интерфейсе airFiber (airFiber WebUI) в airOS F версии 4.X.

Режим работы Ethernet Carrier Drop зависит от выбранного режима Operation Mode.

Disabled (Отключено) означает, что функция Ethernet Carrier Drop отключена, поэтому порт DATA не будет отключаться вне зависимости от состояния беспроводной связи. Все остальные параметры в этом разделе становятся неактивными (отображаются серым цветом), поскольку они не будут использоваться.

Enabled (Включено) означает, что функция Ethernet Carrier Drop включена. В этом режиме Ethernet Carrier отслеживает состояние RF-соединения. Поведение порта DATA при отсутствии RF-соединения зависит от выбранного подрежима:

  • Enable Ethernet if No Session

  • Wait for First Session

  • First Session Validation Timer

Параметры Block Data After Pulse и Pulse Duration становятся неактивными. Этот режим работает как с In-band Management, так и с Out-band Management.

Pulse — в этом режиме поведение будет аналогично режиму Enabled, но порт DATA останется отключённым не дольше, чем на время, заданное в Pulse Duration. Это удобно в случаях, когда доступ к радиомодулю AF возможен только через порт DATA, и необходимо получить к нему доступ даже при отсутствии беспроводной связи.

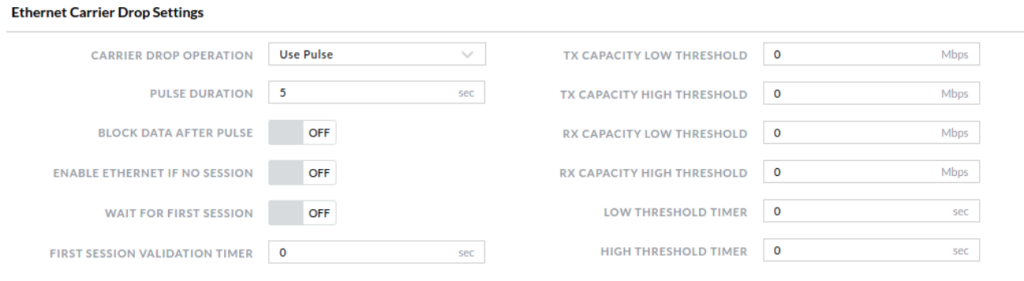

Возможные настройки

Pulse Duration (Длительность импульса): максимальное время, в течение которого порт DATA будет отключён после срабатывания импульса. По истечении этого времени Ethernet-соединение будет восстановлено, и вы получите доступ к радиомодулю, независимо от состояния RF-соединения.

Block Data After Pulse (Блокировать данные после импульса): если включён режим Pulse и истекло время Pulse Duration, этот параметр управляет тем, будет ли пользовательский трафик передаваться по каналу, если значения пропускной способности ниже заданных нижних порогов. Даже если пользовательский трафик заблокирован, служебный трафик для конфигурации канала остаётся рабочим (например, можно зайти на веб-интерфейс по заблокированному каналу).

Enable Ethernet if No Session (Включить Ethernet при отсутствии сессии): если установлено, Ethernet-соединение будет включено при отсутствии сессии (пороговые значения пропускной способности игнорируются).

Wait for First Session (Ожидание первой сессии): включает Ethernet-соединение до момента установления первой сессии.

First Session Validation Timer (Таймер валидации первой сессии): первая сессия должна оставаться установленной не менее заданного времени, прежде чем функция вступит в действие (например, кратковременные сессии не будут учитываться, если их продолжительность меньше заданного значения).

Пороговые значения пропускной способности

  • Tx Capacity Low Threshold: минимальное значение передающей пропускной способности, при достижении которого (или Rx) происходит отключение Carrier.

  • Tx Capacity High Threshold: минимальное значение передающей пропускной способности для повторного включения Carrier — и Tx, и Rx должны соответствовать этим порогам.

  • Rx Capacity Low Threshold: минимальное значение приёмной пропускной способности, при достижении которого (или Tx) происходит отключение Carrier.

  • Rx Capacity High Threshold: минимальное значение приёмной пропускной способности для повторного включения Carrier — и Tx, и Rx должны соответствовать этим порогам.

  • Low Threshold Timer: время, в течение которого любое из нижних пороговых значений должно оставаться ниже заданного уровня перед срабатыванием отключения Carrier.

  • High Threshold Timer: время, в течение которого оба верхних пороговых значения должны оставаться выше заданного уровня для повторного включения Carrier.
