SFP модули и DAC кабели

• DAC-кабели SFP+ и SFP28: предназначены для организации соединений на скорости 1/10/25 Гбит/с на короткие расстояния, например, между устройствами в одной стойке.
• Модули SFP/SFP+: обеспечивают соединения на скорости 1/10 Гбит/с как на большие расстояния (по оптоволокну), так и на короткие (по медному кабелю).
• Модули SFP28: обеспечивают высокоскоростные соединения на 25 Гбит/с на большие расстояния с использованием оптоволоконных кабелей.

В таблице ниже представлены типы разъёмов, поддерживаемая скорость передачи данных и расстояния для модулей SFP/SFP+ и DAC-кабелей Ubiquiti, доступных в магазине



	SFP Оптика	SFP Медь	SFP+ Оптика	SFP+ Медь	SFP+ DAC	SFP28 Оптика	SFP28 DAC
Тип кабеля	Оптоволокно	Ethernet	Оптоволокно	Ethernet	DAC	Оптоволокно	DAC
Разъёмы	SFP LC	SFP RJ45	SFP+ LC	SFP+ RJ45	SFP+	SFP28 LC	SFP28
Скорость передачи	1 Гбит/с	1 Гбит/с	10 Гбит/с	10 Гбит/с	10 Гбит/с	25 Гбит/с	25 Гбит/с
Дальность	550 м (MM) 3 км (SM)	100 м	300 м (MM) 10 км (SM)	100 м	0.5 – 30 м	100 м (MM) 10 км (SM)	0.5 – 30 м

Кабели DAC SFP+ и SFP28

Кабели DAC используются для установления соединений со скоростью 10 Гбит/с или 25 Гбит/с на короткие расстояния, часто между устройствами в одном стойке.

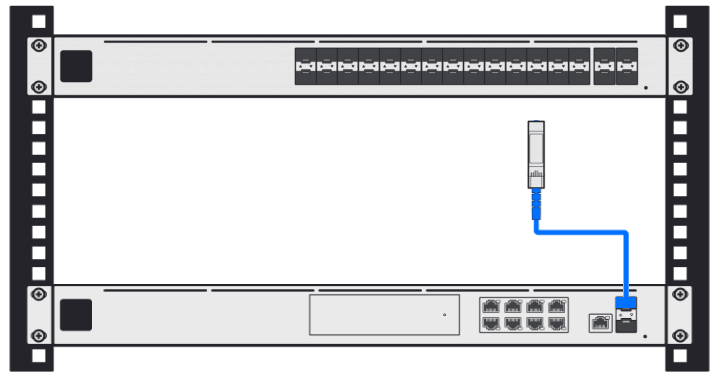

Подключение смонтированных в стойку USW-Pro-Aggregation и UDM-SE на скорости 10 Гбит/с с использованием DAC-кабеля UACC-DAC-SFP10-0.5M.

Модули SFP/SFP+

Модули SFP и SFP+ используются в различных сценариях:

• Подключение двух устройств на большом расстоянии с использованием оптоволоконных кабелей.

• Прямое подключение компьютера к коммутатору или шлюзу UniFi на скорости 2.5/5/10 Гбит/с.

• Подключение шлюза UniFi к модему интернет-провайдера на скорости 2.5/5/10 Гбит/с.

Примечание: модули SFP обеспечивают скорость до 1 Гбит/с, а модули SFP+ — до 10 Гбит/с.

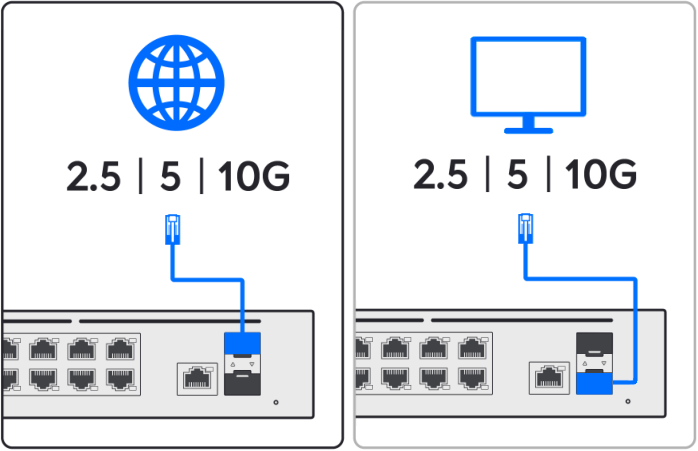

Подключение UDM-SE к модему провайдера по WAN и к компьютеру по LAN с использованием UACC-CM-RJ45-MG на скоростях 2.5/5/10 Гбит/с.

Модули SFP28

Модули SFP28 используются для обеспечения высокоскоростного соединения 25 Гбит/с на большие расстояния с помощью оптоволоконных кабелей.
Например, модуль UACC-OM-SFP28-SR позволяет подключить USW-EnterpriseXG-24 и USW-Pro-Aggregation на расстоянии до 100 метров.

Уход и использование

Чтобы поддерживать SFP-слоты, модули и DAC-кабели в отличном состоянии:

• Используйте пылезащитные заглушки для незадействованных SFP-слотов.

• Используйте защитные колпачки для неиспользуемых SFP-модулей и DAC-кабелей.

• Очищайте оптические модули SFP специальными ручками-чистками перед подключением кабелей.

• Обращайтесь с модулями аккуратно — избегайте использования металлических инструментов при установке и извлечении.

• При работе с модулями используйте антистатический браслет или перчатки.

Этапы установки

Чтобы убедиться в корректной работе портов SFP, проверьте следующее:

• Индикаторы портов должны загораться и показывать активное соединение после подключения модулей и кабелей с обеих сторон.

• В приложении UniFi Network порт не должен отображаться как отключённый или неактивный.

• При подключении устройств с использованием модулей RJ45 SFP порядок установки имеет значение: сначала вставьте модуль в слот, а затем подключите Ethernet-кабель. Если кабель подключить раньше, защёлка модуля может помешать его полному вставлению.

Использование сторонних SFP-модулей и DAC-кабелей

Применение сторонних SFP-модулей или DAC-кабелей сопряжено со следующими рисками:

• Соединение может не установиться или быть нестабильным.

• Скорость и стабильность передачи данных могут быть снижены из-за несовместимости.

• Некорректно работающий модуль может сильно нагреваться.

• Модуль, о котором сообщается как о рабочем, может фактически не функционировать.

• Некоторые аппаратные ревизии одного и того же модуля работают, а другие — нет.

• Модуль может работать с одним устройством или версией прошивки, но не с другими.

Мы не устанавливаем искусственных ограничений для использования сторонних SFP-модулей или DAC-кабелей. Однако официального тестирования таких компонентов мы не проводим. В результате, возможно, некоторые модули или кабели окажутся несовместимыми с устройствами UniFi.
SFP-модули и DAC-кабели от Ubiquiti гарантированно работают с оборудованием UniFi.

Часто задаваемые вопросы

1. Можно ли использовать модули UI SFP+ и кабели DAC в слотах SFP?

Да, модули SFP+, такие как UACC-CM-RJ45-MG, и кабели DAC, такие как UACC-DAC-SFP10, поддерживают как скорость 1 Гбит/с, так и 10 Гбит/с.

2. Мой интернет-провайдер предоставляет модем с поддержкой 2.5 или 5 Гбит/с. Какой модуль SFP+ мне следует использовать?

Для скорости 2.5 или 5 Гбит/с используйте модуль UACC-CM-RJ45-MG, который поддерживает скорости 1/2.5/5/10 Гбит/с.

3. Я хочу подключить устройства на расстоянии около 300 футов / 100 метров на скорости 10 Гбит/с. Следует ли использовать оптический или медный модуль?

Наш SFP+ модуль UACC-CM-RJ45-MG поддерживает расстояния до 300 футов / 100 метров, однако для этого также необходимо использовать высококачественные Ethernet-кабели.

Если вы не уверены в качестве кабелей, мы рекомендуем использовать оптические модули с многомодовым или одномодовым волокном.

4. Мое Ethernet-соединение на скорости 10 Гбит/с не устанавливается на большом расстоянии. В чем может быть проблема?

Подключения Ethernet на скорости 10 Гбит/с на большие расстояния требуют использования высококачественных кабелей.

Если при использовании адаптеров UACC-CM-RJ45-MG или UF-RJ45-10G не удаётся установить соединение между двумя устройствами, рекомендуется протестировать соединение с помощью короткого кабеля (1 метр / 3 фута). Если соединение устанавливается, скорее всего, проблема связана с длинными кабелями.
