Сетевой контроллер Cloud P AC

ИНСТРУКЦИЯ

Данное руководство описывает базовые шаги по настройке и управлению устройствами Ubiquiti с использованием CloudP AC и веб-интерфейса UniFi OS...

1. Подготовка

Необходимое оборудование:

• CloudP AC — устройство для управления;
• Устройства UniFi (AP, Switch, Gateway);
• Сеть с подключением к Интернету (Ethernet-кабели);
• Компьютер или смартфон с веб-браузером.

Подключение оборудования:

• Подключите CloudP AC к вашей сети через Ethernet-кабель;
• Подключите адаптер питания;
• Подключите устройства UniFi к сети. Убедитесь, что устройства получают питание (PoE или адаптер питания).

2. Первый запуск и настройка CloudP AC

Доступ к UniFi OS:

• Найдите IP-адрес CloudP AC (через DHCP или сканер сети);
• Откройте браузер и перейдите по адресу, например: https://192.168.1.100:8443.

Первоначальная настройка:

• Учётная запись Ubiquiti: войдите или зарегистрируйтесь;
• Настройка сети: следуйте инструкциям, создайте администратора, выберите часовой пояс;
• Настройка устройств: переход в панель управления UniFi OS.

3. Добавление и настройка устройств UniFi

Поиск и принятие устройств:

• Перейдите в раздел “Устройства” (Devices);
• Примите устройства, ожидающие подключения;
• Дождитесь статуса “Подключено”.

Настройка:

• AP: SSID, безопасность, радиопараметры;
• Switch: порты, VLAN;
• Gateway: WAN, DHCP, Firewall, VPN.

Обновление прошивки:

Рекомендуется регулярно проверять и устанавливать обновления через панель управления.

4. Настройка беспроводных сетей (Wi-Fi)

• Перейдите в “Настройки → Беспроводные сети”;
• Создайте новую сеть, задайте SSID, пароль, тип защиты;
• Дополнительные параметры: скрытие SSID, VLAN, лимиты, гостевой доступ.

5. Мониторинг и управление

• Панель управления: общее состояние, трафик, устройства;
• Статистика: детальная информация о пользователях и активности;
• Устройства: логи, перезагрузка, обновление.

6. Мобильное приложение UniFi Network

• Установите приложение на смартфон или планшет;
• Войдите в свою учётную запись Ubiquiti;
• Управляйте сетью, получайте уведомления и статистику.

Важные замечания

• Обновляйте прошивки CloudP AC и устройств UniFi;
• Используйте надёжные пароли;
• Изучайте официальную документацию и обращайтесь в сообщество.

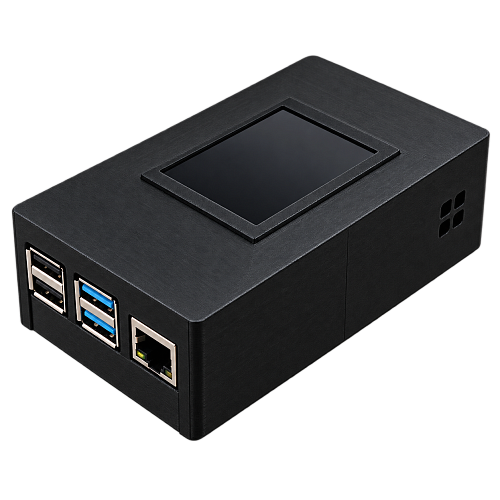

Технический паспорт: CloudP AC (CK-P-AC)

1. Общие сведения

• Наименование: CloudP AC (CK-P-AC)
• Производитель: Raspberry
• Назначение: централизованное управление UniFi
• Версия: 9.0.114
• Гарантийный срок: 12 месяцев

2. Технические характеристики

• Процессор: Quad-Core ARM Cortex-A53
• RAM: 4 GB DDR4
• Flash: 32 GB eMMC

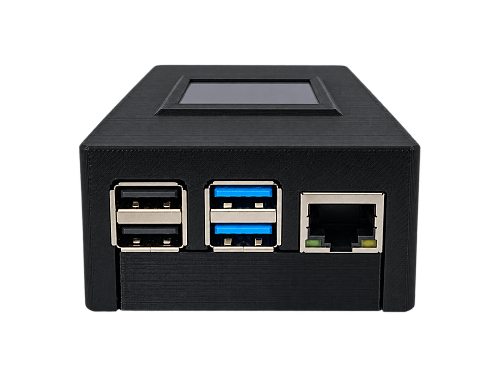

• Порты:
  • 1 × Gigabit Ethernet RJ45
  • 1 × USB Type-C (питание)
  • 1 × HDMI
  • 2 × USB 3.0
  • 2 × USB 2.0
• Питание: 5V, 2.5A
• Потребляемая мощность: 12.5 W
• Размеры: 95 × 60 × 30 мм
• Вес: 370 г
• Рабочая температура: -10°C до +45°C
• Влажность: 10% – 90% без конденсации

3. Программное обеспечение

• ОС: Raspberry OS
• Приложения: UniFi Network
• Протоколы: TCP/IP, UDP, DHCP, DNS, SNMP, HTTP, HTTPS
• Обновление прошивки: автоматическое и ручное

4. Функциональные возможности

• Обнаружение и настройка устройств UniFi;
• Настройка SSID, VLAN, WAN, DHCP, Firewall;
• Мониторинг сети и устройств;
• Резервное копирование и восстановление конфигурации.

5. Комплект поставки

• CloudP AC (CK-P-AC)
• Блок питания
• Краткое руководство

6. Условия эксплуатации

• Защищайте от влаги и солнечных лучей;
• Регулярно очищайте от пыли;
• Используйте оригинальные аксессуары Ubiquiti.

7. Техническое обслуживание

• Регулярно обновляйте прошивку;
• Делайте резервные копии настроек.

8. Утилизация

• Производите утилизацию согласно местным нормам.
