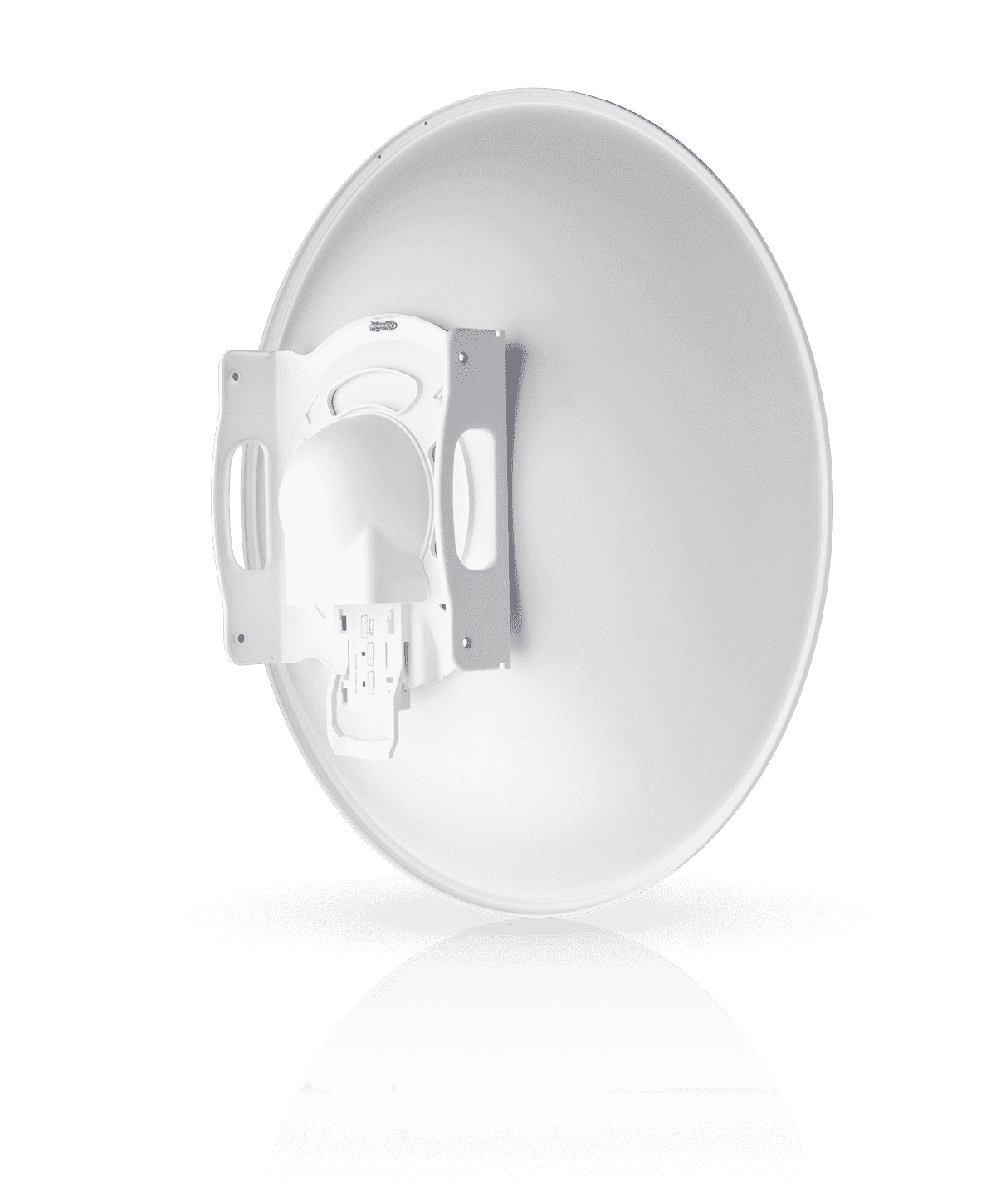

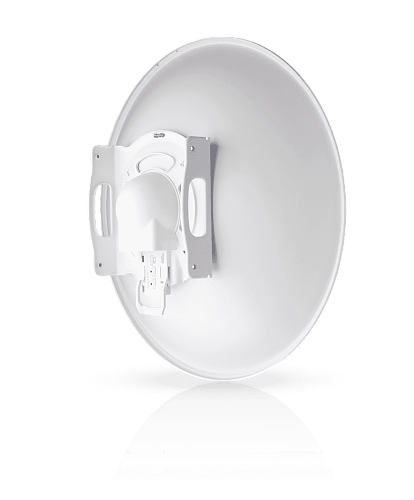

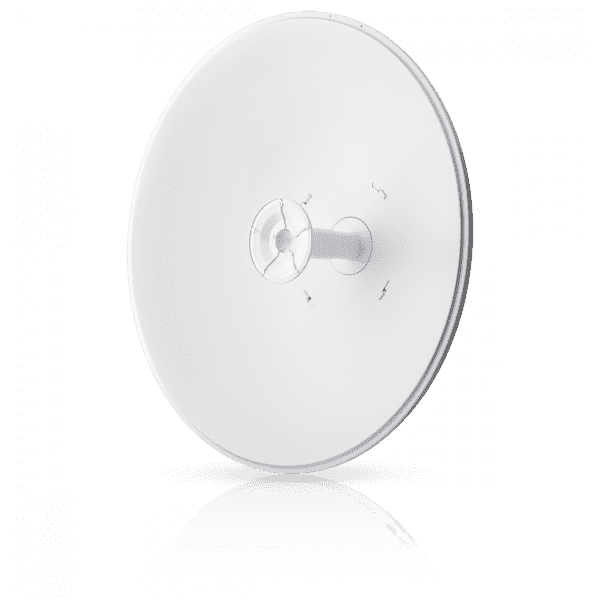

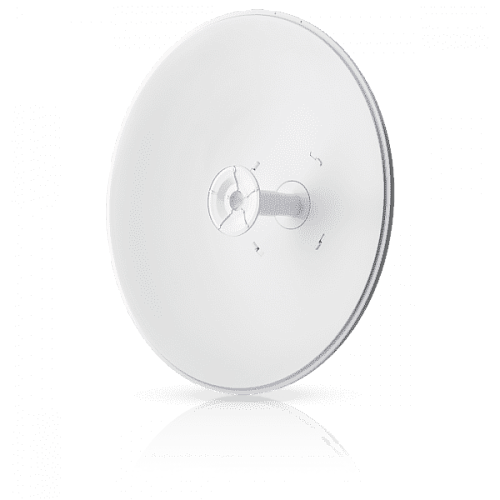

Антенна airFiber X 5 GHz, 30 dBi, Slant 45 AF-5G30-S45 предназначена для подключения к радиомодулю airFiber X и создания мощного радиомоста на дальние расстояния. Она занимает среднее положение в своей линейке по коэффициенту усиления и размеру рефлектора среди антенн диапазона 5 ГГц.

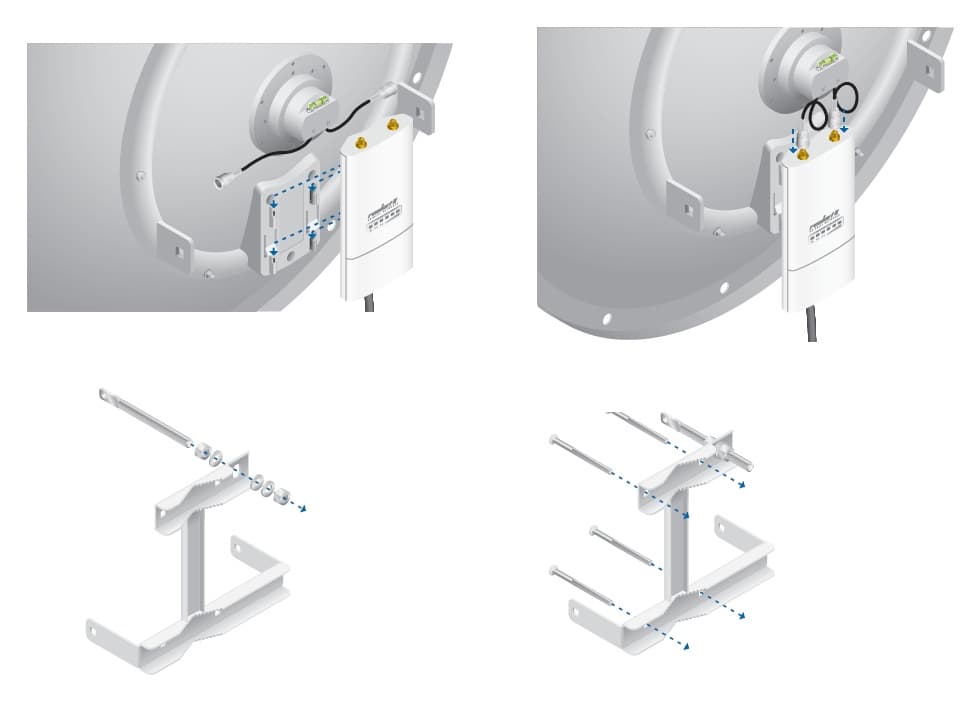

Антенна оборудована разъёмом для радиомодуля airFiber 5XHD (артикул AF-5XHD), что обеспечивает лёгкую и надёжную установку. Такие пары позволяют организовать радиорелейную передачу данных в сетях интернет-провайдеров. Параболический рефлектор гарантирует отличную направленность и промышленную прочность. Механизм соединения антенны с радиомодулем упрощает монтаж, не требуя специального инструмента.
Характеристики антенны:
- Частотный диапазон: 4,9—5,9 ГГц
- Конфигурация MIMO: 2×2
- Коэффициент усиления: 26—30 дБи
- Форма диаграммы направленности: направленная
- Угол раскрыва: 5,8°
- Коэффициент обратного излучения: 30 дБ
- Диаметр рефлектора: 650 мм
45-градусная косая перекрёстная поляризация обеспечивает высокую помехозащищённость и улучшенное отношение сигнала к шуму. Компактная конструкция позволяет устанавливать радиомосты в ограниченных пространствах без использования специального инструмента.

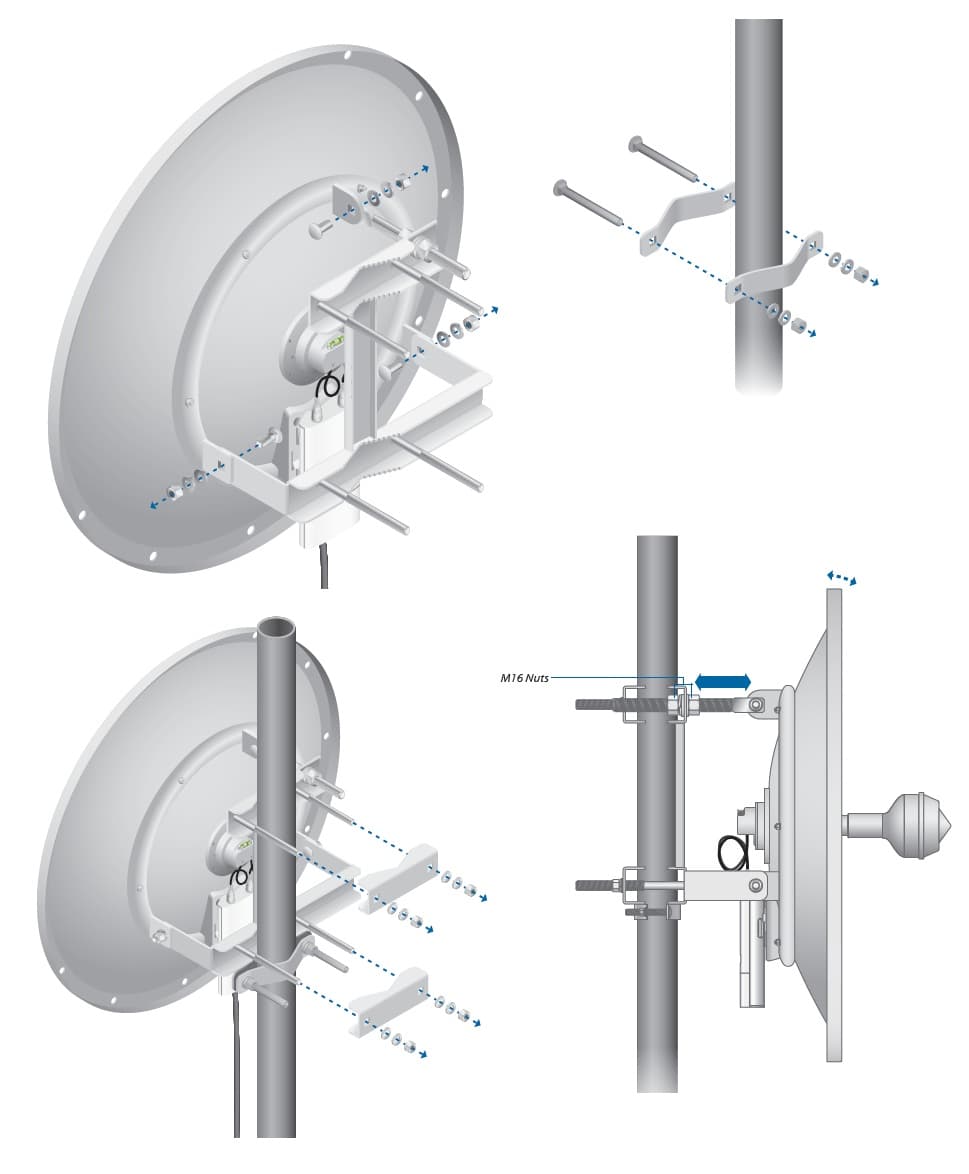

Для дополнительной защиты от помех можно использовать радиоколпак IsoBeam (артикул ISO-BEAM-620). Более точное прицеливание в диапазоне 15° по азимуту и углу места возможно с помощью комплекта Precision Alignment Kit (артикул PAK-620).
Антенна airFiber X 5 GHz, 30 dBi, Slant 45 AF-5G30-S45 устойчива к неблагоприятным погодным условиям. Радиомодуль, кабели и разъёмы защищены специальной крышкой. Антенна выдерживает порывы ветра до 200 км/ч.
| Технические характеристики | |
| Вес | 3.4 кг |
| Размеры | 650 x 650 x 386 мм |
| Сопротивление ветру до | 53.64 м/с |
| Максимальная ветровая нагрузка: | 80 кг при 200 км/ч |
| Диапазон частот | 5.1 – 5.9 ГГц |
| Коэффициент усиления | |
| горизонтальная поляризация | 23 дБи |
| вертикальная поляризация | 23 дБи |
| Разъем | 2х RP-SMA (Female) |
| Поляризация | вертикальная/горизонтальная |
| Максимальный КСВ | 1.5 :1 |
| Подавление взаимных помех | min 35 dB |
| Максимальная подводимая мощность | 50 Вт |
| Ширина луча + 45°: | 10° (3 дБ) |
| Ширина луча - 45°: | 10° (3 дБ) |
| Коэффициент обратного излучения: | 30 дБ |
| Спецификация ETSI: | EN 302 326 DN2 |
