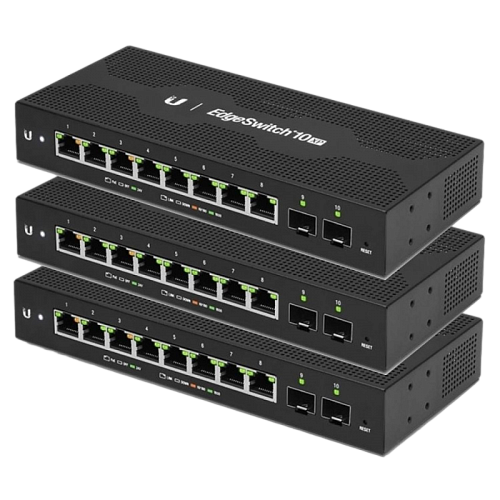

Набор коммутаторов EdgeSwitch 10 XP из трёх штук.
Для подключения абонентского оборудования и распределения трафика EdgeSwitch 10XP получил 10 портов. Из них 8 стандартные гигабитные RG45, с поддержкой раздачи питания по технологии PoE 24. Еще два порта предназначены для подключения к оптическим линиям связи по стандарту SFP, что, учитывая повсеместное распространение оптоволокна и его удобство является весьма востребованной опцией.
Все порты оснащены светодиодной индикацией состояния, которая позволяет легко понять наличие либо отсутствие соединения, отследить активность обмена трафиком, а так же раздачу питания PoE.
Важной возможностью модели является возможность управления в едином интерфейсе Ubiquiti Networks Management Systems (UNMS). Таким образом, EdgeSwitch 10XP интегрируется общую систему управления оборудованием Ubiquiti, что значительно облегчает как его настройку, так и контроль статистической информации и ознакомление с отчетами о работе.
По необходимости EdgeSwitch 10XP может быть установлен как настолько, для чего с нижней части корпуса имеются специальные резиновые подставки, так и в серверную стойку - в этом случае потребуется планка-крепление, которая позволит закрепить свитч в слоте 1U.
ES-5XP | ES-8XP | ES-8-150W | ES-10X | ES-10XP | ES-12F | ES-16-150W | EP-S16 | ES-24-LITE |
ES-24-250W / 500W |
ES-16-XG |
ES-48-500W / 750W |
ES-48-LITE | ||
|
Внут. пропускная способность | 10 Гбит | 16 Гбит | 20 Гбит | 20 Гбит | 20 Гбит | 32 Гбит | 36 Гбит | 72 Гбит | 320 Гбит | 52 Гбит | 52 Гбит | 140 Гбит | 140 Гбит |
|
Порты 10/100/1000 Мбит RJ45 | 5 | 8 | 8 | 8 | 8 | 4 | 16 | 16 |
|
24 | 24 | 48 | 48 |
|
Порты 10/1 Гбит RJ45 |
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
Порты 1 Гбит SFP |
|
|
2 | 2 | 2 | 8 (100/1) 4 (1) | 2 |
|
|
2 | 2 | 2 | 2 |
|
Порты 10/1 Гбит SFP+ |
|
|
|
|
|
|
|
2 | 12 |
|
|
2 | 2 |
|
Макс. потребляемая мощность (без PoE) |
|
|
20 Вт | 8 Вт | 8 Вт | 56 Bт | 28 Bт | 40 Вт | 36 Вт | 25 Вт | 30 Вт | 56 Вт | 64 Вт |
|
Макс. потребляемая мощность (без PoE) |
|
|
20 Вт | 8 Вт | 8 Вт | 56 Bт | 28 Bт | 40 Вт | 36 Вт | 25 Вт | 30 Вт | 56 Вт | 64 Вт |
|
Питание | 24В DC | 230VAC | 240 / 54 В | 24 В DC / 24 В | 24В DC | 240 / 24 В | 240 В AC | 54 В DC / 54 В | 240 В AC | 240 В AC | 240 В AC | 240VAC | 240VAC |
|
Напряжение DC |
|
|
42-56 В | 9-30 В | 9-30 В | 16-25 В |
|
42-56 В |
|
|
|
|
|
|
Вход PoE |
|
|
|
24 В |
|
|
|
54 В, 4-пары |
|
|
|
|
|
|
Выход PoE (порты) | 5 | 8 | 8 | 1 | 8 |
|
16 | 4/4, 12/2 |
|
|
24 |
|
48 |
|
Режим PoE, выход | 24 В | 24/48 В | af/at / 24 В | 24 В | 24 В |
|
af/at / 24 В | af/at / 24/54В |
|
|
af/at / 24 В |
|
af/at / 24 В |
|
Напряжение PoE, выход | 24 В | 24/48 В | 24/54 В | 24 В | 24 В |
|
24/54 В | 24/54 В |
|
|
24/54 В |
|
24/54 В |
|
Выход PoE, макс. нагрузка, общая |
|
|
130 Вт | 15 Вт | 52 Вт |
|
122 Вт | 240 Вт |
|
|
220 / 470 Вт |
|
436 / 686 Вт |
|
Макс. потребляемая мощность (вкл. PoE) | 60 Вт | 150 Вт | 150 Вт | 24 Вт | 60 Вт |
|
150 Вт | 300 Вт |
|
|
250 / 500 Вт |
|
500 / 750 Вт |
|
Макс. нагрузка PoE на порт | 11.5Вт | 11.5 / 23Вт | 17 / 34.2Вт | 15Вт | 15Вт |
|
17 / 34.2Вт | 17 / 34.2Вт |
|
|
17 / 34.2Вт |
|
17 / 34.2Вт |
|
Консольный порт |
|
|
|
|
|
|
|
|
|
|
|
|
|
Технические характеристики | |
Размер | 207 x 31.1 x 90 мм |
Вес | 500 г |
Пропускная способность портов | 10 Гбит |
Внутренняя пропускная способность | 20 Гбит |
Скорость обработки пакетов | 14.88 млн. пакетов в секунду |
Максимальная потребляемая мощность | 8 Вт (без нагрузки PoE) |
Питание | 24 В DC, 2.5 А |
Диапазон входного напряжения | 9 — 30 В DC, 5 А |
Блок питания | Внешний, 24 В DC, 2.5 А |
Светодиодная индикация LED | Статус системы Порты данных RJ45 PoE, Speed/Link/Activity Порты данных SFP/SFP+ Link/Activity |
Сетевые интерфейсы | 8 портов 10/100/1000 Мбит RJ45 2 порта 1 Гбит SFP |
Интерфейс управления | Ethernet |
Сертификация | CE, FCC, IC |
Защита от электростатического разряда / электромагнитного импульса | По воздуху: ±24 кВ При контакте: ±24 кВ |
Рабочая температура | от -10 до 50° C |
Рабочая влажность | от 5 до 95% без конденсата |
Испытания на удар и вибрацию | ETSI300-019-1.4 |
Интерфейсы PoE | 8 портов 24 В DC Passive PoE (контакты 4, 5+; 7, 8-) |
Максимальная нагрузка PoE на порт | 15 Вт |
Диапазон напряжения 24V Passive PoE | 24 В |
