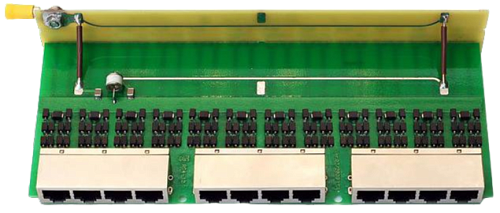

Ubiquiti грозозащита Info-Sys РГ4 12LSA РГ4.2-12LSA-220

Защитный модуль, 12 линий, Ethernet RJ45 10/100Base-TX / LSA, 1U

Другие модели

  • Описание
  • Характеристики

Предназначен для защиты оборудования передачи данных, либо компьютера, использующего среду передачи Ethernet 10/100Base-TX, от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех.

В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через диодный мост и газонаполненный разрядник. Применение разрядника позволило обеспечить высокую стойкость устройства к блуждающим уравнивающим токам вплоть до случайного попадания фазного напряжения (220 В) электросети на жилы кабельного сегмента.

Устройство может быть смонтировано в стойку (19", 1U) с помощью специального корпуса.

Особенности:

  • Кабель монтируется непосредственно на устройстве защиты. Это позволяет экономить монтажное пространство, не устанавливая отдельную Patch Panel, и уменьшить количество соединительных переходов.
  • Специальная монтажная планка с отверстиями позволяет надежно закрепить монтируемый кабель и зафиксировать кабельный "косоплет".
  • Ножевые LSA контакты для присоединения кабеля обеспечивают быстрое и надёжное присоединение кабельных проводников.
  • Цветная этикетка облегчает монтаж кабеля и уменьшает количество ошибок при монтаже.
  • Топология печатной платы устройства обеспечивает высокую однородность кабельного тракта и низкие потери полезного сигнала. (Для скорости 10 Мбит/с уровень потерь в устройстве меньше, чем в кабеле категории 5е длиной 0,5 м)
  • Высокая степень подавления помех.

Рекомендуется применять данное устройство для защиты кабельных сегментов, проложенных по наружным стенам и крышам зданий. Второй конец кабельного сегмента рекомендуется защищать устройствами типа РГ6.

Подключение

Модуль имеет клемму для подключения шины защитного заземления РЕ. Если применяемый кабель имеет экран, то дренажный проводник экрана и сам экран кабеля следует надежно заизолировать во избежание высоковольтного пробоя на шину заземления.

Подключение оборудования выполняется стандартными неэкранированными соединительными шнурами RJ-45 - RJ-45. Длина шнуров определяется по месту. Рекомендуется, при подключении кабеля, подключать все его жилы, не зависимо от того используются они или нет. Стойкость устройства прямо пропорциональна количеству жил в подключаемом кабеле (чем больше жил подключено — тем выше стойкость).

ВНИМАНИЕ !!!

Эксплуатация устройства при отключенном проводнике защитного заземления значительно снижает его защитные свойства и делает его применение мало эффективным.

Если в помещение, где устанавливается защитное устройство, не представляется возможным проложить проводник защитного заземления РЕ, рекомендуется использовать устройство РГ6, обеспечивающее меньший уровень защиты оборудования, но не требующее заземления.

Технические характеристики
Подключение кабеля LSA терминальный блок
Подключение оборудования Розетка RJ45
Защищаемые проводники (розетка RJ45) 1,2,3,6
Вносимые потери на частоте: 10 МГц 0,3 дБ
50 МГц 1,2 дБ
90 МГц 2,5 дБ
Переходное затухание между каналами на частоте 90 МГц > 30 ДБ<
Уровень ограничения дифференциального помехи на сигнальных парах 1-2, 3-6 ±7,5 В
Время срабатывания дифференциальной защиты 10 нс.
Максимальное импульсное напряжение синфазной помехи относительно
потенциала "ЗЕМЛИ" (при скорости нарастания помехи 1КВ/мкС)
±800 В
Максимально допустимое статическое напряжение на кабельных жилах
(относительно потенциала "ЗЕМЛИ")
±350 В (DC), 250 В (AC)
Максимальный отводимый импульсный ток на 1 порт (импульс 8 mS) 50 А
Размеры 217 х 103 х 34 мм
Вес 180 г
