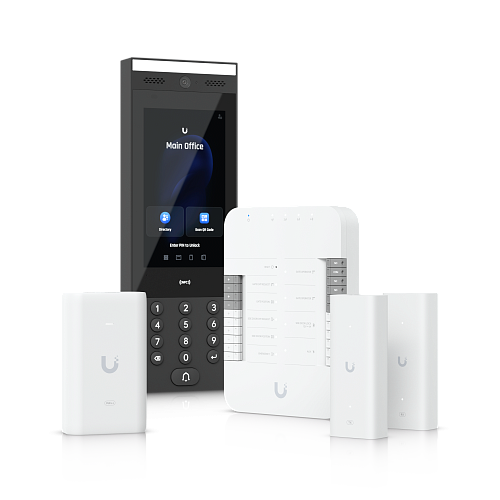

Набор Gate Access Starter Kit предназначен для управления воротами или шлагбаумом с использованием интеркома UniFi Door Access Intercom (партномер UA-Intercom). Также можно подключить совместимую камеру серии Protect AI для автоматического доступа по распознаваемым регистрационным знакам автомобиля. Допустимы любые способы доступа, поддерживаемые интеркомом.
Ключевые возможности набора:
- Управление воротами или шлагбаумом
- Управление замком калитки
- Любые способы доступа, поддерживаемые комплектным интеркомом (звонок, разговор с оператором, пинкод, NFC-ключ, QR-код в мобильном приложении)
- Доступ по распознанному регистрационному знаку автомобиля (требуется камера Protect AI)
- Аварийный доступ
- Погодо- и вандалостойкость внешних компонентов
- Все компоненты питаются по PoE, дополнительный ввод питания не требуется
- Возможность установки на значительном удалении от консоли управления

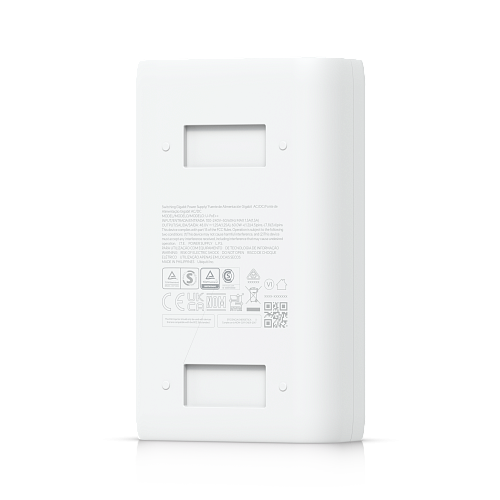

Концентратор доступа управляется через один гигабитный порт и имеет четыре гигабитных порта для подключения интеркома, интеллектуальной камеры с поддержкой распознавания автомобильных номеров, а также считывателей СКУД. Все порты поддерживают питание по PoE общей мощностью до 50 Вт. Питание концентратора осуществляется по PoE++. В комплекте предусмотрен гигабитный PoE-инжектор.

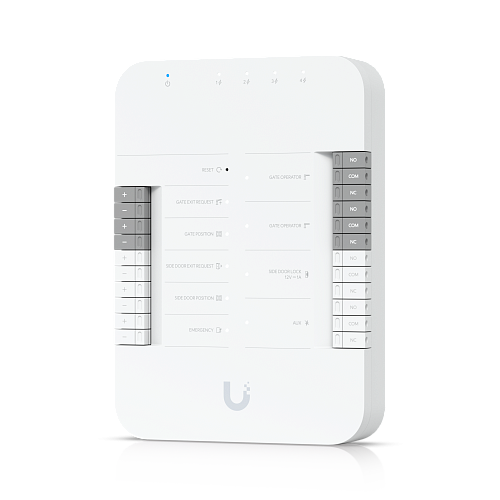

На концентраторе имеются аналоговые контакты для управления приводом ворот или шлагбаума, замком калитки, датчиками их положения и запросами на открытие, а также аварийный контакт и контакт внешней сирены.

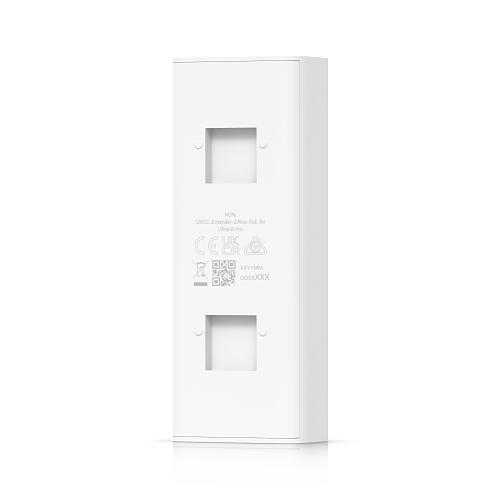

Также в комплекте есть удлинители PoE-линии с использованием двухжильного кабеля.

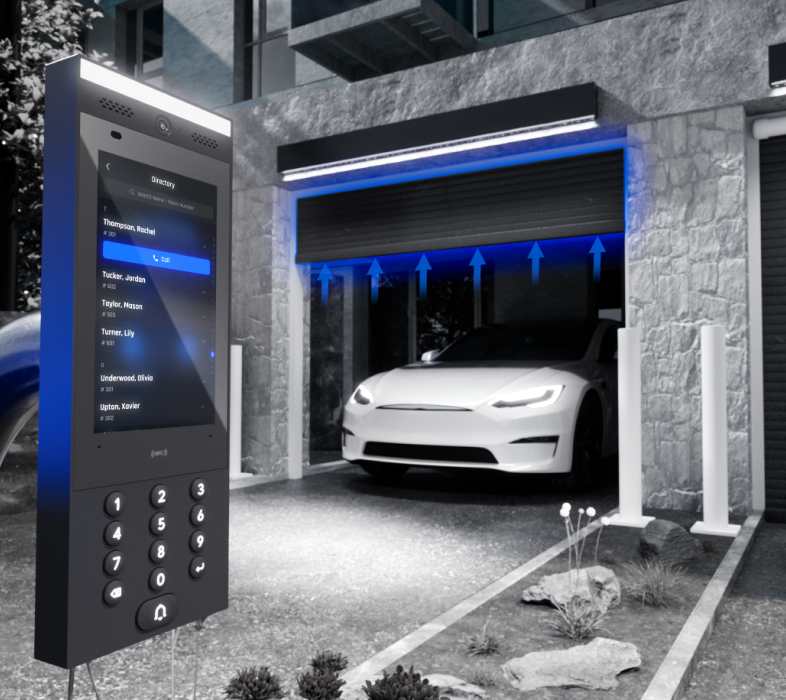

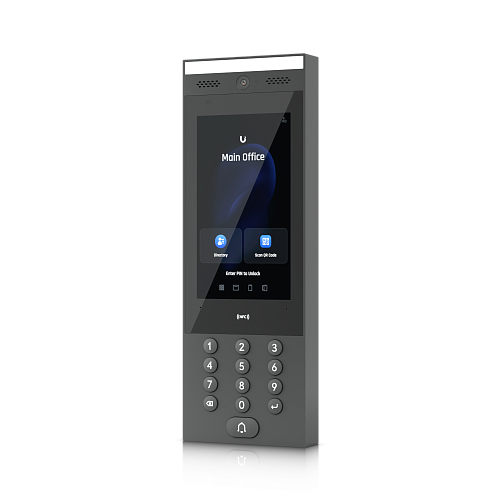

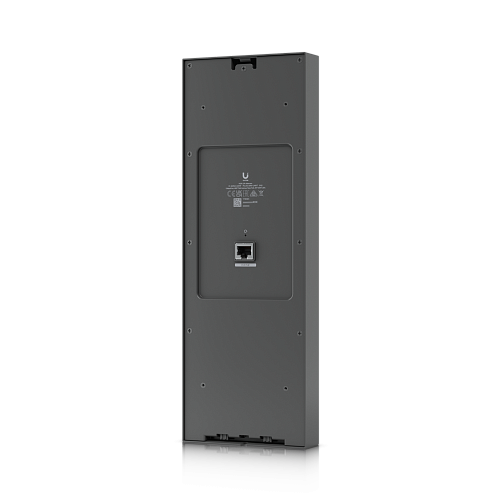

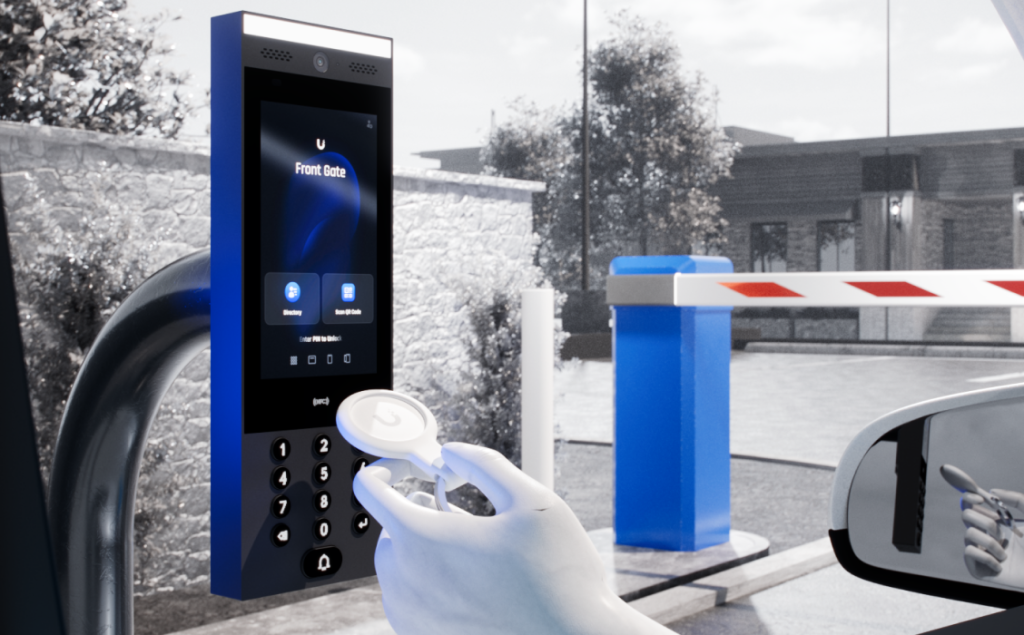

Интерком устанавливается в точке остановки автомобиля перед управляемыми воротами в зоне доступа водителя. Он имеет погодозащищённое и вандалостойкое исполнение и может монтироваться различными способами: на консоль, на стену, под козырьком и т. д. Интерком подключается к концентратору и питается от него по PoE.
Концентратор устанавливается в помещении или на улице в защищённой монтажной коробке и может монтироваться на DIN-рейку. Управляющая проводка от ворот, калитки, сирены и аварийного доступа также подключается к концентратору.
Концентратор подключается к консоли управления, например, Dream Machine Pro Max, непосредственно или через PoE-свитч. Питание подаётся с помощью комплектного PoE++-инжектора. Линию до консоли можно удлинить с помощью комплектных удлинителей.
| UA-Hub-Gate Механические |
|
| Размеры | 175 х 126 х 26 мм |
| Масса | 460 г |
| Материал корпуса | Поликарбонат |

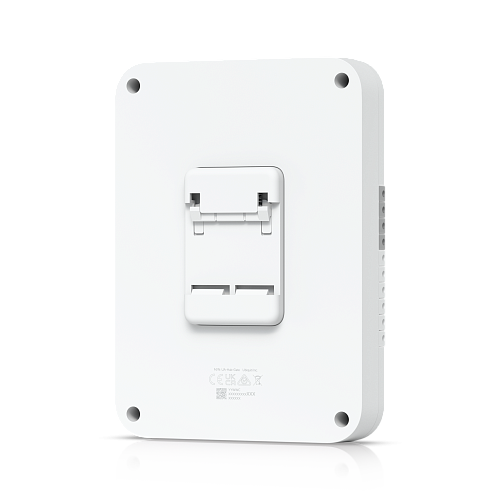

| Установка | Дин-рейка (входит в комплект) |
| Аппаратное обеспечение | |
| Сетевой интерфейс | (5) 10/100/1000 База-Т |
| Питание | PoE++ |
| Макс. энергопотребление | Без выхода PoE: 22 Вт С выходом PoE: 50 Вт |
| PoE-вход | 50 В постоянного тока, 1 А |
| PoE-выход | Сквозное PoE, (4) PoE, 50 В пост. тока, макс. 28 Вт |
| Кнопка | (1) Возврат к заводским настройкам |
| Цифровой вход | Запрос на выход из ворот, положение ворот, запрос на выход из боковой двери, положение боковой двери, аварийная ситуация |
| Сухое выходное реле | (2) Оператор: номинал 30 В постоянного тока, до 1 А (1) Вспомогательный: номинал 30 В постоянного тока, до 1 А |
| Выходное реле с питанием | Замок боковой двери: 12 В постоянного тока, до 1 А. |
| Рабочая среда | Использование внутри помещения только с самим устройством Использование на открытом воздухе с водонепроницаемой распределительной коробкой |
| Рабочая температура окружающей среды | от -30 до 60° C |
| Рабочая влажность окружающей среды | от 5 до 90 % без конденсации |
| Сертификаты | CE, FCC, IC |
| Светодиодные индикаторы | |
| PoE в | Горит белым: ожидается внедрение Горит синим: принято, устройство готово Мигает бело-синим: обновляется прошивка |
| PoE выход | Не горит: соединение не установлено или канал передачи данных отсутствует. Постоянный белый: соединение установлено, канал передачи данных включен. |
| Входные клеммы | Не горит: нет провода Горит белым: провод подключен Мигает белым: активный сигнал |
| Выходные реле | Не горит: нет провода Горит белым: провод подключен Мигает белым: реле сработало |
| UA-Домофон Механические |
|
| Размеры | 324,8 х 113,7 х 28,3 мм |
| Масса | Устройство: 965 г Кронштейн: 445 г |
| Материал корпуса | Алюминиевый сплав, УФ-стабилизированный поликарбонат, стекло. |
| Монтажный материал | Нержавеющая сталь с порошковым покрытием |
| Монтаж | Настенное крепление, адаптер к подставке на гибкой стойке (входит в комплект) Угловое крепление к поверхности, монтаж заподлицо (дополнительно) Комплект солнцезащитного козырька (дополнительно) |
| Защита от атмосферных воздействий | IP65 |
| Аппаратное обеспечение | |
| Сетевой интерфейс | (1) порт GbE RJ45 |
| Возможности подключения | Bluetooth 4.2 NFC |
| Питание | PoE UL 294 Блок питания класса 2 с ограничением мощности UL 60950-1/62368-1 Блок питания LPS/PS2 |
| Поддерживаемый диапазон напряжения | 48 В постоянного тока |
| Макс. энергопотребление | 13 Вт |
| Защита от ЭСР/ЭМИ | Воздух: ±15 кВ, контакт: ±8 кВ |
| Датчики | Датчик приближения Датчик АЛС |
| Камера | 3264 x 2448, 8 МП Г: 79,4°, В: 97,5°, Д: 118,2° |
| Дисплей | Диагональ 177 мм |
| Разрешение | 1024 x 600 (16:9) |
| Яркость дисплея | Макс. 1000 нит (типичное) |
| Технология сенсорного экрана | Емкостный мультитач |
| Микрофон | Да |
| Громкоговоритель | (1) 4 Ом, 2 Вт |
| Светодиодные индикаторы | (1) Индикатор низкой температуры LCM: оранжевый (LCM выключается, когда температура ниже -25°C, но система работает нормально) (1) Светодиодный прожектор (13) Светодиодная подсветка клавиатуры |
| Кнопка | (1) Возврат к заводским настройкам |
| Частота NFC | 13,56 МГц |
| Расстояние чтения NFC | < 30 мм |
| Стандарты NFC | ISO 14443A, 14443B, 15693 |
| Технология NFC | NFC Tag 1,2,3,4,5 MIFARE Classic MIFARE Plus MIFARE Ultralight MIFARE DESFire |
| Рабочая температура окружающей среды | Устройство: от -30 до 60° C Дисплей:* от -25 до 60° C *Дисплей выключится, когда температура окружающей среды выше или ниже рабочей температуры дисплея, но другие функции продолжат работать. (Действует после прошивки версии 1.0.66) |
| Рабочая среда | Наружное использование |
| Рабочая влажность окружающей среды | от 5 до 90 % без конденсации |
| Информация о программном обеспечении | Версию программного обеспечения продукта можно проверить на https://unifi.ui.com |
| Уровень UL 294 | Разрушительная атака: Уровень I Защита линии: Уровень I Выносливость: Уровень I Резервное питание: Уровень I |
| Заявление UL 294 | Соответствие спецификациям IEEE 802.3 не было проверено в рамках UL 294. Оборудование соответствует разделу Национального электротехнического кодекса, ANSI/NFPA 70, статья 725.121, Источники питания для цепей класса 2 и класса 3. |
| Требования к кабелю PoE | Кабель 5e — это минимальная рекомендуемая категория производительности. Используемая категория производительности должна соответствовать скорости передачи, требуемой на месте установки. Минимальное сечение проводника, разрешенное для подключения между PSE или инжектором питания и PD, должно составлять 26 AWG (0,13 мм 2 ). для патч-кордов; 24 AWG (0,21 мм 2 ) для горизонтального или вертикального кабеля. |
| Класс CAN/ULC-60839-11-1 | Оценка: 1 |
| Сертификаты | CE, FCC, IC, UL 294, CAN/ULC-60839-11-1 |
| Номер документа, дата выпуска и/или уровень редакции | UA-Intercom, V01 |

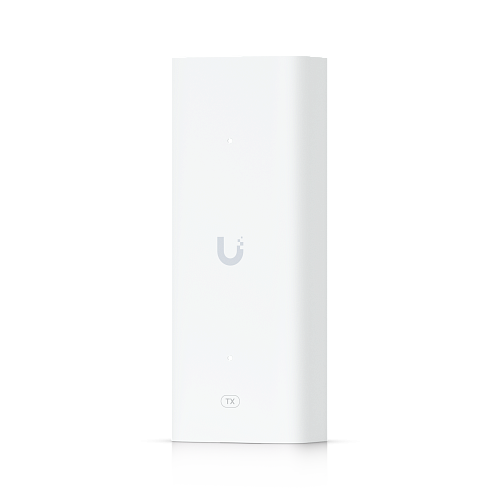

| UACC-Extender-2Wire-PoE-Tx/Rx Механические |
|
| Размеры | 40 х 105 х 25 мм |
| Масса | Вход PoE: 77 г Выход PoE: 79 г |
| Материал корпуса | Поликарбонат |
| Монтажный материал | Поликарбонат |
| Аппаратное обеспечение | |
| Сетевой интерфейс | (1) 10/100 MbE (1) Домашняя розетка ВЫКЛ. |
| Питание | PoE++ |
| Макс. энергопотребление | 3 Вт (без выхода PoE) |
| PoE-вход | (1) PoE++, 50 В постоянного тока, макс. 1,2А |
| PoE-выход | (1) PoE+, 48 В постоянного тока, 0,72 А |
| Защита от ЭСР/ЭМИ | Воздух: ±8кВ, контакт: ±4кВ |
| Светодиод | Белый |
| Рабочая температура окружающей среды | От -10 до 40° C |
| Рабочая влажность окружающей среды | от 5 до 95 % без конденсации |
| Сертификаты | CE, FCC, IC |

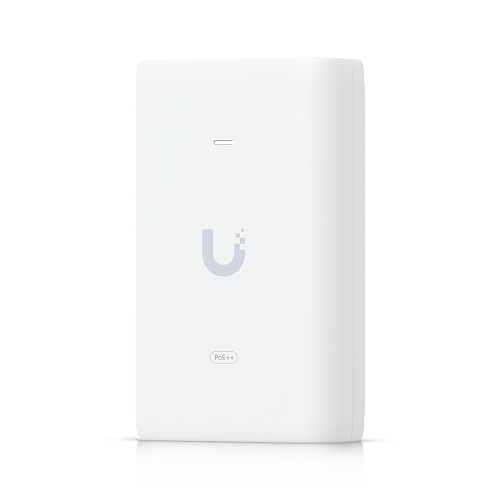

| U-PoE++ Технические характеристики |
|
| Модель | U-PoE++ |
| Размеры | 106 х 63 х 34 мм |
| Вес | 210 г |
| Выходное напряжение | 48 В постоянного тока @ 1,25 А |
| Индикатор активности локальной сети | Нет |
| Гигабитный LAN-порт | Да |
| Возможность удаленного сброса | Нет |
| Кнопка сброса | Нет |
| Номинальное напряжение | 100–240 В переменного тока при 50/60 Гц |
| Входной ток | 1,3 А при 120 В переменного тока 0,75 А при 230 В переменного тока |
| Пусковой ток | <100 А пиковое при 120 В переменного тока <200 А пиковое при 230 В переменного тока |
| Эффективность | 85+% |
| Выходная пульсация | 1% макс. |
| Частота переключения | 65 кГц |
| Регулирование линии | ≤ 1% |
| Регулирование нагрузки | ≤ 3% |
| 2-парное питание | Нет |
| 4-парное питание | Контакты 1, 2, 4, 5 (+) и 3, 6, 7, 8 (-) |
| Разъем переменного тока | IEC-320 C6 |
| Ввод данных/PoE | Экранированный разъём RJ45 |
| Защита от перегрузки | Разница и общий режим |
| Защита от зажима | Данные 11 В, мощность 60 В |
| Макс. импульсный разряд | Мощность 1500 А (8/20 мкс) |
| Пиковый импульсный ток | Данные 36 А (10/1000 мкс) |
| Шунтирующая емкость | <5 пФ данных |
| Время отклика | <1 нс |
| Питание | Универсальный вход переменного тока, 100–240 В переменного тока, 50/60 Гц |
| Источник питания | AC/DC |
| Поддерживаемый диапазон напряжения | 100–240 В переменного тока |
| Макс. Мощность PoE+ на порт от PSE | 60 Вт |
| Рабочая температура окружающей среды | От 0 до 40° C |
| Температура хранения | от -30 до 70°C |
| Рабочая влажность окружающей среды | от 10 до 95 % без конденсации |
| Сертификаты | CE, FCC, IC, UL, UKCA, KC, CCC, KC, RoHS |
