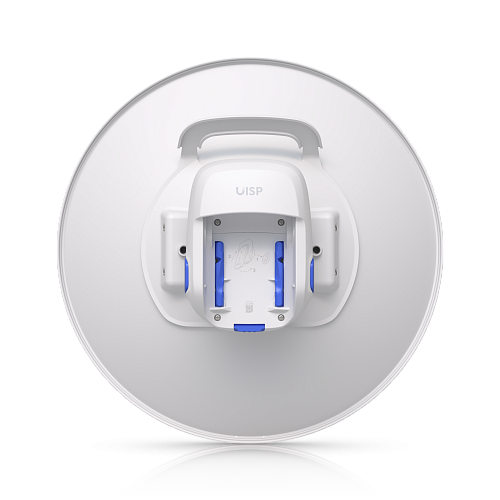

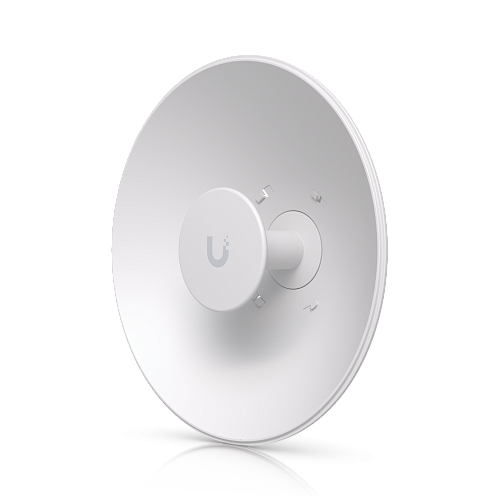

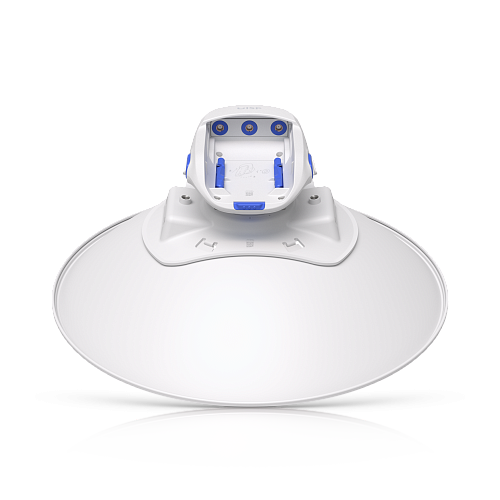

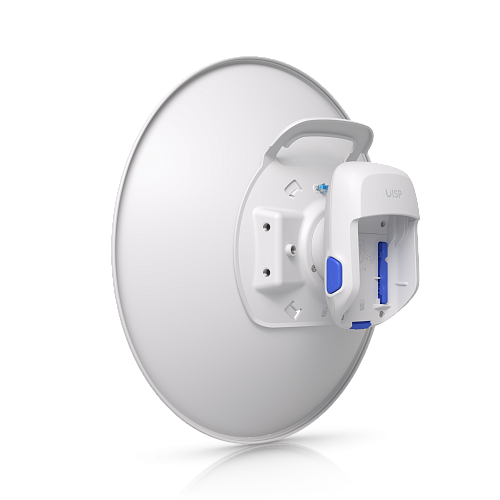

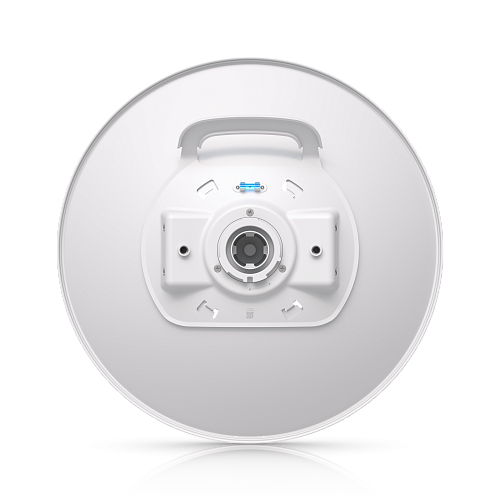

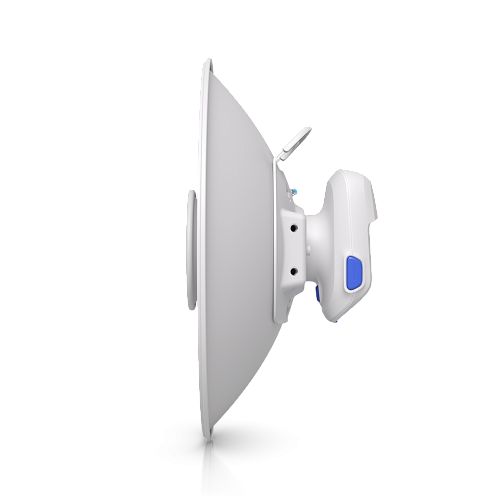

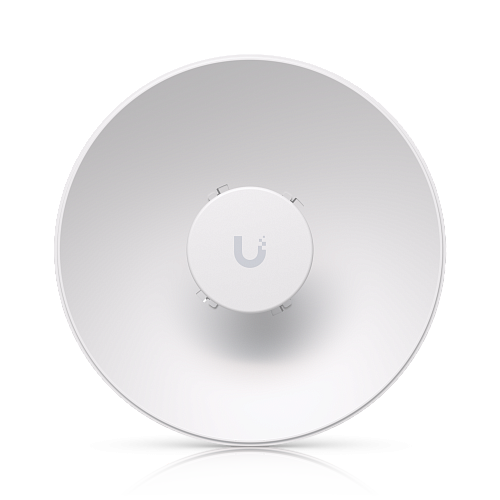

Ubiquiti UISP Dish Mini — это компактная направленная антенна диапазона 5–7 ГГц с коэффициентом усиления 26 dBi, предназначенная для построения высокопроизводительных беспроводных каналов «точка-точка». Конструкция обеспечивает прямое подключение радиомодулей (Wave MLO5, airFiber 5XHD, airMAX Rocket Prism AC), что упрощает установку и снижает количество дополнительных компонентов.
Основные характеристики и преимущества
- Высокое усиление сигнала — 26 dBi для стабильной передачи данных на дистанции более 30 км.
- Компактные размеры — антенна диаметром Ø420 мм облегчает монтаж и минимизирует нагрузку на мачту.
- Надёжная конструкция — корпус из оцинкованной стали с порошковым покрытием и поликарбонатом, степень защиты IPX6.
- Устойчивость к погодным условиям — выдерживает скорость ветра до 200 км/ч и ветровую нагрузку до 348 Н.

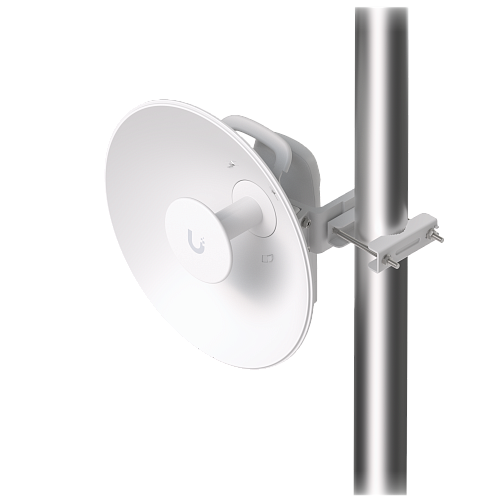

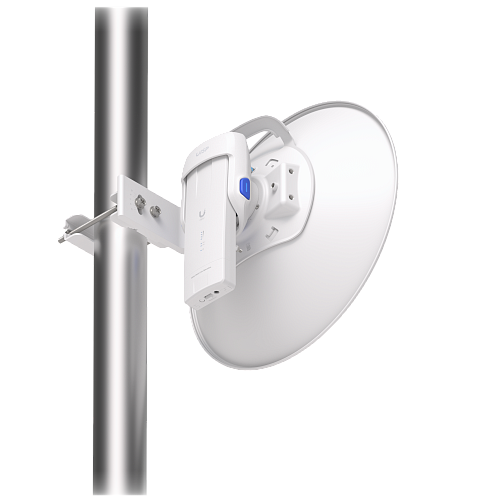

- Удобство монтажа — комплект выравнивания в наборе, механическая регулировка по углу наклона ±20°, совместимость с мачтами диаметром 32–76 мм.

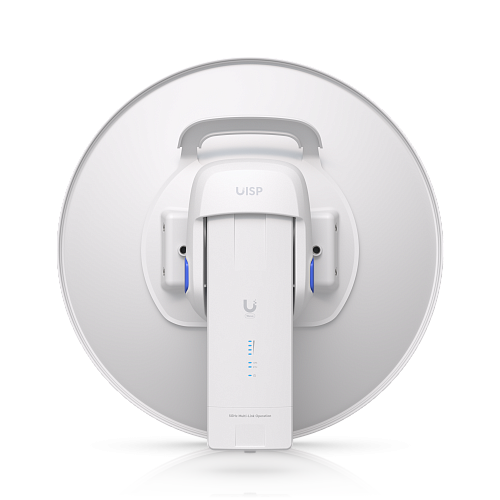

- Прямая интеграция с радиомодулями — обеспечивает простое и надёжное подключение без переходников.
Особенности сборки
| Механические характеристики | |
| Габариты |
Антенна: Ø420 × 140 мм Антенна с волноводом: Ø420 × 211.3 мм |
| Вес |
Антенна: 1.95 кг Крепление: 1 кг Волновод: 0.45 кг |
| Материал корпуса |
Антенна: Оцинкованная сталь с порошковым покрытием, UV-стабилизированный поликарбонат Волновод: Алюминиевый сплав, UV-стабилизированный поликарбонат |
| Материал крепления | Оцинкованная сталь с порошковым покрытием, алюминиевый сплав |
| Устойчивость к ветру | До 200 км/ч |
| Нагрузка от ветра | 348 N при 200 км/ч |
| Крепление | Монтаж на мачту |
| Комплект для выравнивания | Включён |
| Регулировка | ±20° по углу наклона |
| Диаметр мачты | Ø1.25–3" (Ø32–76 мм) |
| Защита от влаги | IPX6 |
| Аппаратные характеристики | |
| Диапазон частот | 5.15 – 6.875 ГГц |
| Диаграмма направленности |
Азимут: 5.8 – 9° (3 дБ) / 7.6 – 12.5° (6 дБ) Элев. угол: 5.8 – 9° (3 дБ) / 7.6 – 12.5° (6 дБ) |
| Электрический наклон | 0° |
| Макс. КСВН | 2:1 |
| Поляризация | Двойная линейная |
| Разделение поляризаций | 15 дБ |
| Совместимость с NDAA | ✓ |
