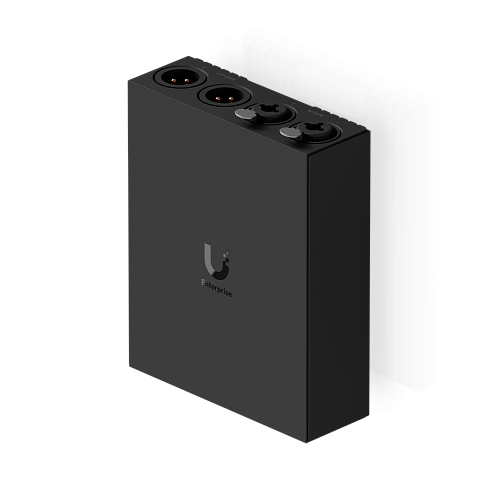

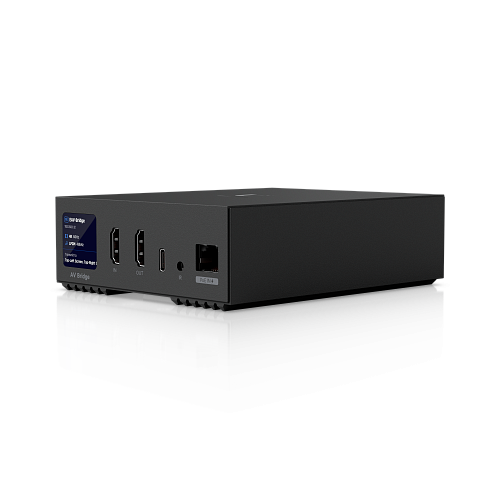

Ubiquiti UniFi Enterprise Audio/Video Bridge — компактный AV-over-IP трансивер для передачи видео 4K60 и профессионального аудио через IP-сеть. Устройство может работать как источник или приёмник сигнала, объединяя HDMI и XLR-интерфейсы в единую AV-инфраструктуру с централизованным управлением.
- Передача видео 4K 60 FPS по AV-over-IP
- HDMI 2.0 вход и выход
- Профессиональные XLR-аудиовходы и выходы
- Поддержка фантомного питания 48 В
- Потоковая передача 1-к-1 и 1-к-N
- Поддержка видеостен до 8×8
- Питание PoE+

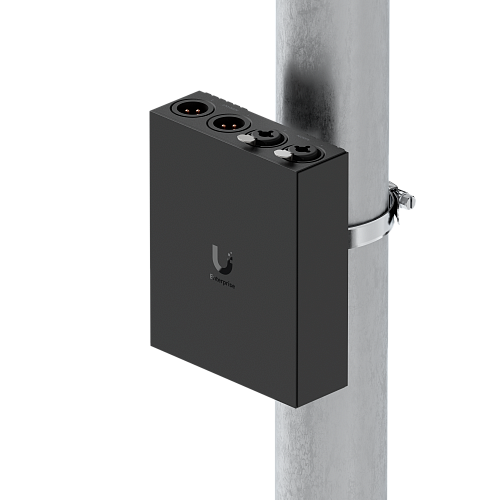

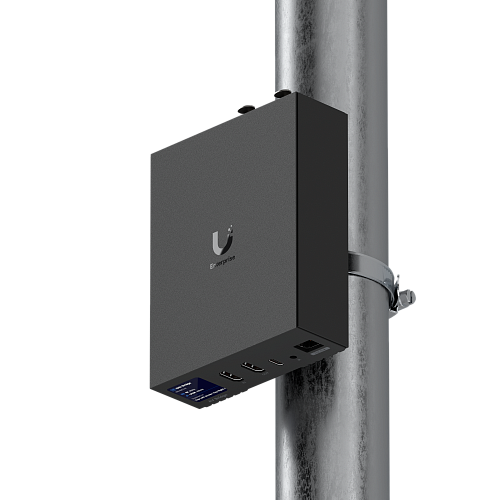

- Компактный корпус для настенного, DIN- или мачтового монтажа
Enterprise Audio/Video Bridge предназначен для студий, переговорных комнат, концертных площадок, цифровых вывесок и профессиональных AV-инсталляций. Устройство обеспечивает стабильную передачу мультимедийного сигнала с минимальными задержками и поддерживает интеграцию в экосистему UniFi AV. Благодаря поддержке HDMI 2.0, профессионального XLR-аудио и гибким вариантам монтажа трансивер подходит для широкого спектра аудио- и видеосценариев.
Особенности конструкции
Развертывание

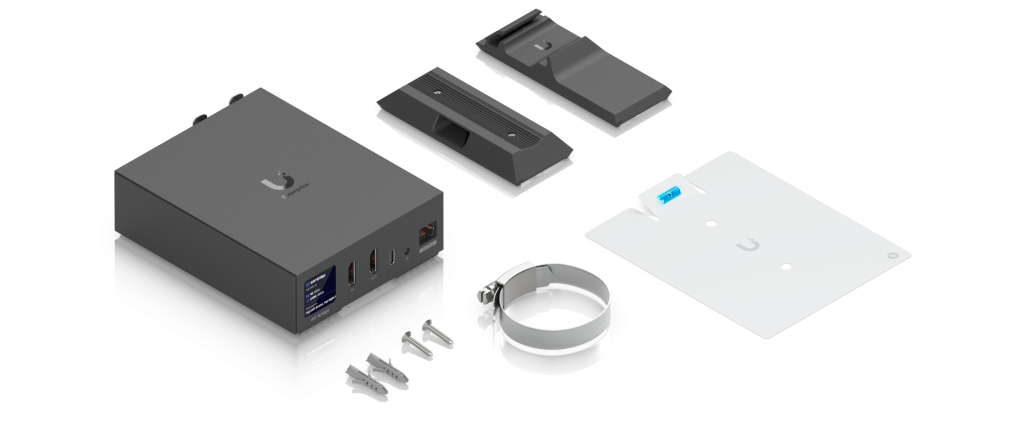

Комплектация
Часто задаваемые вопросы (FAQ)
Enterprise Audio/Video Bridge — это устройство для AV-потоковой передачи по IP-сети. Оно работает как AV-мост для HDMI и аналогового аудио, позволяя переключаться между режимами передатчика (кодирование входящего сигнала) и приёмника (декодирование выходящего сигнала) для потоковой передачи аудио и видео в реальном времени.

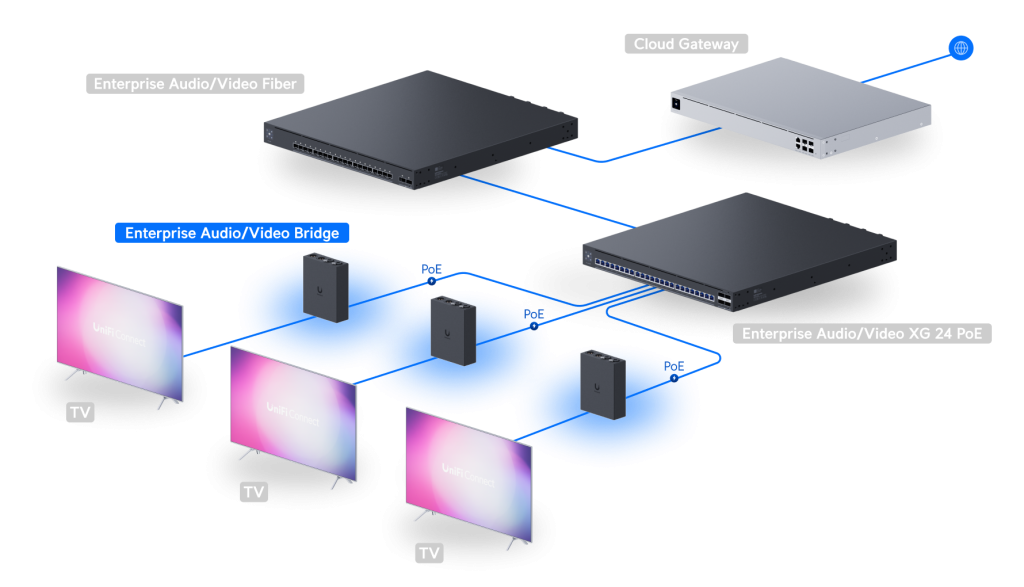

Устройство управляется через приложение UniFi Network и полностью совместимо с коммутаторами Enterprise Audio/Video XG 24 PoE и Enterprise Audio/Video Fiber, обеспечивая единую сетевую инфраструктуру и высококачественную передачу аудио и видео.
Для работы Enterprise Audio/Video Bridge требуется сетевое подключение 1 Гбит/с и поддержка Jumbo Frames.
Enterprise Audio/Video Bridge поддерживает разрешения 4K UHD, 1080p и 720p с частотой до 60 кадров в секунду как для входящего, так и для исходящего сигнала, а также цветовые форматы RGB (High/Low) и YCbCr в конфигурациях 4:4:4, 4:2:2 и 4:2:0.
Enterprise Audio/Video Bridge поддерживает видеостены размером до 8 × 8 панелей, что позволяет создавать конфигурации максимум из 64 дисплеев.
Enterprise Audio/Video Bridge получает питание по технологии 802.3at PoE+.
Для обеспечения чистого и стабильного звучания при использовании Enterprise Audio/Video Bridge необходимо соблюдать правильную схему подключения аудиокабелей. Корректное подключение помогает снизить уровень помех и обеспечивает надёжную передачу звука.
Для подключения XLR к RCA используйте следующую распиновку:
- Сигнал: XLR Pin 2 → центральный контакт RCA
- Земля: XLR Pin 1 и Pin 3 объединяются и подключаются к внешнему контакту RCA
| Конструкция | |

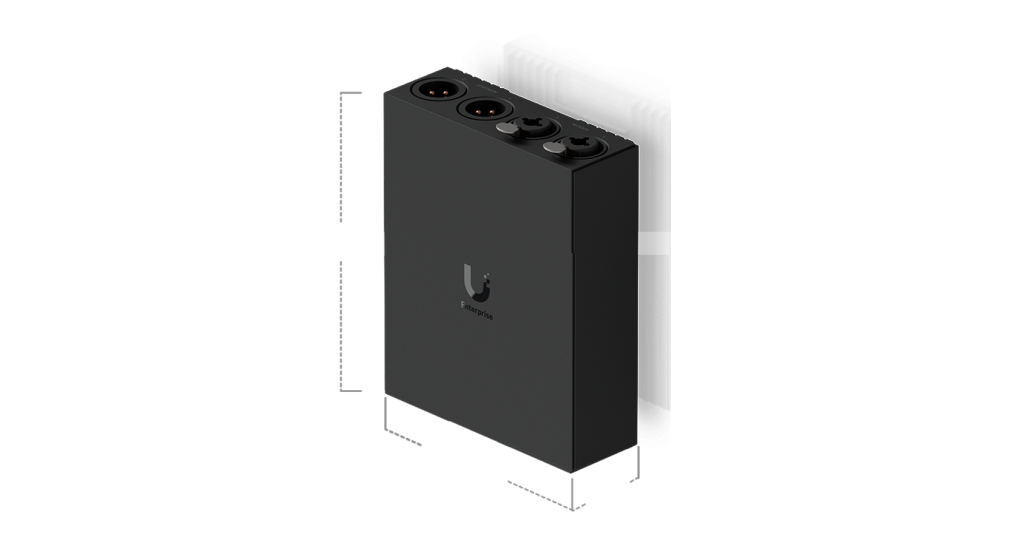

| Размеры | 109 × 134.4 × 40.4 мм |
| Вес | 560 г |
| Материал корпуса | Алюминий |

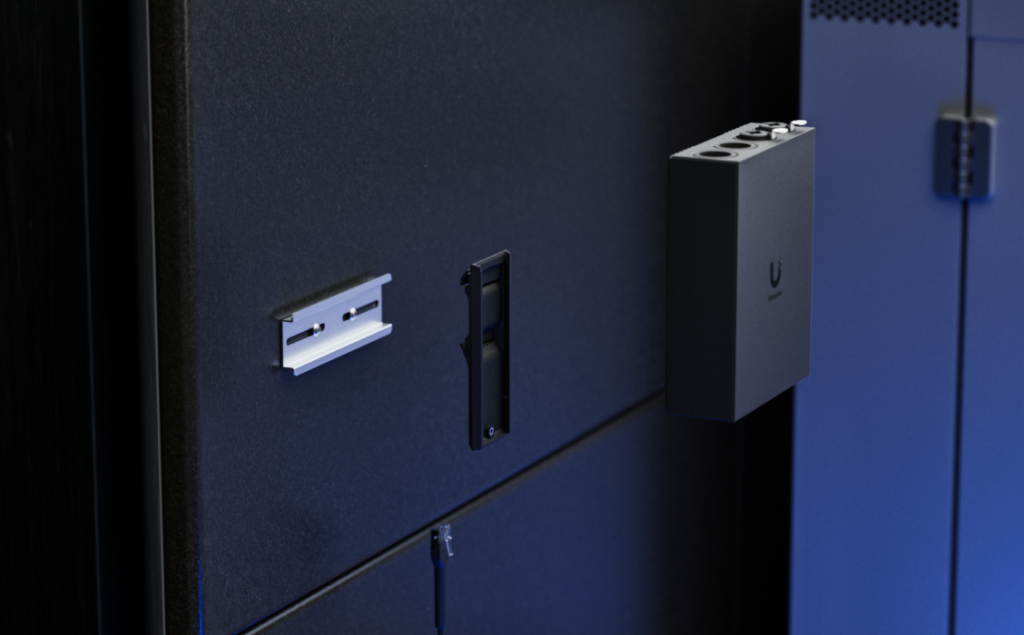

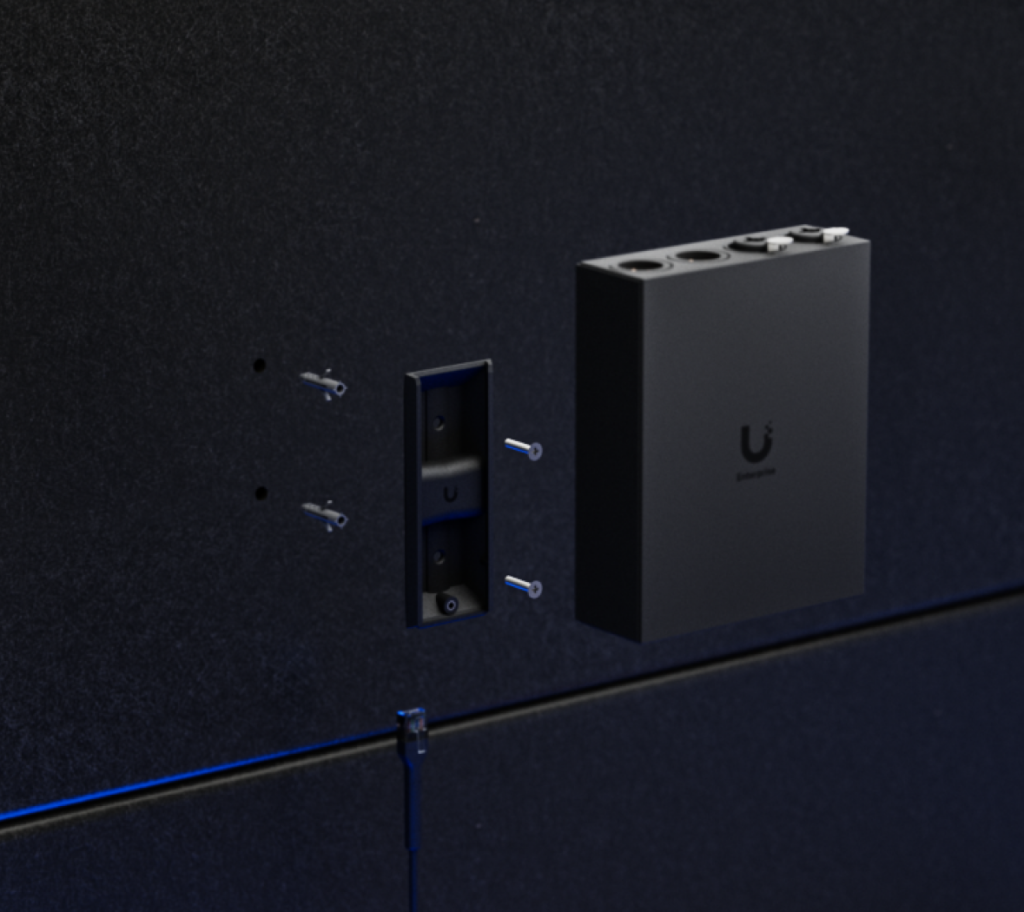

| Варианты монтажа | DIN-рейка, стена, мачта |
| Диаметр крепления на мачту | 38–50 мм |
| Аудио | |
| Аудиовыход | Моно / стерео |
| Формат окружающего звука | PCM |

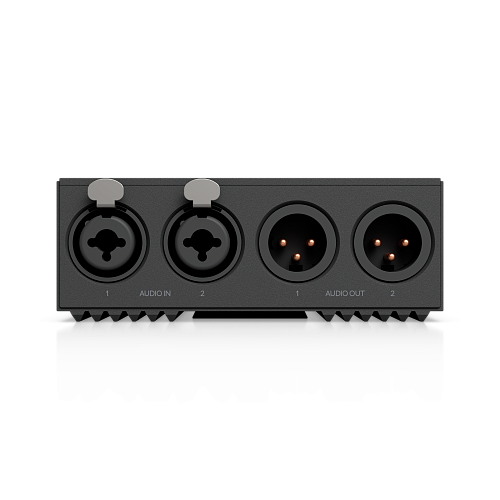

| Аудиовходы |
(1) HDMI-вход (2) аналоговых XLR-входа (female) с комбинированным входом 6.35 мм, поддержка фантомного питания 48 В DC |
| Аудиовыходы |
(1) HDMI-выход (2) аналоговых XLR-выхода (male) |
| Частотный диапазон | 20 Гц – 20 кГц ±0.5 дБ |
| Видео | |
| Видеовход | (1) HDMI 2.0, 4K при 60 Гц (60 FPS) |
| Видеовыход | (1) HDMI 2.0, 4K при 60 Гц (60 FPS) |
| Поддерживаемые форматы видео | 480p / 720p / 1080p / 4K |
| Распределение сигнала |
Потоковая передача 1-к-1 и 1-к-N Конфигурация видеостены до 8×8 |

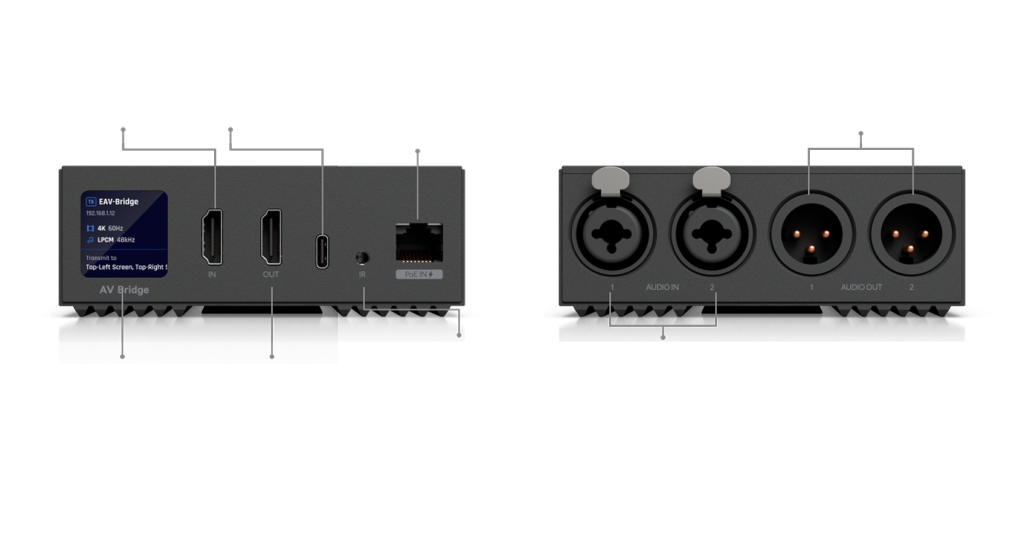

| Аппаратная часть | |
| Сетевой интерфейс | (1) порт 1 Гбит/с RJ45 PoE+ In с подсветкой Etherlighting™ |
| Универсальный порт | (1) USB Type-C 5 В, 1 А |
| IR-подключение | (1) аудиоразъём 3.5 мм для входа или выхода |
| Питание | PoE+ |
| Максимальное энергопотребление | 14 Вт |
| Etherlighting™ | Ethernet |
| Дисплей | (1) сенсорный экран 1.3" |
| Кнопка | (1) Factory Reset |
| Рабочая температура | от -5 до +40 °C |
| Рабочая влажность | 5–90% без конденсации |
| Соответствие NDAA | ✓ |
| Сертификация | FCC, IC, CE |
