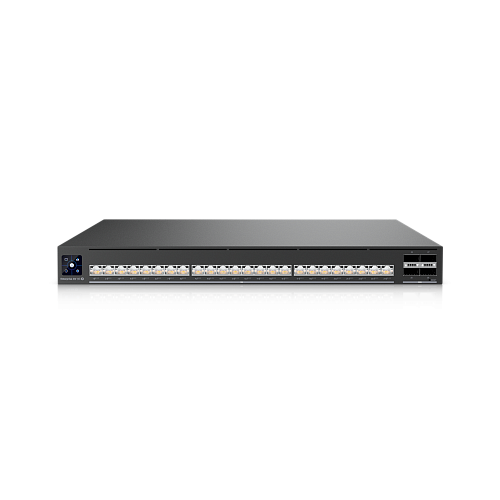

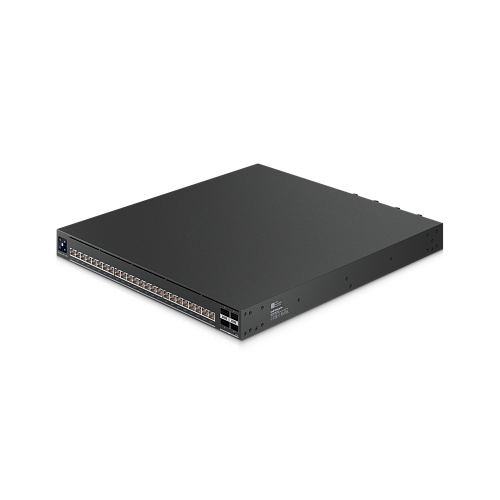

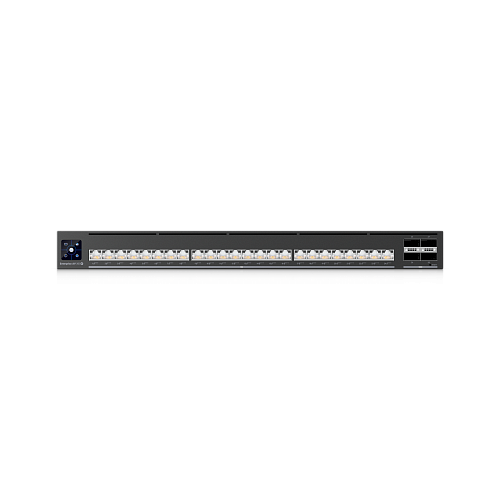

Ubiquiti UniFi Enterprise Audio/Video XG 24 PoE — высокопроизводительный L3-коммутатор для AV-over-IP инфраструктуры, студий, вещательных комплексов, концертных площадок и корпоративных медиасетей. Устройство обеспечивает высокоскоростную передачу мультимедийного трафика, точную синхронизацию и питание профессионального AV-оборудования через PoE+++.
- (24) порта 10 Гбит/с RJ45 PoE+++
- (4) порта 100 Гбит/с QSFP28
- Общий бюджет PoE до 2150 Вт
- Поддержка SMPTE ST 2110, Dante, AES67 и SDVoE
- PTPv2 и высокоточная синхронизация OCXO
- SMA-порт для внешней GPS-синхронизации
- Функции коммутации уровня L3

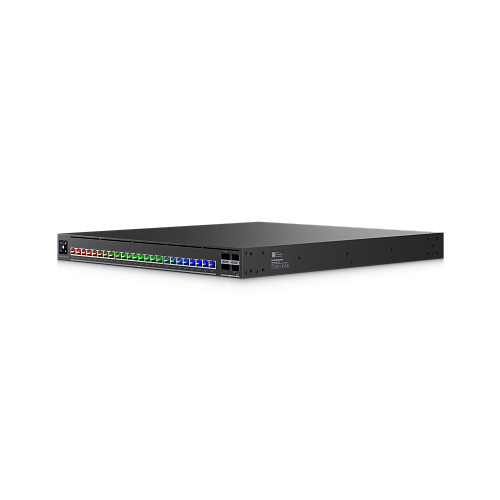

- Подсветка Etherlighting™ для визуальной индикации портов
Enterprise Audio/Video XG 24 PoE разработан для сетей, где особенно важны высокая пропускная способность, стабильная синхронизация и минимальные задержки. Коммутатор поддерживает расширенные функции L2/L3, профили Pro AV и централизованное управление через UniFi Network. Благодаря поддержке 100G uplink-подключений, высокому бюджету PoE и профессиональным AV-протоколам устройство отлично подходит для стадионов, концертных систем, видеостен, медиаплощадок и масштабных AV-инсталляций.

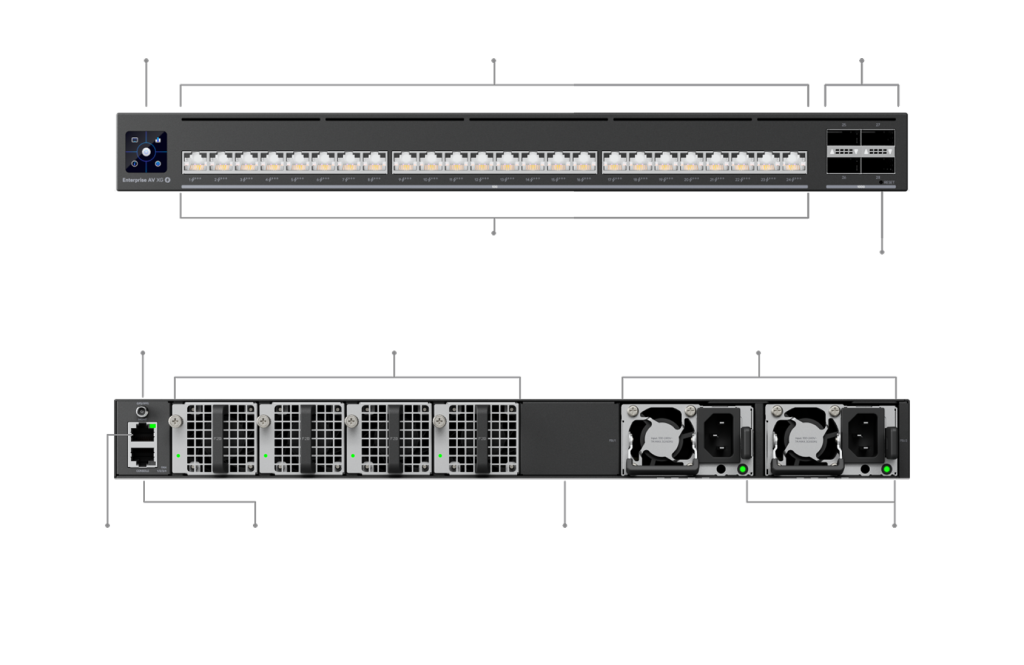

Особенности конструкции

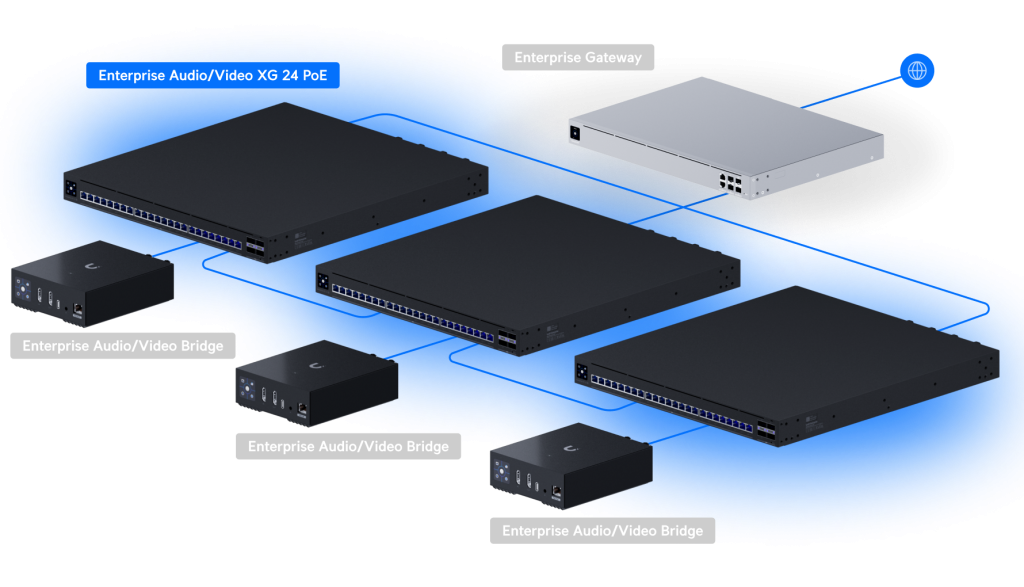

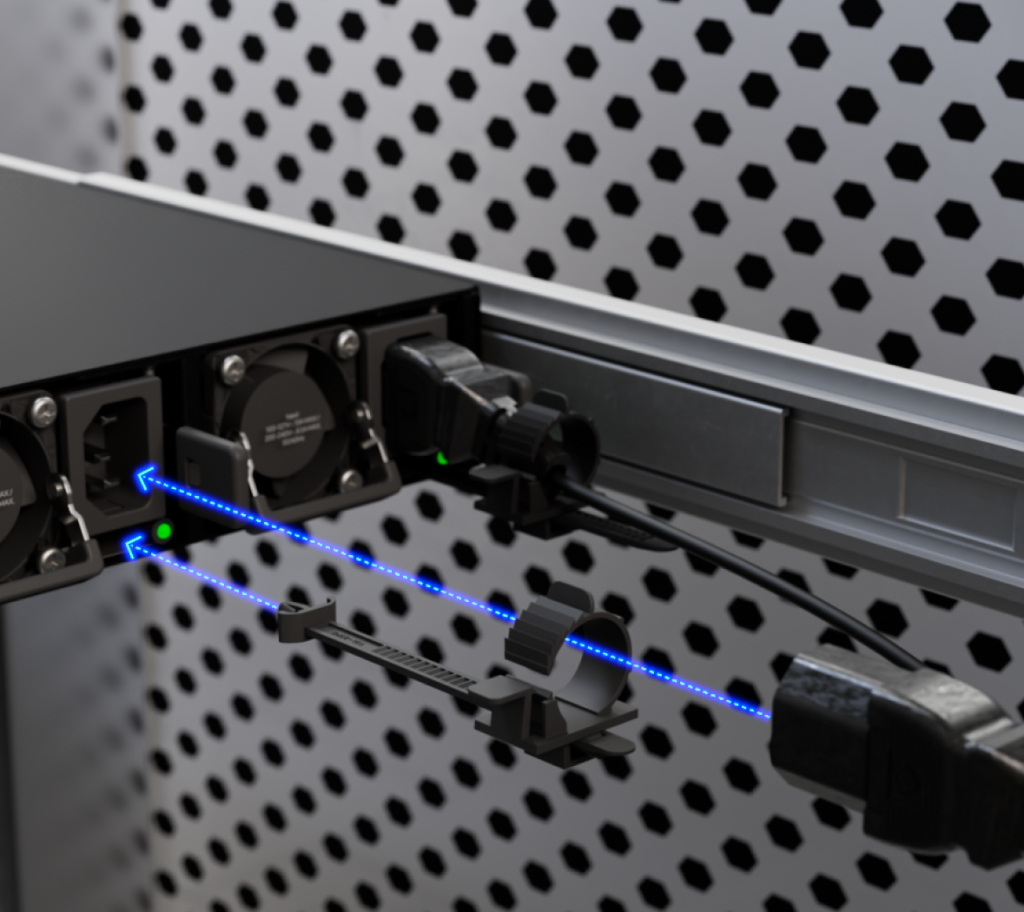

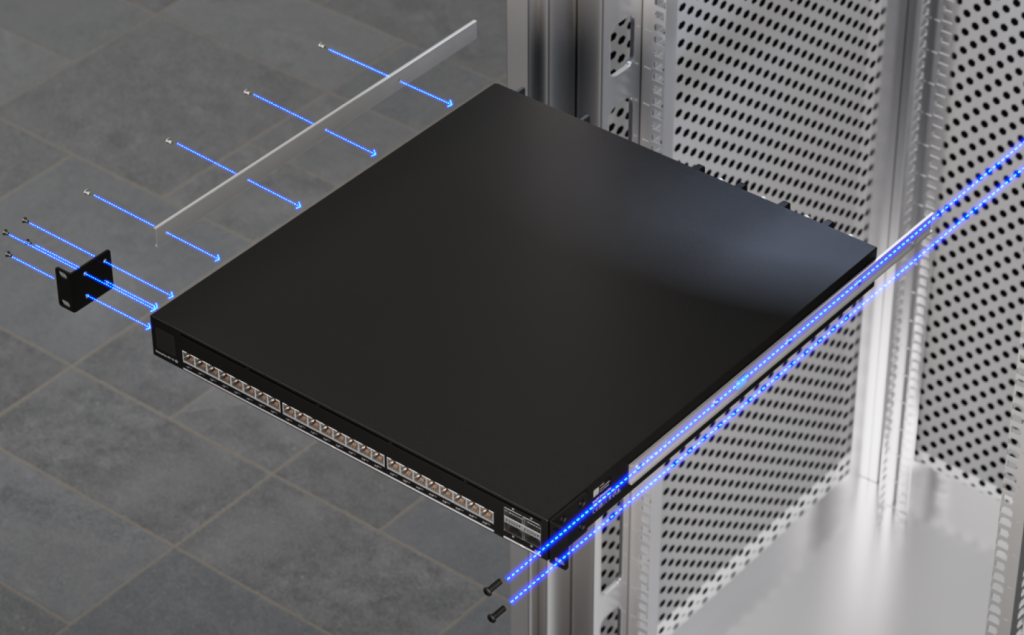

Развертывание

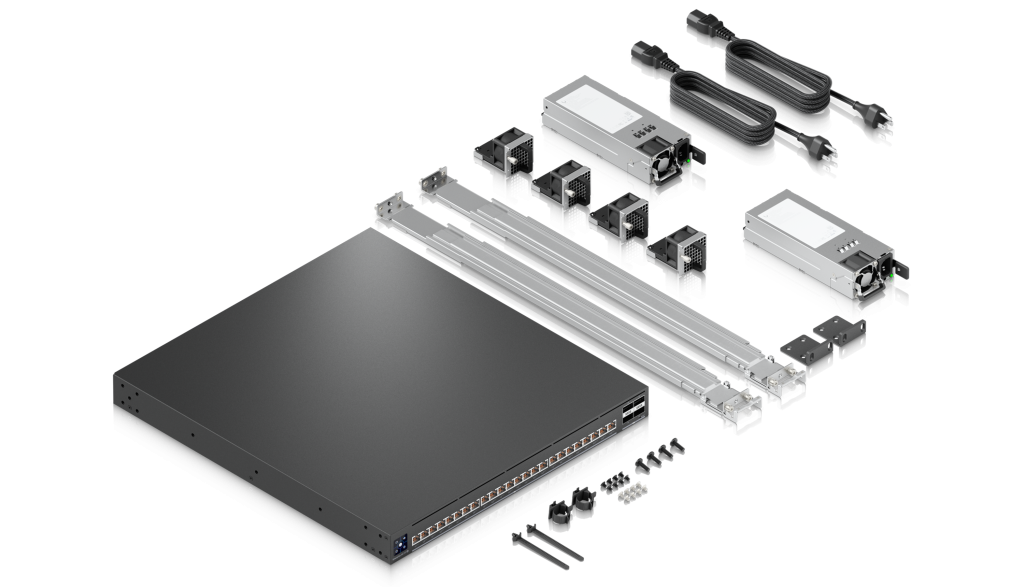

Комплектация
Часто задаваемые вопросы (FAQ)
Precision Time Protocol (PTP) — это сетевой стандарт для высокоточной синхронизации времени между устройствами, что особенно важно для AV-систем, требующих точного тайминга.
Enterprise Audio/Video XG 24 PoE поддерживает три режима PTP:
- Grandmaster (GM): работает как основной источник времени для сети и синхронизируется с GPS-источником времени, подключённым к SMA-порту.
- Boundary Clock (BC): получает синхронизацию от Grandmaster и передаёт её downstream-устройствам.
- Transparent Clock (TC): пересылает PTP-сообщения с компенсацией задержки прохождения через коммутатор.
Enterprise Audio/Video XG 24 PoE поддерживает широкий спектр AV-протоколов, включая SMPTE ST 2110, SDVoE, Dante, AES67 и другие.
Также поддерживаются Precision Time Protocol (PTP), IGMP Snooping, Quality of Service (QoS) и встроенные профили Pro AV для оптимизации AV-сетей с низкой задержкой на базе высокоплотных 10GbE-подключений.
SMA-порт используется в режиме Grandmaster (GM) для синхронизации с GPS-источником времени.
Порт OOB Management обеспечивает выделенный доступ, независимый от основного сетевого трафика. Это позволяет администраторам управлять коммутатором через SSH даже при недоступности доступа по сети.
Нет. Подключение Enterprise Audio/Video XG 24 PoE возможно только через порты RJ45 или QSFP28.
Консольный порт обеспечивает прямой последовательный доступ к интерфейсу командной строки (CLI) для диагностики и восстановления коммутатора. Он позволяет администраторам получить доступ к Enterprise Audio/Video XG 24 PoE даже при недоступности управления по сети.
| Общие характеристики | |

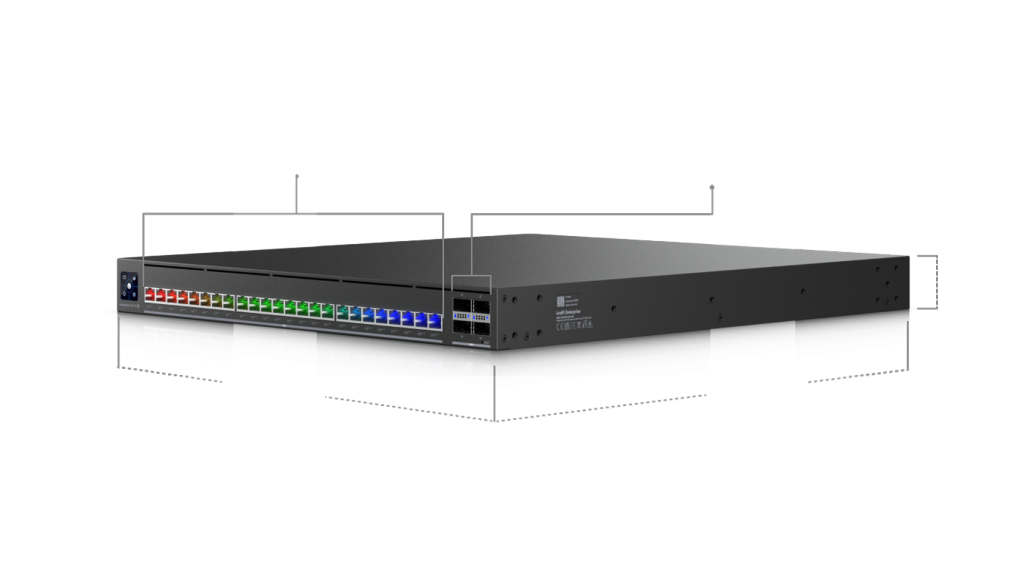

| Размеры | 442.4 × 480 × 43.7 мм |
| Порт управления | (1) порт управления 1 Гбит/с RJ45 |
| Порты 10 GbE RJ45 | (24) порта 10 Гбит/с RJ45 PoE+++ |
| Порты 100G QSFP28 | (4) порта 100 Гбит/с QSFP28 |
| Консольный порт | (1) |
| SMA-порт | (1) SMA-порт для внешней GPS-синхронизации |
| Максимальная мощность PoE | До PoE+++ |
| Общий бюджет PoE |
2150 Вт (200–240 В AC, Shared Mode) 1850 Вт (100–120 В AC, Shared Mode) 1050 Вт (200–240 В AC, Redundant Mode) 850 Вт (100–120 В AC, Redundant Mode) |
| Резервирование | (2) модуля питания и (4) вентилятора с горячей заменой |
| Функции коммутации уровня L3 | ✓ |
| Форм-фактор | Стоечный, 1U |
| Etherlighting™ | ✓ |
| Производительность | |
| Коммутационная ёмкость | 1280 Гбит/с |
| Неблокируемая пропускная способность | 640 Гбит/с |
| Скорость пересылки пакетов | 810 Mpps |
| Поддерживаемые VLAN | 1000 |
| Размер таблицы MAC-адресов | 32 000 |
| Статические маршруты IPv4 | 512 |
| Размер буфера пакетов | 8 МБ |
| ACL IPv4 | 256 |
| ACL MAC | 256 |
| Функции уровня L3 | |
| DHCP-сервер | ✓ |
| DHCP Relay | ✓ |
| Inter-VLAN Routing | ✓ |
| Статическая маршрутизация | ✓ |
| Функции уровня L2 | |
| LACP-агрегация портов | ✓ |
| STP и RSTP | ✓ |
| QoS (DSCP) | ✓ |
| PTPv2 | ✓ |
| Профили Pro AV | Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron |
| Расширенная настройка IGMP | ✓ |
| IGMP Snooping | ✓ |
| Управление 802.1X | ✓ |
| ACL на основе MAC и изоляция устройств | ✓ |
| DHCP Snooping и Guarding | ✓ |
| Ограничение исходящей скорости | ✓ |
| Flow Control | ✓ |
| Storm Control | ✓ |
| Ограничение Multicast/Broadcast | ✓ |
| Блокировка MAC-адресов | ✓ |
| ACL на основе IP и изоляция сети | ✓ |
| Ограничение портов по MAC | ✓ |
| Изоляция портов | ✓ |
| Зеркалирование портов | ✓ |
| Jumbo Frames | ✓ |
| LLDP-MED | ✓ |
| Voice VLAN | ✓ |
| Loop Protection | ✓ |
| Virtual Network Override | ✓ |
| Аппаратная часть | |
| PoE-порты | 24 × PoE+++ |
| Максимальная мощность PoE на порт |
PoE: 15.4 Вт PoE+: 30 Вт PoE++: 60 Вт PoE+++: 90 Вт |
| Максимальное энергопотребление |
150 Вт (без PoE) 2400 Вт (с PoE) |
| Питание | (2) универсальных входа 100–240 В AC, 50/60 Гц |

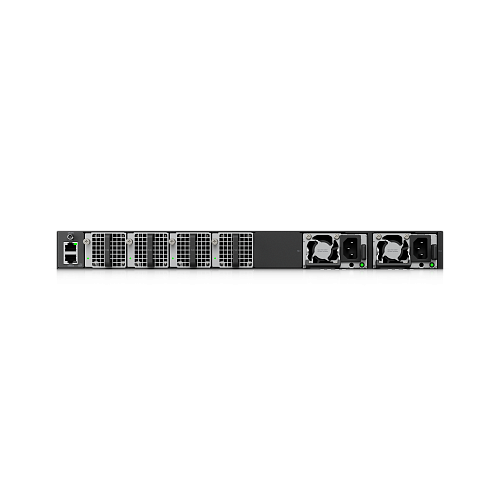

| Вход питания | (2) AC-входа с модулями питания горячей замены |
| Блок питания | (2) модуля питания AC/DC 1200 Вт с горячей заменой |
| Поддерживаемое напряжение | 100–240 В AC |
| Управление | Ethernet, AR, последовательная консоль |
| Тепловыделение | 512 BTU/ч (без PoE) |
| Вес без креплений | 9.85 кг |
| Вес с креплениями | 9.95 кг |
| Материал корпуса | Сталь SGCC |
| Материал крепления | Сталь SGCC |

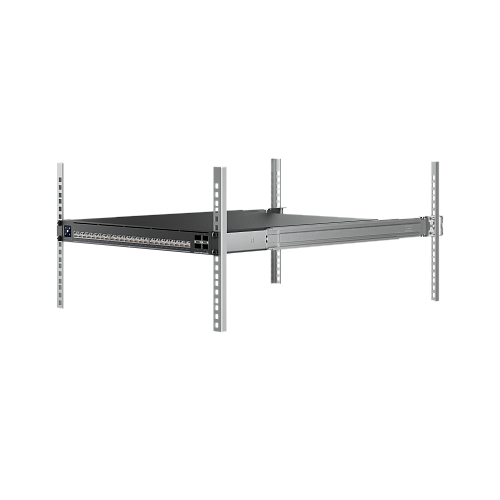

| Поддерживаемая глубина стойки | 482.6 мм, глубина стоек от 650 до 1000 мм |
| Дисплей | 1.3" сенсорный экран |
| Система охлаждения | (4) модуля вентиляторов с горячей заменой |
| ESD-защита | Воздух: ±2 кВ, контакт: ±8 кВ |
| Рабочая температура | от -5 до +40 °C |
| Рабочая влажность | 10–90% без конденсации |
| Подсветка Etherlighting™ | Ethernet, QSFP28 |
| LED-индикаторы | Ethernet, PSU, Fan |
| Соответствие NDAA | ✓ |
| Сертификация | CE, FCC, IC |
