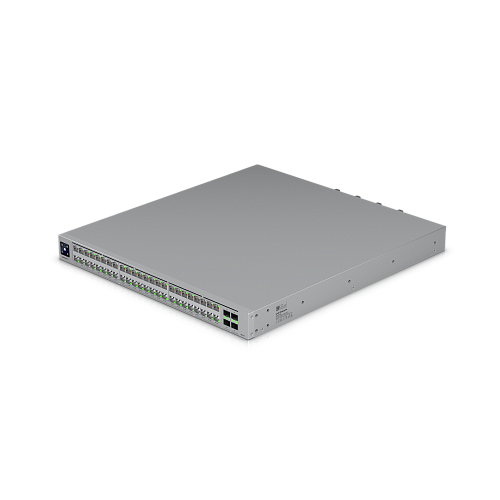

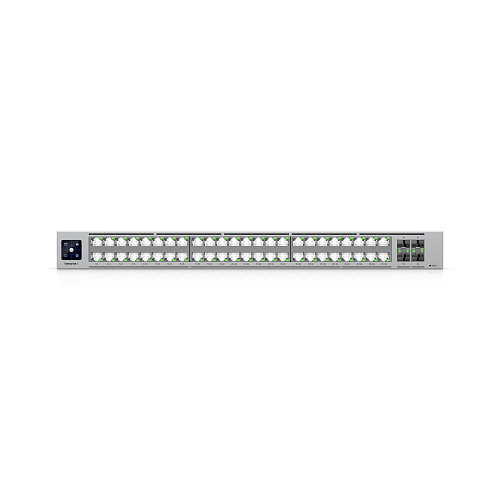

Ubiquiti UniFi Enterprise Campus 48S (ECS-48S) — высокопроизводительный управляемый коммутатор Layer 3 для построения крупных корпоративных, кампусных и магистральных сетей. Модель располагает 48 многоскоростными портами RJ45, высокоскоростными интерфейсами SFP28 и QSFP28, поддерживает стекирование и рассчитана на сетевую инфраструктуру с высокими требованиями к пропускной способности, масштабируемости и отказоустойчивости.

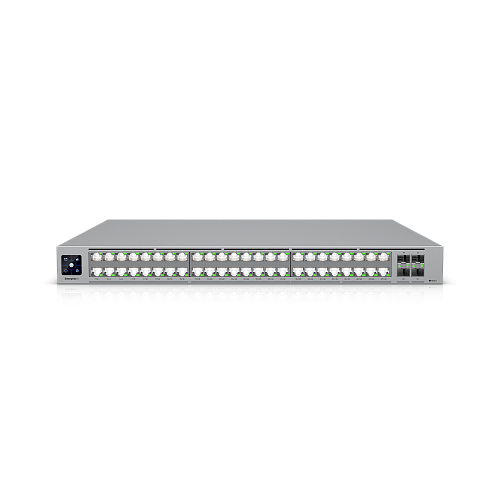

- 32 порта RJ45 2.5 GbE и 16 портов RJ45 10 GbE;
- 4 порта SFP28 со скоростью до 25 Гбит/с;
- 2 порта QSFP28 со скоростью до 100 Гбит/с;
- коммутационная способность — 680 Гбит/с;
- неблокируемая пропускная способность — 340 Гбит/с;
- поддержка функций Layer 3 и до 1000 VLAN;
- стекирование и технология Cross-Stack LAG;

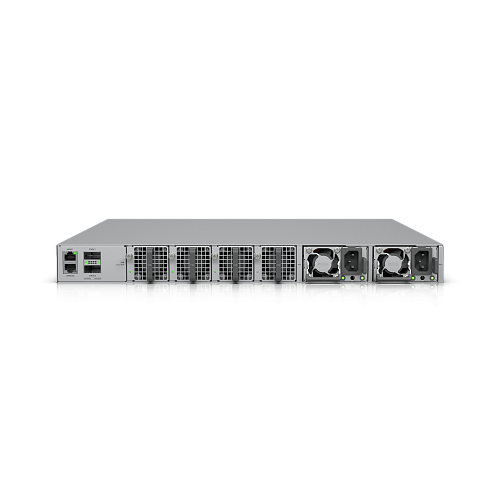

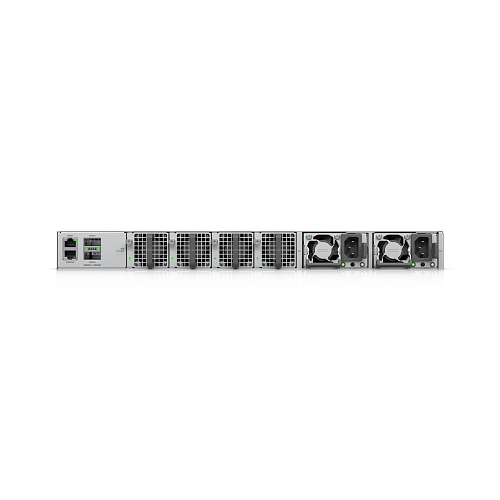

- 2 горячезаменяемых блока питания и 4 сменных вентилятора;

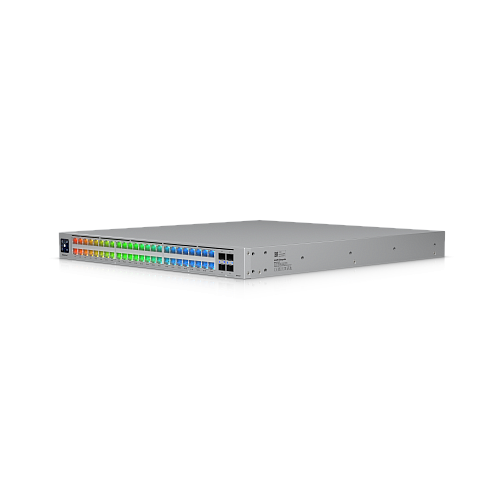

- цветовая индикация портов Etherlighting™.
Сочетание 32 портов 2.5 GbE и 16 портов 10 GbE позволяет использовать ECS-48S для подключения большого количества высокопроизводительных рабочих станций, серверов, систем хранения данных и другого сетевого оборудования. Четыре интерфейса SFP28 обеспечивают соединения на скорости до 25 Гбит/с, а порты QSFP28 используются для высокоскоростного взаимодействия устройств при построении стека.

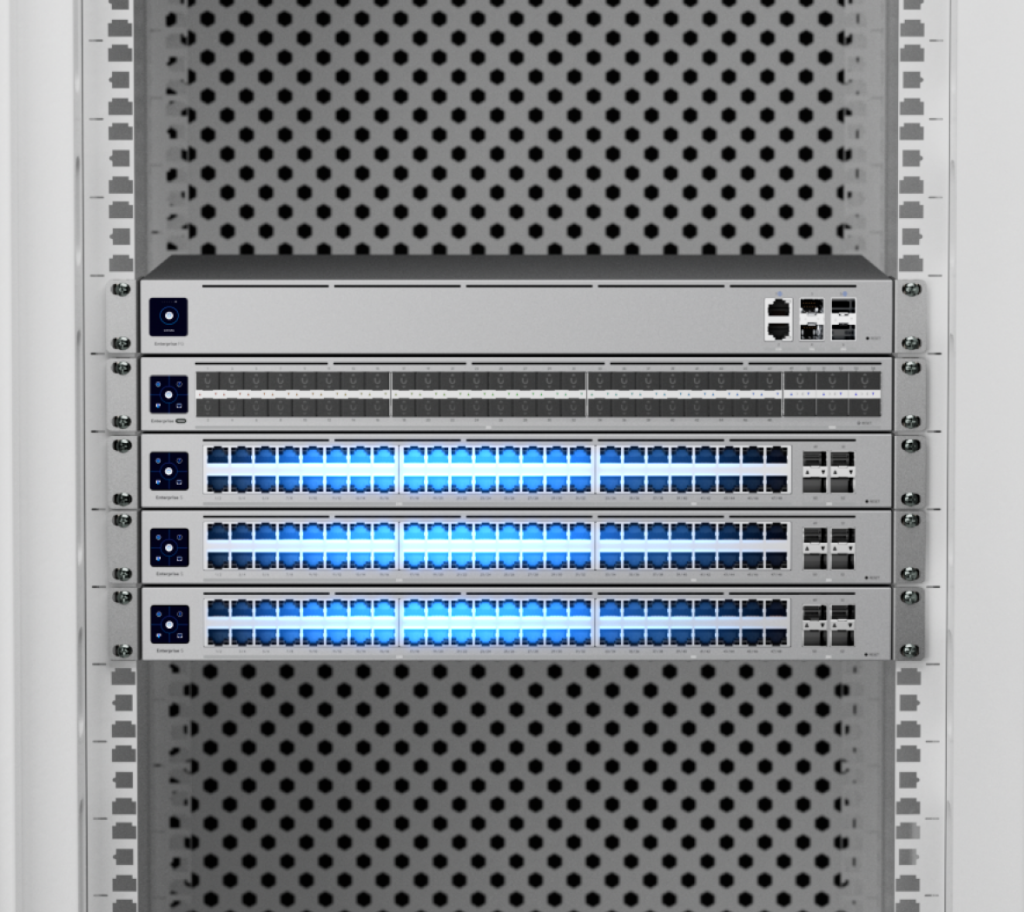

Несколько коммутаторов ECS-48S можно объединить в единый стек, упростив масштабирование сети и централизованное управление оборудованием. Поддержка Cross-Stack LAG позволяет создавать агрегированные соединения с использованием портов разных устройств в составе стека. Для повышения надежности предусмотрены два горячезаменяемых блока питания и четыре сменных вентилятора, а настройка и мониторинг выполняются централизованно через UniFi Network.
Особенности конструкции
Развертывание

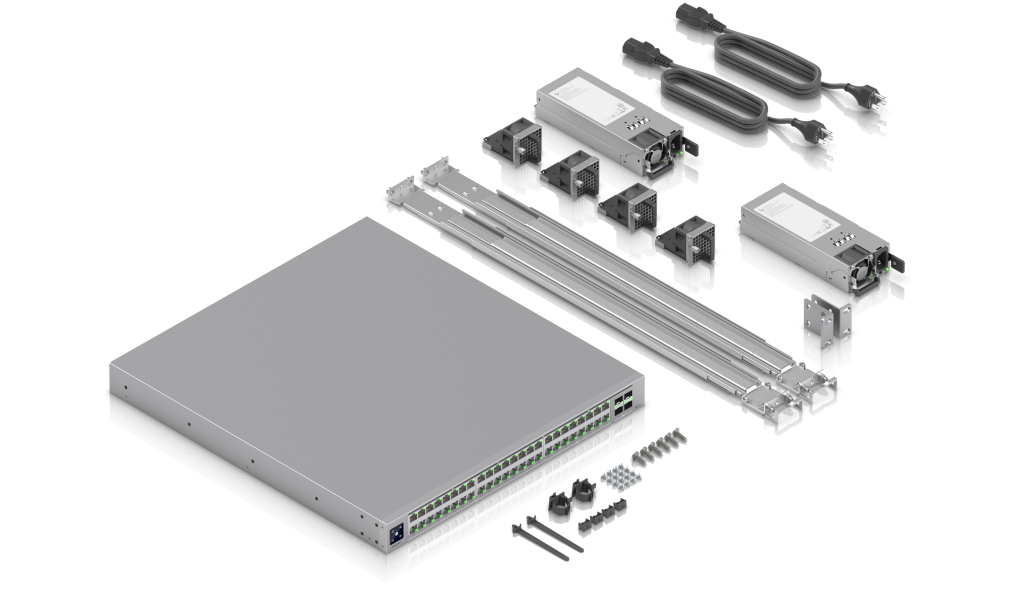

Комплектация
Часто задаваемые вопросы (FAQ)
Стекирование позволяет нескольким коммутаторам работать как единое логическое устройство, упрощая управление и настройку сети.
Оно также сокращает количество восходящих соединений: например, вместо отдельного uplink-подключения для каждого коммутатора доступа достаточно подключить к вышестоящему оборудованию только два устройства из стека.
Это уменьшает количество кабелей, экономит оптоволоконные линии и упрощает проектирование сети.

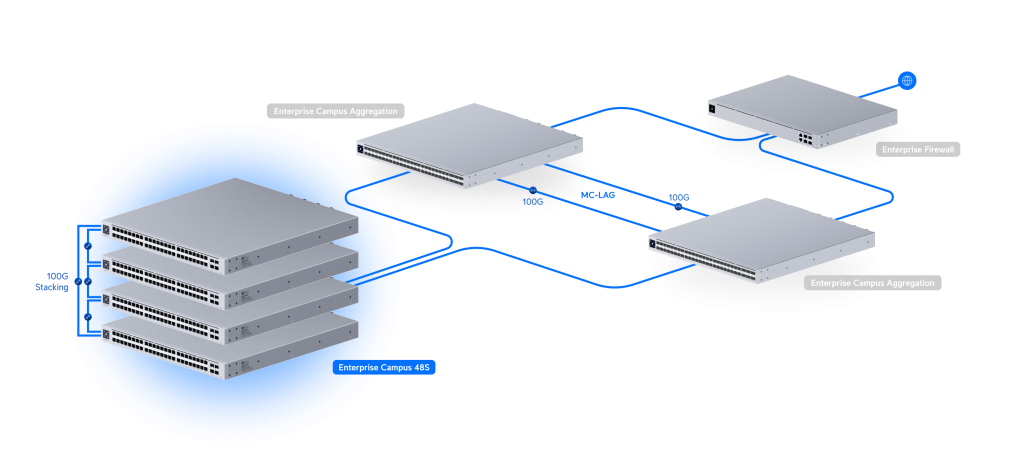

Объедините коммутаторы в стек и подключите их с помощью Cross-Stack LAG к вышестоящей паре Enterprise Campus Aggregation, работающей по технологии MC-LAG.
Такая схема позволяет создать полностью резервированную сеть с балансировкой нагрузки без дополнительного усложнения кабельной инфраструктуры.
Нет. Порты стекирования могут использоваться только после добавления коммутатора в группу стекирования.
Enterprise Campus 24S нельзя объединять в один стек с Enterprise Campus 48S. Один стек может включать до четырёх коммутаторов.
При этом Enterprise Campus 24S PoE можно объединять в стек с Enterprise Campus 24S, а Enterprise Campus 48S — с Enterprise Campus 48S.
Порт управления OOB обеспечивает отдельный канал доступа к коммутатору, изолированный от основного сетевого трафика.
Благодаря этому администратор может подключиться к устройству по SSH и управлять им даже в случае недоступности доступа через основную сеть.
Нет. Для первоначального добавления Enterprise Campus 48S в систему UniFi необходимо использовать порты RJ45 или SFP28.
Консольный порт обеспечивает прямой последовательный доступ к интерфейсу командной строки (CLI) коммутатора для диагностики и восстановления устройства.
Он позволяет администратору управлять коммутатором даже в случае недоступности сетевого подключения.
| Общие сведения | |
| Порты 1 GbE RJ45 | 1 (1G/100M/10M) |
| Порты 2.5 GbE RJ45 | 32 (2.5G/1G/100M/10M) |
| Порты 10 GbE RJ45 | 16 (10G/5G/2.5G/1G/100M/10M) |
| Порты 25G SFP28 | 4 (25G/10G/1G) |
| Порты 100G QSFP28 | 2 (100G) |
| Консольный порт | 1 |
| Резервирование | Стекирование коммутаторов, 2 горячезаменяемых блока питания, 4 горячезаменяемых вентилятора |
| Layer 3 | Да |
| Форм-фактор | Стоечный, 1U, полноразмерный |
| Etherlighting™ | Да |
| Коммутационная способность | 680 Гбит/с |
| Неблокируемая пропускная способность | 340 Гбит/с |
| Скорость обработки пакетов | 506 млн пакетов/с |
| Поддерживаемые VLAN | 1000 |
| Размер таблицы MAC-адресов | 32 000 |
| Статические маршруты IPv4 | 512 |
| Буфер пакетов | 8 МБ |
| Списки доступа IPv4 | 256 |
| Списки доступа MAC | 256 |
| DHCP-сервер | Да |
| DHCP Relay | Да |
| Маршрутизация между VLAN | Да |
| Статическая маршрутизация | Да |
| Агрегация портов LACP | Да |
| Стекирование | Да |
| Cross-Stack LAG | Да |
| STP / RSTP | Да |
| QoS (DSCP) | Да |
| Профили Pro AV | Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron |
| Расширенная настройка IGMP | Querier, Fast Leave, Router Port |
| IGMP Snooping | Да |
| Управление доступом 802.1X | Да |
| ACL на основе MAC и изоляция устройств | Да |
| DHCP Snooping и DHCP Guarding | Да |
| Ограничение исходящей скорости | Да |
| Управление потоком | Да |
| Storm Control | Да |
| Ограничение Multicast и Broadcast | Да |
| Блокировка MAC-адресов | Да |
| ACL на основе IP и изоляция сети | Да |
| Ограничение портов по MAC-адресам | Да |
| Изоляция портов | Да |
| Зеркалирование портов | Да |
| Jumbo Frames | Да |
| LLDP-MED | Да |
| Voice VLAN | Да |
| Защита от петель | Да |
| Переопределение виртуальной сети | Да |
| Аппаратное обеспечение | |
| Размеры | 442,4 × 44 × 496 мм |
| Максимальная потребляемая мощность | 250 Вт |
| Питание | 2 универсальных входа, 100–240 В AC, 50/60 Гц |
| Вход питания | 2 входа AC, горячезаменяемые модули питания |
| Блоки питания | 2 горячезаменяемых модуля AC/DC по 550 Вт |
| Диапазон входного напряжения | 100–240 В AC |
| Управление | Выделенный Ethernet OOB, последовательная консоль, AR |
| Тепловыделение | 853 БТЕ/ч |
| Вес без монтажных кронштейнов | 10,2 кг |
| Вес с монтажными кронштейнами | 10,3 кг |
| Материал корпуса | Сталь SGCC |
| Материал крепления | Сталь SGCC |

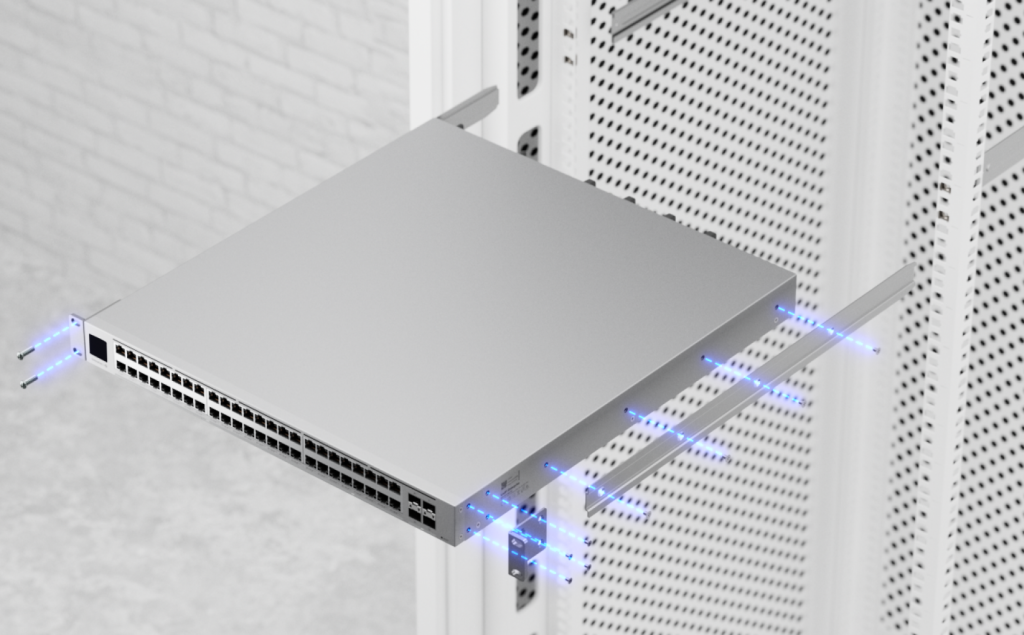

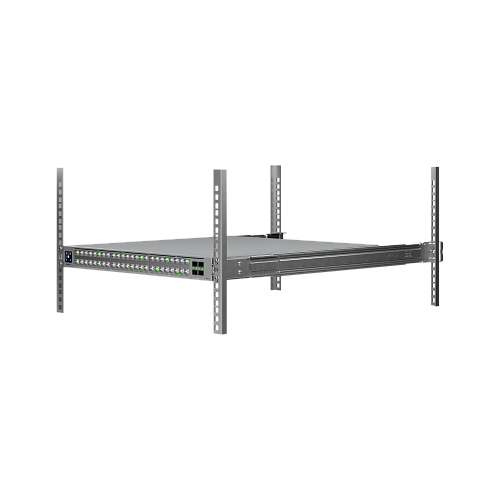

| Поддерживаемые стойки | Четырёхстоечные стойки 482,6 мм, глубина установки 650–1000 мм |
| Дисплей | Сенсорный, 1,3" |
| Вентиляторы | 4 горячезаменяемых вентилятора |
| Защита от электростатического разряда | Воздушный разряд: ±12 кВ, контактный разряд: ±8 кВ |
| Рабочая температура | от −5 до +40 °C |
| Рабочая влажность | 10–90% без конденсации |
| Etherlighting™ для Ethernet | Да |
| Etherlighting™ для SFP28 | Да |
| Светодиодная индикация Ethernet | Да |
| Светодиодная индикация SFP28 | Да |
| Индикация системы | Да |
| Соответствие NDAA | Да |
| Сертификация | CE, FCC, IC |
| Программное обеспечение | |
| Приложение для управления | UniFi Network |
| Требуемая версия UniFi Network | 10.6.101 и выше |
