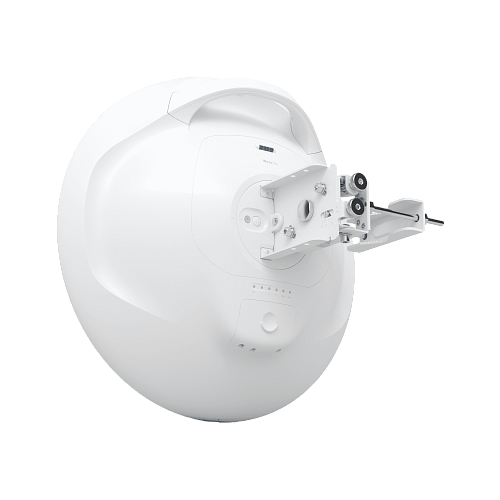

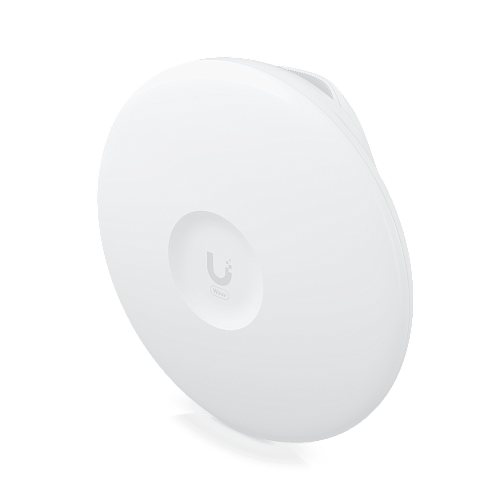

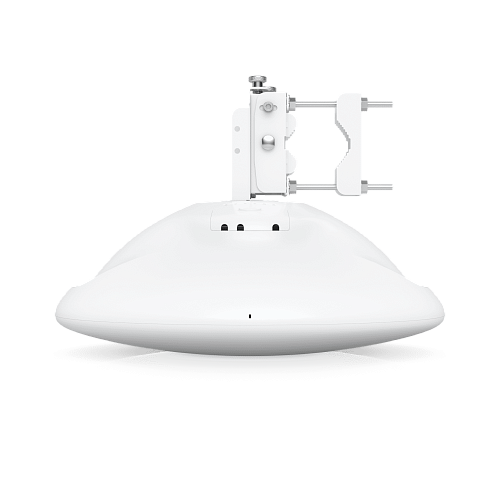

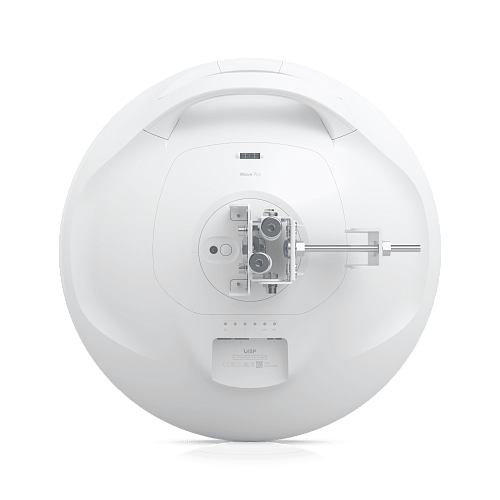

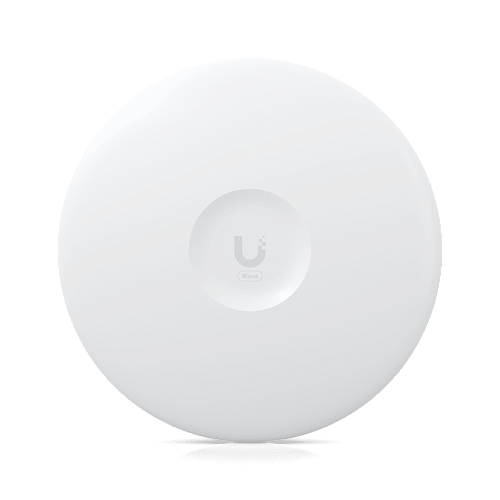

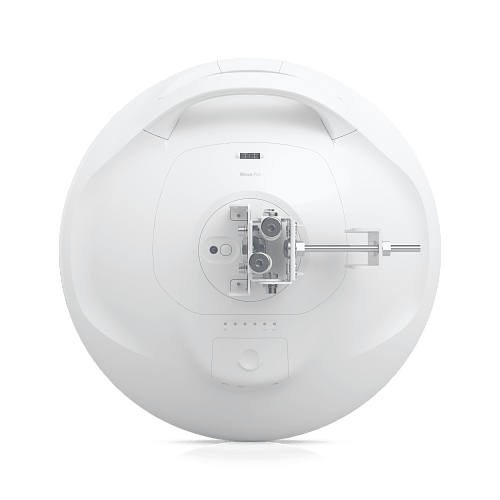

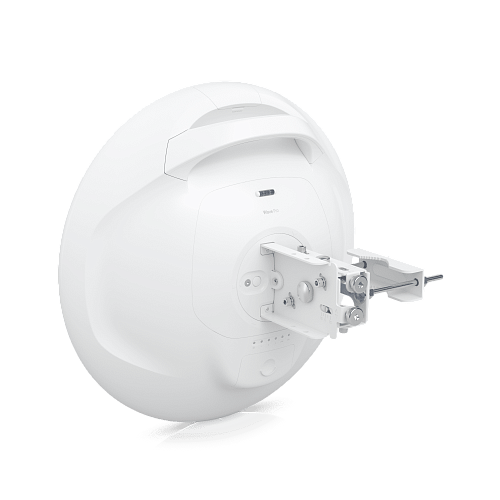

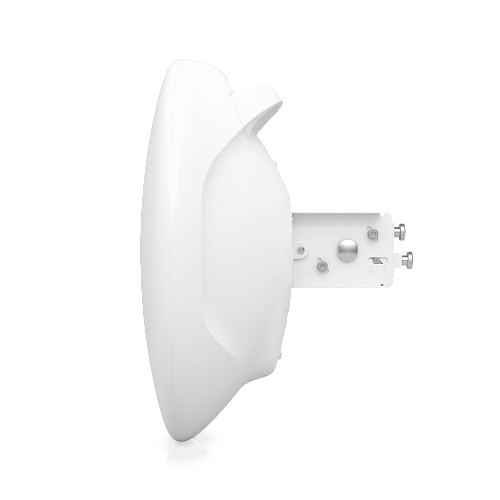

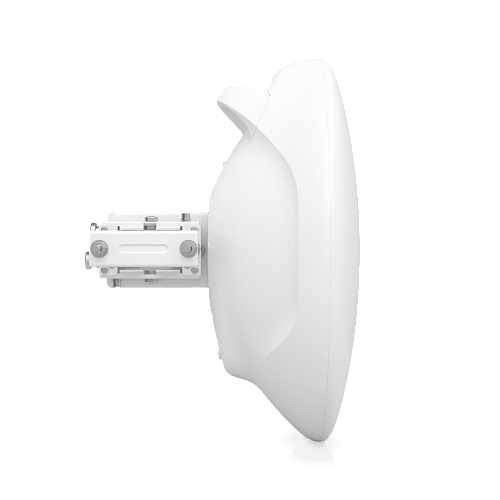

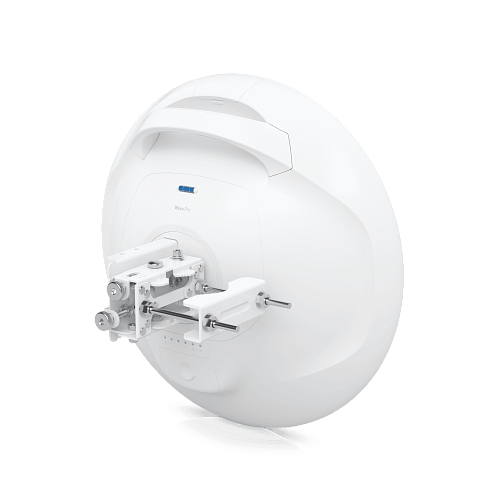

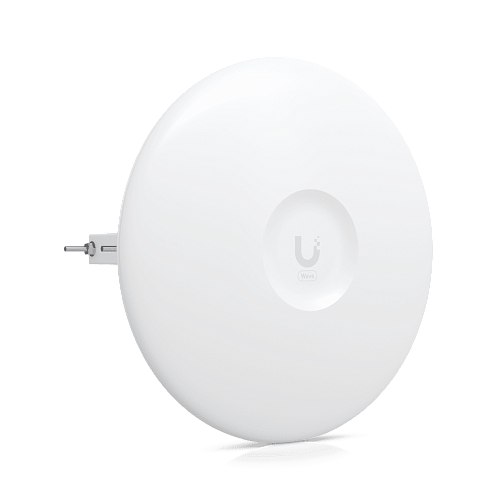

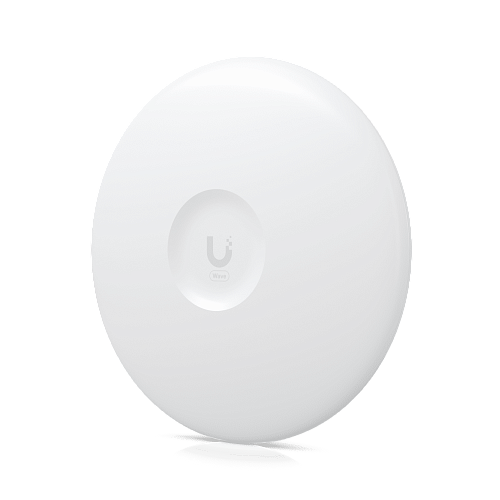

Wave Pro — это высокопроизводительное 60 ГГц радиоустройство, предназначенное для создания высокоскоростных PtP (точка-точка) и PtMP (точка-многоточка) соединений на большие расстояния. С максимальной пропускной способностью до 5.4 Гбит/с (в дуплексе до 2.7 Гбит/с) и поддержкой резервного радиомодуля на 5 ГГц, устройство обеспечивает стабильную и надежную связь даже в условиях погодных воздействий.
| Технические характеристики | |
| Размеры | Ø424.4 x 166.2 мм |
| Вес |
Без крепления: 2.8 кг С креплением: 4 кг |
| Материал корпуса | Алюминиевый сплав, пластик устойчивый к УФ-излучению |
| Материал крепления | Нержавеющая сталь |
| Диаметр крепления на столб | 25 до 76.2 мм внешний диаметр трубы |
| Нагрузка от ветра | 369 Н при скорости 200 км/ч |
| Защита от погодных условий | IPX6 |
| Аппаратные характеристики | |
| Процессор | Четырехъядерный ARM® Cortex®-A53 с тактовой частотой 1.4 ГГц |
| Память | DDR3L 512 МБ |
| Сетевой интерфейс |
(2) порта 2.5 GbE RJ45 (1) порт 10G SFP+ |
| Макс. потребляемая мощность | 26 Вт |
| Метод питания |
Пассивный PoE 4-пары (1, 2+; 3, 6-) (4, 5+; 7, 8-) Пассивный PoE 2-пары (4, 5+; 7, 8-), только для 44–54 В DC |
| Блок питания | 48В DC, 0.65A, 2.5 GbE PoE адаптер (включен в комплект) |
| Поддерживаемый диапазон напряжений |
44–54 В DC 22–27 В DC |
| GPS | Да |
| Кнопка | Сброс к заводским настройкам |
| Светодиоды | Питание, (2) Ethernet, SFP+ , GPS, связь |
| Температура эксплуатации | -40 до 60° C |
| Влажность эксплуатации | 5 до 95% без конденсации |
| Сертификация | FCC, IC, CE |
| Программное обеспечение | |
| Режим работы | PtP, станция PtMP |
| Специальные функции Ubiquiti | Интегрированное 60 ГГц радио, протокол обнаружения, технология Wave |
| Сервисы | UISP, watchdog пинга, NTP-клиент, SNMP |
| Инструменты |
Юстировка антенны, утилита обнаружения, ping, trace route, тест скорости, тест кабеля*, обследование сайта* *Требуется версия прошивки 3.3.0 и выше. |
| Сеть |
Мост/Режим маршрутизатора* *Маршрутизатор доступен только в режиме станции PtMP. |
| Требования к приложению | UISP: версия 2.3.0 и выше |
| Система | |
| Общая пропускная способность | 5.4 Гбит/с (2.7 Гбит/с дуплекс) |
| Макс. дальность |
PtP: до 15 км PtMP: до 8 км (Wave AP), до 6 км (Wave AP Micro) |
| Шифрование | WPA2-PSK (AES) |
| RF | |
| Рабочая частота* |
57 до 71 ГГц *Зависит от региона регулирования. |
| Ширина канала |
2160, 1080, 540* МГц *Требуется версия прошивки 3.3.0 и выше. |
| Рабочие каналы* |
58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 МГц *Зависит от региона регулирования. |
| Модуляция | 16QAM, QPSK |
| Усиление антенны | 46 дБи |
| Поляризация | Линейная вертикальная |
| Ширина луча |
Азимут: 3 дБ 1.3° Элевация: 3 дБ 1.3° |
| Резервный RF | |
| Стандарт WiFi | 802.11ax (WiFi 6) |
|
Рабочая частота* США/Канада Мировой |
U-NII-1 5150 - 5250 МГц U-NII-2A 5250 - 5350 МГц U-NII-2C 5470 - 5725 МГц U-NII-3 5725 - 5850 МГц 5150 - 5875 МГц *Зависит от региона регулирования. |
| Ширина канала | 20, 40, 80 МГц |
| Макс. мощность TX | 27 дБм |
| Модуляция | BPSK(1⁄2), QPSK (1⁄2), QPSK (3⁄4), 16QAM (1⁄2), 16QAM (3⁄4), 64QAM (2⁄3), 64QAM (3⁄4), 64QAM (5⁄6), 256QAM (3⁄4), 256QAM (5⁄6), 1024QAM (3⁄4),1024QAM (5⁄6) |
| Усиление антенны | 22 дБи |
| Поляризация | Двойная линейная |
| Ширина луча |
Азимут: 3 дБ 8° Элевация: 3 дБ 8° |
| Изоляция кросс-поляризации | 20 дБ |
| Светодиоды | |
| Питание |
Мигание белого: загрузка в процессе Белый: не подключен к приложению UISP Синий: подключен к приложению UISP Мигание синего: в процессе поиска устройства Синий/белый: обновление прошивки в процессе |
| Ethernet | (2) мигание синего: обнаружен трафик Ethernet |
| SFP+ | (1) мигание синего: обнаружен трафик SFP+ |
| Связи |
Белый: связь на 5 ГГц Синий: связь на 60 ГГц |
| GPS | Синий: получение сигнала от (4) и более спутников GPS |
