Cisco vlans === Ubiquiti Rocket M5 ~~~ Ubiquiti Nanostation M5 === switch

[q12]

Добрый день! Прошу помощи...

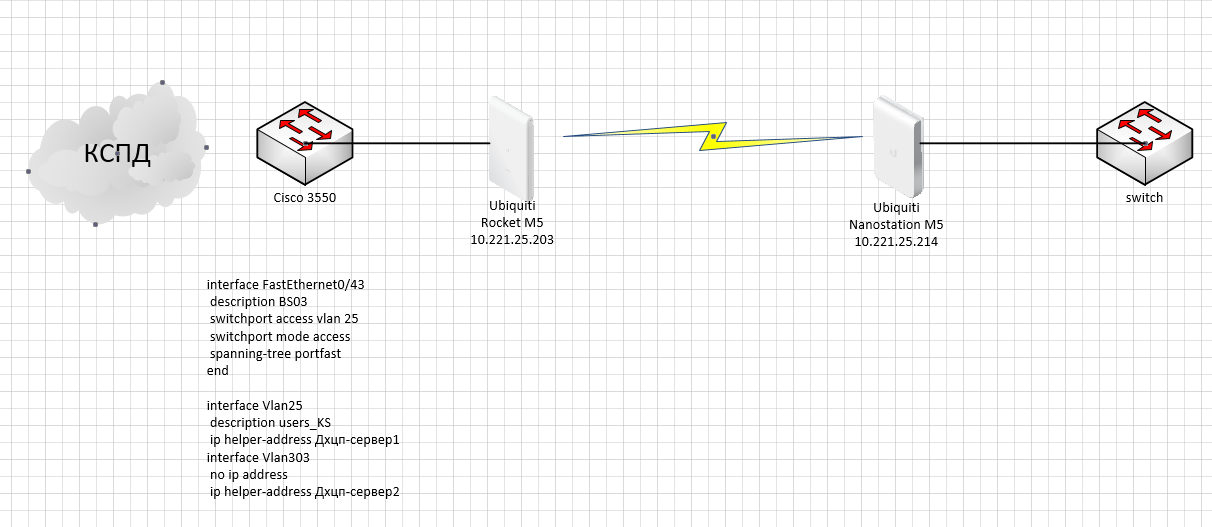

Мне нужно прокинуть еще один vlan от Cisco за удаленной антенной. Все, что я получаю сейчас, это сеть, к которой принадлежит сама антенна. Если по схеме, то мне нужна сеть 10.10.30.0/24 за удаленной антенной.



[q12]

Порт на cisco, куда включена базовая антенна:
interface FastEthernet0/45
description BS02
switchport access vlan 25
switchport trunk allowed vlan 23,25-28,303
switchport mode access
switchport voice vlan 23
spanning-tree portfast
end


interface Vlan303
no ip address
ip helper-address 10.10.30.1
end

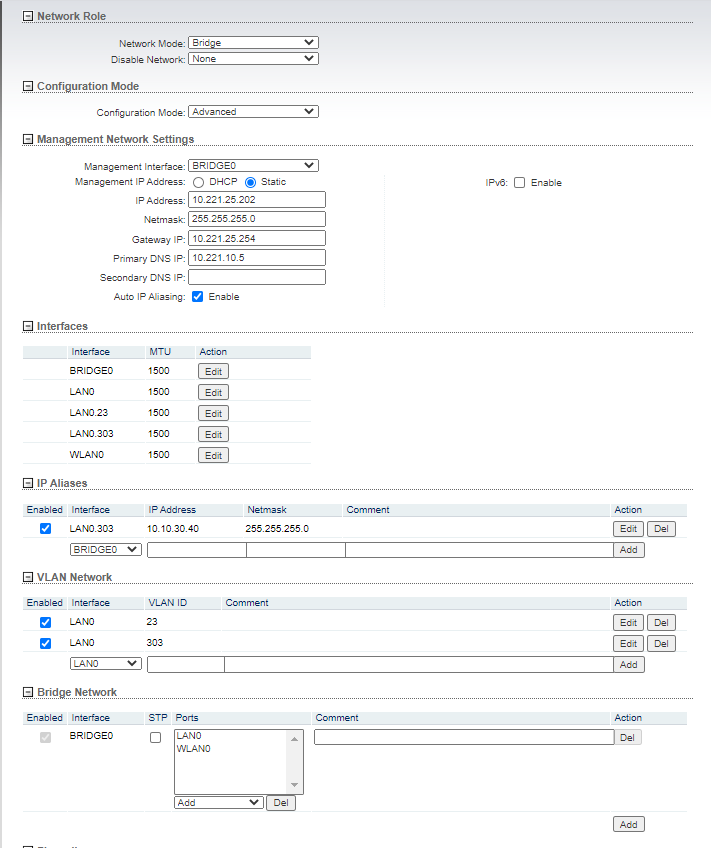

База:

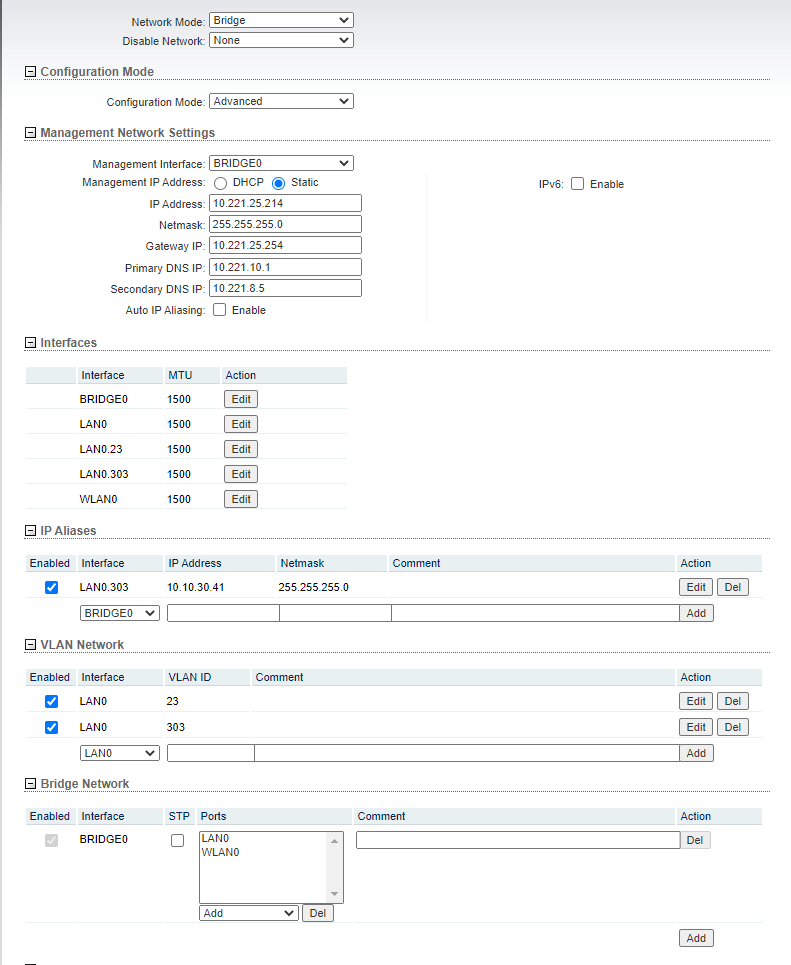

Клиент:

Пингов с ДХЦП 10.10.30.1 до 10.10.30.40 и 10.10.30.41 нету.
Или что-то я не так делаю...



[fAntom]

Сам vlan между cisco и nanostation есть?

Nanobridge M5 настройка vlan

Всем привет! Прошу помощи со схемой. Имеется 3 Nanobridge M5.Настроены 1- AP WDS; 2 - Station WDS; 3 - Station WDS (одна точка доступа и два клиента) Линк 1-2 потребляет нетегированный траффик Линк 1-3 потребовал нужно подключить в отдельный vlan для организации частной сети. Как можно...

www.ubnt.su

Nanostation VLAN tagging on LAN port | Ubiquiti Community

Is it possible to tag traffic as it enters a Nanostation set up in Station mode? On one side we have a Rocket M5 set up as an AP connected to a CISCO trunk

community.ui.com

Nanostations M5 - VLAN Setup | Ubiquiti Community

Hello, I already red some posts about the VLAN config with the NSM5 but still have some truble with my configuration. I want to connect to buildings with two

community.ui.com



[q12]

Сам vlan между cisco и nanostation есть?

Nanobridge M5 настройка vlan

Всем привет! Прошу помощи со схемой. Имеется 3 Nanobridge M5.Настроены 1- AP WDS; 2 - Station WDS; 3 - Station WDS (одна точка доступа и два клиента) Линк 1-2 потребляет нетегированный траффик Линк 1-3 потребовал нужно подключить в отдельный vlan для организации частной сети. Как можно...

www.ubnt.su

Nanostation VLAN tagging on LAN port | Ubiquiti Community

Is it possible to tag traffic as it enters a Nanostation set up in Station mode? On one side we have a Rocket M5 set up as an AP connected to a CISCO trunk

community.ui.com

Nanostations M5 - VLAN Setup | Ubiquiti Community

Hello, I already red some posts about the VLAN config with the NSM5 but still have some truble with my configuration. I want to connect to buildings with two

community.ui.com

interface FastEthernet0/45
description BS02
switchport access vlan 25
switchport trunk allowed vlan 23,25-28,303
switchport mode access
switchport voice vlan 23
spanning-tree portfast
end

Вот настройки порта, куда подключена базовая Rocket M5
За удаленной nanostation будет то же самое. Но за некоторыми0 антеннами нужна только сеть vlan303 10.10.30.0/24



[q12]

VLAN-ы, которые я хочу отправить за удаленной антенной, в какой интерфейс я их должен добавлять? В LAN0 или WLAN0?



[fAntom]

Не знаком с настройками Cisco. Последняя ссылка не подошла?
