airFiber — Часто задаваемые вопросы (FAQ)
Какое минимальное расстояние между основным и ведомым устройством?
Минимальное расстояние между концом канала зависит от модели:
-
airFiber5: 10 метров
-
airFiber 2X, 3X, 4X и 5X: расстояние варьируется в зависимости от усиления антенны, но общее правило — не менее 25 метров
-
airFiber24: 25 метров (при использовании прошивки версии 2.0 или выше)
-
airFiber11: 25 метров
В чём разница между Hybrid Division Duplexing (HDD) и Frequency Division Duplexing (FDD)?
Hybrid Division Duplexing (HDD) — это специальный, запатентованный режим беспроводной связи, позволяющий полудуплексную работу, при которой одна и та же частота используется как для передачи (TX), так и для приёма (RX).
Этот режим аналогичен Time Division Duplexing (TDD) и обеспечивает более устойчивую радиосвязь на больших расстояниях.
Frequency Division Duplexing (FDD) — это протокол беспроводной связи, обеспечивающий полнодуплексную работу, то есть одновременную передачу и приём данных. Для этого используются разные частоты для каналов передачи (TX) и приёма (RX) в одном и том же радиомодуле. Благодаря такому разделению частот FDD обеспечивает максимально возможную пропускную способность беспроводного соединения.
Радиомодули airFiber могут работать в режиме полнодуплексной (FDD) или полудуплексной (HDD) связи.
Полнодуплексный режим (FDD) обеспечивает наивысшую производительность и низкую задержку (менее 1 мс), но, как правило, требует идеальной прямой видимости (LoS) и точного выравнивания антенн.
С другой стороны, полудуплексный режим (HDD) более устойчив к смещению антенн и в некоторых случаях может работать в условиях частичной прямой видимости (nLoS), особенно на низких частотах, таких как диапазон 2,4 ГГц (например, модель AF-2X).
Важно: при работе радиомодулей в режиме полудуплекса рекомендуется настраивать один и тот же режим работы (Master или Slave) на всех устройствах, расположенных в одной и той же локации.
Какие модели устройств airFiber поддерживают режимы FDD и HDD?
| Модель устройства | Полный дуплекс (FDD) | Полудуплекс (HDD) |
|---|---|---|
| AF-2X | - | Да |
| AF-3X | - | Да |
| AF-4X | - | Да |
| AF-5X | - | Да |
| AF-5/AF-5U | Да | Да |
| AF24 | Да | Да |
| AF24HD | Да | Да |
| AF-11 | Да | - |
| AF-5XHD | - | Да |
| AF60 | - | Да |
| AF60-LR | - | Да |
Для получения дополнительной информации, а также описания других функций airFiber, ознакомьтесь с Руководствами пользователя, которые можно скачать на нашей странице загрузок в разделе «Документация».
Как работают режимы Half-Duplex и Full-Duplex в устройствах airFiber?
Когда речь заходит о продуктах серий airMAX и airFiber X, первое, что приходит на ум — это режим Half-Duplex (полудуплекс). В этих продуктах вы выбираете одну частоту и ширину канала. И точка доступа (AP), и клиентское устройство (CPE) используют одну и ту же частоту и ширину канала для двусторонней передачи данных. Устройства AF5 и продукты airMAX делают это, чередуя передачу данных — по очереди с каждой стороны. Несмотря на технические и аппаратные отличия между airMAX и airFiber, в обоих случаях данные передаются только с одной стороны за раз. Это и есть Half-Duplex для моделей AF5, AF-2X, AF-3X, AF-4X и AF-5X.
Если вы привыкли выбирать один свободный канал при работе с airMAX или заменяете другой полудуплексный линк, то режим Half-Duplex в AF5 или любой модели серии AF-X покажется вам знакомым и понятным. Просто выберите канал, который свободен на обеих сторонах, и используйте его для двусторонней передачи данных.
Очень важно понимать, что Half-Duplex в AF5 — это не «половинная скорость». Это не как в случае с Ethernet, где меньше проводов — меньше скорость. В AF5 вы получаете одинаковую пропускную способность на мегагерц спектра как в Half-, так и в Full-Duplex режимах. Пропускная способность зависит не от режима дуплекса, а от ширины используемого спектра. Более того, в некоторых условиях Half-Duplex может обеспечить даже лучшую общую производительность, чем Full-Duplex.
Другое важное отличие Half-Duplex в AF5 от airMAX заключается в том, что временные интервалы передачи/приёма (долг/цикл, Duty Cycle) в AF5 фиксированы, в то время как в airMAX они переменные. В airMAX система может динамически менять пропорции в зависимости от того, в каком направлении больше трафика — например, отдать почти всю пропускную способность в одну сторону. В AF5, чтобы снизить задержки, нет времени на подобные регулировки — Duty Cycle фиксирован, чтобы обе стороны могли немедленно отправлять данные по мере необходимости.
В версии прошивки v2.1 Duty Cycle всегда составляет 50%, то есть 50/50 на передачу и приём. Начиная с прошивки версии 3.2, вы можете выбирать другие варианты, например:
-
75% — это 75% на загрузку и 25% на выгрузку,
-
67% — это 67% на загрузку и 33% на выгрузку.
Существуют и более продвинутые методы использования Half-Duplex, но мы опустим их и перейдём к Full-Duplex.

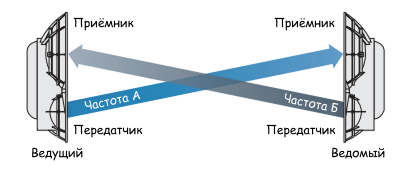

Режим Full-Duplex
В режиме Full-Duplex вы используете отдельные каналы для каждого направления передачи. Один канал предназначен только для передачи, а другой — только для приёма. Таким образом, обе стороны могут отправлять данные одновременно — отсюда и название «полный дуплекс». Так как каждая частота используется только в одном направлении, односторонняя пропускная способность в два раза выше, чем в Half-Duplex. Но для работы в двух направлениях теперь нужно два канала, а значит и больше спектра.
Важно помнить, что увеличение скорости при Full-Duplex достигается только за счёт увеличения спектра.
Преимущества Full-Duplex:
-
Разные частоты для передачи и приёма: можно настроить каждую сторону на наиболее «чистую» частоту в зависимости от фонового шума, вместо того чтобы искать один общий свободный канал.
-
Разная ширина канала в разных направлениях: можно, например, использовать более широкий канал для загрузки и более узкий — для выгрузки, тем самым экономя спектр.
⚠️ Важно: При использовании Full-Duplex может возникнуть самоинтерференция, если мощность передачи слишком высокая, а каналы слишком близко друг к другу. Увеличение мощности до максимума в этом случае будет вредно. На практике пределом является уровень 43–45 дБм — выше этого значения системы с высокими модуляциями (констелляциями) начинают терять производительность.

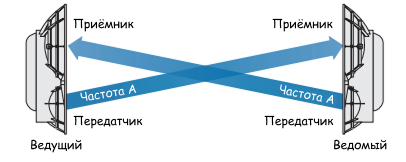

Возвращаемся к Half-Duplex
Использовать только один канал в режиме Half-Duplex — не обязательно. Можно назначить отдельный канал на каждое направление. Однако устройство всё равно будет передавать только в одну сторону за раз, поэтому это может привести к нерациональному использованию спектра.
Но бывают ситуации, когда использование двух каналов в Half-Duplex очень эффективно:
Предположим, вы можете найти разные 20 МГц каналы на каждой стороне линка, но они перекрываются на 10 МГц. Использовать Full-Duplex невозможно, так как произойдёт самоинтерференция. Можно использовать общий 10 МГц в середине, но пропускная способность будет низкой.
Лучшее решение — использовать Half-Duplex с двумя немного различающимися каналами. Так как передача всё равно идёт поочерёдно, самоинтерференции не будет, и пропускная способность будет в два раза выше, чем при использовании общего 10 МГц.
Насколько дождь влияет на линк airFiber?
Радиосигналы испытывают существенное затухание от влажности и осадков, особенно на частотах от 8 ГГц и выше. Поэтому всегда необходимо учитывать влажность и количество осадков при планировании линка.
Из-за короткой длины волны сигналы на частоте 24 ГГц испытывают дополнительное атмосферное затухание, сверх того, что рассчитывается по модели свободного пространства. Это связано с поглощением воды, включая ослабление из-за дождя (rain fade). Общее эмпирическое правило — дополнительные 1–3 дБ на километр.
Фактическое значение затухания будет зависеть от вашей конкретной климатической зоны (на Земле они очень разные).
Пример: При интенсивности дождя 25 мм/час можно ожидать дополнительное затухание порядка 4 дБ на километр.
Ниже представлена таблица с оценкой дополнительного затухания на частоте 24 ГГц при различных интенсивностях осадков и расстояниях, основанная на данных из бюллетеня FCC.
| Дистанция | 1.25 мм/ч | 5 мм/ч | 25 мм/ч |
|---|---|---|---|
| 1 км | 0.2 дБ | 0.7 дБ | 4 дБ |
| 2 км | 0.4 дБ | 1.4 дБ | 8 дБ |
| 3 км | 0.6 дБ | 2.1 дБ | 12 дБ |
| 4 км | 0.8 дБ | 2.8 дБ | 16 дБ |
| 5 км | 1 дБ | 3.5 дБ | 20 дБ |
Можно ли подключить AF5 к AF5U?
AF5 — это радиосистема, предназначенная для работы в диапазоне от 5470 МГц до 5850 МГц (или до 5950 МГц в некоторых регионах). AF5U — это радиосистема, предназначенная для работы в диапазоне от 5725 МГц до 5850 МГц (или до 6200 МГц в некоторых регионах). Обе модели поддерживают диапазон UNII-3 (от 5725 МГц до 5850 МГц)*, поэтому радиоканал между одним устройством AF5 и одним AF5U будет работать нормально, если используется любая частота в пределах диапазона UNII-3.
Примечание: Международные версии устройств могут работать до 5950 МГц в зависимости от ограничений в конкретной стране.
Можно ли подключить AF24 к AF24HD?
AF24 и AF24-HD могут создавать соединение друг с другом. Однако максимальная пропускная способность будет ограничена возможностями AF24 (до 6X, 64QAM).
Можно ли подключить AF-5X к AF-5XHD?
Нет, AF5XHD построен на совершенно новой архитектуре, которая несовместима с AF5X.
Как airFiber обрабатывает приоритизацию трафика и QoS?
Устройства airFiber работают на втором уровне модели OSI и имеют встроенный механизм обеспечения качества обслуживания (QoS), осуществляющий приоритизацию кадров на основе значений приоритета 802.1p, расположенных в поле VLAN заголовка Ethernet-кадра. Как и в случае с airMAX, эти значения должны быть присвоены кадрам до их поступления на устройство airFiber, чтобы они получили соответствующий приоритет. В зависимости от указанных значений, airFiber будет автоматически приоритизировать трафик в соответствии с таблицей справа. Кадры со значением 802.1p, равным 7, имеют наивысший приоритет, а со значением 1 — наименьший.
| Значение 802.1p CoS | Приоритет airFiber |
|---|---|
| 0 | 2 |
| 1 | 0 |
| 2 | 1 |
| 3 | 3 |
| 4 | 4 |
| 5 | 5 |
| 6 | 6 |
| 7 | 7 |
Какие уровни выходной мощности (TX) и чувствительности приёма (RX) необходимы для определённых скоростей модуляции?
Для установления соединения на определённой скорости модуляции и кодирования (MCS) радиомодулям необходимо соответствовать минимальным порогам сигнала. Информация о чувствительности радиомодулей доступна в технических характеристиках продуктов (находятся на странице загрузок нашего сайта).
Кроме того, выходная мощность радиомодуля также влияет на допустимую скорость модуляции, поскольку более высокая мощность может вызывать искажения при передаче и приёме символов. В отличие от конкурирующих решений, радиомодули airFiber обеспечивают «чистую» передачу, что позволяет максимально эффективно использовать пропускную способность на всех уровнях выходной мощности.
Ниже представлены две таблицы, иллюстрирующие эти два аспекта:
-
Первая таблица отображает допустимые скорости модуляции в зависимости от максимальной выходной мощности (TX Power).
-
Вторая таблица показывает допустимые скорости модуляции в зависимости от минимальной чувствительности радиомодуля (RX Sensitivity), исходя из заданной ширины канала.
Примечание: Помните, что EIRP (эффективная излучаемая мощность) и, соответственно, максимальная выходная мощность зависят от кода страны и используемой частоты.
Рекомендуемая максимальная выходная мощность (TX Power):
| Модуляция | Выходная мощность |
|---|---|
| 8x | 19–20 dBm |
| 6x | 21–22 dBm |
| 4x | 23–24 dBm |
| 1–2x | 26 dBm |
| 1/4x | 26 dBm |
Из приведённой выше таблицы можно сделать вывод, что для достижения модуляции до 8x настоятельно рекомендуется использовать выходную мощность не более 20 dBm. Если использовать более высокие уровни, например, 21 dBm, возможно, вы сможете получить максимум только 6x модуляцию.
Рекомендуемые уровни чувствительности приёма (RX):
Чувствительность радиомодуля зависит от ширины канала и выбранной модуляции. Например, если вы хотите достичь модуляции 8x при использовании канала шириной 30 МГц, вам необходимо, чтобы уровень принимаемого сигнала был -62 dBm или лучше (например, -60 dBm, -55 dBm и т. д.).
Совет пользователю:
Хорошей практикой является сохранение определённого запаса по затуханию (fade margin), чтобы подготовиться к изменениям погоды или другим временным факторам, которые могут повлиять на стабильность радиолинка. Рекомендуемый запас по затуханию зависит от региона и расстояния соединения. В большинстве случаев рекомендуется иметь минимум 5 dBm запаса.
| Ширина канала (МГц) | Модуляция | Чувствительность приёма (дБм) |
|---|---|---|
| 50 | 8x | -60 |
| 50 | 6x | -67 |
| 50 | 4x | -74 |
| 50 | 2x | -81 |
| 50 | 1x | -83 |
| 40 | 8x | -61 |
| 40 | 6x | -68 |
| 40 | 4x | -75 |
| 40 | 2x | -82 |
| 40 | 1x | -84 |
| 30 | 8x | -62 |
| 30 | 6x | -69 |
| 30 | 4x | -76 |
| 30 | 2x | -83 |
| 30 | 1x | -85 |
| 20 | 8x | -64 |
| 20 | 6x | -71 |
| 20 | 4x | -78 |
| 20 | 2x | -85 |
| 20 | 1x | -87 |
| 10 | 8x | -66 |
| 10 | 6x | -74 |
| 10 | 4x | -81 |
| 10 | 2x | -88 |
| 10 | 1x | -90 |
Каков уровень битовых ошибок (BER) у радиостанций airFiber?
BER (Bit Error Rate, уровень битовых ошибок) — это популярный показатель, отражающий процент пакетов с ошибками на цифровом канале связи. Значение BER = 10⁻⁶ (1 ошибка на 1 000 000 пакетов) означает, что из миллиона принятых пакетов только один содержит ошибку и подлежит повторной передаче. Это считается отличным качеством канала. С другой стороны, канал с BER = 10⁻³ (1 ошибка на 1000 пакетов) считается очень плохим или повреждённым (в соответствии со стандартами IEC 608720-3 и IEC 60801-4).
Благодаря революционной системе airFiber, фактический BER составляет 0. Это значит, что из 1 000 000 000 принятых пакетов ни один не содержит ошибок. Как это возможно? airFiber использует безошибочную адаптивную модуляцию (hitless adaptive modulation) и протокол ARQ (Automatic Repeat Request) поверх радиоканала, что исключает доставку битовых ошибок. Подробнее о BER читайте здесь: https://en.wikipedia.org/wiki/Bit_error_rate
Является ли автоматическая модуляция протоколом без потерь (hitless)?
Да, адаптивная модуляция airFiber является безошибочной. Она использует протокол на основе выборочного подтверждения, который обеспечивает отсутствие потерь пакетов во время изменений модуляции и других параметров канала. Единственное, что вы можете заметить во время перехода — это кратковременное увеличение задержки (латентности) при переключении скоростей.
Убедитесь, что включён механизм управления потоком (Flow Control), чтобы избежать переполнения буфера приёмника (Rx buffer overflow) при высокой нагрузке.
Если канал вынужден переключиться на более низкий уровень модуляции, его пропускная способность снизится. В результате этого может возникнуть потеря пакетов из-за перегрузки, например, если пользовательская нагрузка — 700 Мбит/с, а канал перешёл на уровень 500 Мбит/с.
Какие антенны совместимы с AF-4X?
Модель airFiber 4X (AF-4X) совместима с любой MIMO-антенной, поддерживающей диапазон 4,9 ГГц. Это высокопроизводительное радиоустройство, разработанное для работы в лицензируемом диапазоне 4,9 ГГц, известном также как «диапазон для общественной безопасности». Для использования этих устройств в США требуется лицензия. Американские версии работают в диапазоне 4940–4990 МГц, а международные (только для экспорта) — в диапазоне 4700–4990 МГц.
Важно: Для использования любых частот в диапазоне 4 ГГц необходима лицензия. Отсутствие лицензии считается нарушением закона.
AF-4X может работать с любой MIMO-антенной, поддерживающей 4,9 ГГц, включая:
-
Ubiquiti airFiber Dish на 30 дБи и 34 дБи
-
RocketDish на 30 дБи и 34 дБи
Однако имейте в виду, что эти антенны изначально разработаны для диапазона 5 ГГц, поэтому их эффективность в диапазоне 4,9 ГГц ниже. Это обязательно нужно учитывать при расчётах и при вводе данных на вкладке Wireless в интерфейсе airFiber 4X.
Ниже будет приведён список антенн Ubiquiti, совместимых с AF-4X, и соответствующий коэффициент усиления.
| Антенна | Усиление на 4.9 ГГц |
|---|---|
| AF-5G30-S45 | 26 дБи |
| AF-5G34-S45 | 30 дБи |
| RD-5G30 | 26 дБи |
| RD-5G34 | 30 дБи |
| MonsterDish | 34 дБи |
Примечание: Антенна AF-5G23-S45 не рекомендуется для использования на частоте 4.9 ГГц, так как её усиление на этой частоте составляет всего около 17–18 дБи.
Рекомендации по заземлению устройств airFiber
Компания Ubiquiti настоятельно рекомендует профессиональным установщикам следовать местным нормативным требованиям и стандартам по заземлению. Неправильное заземление оборудования airFiber и других сетевых устройств, включая некачественную установку заземления, автоматически аннулирует гарантию на устройство.
Ниже приведены общие рекомендации по заземлению, которые помогут снизить риск повреждения устройства airFiber из-за электростатических разрядов (ESD) и других подобных воздействий:
-
Установите airFiber на правильно заземлённую мачту, опору, вышку или рядом с заземляющей шиной.
Максимальное расстояние между устройством и точкой заземления — не более 1 метра. -
Если рядом с радиомодулем нет точки заземления или вы не уверены в качестве заземляющей установки, обратитесь к квалифицированному электрику для проверки и, при необходимости, установки нового заземления.
-
Диаметр заземляющего провода должен быть не менее 8 AWG (10 AWG для AF-5XHD). Длина провода — не более 1 метра.
-
Используйте качественные разъёмы с обеих сторон провода, соответствующие его диаметру, чтобы обеспечить хорошую проводимость.
-
После подключения заземляющего разъёма обязательно закрепите гайку на болте заземления.
-
Настоятельно рекомендуется использовать два наружных гигабитных PoE грозозащитных устройства, например Ubiquiti Ethernet Surge Protector, модель ETH-SP.
-
Обязательно применяйте кабель с наружной экранировкой высокого качества и соответствующие разъёмы как от порта DATA устройства AF до ETH-SP, так и от ETH-SP до PoE-адаптера.
-
Убедитесь, что розетка переменного тока, в которую подключён PoE-адаптер или коммутатор, также имеет корректное заземление.
Примечание: Рекомендуется использовать Ethernet-грозозащитные устройства от Ubiquiti, которые обеспечивают максимальную защиту от ESD. Также допустимо использовать любые качественные гигабитные грозозащитные устройства, работающие по всем 4 парам проводников (данные и питание).
Что означают световые индикаторы на устройстве AF24?
Устройство AF24 отображает различную информацию, полезную оператору при юстировке антенны и диагностике линка. Ниже в таблице (не приведена здесь) объясняется значение каждого светового индикатора.

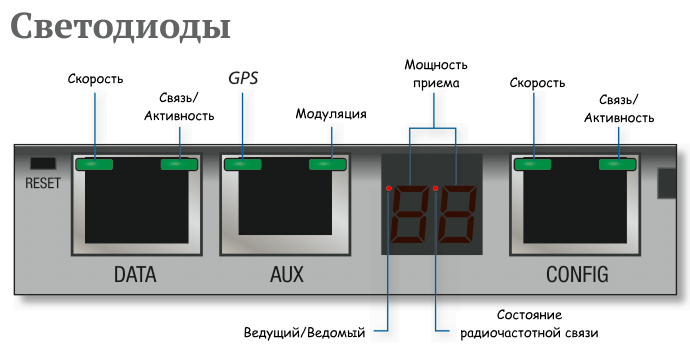

Используйте следующую схему (изображение) как визуальную ссылку для расшифровки сигналов.
Если вы просматриваете с мобильного устройства, поверните его в горизонтальное положение для более удобного просмотра таблиц.
| Порт DATA | Порт AUX | Светодиодный дисплей | Порт CONFIG | |
|---|---|---|---|---|
| Левый индикатор |
Скорость
|
GPS
|
Главный/Подчинённый блок
|
Скорость
|
| Средний индикатор | Н/Д | Н/Д |
Прием сигнала (мощность RX, -dBm)
|
Н/Д |
| Правый индикатор |
Активность соединения
|
Модуляция
|
Статус RF-соединения
|
Активность соединения
|
* Короткое мигание (соотношение вкл./выкл. 1:3) —
Обычное мигание (соотношение 1:1) —
Длительное мигание (соотношение 3:1) —
Случайное мигание* — не следует установленному циклу, мигание может быть прерывистым.
Что означают светодиодные индикаторы на устройствах серии AF‑X?
Светодиодные индикаторы на устройствах AF‑X предоставляют информацию, полезную для выравнивания антенны, мониторинга и устранения неполадок.
Таблицы ниже объясняют значение каждого светодиодного сигнала и портов.
Для лучшего понимания используйте сопровождающие изображения в качестве справочного материала.

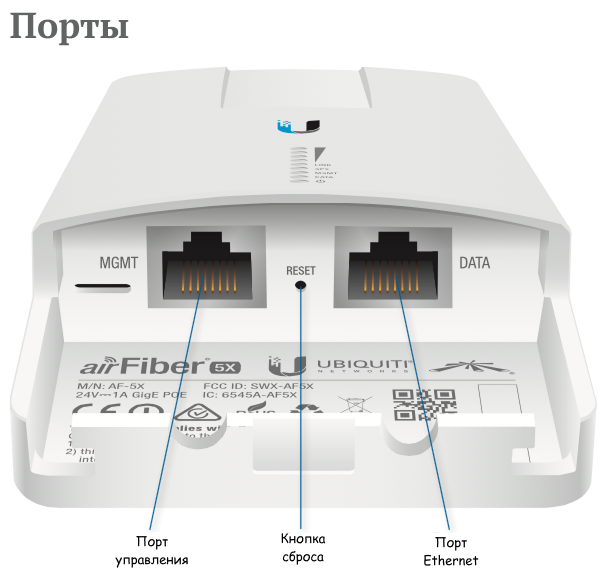

Порт управления (Management Port):
Ethernet-порт со скоростью 10/100 Мбит/с, защищённый для настройки устройства. Управление по эфирному каналу (In-Band Management) включено по умолчанию в интерфейсе настройки airFiber. Если управление по эфирному каналу отключено, порт MGMT остаётся единственным, через который можно осуществлять мониторинг, настройку и/или обновление прошивки.
Кнопка сброса (Reset Button):
Чтобы сбросить устройство к заводским настройкам, нажмите и удерживайте кнопку сброса более 10 секунд при уже включённом питании.
Порт передачи данных (Data Port):
Порт Gigabit PoE, предназначенный для передачи всего пользовательского трафика и питания устройства.

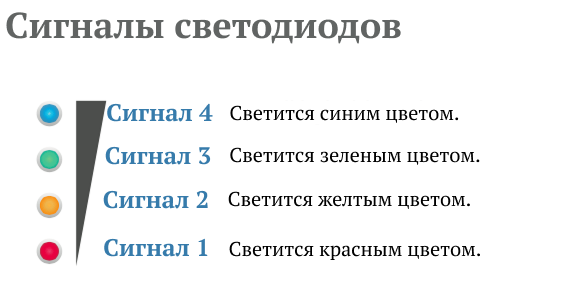

После полной загрузки светодиоды Signal 1–4 работают как световая шкала, показывающая, насколько точно направлено устройство AF-X. Шкала автоматически масштабируется в зависимости от расстояния до другой точки, усиления антенн и настроенной мощности передачи (TX power) удалённого устройства AF-X.
Каждый светодиод Signal может находиться в одном из трёх состояний:
Включён, Мигает или Выключен.
При идеальном соединении все светодиоды Signal горят постоянно.
Если сигнал ослабляется на 1 дБ, светодиод Signal 4 начинает мигать;
при потере в 2 дБ — Signal 4 гаснет.

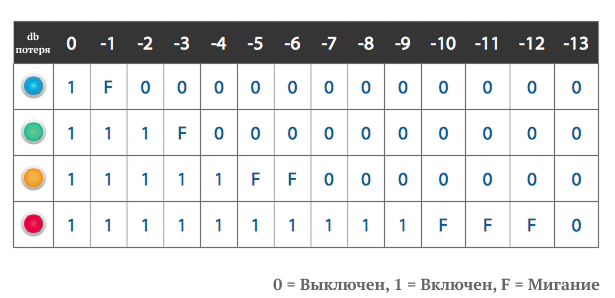

Полное отображение состояний шкалы светодиодов приведено ниже.
Идеально выровненная линия связи должна показывать все четыре светодиода Signal во включённом состоянии.
Примечание: для того чтобы точно рассчитать ожидаемый уровень сигнала, необходимо ввести правильные значения усиления антенны и потерь в кабеле во вкладке Wireless. Если указать неверные значения, отображаемые результаты будут неточными.
Помимо светодиодов Signal, устройства серии AF-X имеют и другие светодиоды, которые предоставляют дополнительную информацию. Подробнее об их значении см. в таблице ниже.
| Светодиод | Состояние | Статус |
|---|---|---|
| Связь (Link) |
Выключен Короткое мигание* Обычное мигание* Длительное мигание* Включен |
Радиомодуль выключен Синхронизация Режим маяка Регистрация Рабочее состояние |
| GPS |
Выключен Обычное мигание* Включен |
Нет GPS-синхронизации Неисправен (слабый сигнал) Работает (сильный сигнал) |
| Управление (Management) |
Выключен Включен Случайное мигание |
Нет Ethernet-соединения Ethernet-соединение установлено Сетевая активность |
| Данные (Data) |
Выключен Включен Случайное мигание |
Нет Ethernet-соединения Ethernet-соединение установлено Сетевая активность |
| Питание (Power) |
Выключен Включен |
Нет питания Питание включено |
( Short Flash (цикл 1:3 включено/выключено) — Нормальная вспышка (цикл 1:1) — Длинная вспышка (цикл 3:1)*

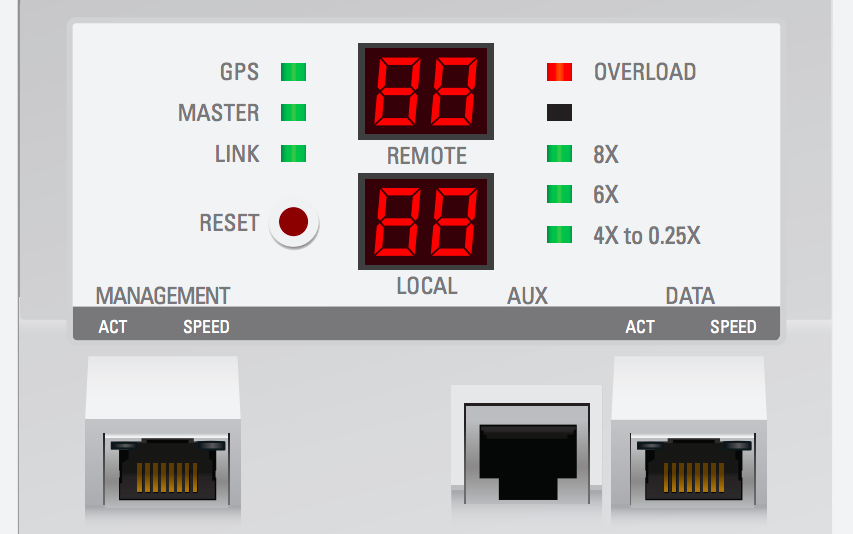

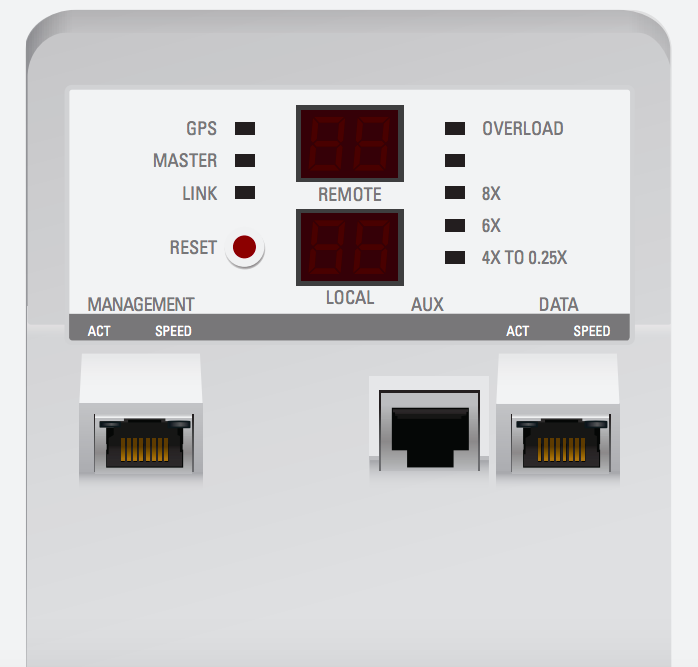

Что означают световые индикаторы (LED) на устройствах AF5/AF5U?
Устройства airFiber 5 и 5U оснащены двумя светодиодными дисплеями:
-
Один отображает уровень принимаемого сигнала (Rx) на локальной стороне.
-
Второй показывает уровень сигнала на удалённой стороне.
Информация, отображаемая на светодиодах AF5/AF5U, помогает операторам в:
-
выравнивании антенны,
-
мониторинге работы оборудования,
-
устранении неполадок.
В таблицах ниже разъясняется значение каждого светового сигнала и состояния портов. Используйте приведённые изображения для наглядности.
Кнопка сброса (Reset Button):
Чтобы сбросить устройство к заводским настройкам, нажмите и удерживайте кнопку Reset более пяти секунд, при этом устройство должно быть включено.
Удалённый дисплей (Remote Display):
Отображает уровень принимаемого сигнала (Rx) в дБм от удалённого устройства airFiber.
Локальный дисплей (Local Display):
Отображает уровень принимаемого сигнала (Rx) в дБм от локального устройства airFiber.
Порт управления (Management Port):
Порт с пропускной способностью 10/100 Мбит/с, используется для настройки и администрирования.
По умолчанию — единственный порт, через который можно осуществлять мониторинг, настройку и/или обновление прошивки.
Дополнительный порт (Aux Port):
Используется для наведения по звуковому сигналу (аудио-тона).
Порт передачи данных (Data Port):
Порт с пропускной способностью 10/100/1000 Мбит/с, обрабатывает весь пользовательский трафик.
LEDs
| Индикатор | Состояние | Описание |
|---|---|---|
| GPS |
Выкл. Вкл. Нормальная вспышка |
Нет синхронизации GPS Работает (сильный сигнал) Не работает (слабый сигнал) |
| Master |
Выкл. Вкл. |
Режим ведомого (Slave) Режим ведущего (Master) |
| Link Status |
Выкл. Короткая вспышка Нормальная вспышка Длинная вспышка Вкл. |
Радиомодуль отключен (RF Off) Синхронизация (только страны с DFS) * Выполняется DFS CAC * Обнаружен радар Передача сигнала (Beaconing) Регистрация Работает (установлено соединение) |
| Remote | Вкл. | Отображает уровень принимаемого сигнала (дБм) с удалённого устройства airFiber |
| Local | Вкл. | Отображает уровень принимаемого сигнала (дБм) с локального устройства airFiber |
| Overload | Быстрая вспышка | Состояние перегрузки (определите и устраните источник сильных помех в полосе) |
| (Без подписи) | Вкл. | 10X (1024QAM) |
| 8X | Вкл. | 256QAM MIMO |
| 6X | Вкл. | 64QAM MIMO |
| 4X | Вкл. | 16QAM MIMO |
| 2X | Длинная вспышка | QPSK MIMO |
| 1X | Нормальная вспышка | 1x QPSK xRT™ |
| 0.25X | Короткая вспышка | ¼x QPSK xRT™ |
*Короткая вспышка (цикл 1:3 вкл./выкл.) Нормальная вспышка (цикл 1:1 вкл./выкл.) Длинная вспышка (цикл 3:1 вкл./выкл.)
**xRT™ — Extreme Range Technology (технология сверхдальнего действия)
Светодиоды портов
| Порт | Обозначение светодиода | Состояние | Статус |
|---|---|---|---|
| Управление | Act |
Выкл. Вкл. Случайное мигание |
Нет Ethernet-соединения Ethernet-соединение установлено Сетевая активность |
| Speed |
Выкл. Вкл. |
10 Мбит/с 100 Мбит/с |
|
| Данные | Act |
Выкл. Вкл. Случайное мигание |
Нет Ethernet-соединения Ethernet-соединение установлено Сетевая активность |
| Speed |
Выкл. Вкл. |
10/100 Мбит/с 1000 Мбит/с |
Была ли эта статья полезной?
