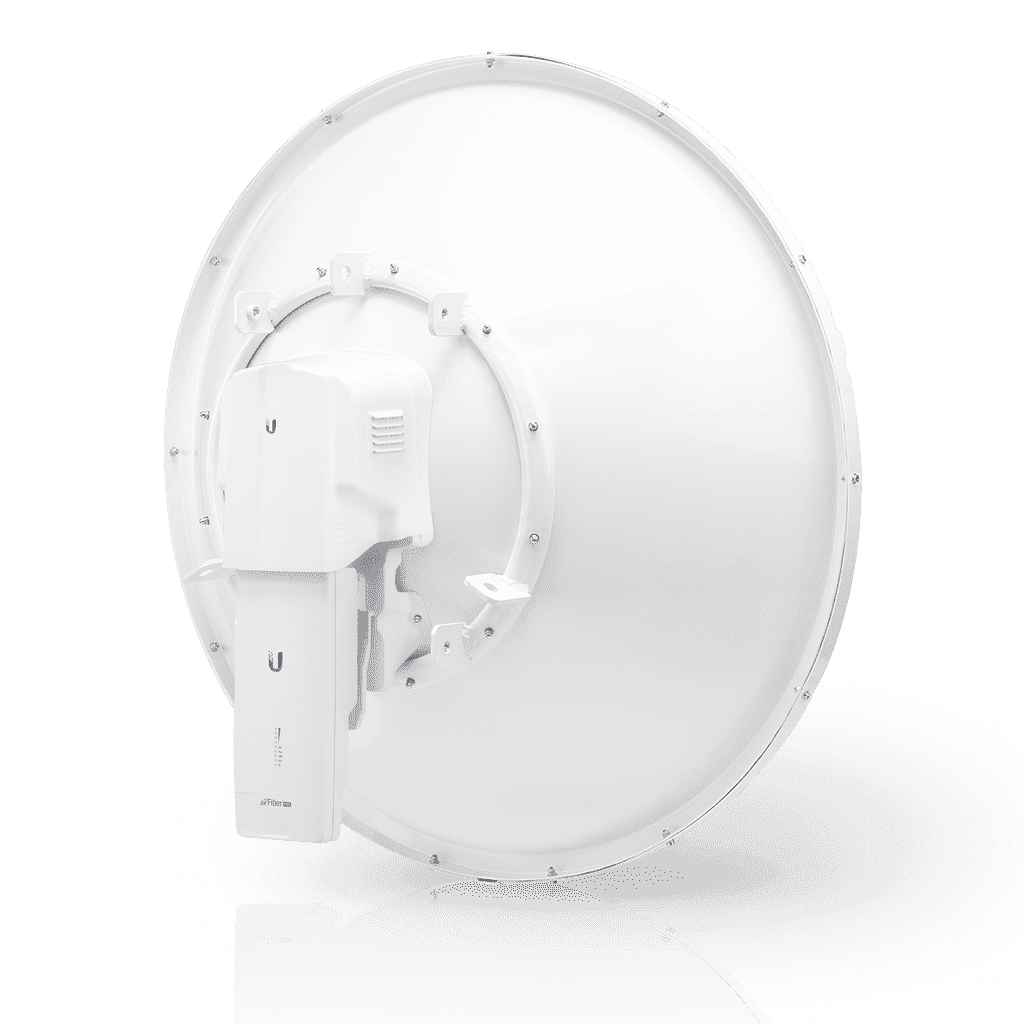

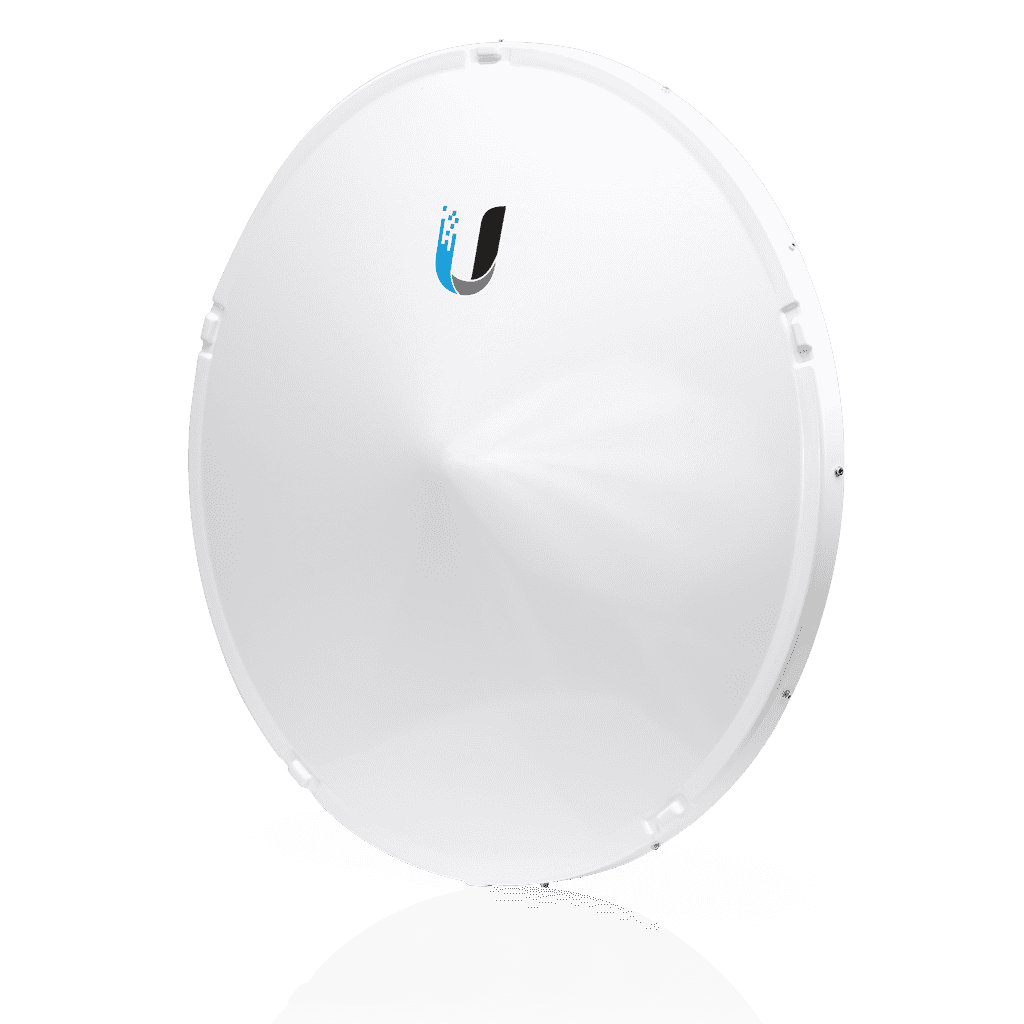

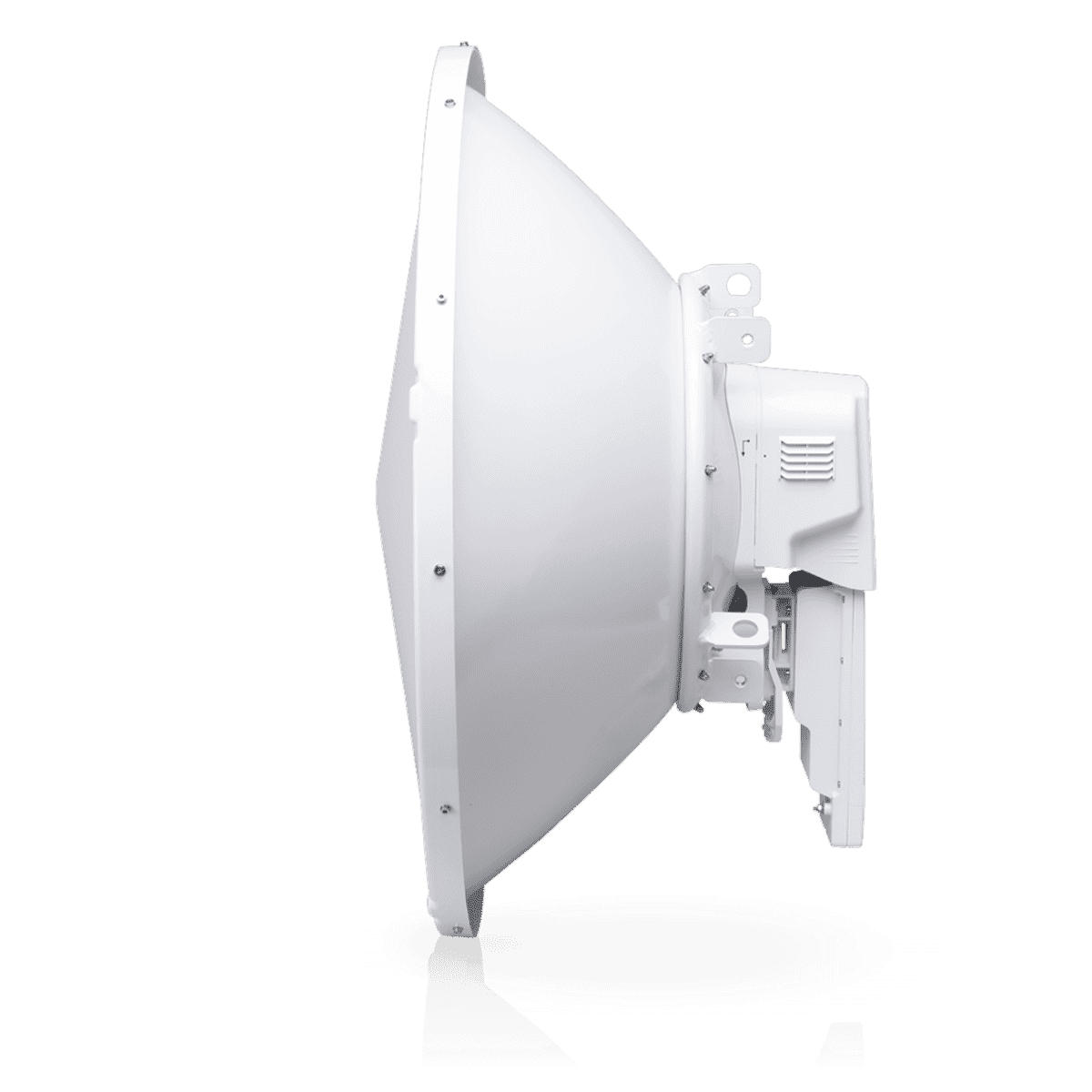

AF11 Complete LB состоит из двух компонентов. Первый – радиомост AirFiber 11FX, который отличается использованием фирменного чипа INVICTUS, обеспечивающего высокую спектральную эффективность и помехоустойчивость . Второй компонент – узконаправленная антенна AF-11G35, с шириной диаграммы направленности 2.5 градуса (симметрична в обеих плоскостях). Сумма подобных характеристик, а так же использование нестандартного частотного диапазона 11 ггц обеспечивает высочайшую помехоустойчивость системы.
Максимальная скорость передачи данных, которую обеспечивает модель может достигать 1.2 Гбит\сек, что возможно благодаря использованию модуляции 1024 qam, и дуплексном режиме работы.
Обратите внимание, что для активации производительного режима MIMO необходимо два нч дуплексера, в комплект поставки входит один, что обеспечивает пропускную способность до 600 мбит/Сек в одноканальном режиме SISO!
Мощность радиочасти комплекта AF11 Complete LB достигает 30 dbm, что в сумме с коэффициентом усиления использованной антенны 35 dbi позволяет достичь невероятной дальности связи. В лабораторных тестах данный показатель составил до 200 километров, при условии наличия прямой видимости.
Интерфейс AF11 Complete LB включает в себя гигабитный Ethernet порт и антенные разъемы облучателя параболы и самого AirFiber 11 FX, имеющие тип SMA, и являющиеся герметичными. Для питания модели может использоваться как Passive PoE 50 В DC (PoE адаптер входит в комплект поставки), так и клеммная колодка. Комплект полностью всепогодный, и может использоваться вне помещений при температурах от – 40 до + 55 градусов без опасений за стабильность его работы.
| Технические характеристики | ||
| Размер |
327 x 112 x 86 мм |
|
| Вес |
2.26 кг |
|
| Радиочастотные разъемы |
4 защищенных от воздействия окружающей среды разъема SMA, два на канал: TX 0, RX 0 (Канал 0) и TX 1, RX 1 (Канал 1), 2 защищенных от воздействия окружающей среды разъема N-Type, один на каждый Duplexer |
|
| Блок питания |
50В, 1.2А гигабитный PoE инжектор (в комплекте) |
|
| Питание |
Passive PoE, DC |
|
| Поддерживаемое напряжение |
38-56 В DC |
|
| Сертификация |
FCC Part 101, ETSI EN 302 217 |
|
| Крепление |
Совместимо с AF-11G35 |
|
| Рабочая температура |
от -40 до 55° C |
|
| Сетевой интерфейс |
Данные: 1 порт RJ45 10/100/1000 Ethernet Управление: 1 порт RJ45 10/100 |
|
| Процессор |
INVICTUS™ 2 IC |
|
| Максимальная пропускная способность |
1.2+ Гбит |
|
| Шифрование |
128-bit AES |
|
| Операционная система |
airOS F |
|
| Беспроводной режим |
SISO/MIMO |
|
| Рабочая частота |
10.7-11.7 ГГц |
|
| Максимальная мощность передатчика TX |
30 дБм |
|
| Точность поддержания частоты |
± 1 ppm |
|
| Ширина канала |
3.5/5/7/10/14/20/28/30/40/50/56 МГц переключаемая полоса пропускания Программируемый прием / передача Рабочие циклы |
|
| AIRFIBER AF-11G35 |
||
| Размер |
811 x 811 x 460 мм |
|
| Вес |
Без кронштейна - 7.14 кг С кронштейном - 11.85 кг |
|
| Частота |
от 10.3 до 11.7 ГГц |
|
| Коэффициент усиления |
35 дБи |
|
| Сектор диаграммы направленности HPOL |
2.5° |
|
| Сектор диаграммы направленности VPOL |
2.5° |
|
| Максимальный КСВН |
2:1 |
|
| Ветровая нагрузка |
1538 Н при 200 км/ч |
|
| Сопротивление ветру |
200 км/ч |
|
| Поляризация |
Г/В ± 45° |
|
| Кросс-поляризационная развязка |
35 дБ |
|
| Монтаж |
На мачту |
|
| Соответствие |
ETSI 302 217-4-2, Class 3, FCC Cat B | |
