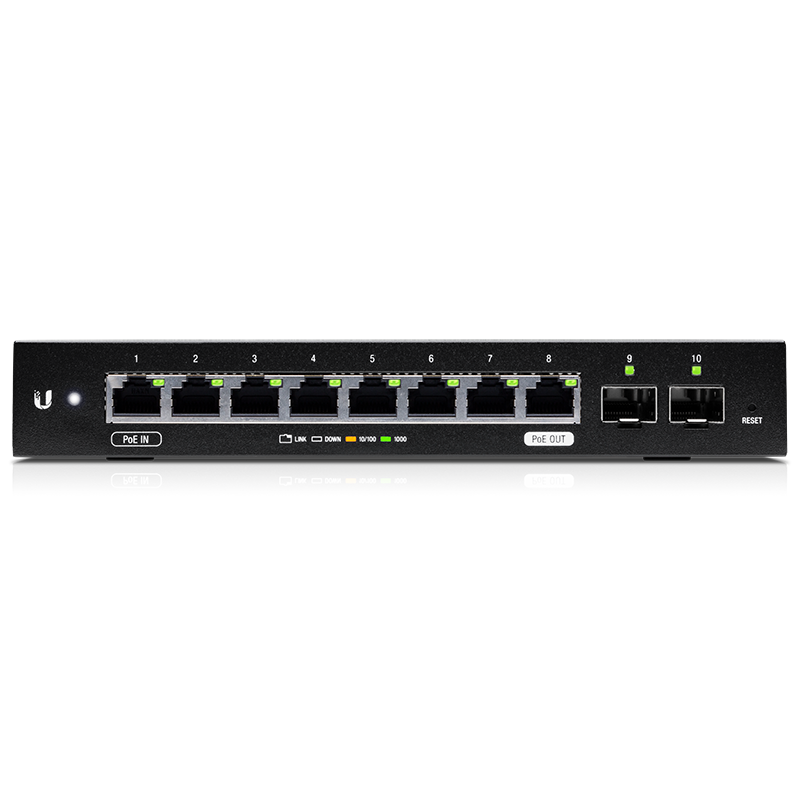

Свитч получил 8 гигабитных RG45 портов для подключения витой пары, а так же 2 слота стандарта SFP позволяющие осуществлять соединение с оптоволокном. Таким образом, EdgeSwitсh 10x можно использовать и как небольшой провайдерский коммутатор, к примеру при необходимости разветвления трафика между абонентами в таун-хаусе либо малоэтажном жилье, где количество квартир на подъезд невелико и установка полноформатных коммутаторов явно избыточна.

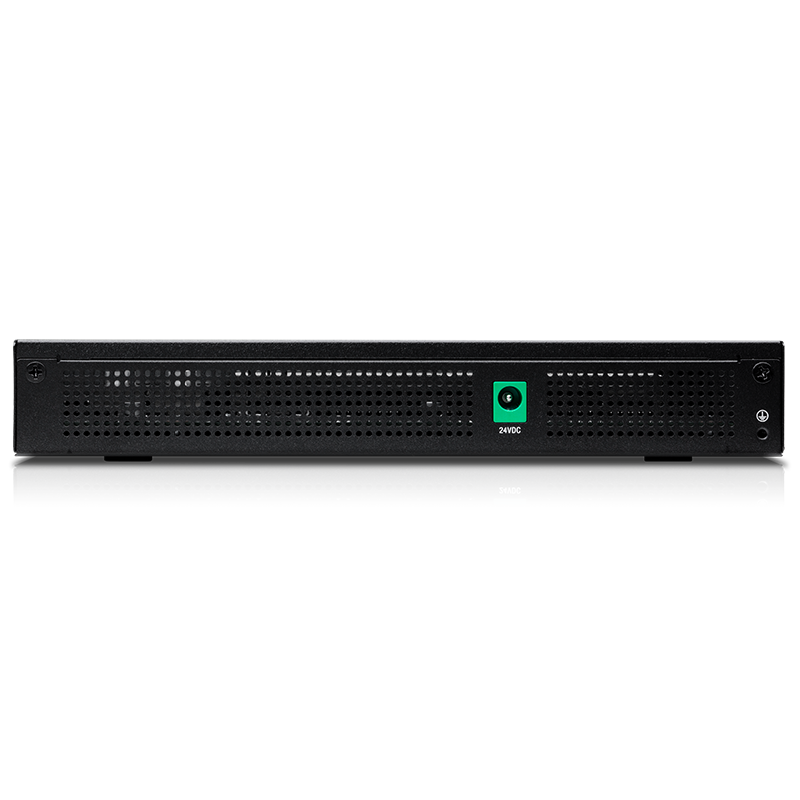

Питание устройство организуется двумя способами, как с использованием блока питания постоянного тока 24v, так и по схеме PoE. Доступна сквозная передача PoE (Passthrough) на порт под номером 8. Традиционно для оборудования Ubiquiti сетевой интерфейс EdgeSwitсh 10x оснащен светодиодной индикацией состояния. Чтобы проверить наличие или отсутствие соединения на любом из портов, а так же оценить его активность достаточно единственного беглого взгляда на коммутационную панель устройства.
Отдельно следует отметить возможность как настольного размещения свитча, так и его установку в серверную стойку с использованием специальных креплений EdgeMAX Universal Rack Mount Kit.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ES-5XP | ES-8XP | ES-8-150W | ES-10X | ES-10XP | ES-12F | ES-16-150W | EP-S16 | ES-24-LITE |
ES-24-250W / 500W |
ES-16-XG |
ES-48-500W / 750W |
ES-48-LITE | ||
|
Внут. пропускная способность | 10 Гбит | 16 Гбит | 20 Гбит | 20 Гбит | 20 Гбит | 32 Гбит | 36 Гбит | 72 Гбит | 320 Гбит | 52 Гбит | 52 Гбит | 140 Гбит | 140 Гбит |
|
Порты 10/100/1000 Мбит RJ45 | 5 | 8 | 8 | 8 | 8 | 4 | 16 | 16 |
|
24 | 24 | 48 | 48 |
|
|
Порты 10/1 Гбит RJ45 |
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
Порты 1 Гбит SFP |
|
|
2 | 2 | 2 | 8 (100/1) 4 (1) | 2 |
|
|
2 | 2 | 2 | 2 |
|
Порты 10/1 Гбит SFP+ |
|
|
|
|
|
|
|
2 | 12 |
|
|
2 | 2 |
|
Макс. потребляемая мощность (без PoE) |
|
|
20 Вт | 8 Вт | 8 Вт | 56 Bт | 28 Bт | 40 Вт | 36 Вт | 25 Вт | 30 Вт | 56 Вт | 64 Вт |
|
|
Макс. потребляемая мощность (без PoE) |
|
|
20 Вт | 8 Вт | 8 Вт | 56 Bт | 28 Bт | 40 Вт | 36 Вт | 25 Вт | 30 Вт | 56 Вт | 64 Вт |
|
Питание | 24В DC | 230VAC | 240 / 54 В | 24 В DC / 24 В | 24В DC | 240 / 24 В | 240 В AC | 54 В DC / 54 В | 240 В AC | 240 В AC | 240 В AC | 240VAC | 240VAC |
|
Напряжение DC |
|
|
42-56 В | 9-30 В | 9-30 В | 16-25 В |
|
42-56 В |
|
|
|
|
|
|
Вход PoE |
|
|
|
24 В |
|
|
|
54 В, 4-пары |
|
|
|
|
|
|
|
Выход PoE (порты) | 5 | 8 | 8 | 1 | 8 |
|
16 | 4/4, 12/2 |
|
|
24 |
|
48 |
|
Режим PoE, выход | 24 В | 24/48 В | af/at / 24 В | 24 В | 24 В |
|
af/at / 24 В | af/at / 24/54В |
|
|
af/at / 24 В |
|
af/at / 24 В |
|
|
Напряжение PoE, выход | 24 В | 24/48 В | 24/54 В | 24 В | 24 В |
|
24/54 В | 24/54 В |
|
|
24/54 В |
|
24/54 В |
|
|
Выход PoE, макс. нагрузка, общая |
|
|
130 Вт | 15 Вт | 52 Вт |
|
122 Вт | 240 Вт |
|
|
220 / 470 Вт |
|
436 / 686 Вт |
|
Макс. потребляемая мощность (вкл. PoE) | 60 Вт | 150 Вт | 150 Вт | 24 Вт | 60 Вт |
|
150 Вт | 300 Вт |
|
|
250 / 500 Вт |
|
500 / 750 Вт |
|
Макс. нагрузка PoE на порт | 11.5Вт | 11.5 / 23Вт | 17 / 34.2Вт | 15Вт | 15Вт |
|
17 / 34.2Вт | 17 / 34.2Вт |
|
|
17 / 34.2Вт |
|
17 / 34.2Вт |
|
Консольный порт |
|
|
|
|
|
|
|
|
|
|
|
|
|
| Технические характеристики | |
| Размер | 207 x 31.1 x 90 мм |
| Вес | 500 г |
| Пропускная способность портов | 10 Гбит |
| Внутренняя пропускная способность | 20 Гбит |
| Скорость обработки пакетов | 14.88 млн. пакетов в секунду |
| Максимальная потребляемая мощность | 8 Вт (без нагрузки PoE) |
| Питание | 24 В DC, 1 А или 24V Passive PoE |
| Диапазон входного напряжения | 9 — 30 В DC |
| Блок питания | Внешний, 24 В DC, 1 А |
| Светодиодная индикация LED | Статус системы Порты данных RJ45 PoE, Speed/Link/Activity Порты данных SFP/SFP+ Link/Activity |
| Сетевые интерфейсы | 8 портов 10/100/1000 Мбит RJ45 2 порта 1 Гбит SFP |
| Интерфейс управления | Ethernet |
| Сертификация | CE, FCC, IC |
| Защита от электростатического разряда / электромагнитного импульса | По воздуху: ±24 кВ При контакте: ±24 кВ |
| Рабочая температура | от -10 до 50° C |
| Рабочая влажность | от 5 до 95% без конденсата |
| Испытания на удар и вибрацию | ETSI300-019-1.4 |
| Интерфейсы PoE | 1 порт 24 В DC Passive PoE (контакты 4, 5+; 7, 8-) |
| Максимальная нагрузка PoE на порт | 15 Вт |
| Диапазон напряжения 24V Passive PoE | 24 В |
