AirFiber 5 High-Band — это инновационная беспроводная платформа от Ubiquiti Networks, предназначенная для сверхдальней передачи данных на скорости до 1 Гбит/с и выше. Каждый компонент этой системы, начиная от кремниевого чипа и заканчивая передовыми раздельными антеннами, был тщательно разработан командой Ubiquiti.
Платформа airFiber 5 High-Band уникальна своей возможностью передавать данные без задержек между приёмом и отправкой пакетов, что обычно необходимо в стандартных антеннах. В дополнение к частотному (FDD) и временному (TDD) дуплексированию, здесь используется гибридное дуплексирование (HDD), значительно повышающее эффективность использования частотного диапазона. Эта технология, основанная на патентованном алгоритме, минимизирует задержки, точно рассчитывая время активации передатчиков и приемников.
Основные характеристики системы включают:
- Пропускную способность до 1,2 Гбит/с и выше.
- Дальность радиомоста до 100 км и более.
- Скорость обмена информацией более 1 миллиона кадров в секунду.
Технология xRT, также запатентованная Ubiquiti, позволяет максимизировать энергетический баланс линии, не нарушая законодательные нормы по частотам. С её помощью радиус действия радиомоста можно увеличить до 10 м на ближней границе и более 100 км в длину.

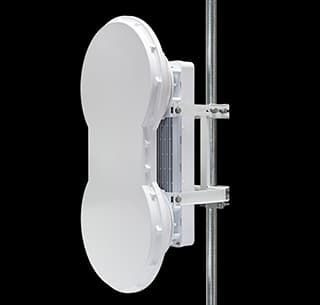

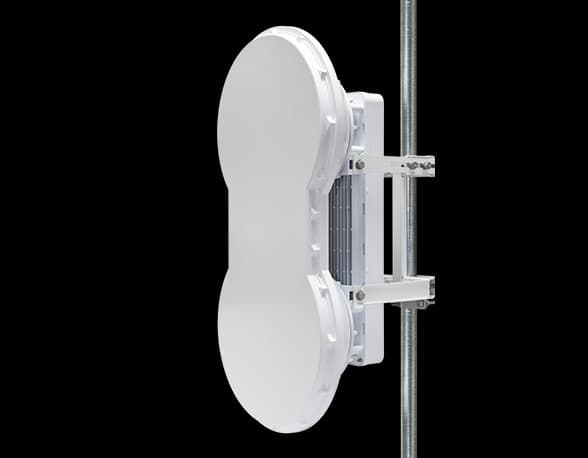

Для работы в режиме 2×2 MIMO используются двойные независимые антенны. Эти раздельные антенны улучшают энергетический баланс линии без необходимости использования попеременного включения или дуплексирования в обычных приёмо-передающих группах. AirFiber 5 High-Band функционирует на свободных от лицензирования частотах, что позволяет использовать его в любой стране мира без специальных разрешений. Частоты тщательно фильтруются, предотвращая интерференцию с другими устройствами в диапазоне 5725—6200 МГц. Коэффициент усиления антенной группы составляет 23 дБи.
Обработка данных осуществляется центральным процессором с фирменным ядром INVICTUS. AirFiber 5 High-Band постоянно контролирует мощность каналов по всей ширине рабочего спектра, что обеспечивает стабильность мощности даже на краях полосы пропускания.

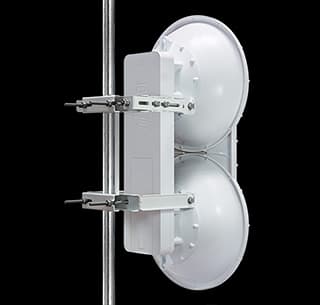

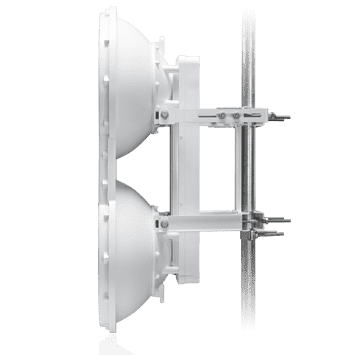

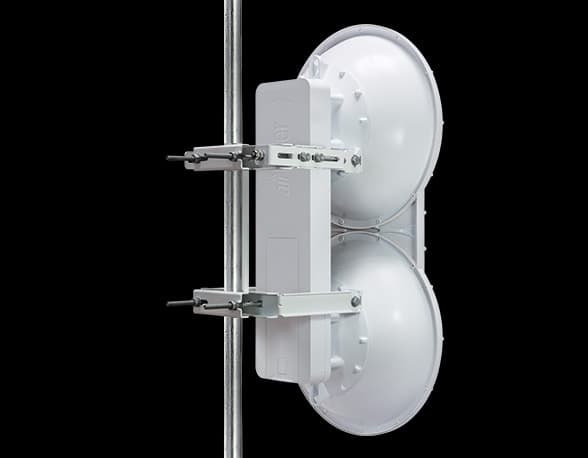

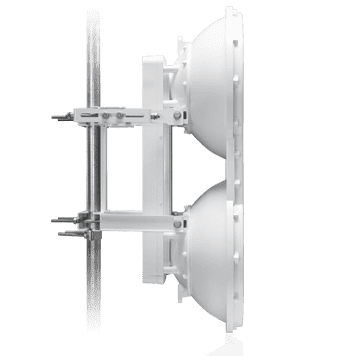

Интегрированная операционная система AirOS упрощает установку радиомоста, позволяя одному человеку быстро справиться с этой задачей. Передвижной зажим крепления позволяет собрать устройство на верстаке, а затем, на мачте, просто затянуть все соединения, не держа конструкцию на весу. Специальное складное приспособление фиксирует устройство во время монтажа. Антенну можно настроить с помощью радиовыравнивающего дисплея RAD через интерфейс управления или по звуковым сигналам, передаваемым через внешний разъем RJ-12.
Беспроводная передача данных делает airFiber 5 High-Band устойчивым к механическим повреждениям. В отличие от медного кабеля, подверженного кражам, и оптического волокна, уязвимого к вандализму или природным воздействиям, airFiber 5 High-Band требует лишь ограничения доступа к местам установки.
Платформа поддерживает непрерывное шифрование данных по стандарту AES-128 и синхронизирует кадры с помощью встроенного GPS. Для подключения к сети предусмотрены 1 порт Fast Ethernet и 1 гигабитный порт с поддержкой passive PoE, через который подается питание до 50 В и ток 1,2 А. PoE-инжектор входит в комплект поставки.
AirFiber 5 High-Band выдерживает ветровую нагрузку до 863 Н при скорости ветра до 200 км/ч. Диапазон рабочих температур составляет от −40 до +55 градусов Цельсия.
| Технические характеристики | |
| Диапазон рабочих частот (регион Россия. см регионы) | 5470 - 5600 MHz |
| 5650 - 5850 MHz | |
| 5470 - 5875 MHz | |
| 5470 - 5950 MHz | |
| Габариты | 938.4 x 468.4 x 281.4 мм |
| Вес | 16 кг (учитывая набор монтажных креплений) |
| Максимальная потребляемая мощность | 40 Вт |
| Источник питания | 50 В, 1.2 А PoE GigE адаптер (идет в комплекте) |
| Метод питания | Пассивное питание через Ethernet (PoE, 42-58 В, постоянный ток [DC]) |
| Монтаж | На трубу, комплектуется необходимыми креплениями |
| Ветровая нагрузка | 88 кг при 201 км/ч |
| Рабочие температуры | -40... 55 °C |
| Индикаторы | 12 светодиодов: Соединение/активность порта данных Скорость порта данных Соединение/активность порта управления Скорость порта управления GPS-синхронизация Master/Slave Состояние соединения Режим модуляции (от 0.25х до 4х, 6х, 8х, перегрузка) Уровень сигнала текущей и парной станции (два двухразрядных светодиодных дисплея, калиброванных в дБм) |
| Интерфейсы Ubiquiti airFiber | |
| Data Port (порт данных) | 1х 10/100/1000 Ethernet Port |
| Configuration Port (порт управления) | 1х 10/100 Ethernet Port |
| Auxiliary Port (вспомогательный порт) | 1х RJ-12 Alignment Tone Port |
| Максимальная пропускная способность | Более 1 Гбит/с |
| Максимальная дальность | Около 100 км |
| Пакетная производительность | Более 1 миллиона в секунду |
| Шифрование | 128-Bit AES |
| Прямая коррекция ошибок | 164/205 |
| Циклический префикс | 1/16 Фиксированный |
| Соотношение Uplink/Downlink (для режима TDD) | Фиксировано 50% |
| Синхронизация пакетов | Посредством GPS |
| Передатчик | |
| ЭИИМ | ~50 дБм (зависит от страны и частоты) |
| Точность поддержания частоты | +/-2,5 ppm без GPS-синхронизации +/-0,2 ppm с GPS-синхронизации |
| Ширина полосы пропускания канала | 10/20/30/40/50 МГц (в режиме FDD используются два канала) |
| Модуляция | 1024QAM MIMO |
| 256QAM MIMO | |
| 64QAM MIMO | |
| 16QAM MIMO | |
| QPSK MIMO | |
| ½ Rate QPSK xRT | |
| ¼ Rate QPSK xRT | |
| Встроенная разделённая антенна | |
| Усиление передающей антенны | 23 дБи |
| Усиление принимающей антенны | 23 дБи |
| Ширина диаграммы направленности | 6° |
| Соотношение вперед-назад | 70 дБ |
| Поляризация | Двойная наклонная поляризация |
| Взаимное подавление помех (Cross-Polarity) | > 28 дБ |
