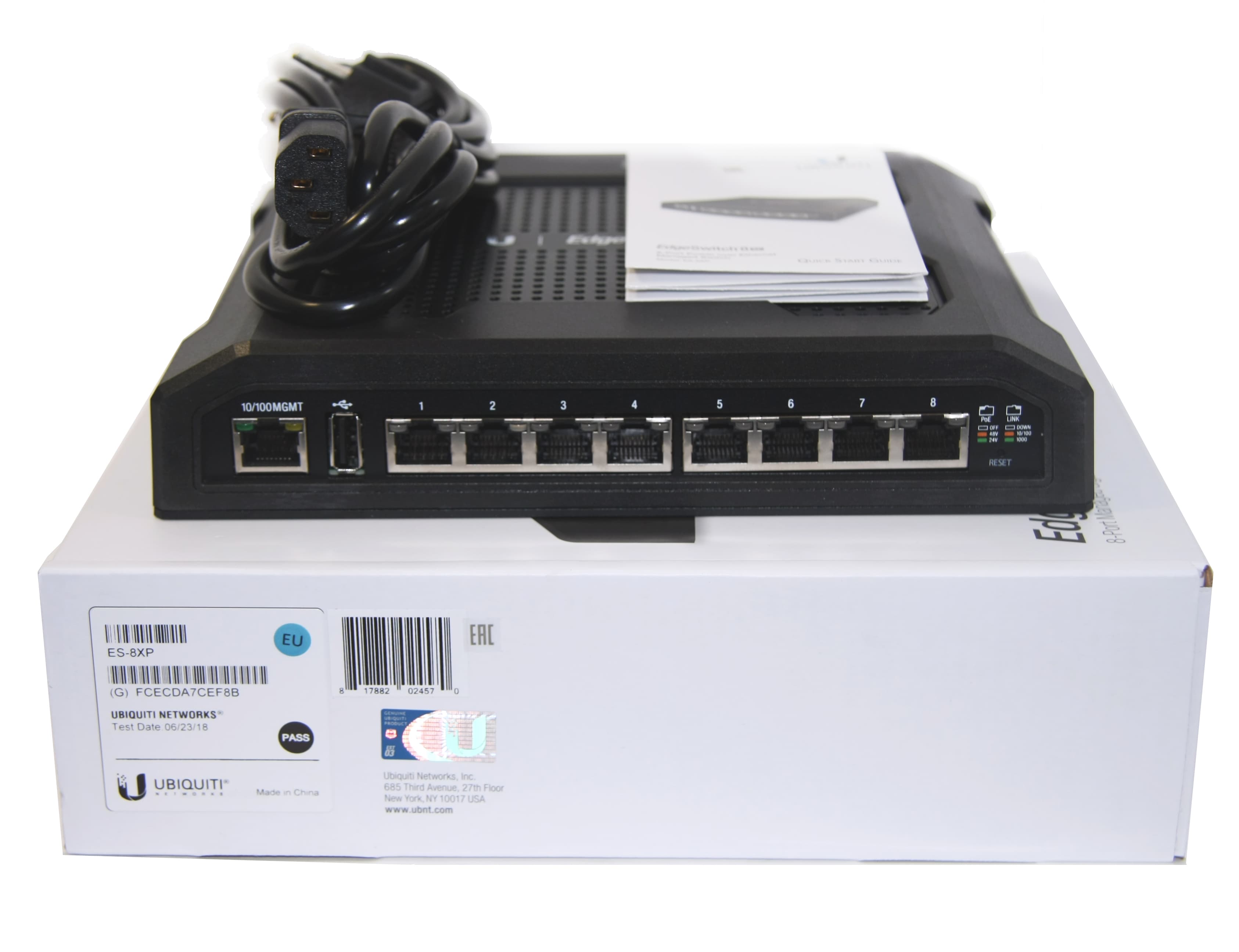

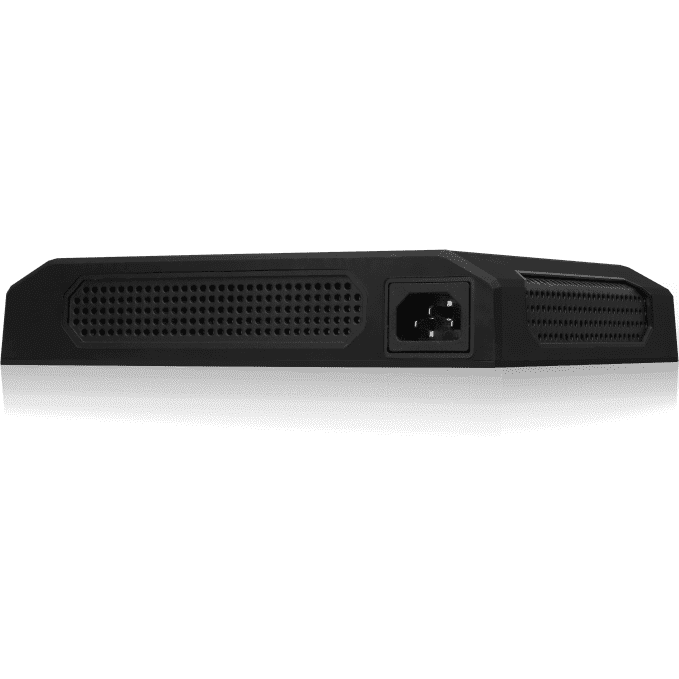

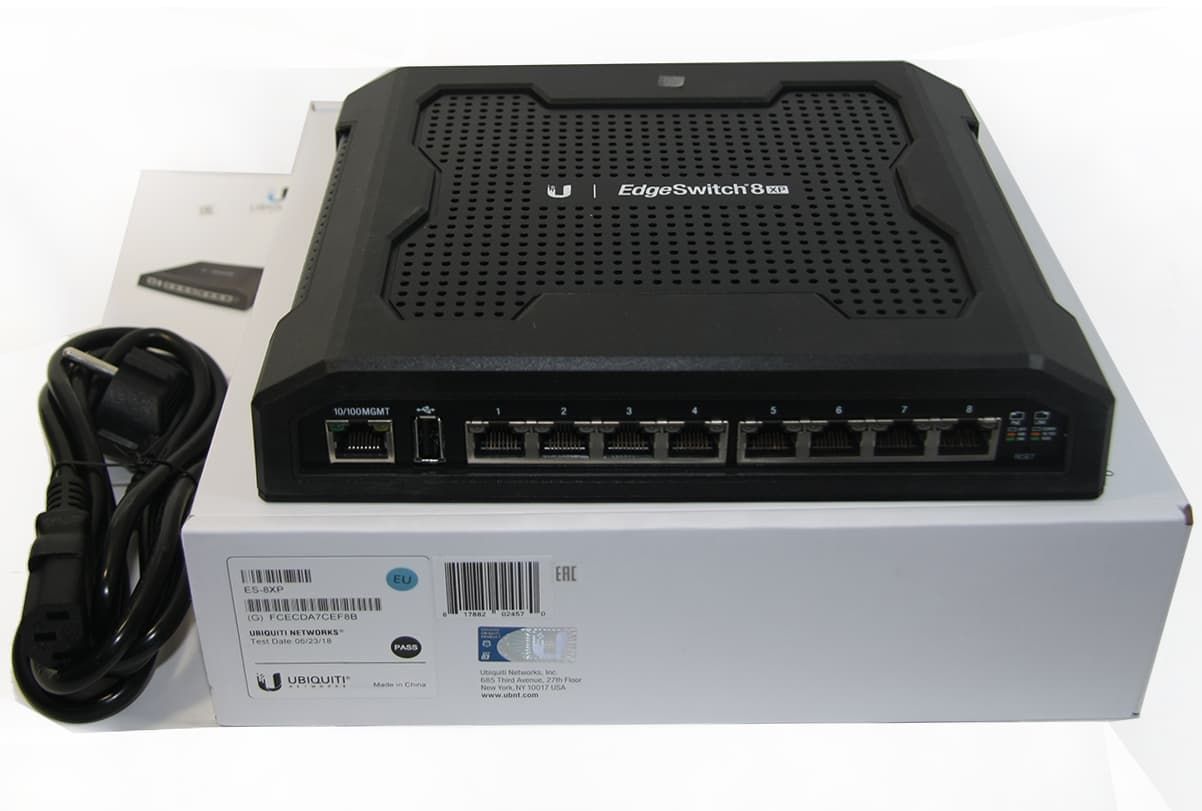

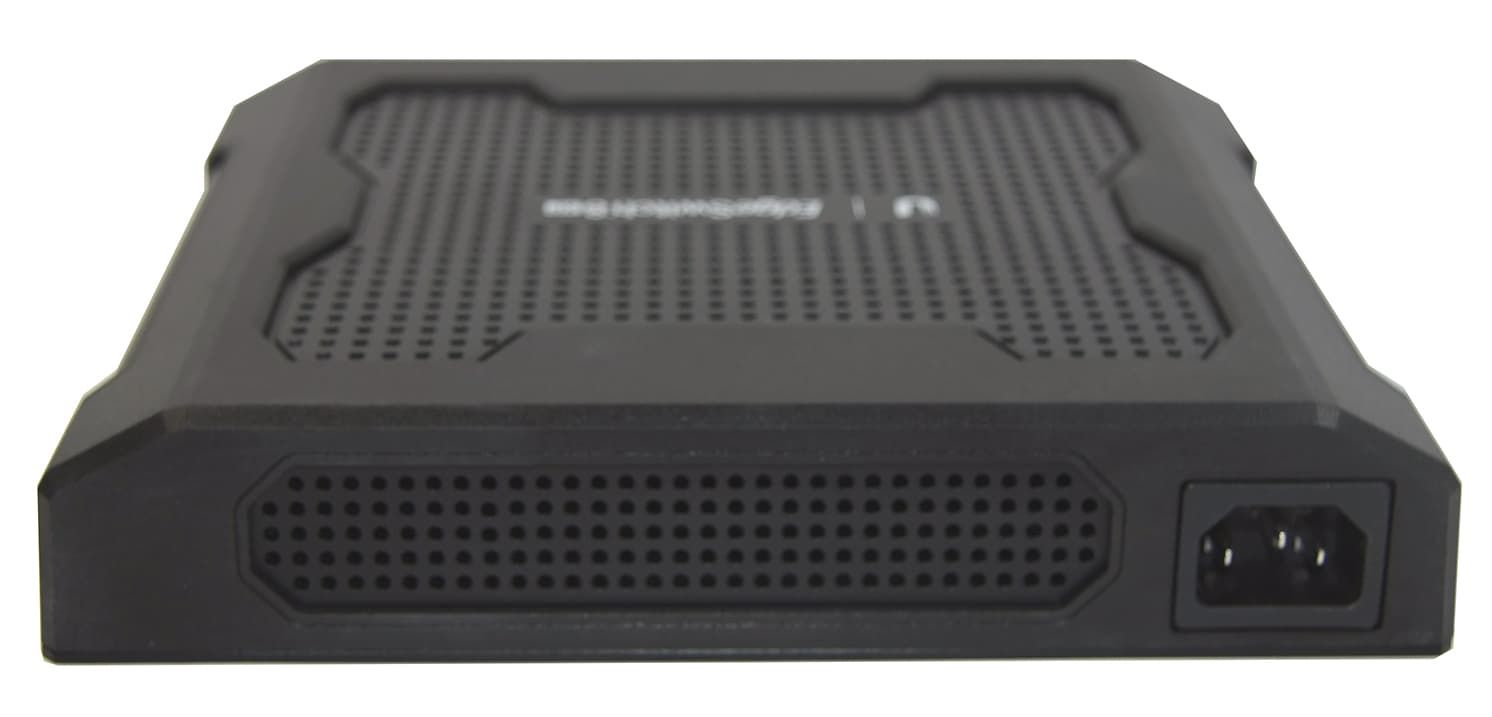

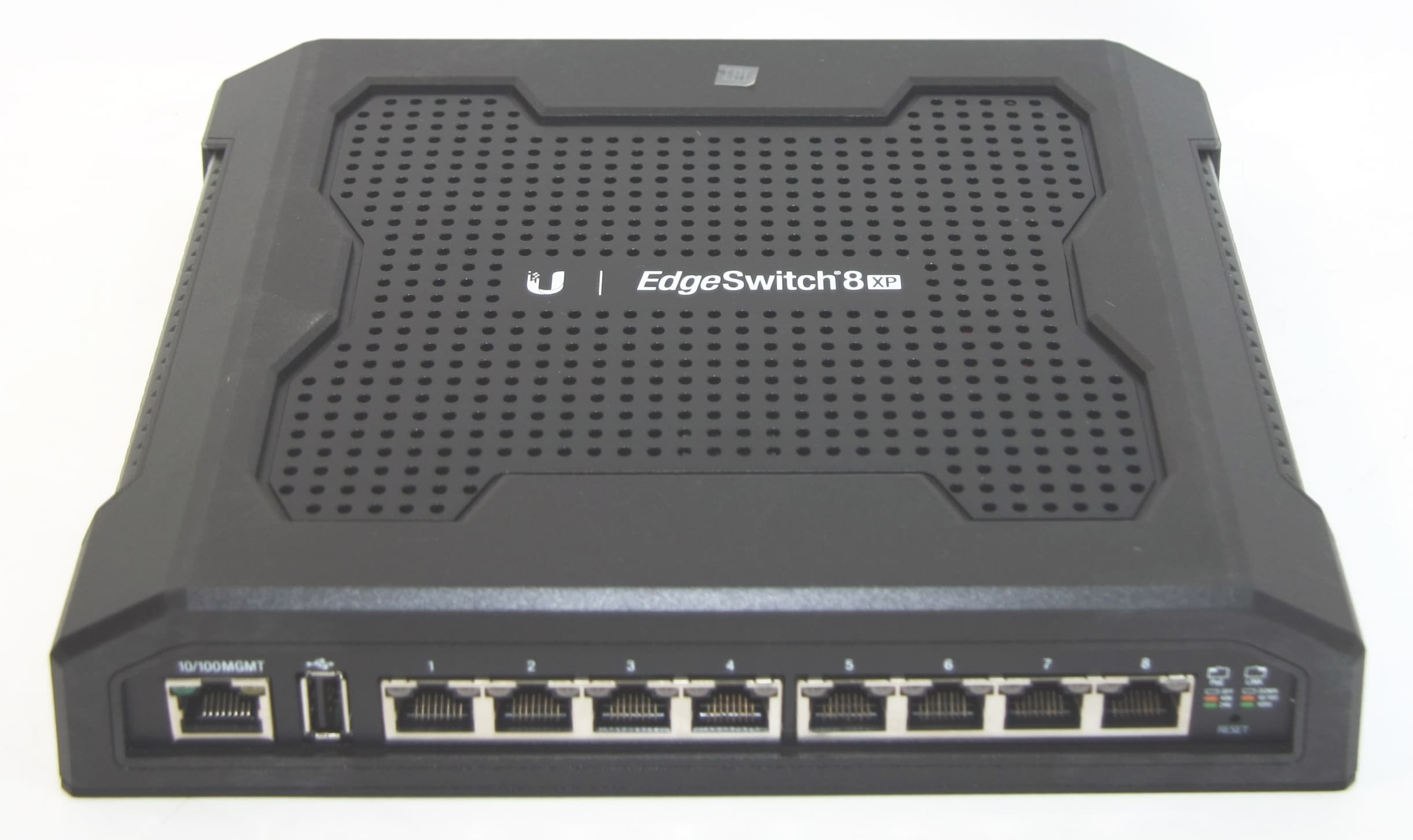

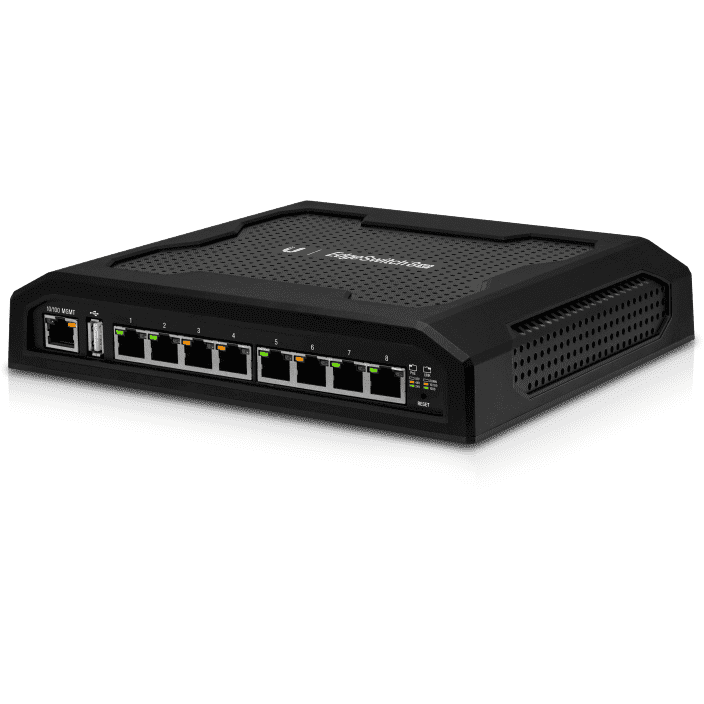

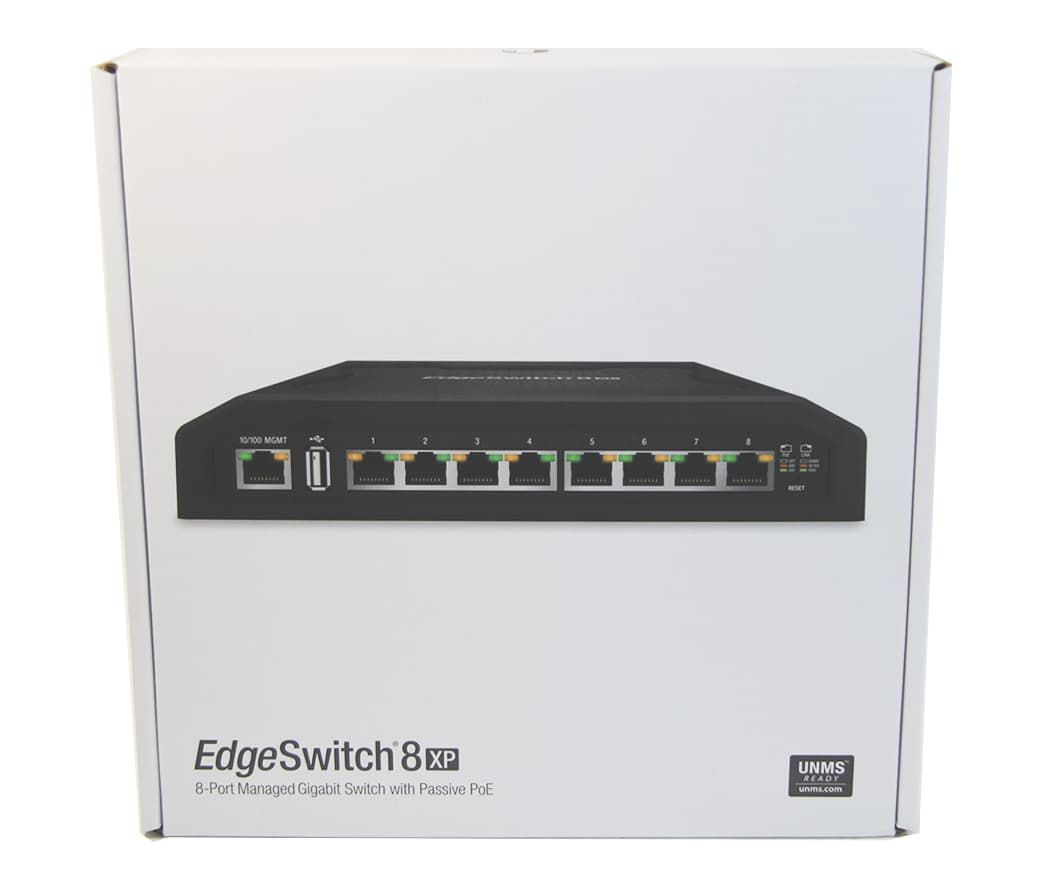

Свитч получил 8 гигабитных Ethernet портов, на каждом из которых возможно организовать раздачу питания PoE 24\48 v. Максимальная мощность передающаяся абонентскому оборудованию на каждом порту достигает 23 вт, при напряжении 48 v и до 11.5 вт при напряжении 24 v. Суммарная же мощность, которую обеспечивает Ubiquit EdgeSwitch 8 XP достигает 145 вт. Энергоснабжение коммутатора обеспечивается встроенным блоком питания с подключением к сети переменного тока 110/220 v. Помимо 8 Ethernet портов, Ubiquit EdgeSwitch 8 XP имеет так же USB 2.0 порт зарезервированный для использования в будущем и консольный порт предназначенный для доступа к интерфейсу управления.

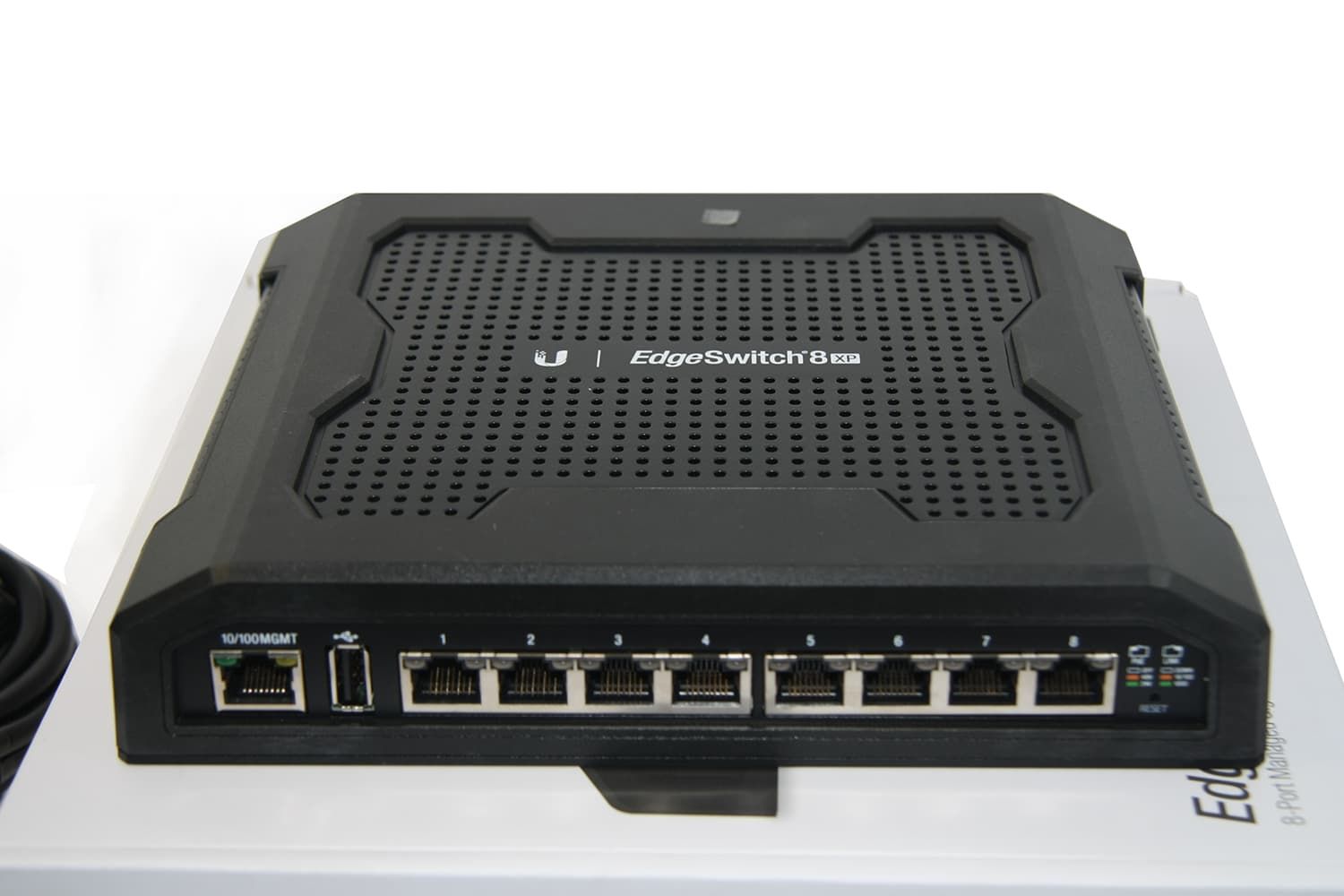

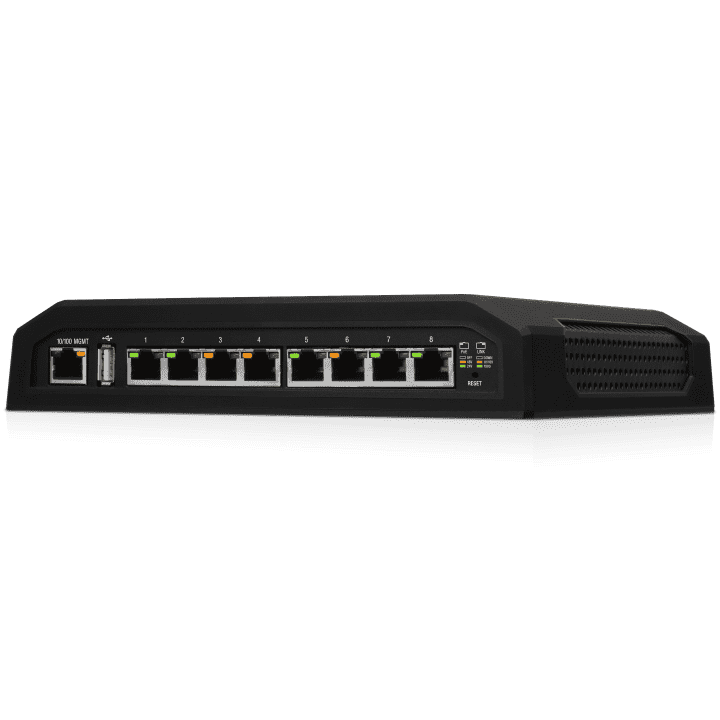

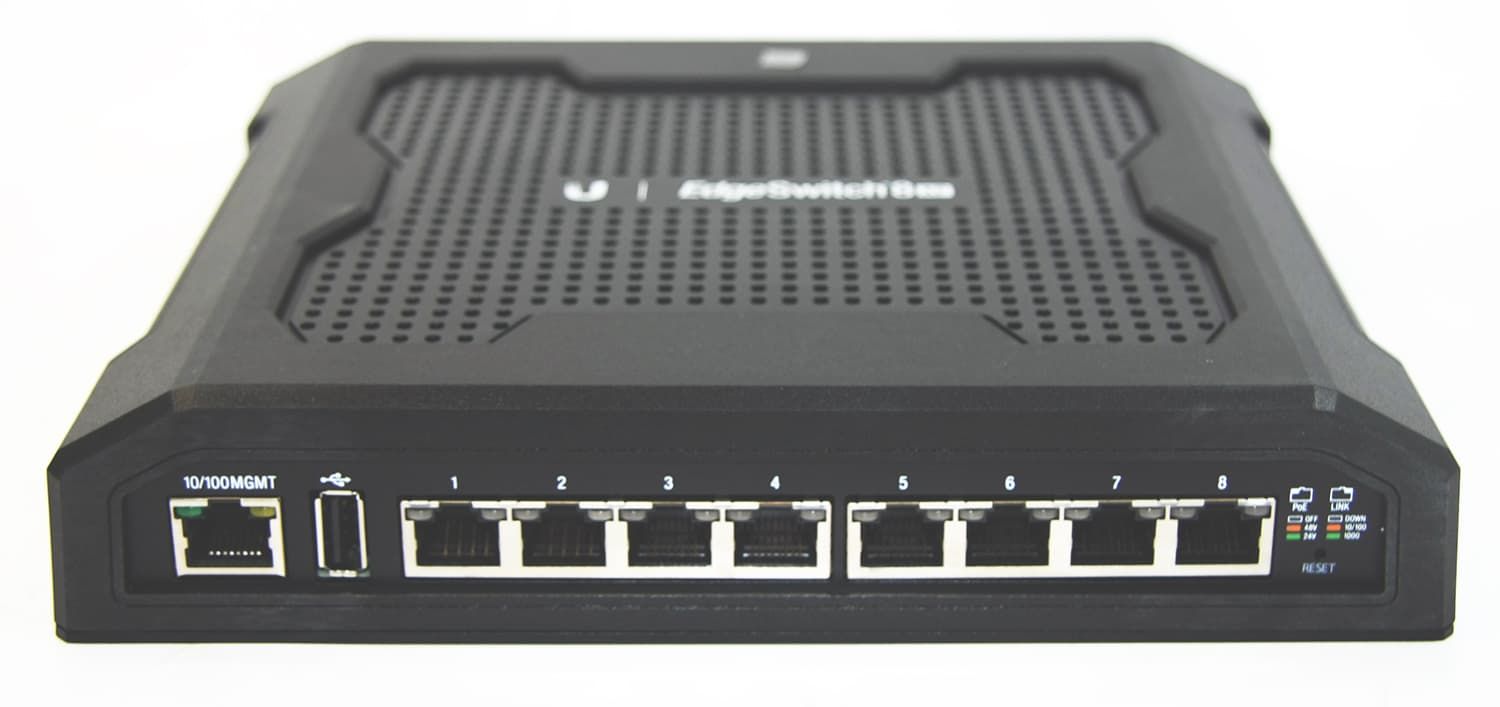

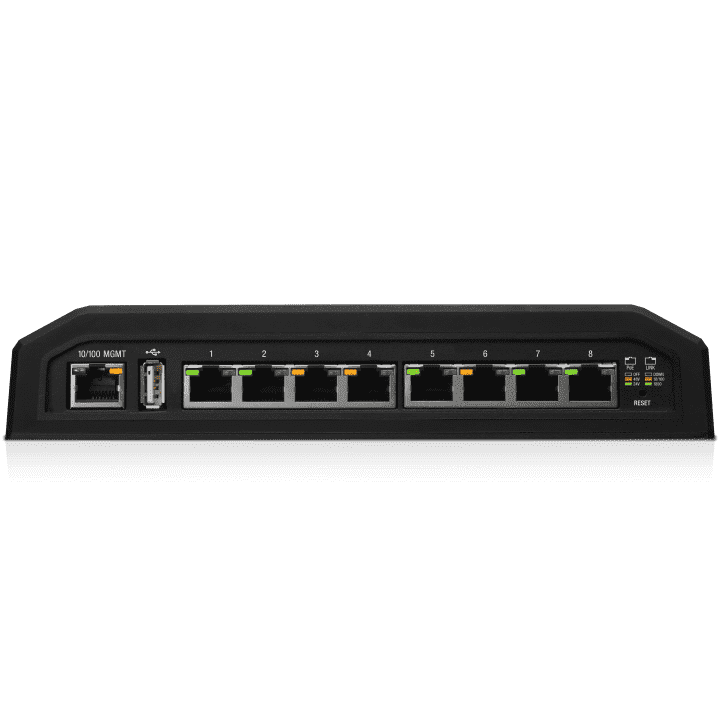

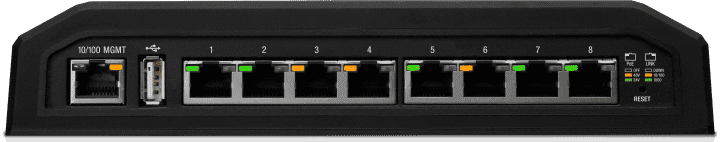

Как любой другой свитч Ubiquiti, EdgeSwitch 8 XP имеет фирменную систему светоиндикации состояния портов, позволяющую определить наличие или отсутствие раздачи питания а так же скорость установленного соединения. Для этого следует обратить внимание на светодиоды, размещенные в верхней части каждого порта. Левый отвечает за индикацию PoE, при желтом свечении питание раздается с напряжением 48 V (PoE 48), зеленый цвет светодиода говорит о напряжении 24 V (PoE 24), а отсутствие свечения о том что питание не подается. Светодиод расположенный справа информирует о скорости соединения. Свечение желтым означает работу линии по стандарту 10/100, а зеленый означает гигабитный линк.

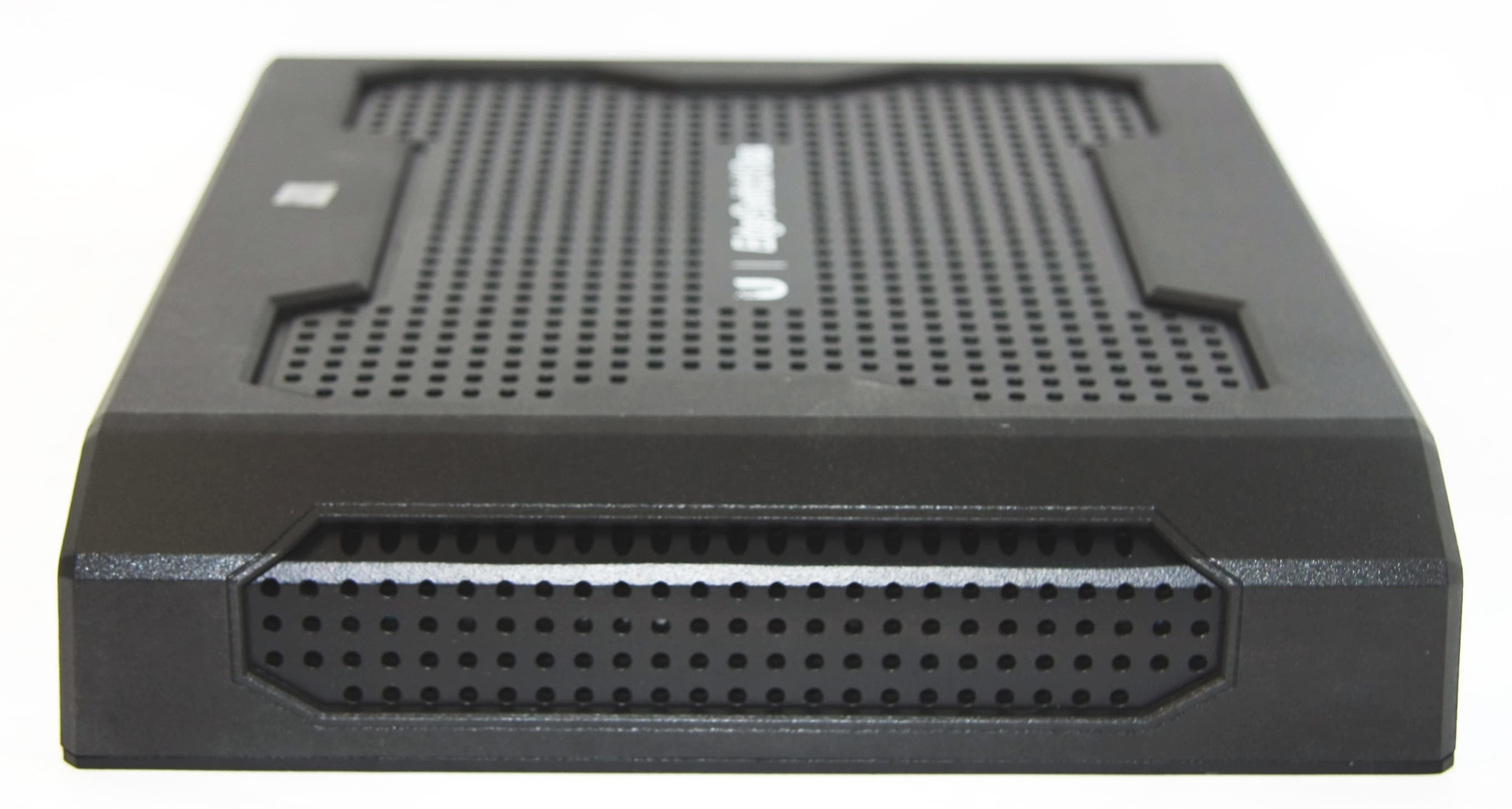

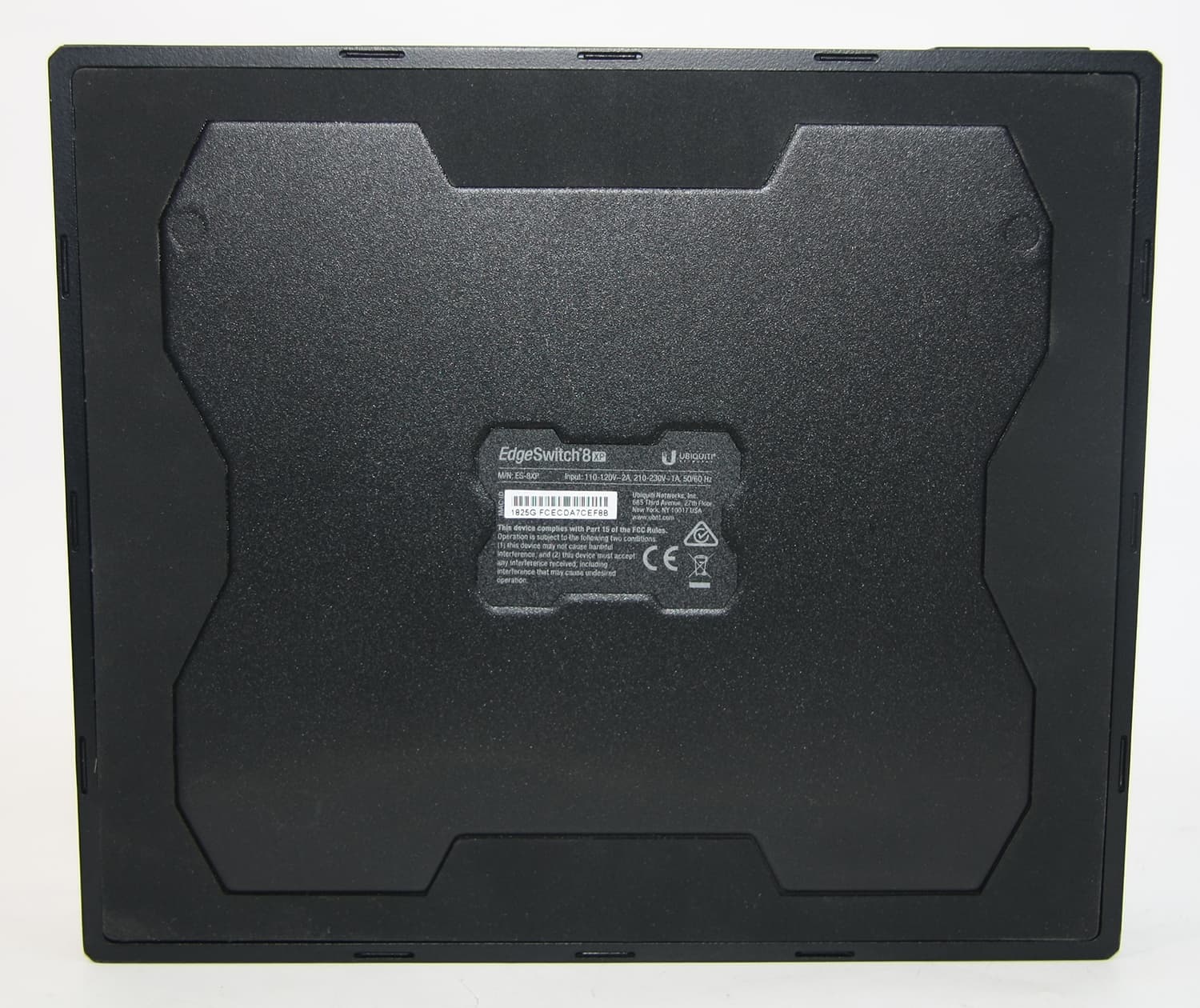

Коммутатор получил процессор MIPS 24K с частотой 400 мГц работающий с оперативной памятью объемом 64 мб, что вполне достаточно для обеспечения бесперебойной работы EdgeSwitch 8 XP. Корпус свитча металлический, размещение устройства может быть как настенным так и настольным по выбору пользователя.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ES-5XP | ES-8XP | ES-8-150W | ES-10X | ES-10XP | ES-12F | ES-16-150W | EP-S16 | ES-24-LITE |
ES-24-250W / 500W |
ES-16-XG |
ES-48-500W / 750W |
ES-48-LITE | ||
|
Внут. пропускная способность | 10 Гбит | 16 Гбит | 20 Гбит | 20 Гбит | 20 Гбит | 32 Гбит | 36 Гбит | 72 Гбит | 320 Гбит | 52 Гбит | 52 Гбит | 140 Гбит | 140 Гбит |
|
Порты 10/100/1000 Мбит RJ45 | 5 | 8 | 8 | 8 | 8 | 4 | 16 | 16 |
|
24 | 24 | 48 | 48 |
|
|
Порты 10/1 Гбит RJ45 |
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
Порты 1 Гбит SFP |
|
|
2 | 2 | 2 | 8 (100/1) 4 (1) | 2 |
|
|
2 | 2 | 2 | 2 |
|
Порты 10/1 Гбит SFP+ |
|
|
|
|
|
|
|
2 | 12 |
|
|
2 | 2 |
|
Макс. потребляемая мощность (без PoE) |
|
|
20 Вт | 8 Вт | 8 Вт | 56 Bт | 28 Bт | 40 Вт | 36 Вт | 25 Вт | 30 Вт | 56 Вт | 64 Вт |
|
|
Макс. потребляемая мощность (без PoE) |
|
|
20 Вт | 8 Вт | 8 Вт | 56 Bт | 28 Bт | 40 Вт | 36 Вт | 25 Вт | 30 Вт | 56 Вт | 64 Вт |
|
Питание | 24В DC | 230VAC | 240 / 54 В | 24 В DC / 24 В | 24В DC | 240 / 24 В | 240 В AC | 54 В DC / 54 В | 240 В AC | 240 В AC | 240 В AC | 240VAC | 240VAC |
|
Напряжение DC |
|
|
42-56 В | 9-30 В | 9-30 В | 16-25 В |
|
42-56 В |
|
|
|
|
|
|
Вход PoE |
|
|
|
24 В |
|
|
|
54 В, 4-пары |
|
|
|
|
|
|
|
Выход PoE (порты) | 5 | 8 | 8 | 1 | 8 |
|
16 | 4/4, 12/2 |
|
|
24 |
|
48 |
|
Режим PoE, выход | 24 В | 24/48 В | af/at / 24 В | 24 В | 24 В |
|
af/at / 24 В | af/at / 24/54В |
|
|
af/at / 24 В |
|
af/at / 24 В |
|
|
Напряжение PoE, выход | 24 В | 24/48 В | 24/54 В | 24 В | 24 В |
|
24/54 В | 24/54 В |
|
|
24/54 В |
|
24/54 В |
|
|
Выход PoE, макс. нагрузка, общая |
|
|
130 Вт | 15 Вт | 52 Вт |
|
122 Вт | 240 Вт |
|
|
220 / 470 Вт |
|
436 / 686 Вт |
|
Макс. потребляемая мощность (вкл. PoE) | 60 Вт | 150 Вт | 150 Вт | 24 Вт | 60 Вт |
|
150 Вт | 300 Вт |
|
|
250 / 500 Вт |
|
500 / 750 Вт |
|
Макс. нагрузка PoE на порт | 11.5Вт | 11.5 / 23Вт | 17 / 34.2Вт | 15Вт | 15Вт |
|
17 / 34.2Вт | 17 / 34.2Вт |
|
|
17 / 34.2Вт |
|
17 / 34.2Вт |
|
Консольный порт |
|
|
|
|
|
|
|
|
|
|
|
|
|
| Технические характеристики | |
| Потребляемая мощность | 110-120VAC / 210-230VAC |
| Максимум потребляемой мощности | 150 W |
| PoE Out Диапазон напряжения | 45-48VDC / 22-24VDC |
| Max. PoE Wattage Per Data Port | 11.5 W (24 V), 23 W (48V) |
| ESD Рейтинг | 24 kV Air / 24 kV Contact |
| PoE Метод | Passive |
| Кнопка | Reset |
| USB-порт | 2.0 Тип (зарезервирован для будущего использования) |
| Процессор | MIPS 24K, 400 MHz |
| Системная память | 64 MB |
| Code Storage | 8 MB |
| Рабочая температура | -25 to 55° C |
| Рабочая влажность | 90% без конденсации |
| Management Port | (1) 10/100 Ethernet Port |
| Data Ports | (8) 10/100/1000 Ethernet Ports |
| Рабочая температура | -25 to 55° C (cистема оптимизирована для PCB hi-temp) |
| Рабочая влажность | 90% без конденсации |
| Вес | 1.24 kg |
| Размеры | 210 x 185 x 41 mm |
