airMAX – Часто задаваемые вопросы (FAQ)

Какое максимальное количество клиентов может подключиться к точкам доступа airMAX серии M и AC?

• M: 127

• AC: 85

• AC (с включённой GPS-синхронизацией): 60

• 2AC: 50

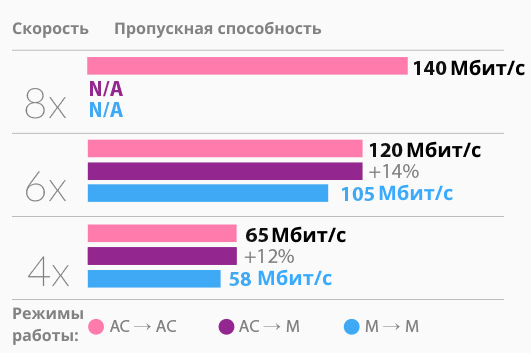

Какая реальная пропускная способность у серий airMAX M и airMAX AC?
В отличие от устройств airMAX M (работающих на протоколе 802.11n), устройства airMAX AC обладают значительными преимуществами благодаря улучшениям на физическом и MAC-уровнях, реализованным в протоколе 802.11ac. На графике ниже показана максимальная пропускная способность для каждого типа сети при разных уровнях модуляции. Наибольшая эффективность достигается в сетях greenfield AC (где работают только устройства AC):

При модернизации устаревших сетей рекомендуется в первую очередь обновить устройство точки доступа (AP), чтобы сразу получить наибольшую выгоду от улучшений.
Обратите внимание: устройства серии M не поддерживают скорости MCS 8 и выше, которые доступны в устройствах серии AC.

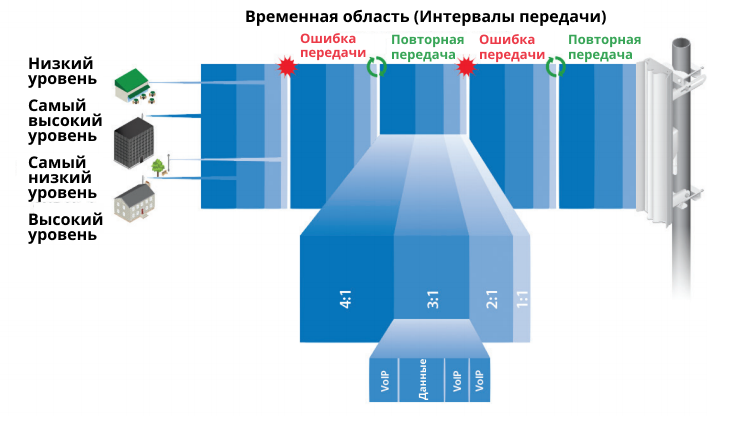

Что такое airMAX Priority?
airMAX Priority — это настройка на стороне клиента (Station), доступная в сетях airMAX M и AC. Она определяет количество временных слотов (т.е. долю эфирного времени), вручную выделяемых устройству Station со стороны точки доступа (AP).

По умолчанию AP равномерно распределяет эфирное время между всеми активными клиентами. Однако при настройке разных приоритетов AP предоставляет клиентам больше или меньше временных слотов (эфирного времени) в зависимости от установленного значения airMAX Priority.

Для достижения наилучшей производительности сети airMAX рекомендуется присваивать более высокие приоритеты тем клиентским устройствам, которые имеют лучший сигнал (т.е. получают больше эфирного времени). Устройства с плохим уровнем сигнала, наоборот, должны иметь более низкий приоритет или не иметь его вовсе (т.е. получать меньше эфирного времени). При правильной настройке это повышает общую производительность и пропускную способность сети airMAX. Это связано с тем, что клиенты с высоким отношением сигнал/шум (SNR) и высокой эффективностью передачи данных, получая больший доступ к эфирному времени, увеличивают общую скорость и эффективность всей сети.

В большинстве случаев рекомендуется оставлять настройки airMAX Priority по умолчанию. Изменение приоритетов имеет смысл только в особых ситуациях — например, если один или несколько клиентов с очень слабым сигналом снижают производительность всей сети (так называемый эффект «слабого звена»). В таких случаях правильная настройка приоритетов может повысить общую пропускную способность и снизить задержки для всех активных клиентов.

Для устройств серии M это делается на вкладке с логотипом airMAX, а для устройств серии AC — на вкладке Wireless (Беспроводная сеть).

Доступные варианты настройки airMAX Priority (для устройств airMAX AC):

Что такое airMAX Capacity (AMC) и airMAX Quality (AMQ)?

В сетях airMAX серии M:

• AMC (airMAX Capacity) отражает эффективность использования эфирного времени.
  Например, если одна станция работает на низкой скорости передачи данных или использует устройство 1x1 (например, Bullet или airGrid) вместе с устройствами 2x2, она займёт больше временных слотов для передачи того же объёма данных, сократив доступное время (и пропускную способность) для других станций.
  Чем ниже AMC, тем менее эффективно работает точка доступа (AP).
  Для одного клиента это не критично, но при большом количестве клиентов (например, более 30) AMC становится крайне важным параметром, и его следует максимизировать.

• AMQ (airMAX Quality) отражает качество физического соединения, включая количество повторных передач.
  Низкий AMQ указывает на возможные помехи — в таком случае стоит сменить частоту.
  Если AMQ превышает 80% и проблем не наблюдается, изменять настройки не требуется.

Для клиентских устройств airMAX:
AMC показывает теоретическую пропускную способность клиента, исходя из текущих скоростей передачи/приёма (TX/RX) и качества сигнала. Это процент от максимально возможной производительности при идеальном соединении.

Пример:
Клиент A работает на MCS 12 (78 Мбит/с) из-за слабого сигнала, хотя теоретически может достигать MCS 15 (130 Мбит/с).
AMC = (78 / 130) × 100% = 60%.
Устройства 1x1 всегда имеют максимальный AMC 50%, так как их пропускная способность вдвое ниже, чем у 2x2.

Для точки доступа:
AMQ и AMC — это средние значения всех подключённых клиентов.
Чтобы выявить «слабые» устройства на загруженной AP, используйте платформу UISP.
Рекомендуется устанавливать антенны с высоким коэффициентом усиления для улучшения сигнала и увеличения скорости передачи данных.

Низкий CCQ: причины и способы улучшения

Низкий CCQ указывает на потерю пакетов, что может быть вызвано помехами.
Рекомендации:

1. Проверьте правильность ориентации устройств.

2. Проанализируйте уровень шумов и выберите оптимальный канал.

3. При сильных помехах уменьшите ширину канала или смените частоту.

4. Убедитесь в наличии прямой видимости между устройствами.

5. Установите параметр Distance в значение Auto (вкладка Advanced).

Разница между режимами «Router» и «SOHO Router»

• Router Mode:
  WAN-интерфейс — беспроводной, LAN — Ethernet-порт.

• SOHO Router Mode:
  WAN — Ethernet-порт, LAN — беспроводной интерфейс.

Важно:
Даже если оборудование поддерживает большое число клиентов, не рекомендуется подключать их всех к одной точке доступа. Максимальная пропускная способность AP зависит от ширины канала, уровня сигнала и шумов. Технология PTMP предполагает, что не все клиенты одновременно используют максимальную скорость.

Поддержка диапазонов UNII1, UNII2 и UNII3

Все наши устройства 5 GHz работают в этих диапазонах, но их использование зависит от законодательства вашей страны.

Дальность работы устройств airMAX

Дальность сильно варьируется.
Примерные максимальные расстояния для GigaBeam:

Что такое airSelect?

Функция airSelect позволяет выбрать список частот, после чего точка доступа будет переключаться между ними, чтобы избежать помех. Она анализирует уровень шума на каждой частоте и преимущественно использует наименее зашумлённую.

Важно:

• Эта функция предназначена для редких случаев и обычно не рекомендуется рядовым пользователям.

Оптимальные уровни сигнала и шума

Рекомендуемые значения:

• Сигнал: от -45 до -65 dBm

  • Слишком сильный сигнал (выше -40 dBm) может ухудшить качество (EVM) и снизить производительность.

  • На графике станций (AC) такие сигналы отображаются красным.

Как оценить качество связи?
Используйте SNR (Signal-to-Noise Ratio) — соотношение сигнала к шуму:

• Минимальный SNR для стабильной работы: 25

• Рекомендуемый SNR: 30 и выше

Пример:
Если уровень шума (noise floor) равен -90 dBm, то сигнал должен быть не слабее -65 dBm (чтобы SNR ≥ 25).

Когда включать режим «Long Range PtP»?

В сетях airMAX серии M станции отправляют подтверждения (ACK) при получении данных. Однако на больших расстояниях это может снизить эффективность.

Решение:
Активируйте Long Range PtP Link Mode (или PtP noack mode в старых версиях).

Критерии включения:
Зависит от ширины канала (точные значения см. в таблице ниже).

Примечание:
Режим отключает ACK-пакеты, что ускоряет передачу, но требует устойчивого соединения.

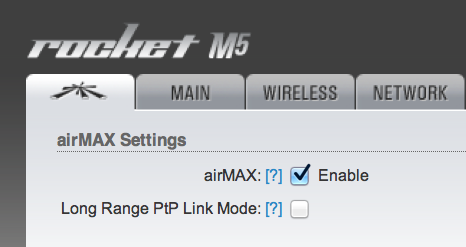

Примечание: Активируйте режим "Дальняя точка-точка" (в старых версиях - "PtP noack mode") во вкладке airMAX раздела "Настройки".

В режиме Точка-Точка (PTP) устройства airMAX AC автоматически переключаются с аппаратных подтверждений (ACK) на программные (NOACK), не требуя дополнительных настроек.

Однако в режиме Точка-Многоточка (PtMP) функция NOACK не поддерживается, что накладывает ограничения на максимальную дистанцию соединения (см. таблицу ниже).

Включать ли WDS в беспроводном линке точка-точка (PtP)?

Да, если обе точки – устройства Ubiquiti. Хотя некоторые другие производители также реализуют поддержку WDS, совместимую с Ubiquiti, реализация WDS может отличаться у разных брендов. Поэтому всегда рекомендуется включать WDS при организации мостов (bridged links).

WDS не предназначен для межбрендовой совместимости, и использование двух радиоустройств Ubiquiti позволяет передавать практически весь трафик по беспроводному каналу без ограничений.

Чтобы включить WDS:

1. Перейдите на вкладку Wireless на каждом устройстве (AP и Station).

2. Отметьте флажок WDS, затем нажмите Change и примените настройки (Apply).

3. Повторите эти действия на втором устройстве.

Примечание: Все устройства серии airMAX AC имеют WDS включённым по умолчанию и не позволяют его отключить. Вышеописанные шаги актуальны только для устройств серии M.

Зачем использовать IsoStation или PrismStation?

IsoStation и PrismStation поддерживают четыре типа сменных антенн:

• Асимметричная антенна 90°

• Асимметричная антенна 60°

• Симметричная антенна 45°

• Симметричная антенна 30°

Дальность действия — до 5+ км для обеих моделей. Главное различие — PrismStation оснащена технологией airPrism и GPS, что особенно полезно при установке нескольких устройств в одном месте. IsoStation — это более доступная альтернатива для менее нагруженных или изолированных развертываний.

Асимметричные антенны (60° и 90°) имеют пониженное боковое излучение и минимальные задние помехи, обеспечивая высокий коэффициент направленности.
Симметричные антенны (30° и 45°) отлично подходят для кластерных инсталляций с высоким уровнем совместного размещения (co-location).

Что такое airPrism?

airPrism — это технология фильтрации на стороне точки доступа (AP), которая изолирует сигналы в пределах текущего канала. Это увеличивает пропускную способность и стабильность в условиях плотной застройки (co-location).

Из-за более широкой диаграммы направленности антенн, точки доступа обычно более подвержены внутриканальным помехам, чем клиентские устройства (CPE), у которых узкая направленность и более низкое размещение.

Даже при использовании антенн без airPrism, устройства с airPrism всё равно обеспечивают фильтрацию на уровне радиомодуля. Однако антенны с поддержкой airPrism обеспечивают дополнительную защиту от помех, что особенно важно при плотном размещении нескольких устройств.

Почему появляется предупреждение SSL при входе на устройство?

При подключении к интерфейсу устройства в браузере может появиться сообщение:
"Ваше соединение не защищено" с ошибкой ERR_CERT_AUTHORITY_INVALID.

Это происходит потому, что по умолчанию интерфейс airOS работает по HTTPS (а не HTTP), а встроенный SSL-сертификат не подписан доверенным центром сертификации. Это не означает угрозу безопасности, и вы можете смело нажать "Дополнительно" и перейти по IP-адресу устройства.

Важно: Если вы хотите избежать этого предупреждения, вы можете отключить HTTPS во вкладке Services. Однако это приведет к передаче данных (включая логины и пароли) в незашифрованном виде, что делает их уязвимыми для перехвата. Ubiquiti не рекомендует отключать HTTPS.

Альтернатива — использовать бесплатную облачную систему UISP, если у вас есть 10 и более совместимых устройств. Это позволит управлять ими без предупреждений SSL.

Как снова включить HTTP-сервер на airMAX, если веб-доступ отключён?

HTTP/HTTPS-сервисы обеспечивают доступ к веб-интерфейсу настройки устройства. Если они были случайно отключены, вы можете временно потерять возможность управления через браузер.

В этом случае необходимо подключиться по SSH и выполнить следующие действия для повторного включения:

Примечание: Альтернативно, можно использовать WinSCP для скачивания файла /tmp/system.cfg из радиоустройства и его локального редактирования. После этого файл можно загрузить обратно в /tmp/, где он перезапишет существующий system.cfg. Затем продолжите с Шага 6.

Что такое Enhanced TX Modeling?

Расширенное моделирование TX учитывает влияние ограничений EVM (векторной ошибки модуляции), вызванных чрезмерной мощностью передачи.

По умолчанию airLink использует введённые значения и показывает теоретическую пропускную способность. Однако из-за EVM фактическая мощность может быть завышена. Enhanced TX Modeling учитывает EVM и предоставляет более точную оценку реальной пропускной способности канала.

Как в airMAX реализованы QoS и приоритизация трафика?

QoS в устройствах airMAX включён автоматически, поэтому дополнительная настройка не требуется. Однако для правильной приоритизации трафика входящие пакеты должны содержать корректно заданные значения 802.1p / DSCP / ToS. Эти значения должны быть установлены отправителем (программным или аппаратным устройством), и только в этом случае airMAX сможет приоритизировать трафик в соответствии с таблицей категорий.

Устройства airMAX поддерживают три уровня приоритета:

• Высокий

• Средний

• Низкий

Эти приоритеты работают как эксклюзивные очереди: например, весь высокоприоритетный трафик передаётся раньше среднего, а средний — раньше низкого.

Рекомендации по настройке:

• Голосовой трафик следует помещать в очередь высокого приоритета.

• Важный data-трафик — в очередь среднего приоритета.

• Остальные приложения — в очередь низкого приоритета.

По умолчанию весь трафик классифицируется как низкоприоритетный (без специальной приоритизации). Остальные категории можно определить с помощью следующих значений:

Примечание о значениях 802.1p/ToS/DSCP

Значения, не включенные в приведенную выше таблицу, используются для внутреннего управления оборудованием airMAX.

Как отключить безопасность Wi-Fi на устройствах airMAX AC?

Начиная с версии прошивки 8.5.11, по умолчанию используется защита WPA2 AES с предустановленным ключом 0000:0000. Для пользователей, не использующих защиту беспроводной сети на своих точках доступа, это может вызвать проблемы при несоответствии настроек на клиентских устройствах. Опция "None" была удалена из веб-интерфейса, поэтому для отключения безопасности необходимо выполнить следующие действия через CLI:

1. Подключитесь к устройству через командную строку (рекомендуется использовать SSH):
   • Windows: PuTTY или Windows Subsystem for Linux
   • macOS/Linux: OpenSSH (установлен по умолчанию)
   • Альтернативный вариант: через панель UNMS
2. Отредактируйте файл /tmp/system.cfg с помощью команды vi /tmp/system.cfg
3. Найдите параметр aaa.status=enabled и измените значение на disabled
4. Сохраните файл и выполните команду save

После выполнения этих действий безопасность Wi-Fi будет отключена. Проверить это можно в веб-интерфейсе во вкладке "Wireless". Это позволит клиентским устройствам без защиты подключаться к точке доступа для последующей настройки WPA2-AES шифрования.

Примечание: При сбросе настроек (из-за скачка напряжения или других причин) в новых версиях прошивки опция отключения безопасности в интерфейсе недоступна, что может привести к проблемам подключения клиентов.

Как включить DHCP Options?

Начиная с airOS v6 и v8, доступны DHCP опции для устройств серий M и AC:

1. Скачайте текущую конфигурацию: System > Back Up Configuration
2. Откройте файл .cfg в текстовом редакторе (Notepad++, Brackets и т.д.)
3. Перейдите в раздел DHCP
4. Добавьте следующие строки:

   dhcpd.1.option.1.status=enabled
   dhcpd.1.option.1.id=[номер опции]
   dhcpd.1.option.1.value="[IP-адрес]"

   Копировать текст
5. Сохраните изменения и загрузите конфигурацию обратно: System > Upload Configuration

Где:

• status - включает/отключает опции DHCP
• id - номер опции (0-255), указывается без скобок
• value - значение опции (в кавычках, но без скобок)

Где найти прошивку 7.1RC?

Для обновления с версии 7.0.3 до последней стабильной требуется переходная прошивка 7.1RC. Её можно скачать по ссылке: 7.1-RC Transition firmware.

Поддерживает ли airMAX стандартные Wi-Fi устройства?

Устройства серии AC не поддерживают подключение обычных Wi-Fi устройств. Устройства серии M в режиме Station могут подключаться к стандартным точкам доступа. В режиме точки доступа с отключенным протоколом airMAX они транслируют сигнал для стандартных устройств 802.11.

Примечание: Протокол airMAX можно отключить во вкладке с логотипом Ubiquiti (доступно только для устройств серии M в режиме точки доступа).
