airMAX – Часто задаваемые вопросы (FAQs) о GPS-синхронизации

Какие устройства поддерживаются?

Опция фиксированного кадрирования (TDD) доступна для всех устройств AC в режиме AP PTMP AC. Поддержка клиентских устройств (CPE) airMAX M была добавлена в airOS версии 6.1.3.

Если вы используете устройства M в качестве CPE, а устройства AC в качестве точек доступа (AP), то:

  • Устройства AC должны работать на airOS v8.4 или новее,

  • Устройства M должны быть настроены в режиме Station WDS.

Поддерживаемая ширина каналов:

  • 10 МГц, 20 МГц и 40 МГц.

Особенности работы:

  • airMAX Priority и ATPC работают в режиме фиксированного кадрирования.

  • Настройка TDMA Filter на точке доступа (AP) не связана с фиксированным кадрированием.

  • Синхронизация по GPS доступна только для устройств с GPS-модулем, таких как:

    • Rocket PRISM 2AC,

    • Rocket PRISM 5AC,

    • Rocket PRISM 5AC GEN2,

    • PRISMStation 5AC,

    • LiteAP GPS.

Примечание:

  • И AP, и CPE должны быть обновлены до версий:

    • v8.3 / v6.1.3+ (5 ГГц),

    • v8.5 / v6.1.4+ (2.4 ГГц)
      для поддержки фиксированного кадрирования.

  • CPE должны работать в режиме Station PTMP.

Какая минимальная прошивка требуется для GPS-синхронизации?

  • 8.3.0 – добавлена поддержка GPS Sync для секторов AC.

  • airMAX 5AC: 8.4.3 (для всех).

  • airMAX M5: 6.1.3 (для всех XM/XW/TI).

  • airMAX 2AC: 8.5.0.

  • airMAX M2: 6.1.4.

Какие длительности кадров и соотношения поддерживаются?

Поддерживаемые длительности кадров:

  • 5 мс, 8 мс, 10 мс.

Доступные соотношения (DL/UL):

  • 75% DL / 25% UL,

  • 67% DL / 33% UL,

  • 50% DL / 50% UL.

Примечание:

  • Соотношение 75:25 доступно только для длительностей 8 мс и 10 мс.

В чем разница в пропускной способности на свободном канале?

См. сравнительные таблицы ниже.

20 МГц ширина канала
  75:25 67:33 50:50
5 мс Нет данных 90:24 (Мбит/с) 63:52 (Мбит/с)
8 мс 105:25 95:36 (Мбит/с) 70:60 (Мбит/с)

40 МГц ширина канала
  75:25 67:33 50:50
5 мс Нет данных 200:50 (Мбит/с) 140:111 (Мбит/с)
8 мс 245:50 210:70 (Мбит/с) 150:120 (Мбит/с)

Почему пропускная способность UL не соответствует точно заданному соотношению?

В системах с фиксированным кадрированием PTMP часть uplink-ресурсов (UL) используется для запросов от CPE к точке доступа (AP) с целью выделения временных интервалов. Эта часть UL не может быть использована для передачи данных. Кроме того, предусмотрено время на переключение между downlink (DL) и uplink (UL), а также между UL и DL. Уже есть улучшения для увеличения пропускной способности UL, которые будут реализованы в будущих версиях прошивки.

Какая задержка ожидается?

Ожидаемая задержка составляет 2–3 длительности TDD-кадра:

  • При длительности кадра 5 мс средняя задержка составит 10–15 мс.

  • При длительности кадра 8 мс средняя задержка составит 16–24 мс.

  • При длительности кадра 10 мс средняя задержка составит 20–30 мс.

Примечание: Повторные передачи и планирование могут влиять на мгновенно наблюдаемую задержку.

Почему заявленная пропускная способность ниже, чем в гибком кадрировании?

Гибкое кадрирование динамически распределяет время между DL и UL, и пропускная способность рассчитывается исходя из того, что 95% времени выделяется на передачу данных в одном направлении. Кроме того, распределение времени адаптируется динамически.

Фактическая пропускная способность точки доступа (AP) в гибком режиме — это среднее значение пропускной способности DL и UL.

В фиксированном кадрировании время для каждого направления жестко зафиксировано, поэтому пропускная способность пропорциональна выделенному времени.

Фактическая пропускная способность AP в фиксированном режиме — это сумма пропускной способности DL и UL.

Кроме того, в фиксированном режиме алгоритму адаптации скорости требуется время для "разгона". Поэтому при первоначальном подключении пропускная способность начинается с низких значений и постепенно увеличивается до максимально возможной.

Почему задержка выше?

В фиксированном режиме задержка аналогична другим PTMP-системам с фиксированным кадрированием при той же длительности кадра.

Гибкое кадрирование airMAX-AC интеллектуально перераспределяет неиспользуемое время между направлениями, что позволяет снизить задержку в простое.

Пакет, поступающий на CPE через Ethernet, должен дождаться возможности передачи. В гибком кадрировании это время ожидания меньше при низкой загрузке сети. В фиксированном — пропорционально длительности TDD-кадра. При активном трафике задержка в обоих режимах схожа.

Иными словами, фиксированное кадрирование может иметь более высокую задержку в простое, но при нагрузке она увеличивается незначительно.

Почему в продуктах airFiber X задержка не равна длительности TDD-кадра?

Есть две причины:

  1. AFx — это PTP-устройство (точка-точка), и ведомое устройство всегда имеет выделенное время для uplink. В PTMP (точка-многоточка) CPE должны конкурировать за ресурсы, что увеличивает задержку. Это характерно для любых PTMP-систем (LTE, WiMAX и др.).

  2. Высокая производительность чипа UBIQUITI INVICTUS в airFiber.

Примечание: В экспериментальном режиме AP с одним подключенным клиентом может достигать задержки, близкой к длительности TDD-кадра (как в AF5x), но эта функция пока не активирована.

Если задержка выше, как это влияет на VoIP?

Планировщик airMAX-AC всегда приоритезирует VoIP-трафик, и задержка остается в пределах допустимого для VoIP. В тестах фиксированное кадрирование показывает лучшие показатели MOS в условиях загруженной сети.

Новый гибкий режим — это то же самое, что оригинальный PTMP airMAX-AC?

Да, гибкий режим идентичен оригинальному PTMP airMAX-AC, и в версии 8.3 изменений нет. Ограничения по дальности в гибком режиме остаются прежними.

Сколько CPE можно подключить к одной AP?

  • В гибком режиме — 85 CPE.

  • В фиксированном — 60 CPE (из-за ограничений памяти сопроцессора airMAX-AC). В будущем это ограничение будет увеличено.

Какая максимальная дальность поддерживается?

В фиксированном режиме максимальная дальность ограничена 75 км (46 миль) независимо от ширины канала. Это ограничение может быть изменено при необходимости.

Из-за задержки распространения сигнала пропускная способность снижается с увеличением расстояния. Например:

  • При 75 км задержка туда-обратно составляет 500 мкс, что приводит к:

    • 10% потере при длительности кадра 5 мс,

    • 6,25% потере при длительности кадра 8 мс.

Почему процесс ассоциации занимает больше времени?

В фиксированном режиме добавлен этап "admission control" (контроль допуска). CPE должны выполнить измерения и синхронизацию с AP перед передачей данных (аналогично DOCSIS-модемам).

Сейчас WEBUI не отображает клиентов на этом этапе, но внутренне они ассоциированы раньше. В будущих версиях это будет исправлено.

Какие настройки рекомендуются?

  • Для максимальной пропускной способности8 мс.

  • Для минимальной задержки5 мс.

Внимание: Из-за особенностей TCP 5 мс может дать более высокую скорость в одном потоке для некоторых ОС, но суммарная пропускная способность для множества клиентов будет выше при 8 мс.

Как синхронизировать AP?

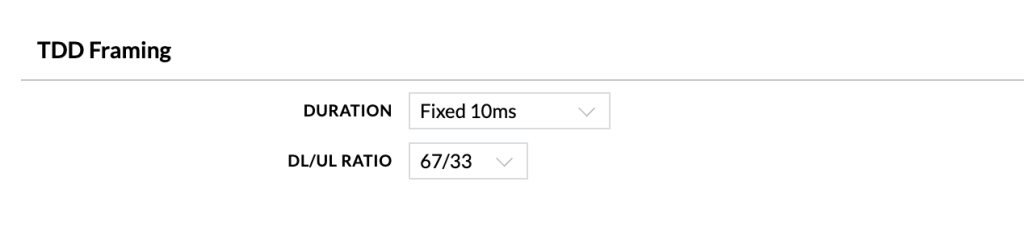

Просто включите опцию GPS Sync в разделе TDD Framing на всех AP, которые нужно синхронизировать.

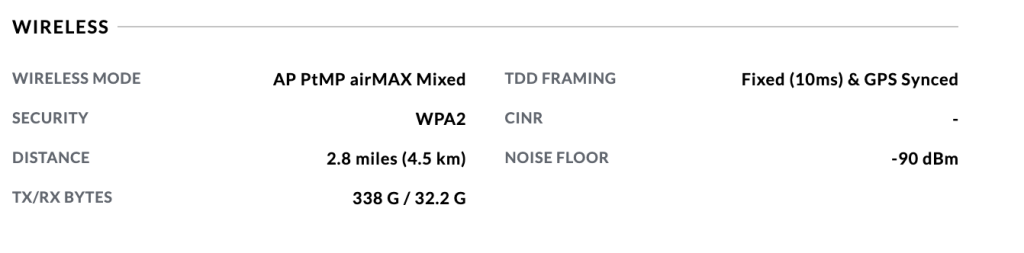

На приборной панели AP будет отображаться состояние синхронизации и структура кадров TDD.


Синхронизированные точки доступа (AP) должны использовать одинаковую TDD-разметку и соотношения.

  • В настоящее время поддерживается только синхронизация между точками доступа.
  • Например, если AP1 размещена рядом с устройством в режиме станции, которое подключено к AP2, то синхронизация AP1 и AP2 приведёт к помехам между AP1 и этой станцией.
В последующих версиях будет добавлена возможность временного смещения для таких сценариев.

Можно ли синхронизироваться с airFiber?


Да, но только если на линках AC и AF5/AF5x используется одинаковая структура кадра TDD (5 мс). Убедитесь, что соотношения UL/DL совпадают, а также учтите, что на данный момент поддерживается только синхронизация точек доступа (AP).
Примечание: Для AF5s в режиме FDD синхронизация не требуется, так как передача и приём происходят одновременно.

Что происходит при потере GPS-сигнала?


Если GPS-сигнал недоступен или пропадает, точки доступа (AP) продолжают работать в режиме TDD с фиксированной структурой кадра. Как только сигнал GPS восстанавливается, они автоматически пересинхронизируются и возобновляют нормальную работу.

У меня в сети преобладает загрузка данных (download). Почему нельзя использовать более высокие соотношения, например 85/15 или 95/5?
Трафик на основе TCP требует отправки подтверждений (ACK) в uplink (UL). В PTMP-сети одновременно происходит множество загрузок, и каждому клиенту нужно отправлять TCP ACK. Если времени на UL выделено слишком мало (например, 5% в соотношении 95/5), может не хватить пропускной способности для подтверждений от всех клиентов.

Пример:
К точке доступа подключено 50 клиентов. Если 10 из них одновременно загружают данные, а UL выделен всего 5%, времени может хватить только на ACK одного клиента. Остальные будут ждать своей очереди, что приведёт к задержкам. TCP начнёт приостанавливать передачу данных, пока не получит подтверждения, из-за чего реальная скорость загрузки снизится.

Таким образом, слишком низкое выделение UL может ухудшить эффективную пропускную способность DL в крупных PTMP-сетях.

Можно ли использовать TDD с фиксированной структурой кадра на устройствах без GPS?


Да. Любое устройство airMAX-AC в режиме точки доступа (AP) поддерживает выбор структуры кадра (5 мс или 8 мс). Разница лишь в том, что устройства с GPS могут синхронизировать свои циклы.

GPS Sync встроен или требует дополнительной оплаты?


GPS Sync — встроенная функция, за её использование не взимается дополнительная плата.

Как именно работает GPS Sync?


GPS Sync обеспечивает синхронизацию времени, позволяя точкам доступа передавать данные одновременно. Это улучшает производительность и снижает нагрузку на каналы.

Каким устройствам нужна GPS-антенна?


Только точкам доступа (AP), так как синхронизация требуется именно им. Клиентские устройства (станции) могут использовать GPS для отображения карты и диаграмм Френеля в интерфейсе, но их местоположение можно задать вручную в разделе System Tab.
