airMAX — Руководство по настройке точки доступа в режиме "точка-многоточка" (PtMP) для провайдеров интернета

В этой статье описывается, как настроить беспроводную сеть в режиме "точка-многоточка" (PtMP) с использованием устройств airMAX. Такой тип подключения позволяет одной центральной точке (точке доступа) обслуживать несколько удалённых клиентов.

Инструкция охватывает настройку устройств как серии airMAX AC, так и airMAX M. Основные параметры для обеих серий схожи, различия минимальны и будут отмечены отдельно для каждой платформы.

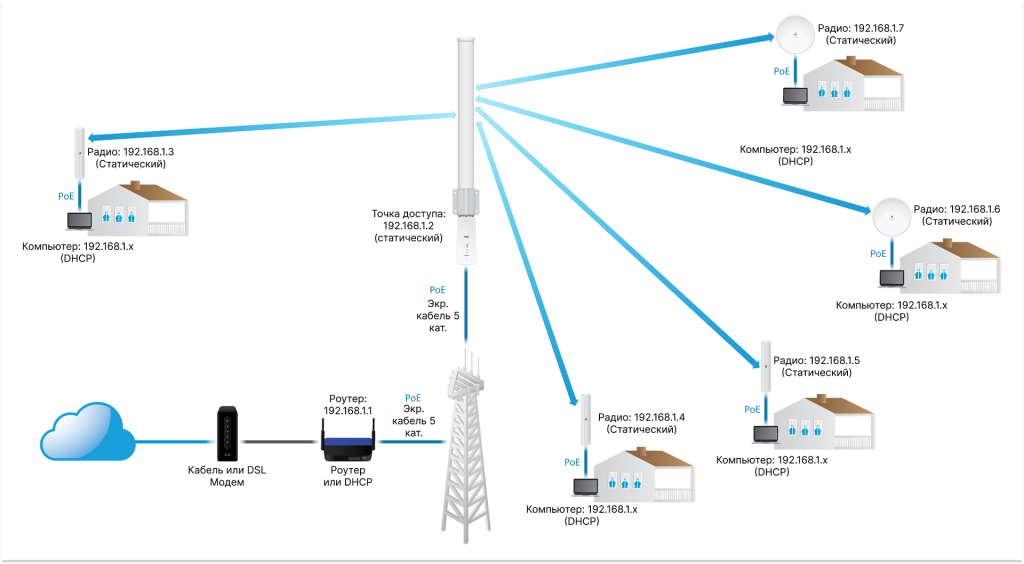

Схема сети

Введение

PtMP-соединения (точка-многоточка) часто используются для обслуживания до 100 точек от одной базовой станции (Access Point). Существует множество способов организации таких сетей. В этом примере рассматривается самый простой вариант: используется одно радиооборудование Ubiquiti с всенаправленной антенной для создания мостовой (bridged) сети. Конечно, в более сложных случаях применяются несколько радиомодулей Ubiquiti с секторными антеннами и маршрутизированной (routed) архитектурой. Однако этот материал не охватывает такие решения.

Для новичков и для небольших участков этот упрощённый подход будет оптимален — он позволяет быстрее разобраться в работе PtMP-систем.

Первичная настройка

Перед выполнением следующих шагов установите маршрутизатор, как показано на схеме выше. Настройте его как DHCP-сервер с пулом IP-адресов, достаточным для обслуживания всех клиентских устройств (например, компьютеров, принтеров и т.д.).

Примечание: Начальный адрес пула должен быть не ниже 192.168.1.21. У разных производителей маршрутизаторов процедура настройки может отличаться — при необходимости обратитесь к инструкции по эксплуатации вашего оборудования.

Далее выполните сброс радиомодуля до заводских настроек. Это особенно важно при устранении неполадок. Чтобы сбросить настройки:

  1. Нажмите и удерживайте кнопку Reset.
  2. Подайте питание на устройство.
  3. Отпустите кнопку, когда начнут мигать индикаторы.

Подключите радиомодуль к компьютеру с помощью Ethernet-кабеля.

Откройте браузер и введите адрес: 192.168.1.20, чтобы попасть в интерфейс управления радиомодулем.

Для входа используйте логин ubnt и пароль ubnt.

Настройки, описанные в этой инструкции, основаны на приведённой выше схеме сети. Меняйте только указанные параметры — все остальные оставляйте по умолчанию.

Настройка радиомодуля с адресом 192.168.1.2 (Точка доступа)

Устройства AC Устройства M

1. Перейдите на вкладку |Wireless| и измените только следующие параметры:

  • Access Point: Вкл
  • PTP Mode: Выкл

2. Перейдите на вкладку |Network| и измените только:

  • IP-адрес: 192.168.1.2
  • Нажмите кнопку Сохранить

1. Перейдите на вкладку |Wireless| и измените только следующие параметры:

  • Режим работы Wi-Fi: Точка доступа
  • WDS: [X] Включено
  • Нажмите кнопку Изменить

2. Перейдите на вкладку |Network| и измените только:

  • IP-адрес: 192.168.1.2
  • Нажмите кнопку Изменить
  • Нажмите кнопку Применить

Конфигурация для радиоустройств с метками 192.168.1.3 по 192.168.1.7 (клиентские радиостанции)

Устройства AC Устройства M

1. Перейдите на вкладку |Беспроводная сеть| и измените только следующие параметры:

  • Точка доступа: Выкл (режим станции)
  • PTP-режим: Выкл

2. Перейдите на вкладку |Сеть| и измените только следующие параметры:

  • IP-адрес: 192.168.1.3 (увеличивайте последнюю цифру на 1 для каждого нового клиентского устройства, пропуская 192.168.1.20)
  • Нажмите Сохранить.

3. Повторите эти шаги для всех клиентских радиоустройств.

1. Перейдите на вкладку |Беспроводная сеть| и измените только следующие параметры:

  • Режим беспроводной связи: Станция
  • WDS: [X] Включить
  • Нажмите кнопку Изменить

2. Перейдите на вкладку |Сеть| и измените только следующие параметры:

  • IP-адрес: 192.168.1.3 (увеличивайте последнюю цифру на 1 для каждого нового клиентского устройства, пропуская 192.168.1.20)
  • Нажмите кнопку Изменить
  • Нажмите Применить.

3. Повторите эти шаги для всех клиентских радиоустройств.

Настройка кабельного/DSL-модема

Если вы используете кабельный или DSL-модем, перезапустите его (выключите и снова включите питание) перед первым использованием данного подключения.

Дополнительные замечания и рекомендации

  1. Выберите правильный кабель.
    • Для стандартных установок используйте UISP Cable Pro.
    • Если оборудование размещено рядом с мощным передатчиком VHF/UHF — используйте UISP Cable Carrier.
    • При размещении рядом с мощными передатчиками VHF также обязательно используйте экранированный кабель UISP.
    • Всегда используйте PoE-адаптеры от Ubiquiti и подключайте их к правильно заземлённым розеткам.
  2. Настройка клиентского оборудования (компьютеров).

    Роутер или DHCP-сервер автоматически предоставит параметры конфигурации всем устройствам. Настройте все компьютеры на автоматическое получение параметров (DHCP).

  3. Обеспечьте безопасность радиомодулей.

    Измените имя и пароль администратора через веб-интерфейс:

    • Перейдите в System > System Accounts
    • Измените имя пользователя администратора
    • Наведите курсор на значок справа и выберите Change Password
    • Введите новый пароль
    • Нажмите Change, затем Apply (для AC-устройств — Save)
  4. Обеспечьте безопасность магистральной/распределительной беспроводной сети.
    • Перейдите в Wireless > Wireless Security
    • Тип безопасности: WPA2-AES (не используйте TKIP)
    • В поле WPA Preshared Key введите надёжный пароль
    • Нажмите Change, затем Apply (для AC-устройств — Save)
