airMAX — Руководство по настройке VLAN

В данной статье представлены различные способы настройки VLAN для управления.

Перед началом, пожалуйста, примите во внимание следующее:

  • На обоих радиомодулях airMAX необходимо включить WDS, и они должны работать на последней версии прошивки.
  • Эта статья применима как к устройствам airMAX M, так и к airMAX AC (за исключением раздела "Режим маршрутизатора", который относится только к устройствам AC).
  • VLAN, проходящие через точку доступа (AP), не требуют настройки на самой точке доступа — достаточно настроить устройство, которое осуществляет теггинг/антеггинг.
  • Из-за изменений в драйвере беспроводной связи, интерфейс WLAN0 должен обязательно быть участником моста (bridge). Это требование относится только к устройствам airMAX AC.

Настройка VLAN для управления в режиме Bridge

Конфигурация в простом режиме (Simple Mode)

Пример: для управления используется VLAN10.

  1. Перейдите на вкладку Network (Сеть) в веб-интерфейсе радиомодуля.
  2. Переключите Configuration Mode в Simple (Простой) (режим по умолчанию).
  3. Нажмите Management VLAN и введите тег VLAN (VLAN10).
  4. Это автоматически создаст новый мостовой интерфейс, добавит VLAN10 на WLAN0 и LAN0, и установит новый мост как Management Interface.
  5. Убедитесь в правильности настройки IP-адреса для управления.
  6. Сохраните изменения.

Теперь радиомодуль должен быть доступен для управления через VLAN10, при условии, что он настроен на соответствующем порту.

Конфигурация в расширенном режиме (Advanced Mode)

Пример: для управления используется VLAN10.

  1. Перейдите на вкладку Network (Сеть) в веб-интерфейсе радиомодуля.
  2. Переключите Configuration Mode в Advanced (Расширенный).
  3. В разделе VLAN Network нажмите Add и добавьте VLAN ID 10 на интерфейс WLAN0. Повторите для LAN0.
Примечание: может быть целесообразно исключить LAN0, если это клиентский порт (например, CPE/станция), и вы не хотите открывать интерфейс управления.
  1. Прокрутите вниз до раздела Bridge Network. Новый мост будет создан автоматически при добавлении VLAN10.

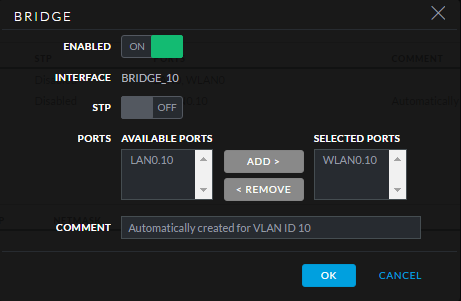

  2. Нажмите на иконку карандаша рядом с новым мостом (например, BRIDGE_10) и убедитесь, что нужные порты указаны в списке Selected Ports.

Настройка в режиме точка доступа

Настройка в режиме станции



Примечание: Возможно, будет целесообразно отключить доступ к управлению со стороны клиента (интерфейс Station LAN0). Для этого необходимо перейти в режим расширенной конфигурации и удалить (в этом примере) интерфейс LAN0.10 из моста Bridge1.



Настройка VLAN для управления (Management VLAN) в режиме маршрутизатора

Требования:

  • Применимо только к устройствам airMAX AC с актуальной версией прошивки. Не подходит для устройств серии M.

  • В связи с изменениями в драйвере беспроводной связи, необходимо, чтобы интерфейс WLAN0 входил в состав моста (bridge).

  • Настоятельно рекомендуется сначала выполнить настройку в тестовой среде, прежде чем внедрять её в рабочей сети.

Шаги настройки:

  1. Перейдите на вкладку Network в веб-интерфейсе устройства.

  2. Переключите режим конфигурации в Advanced (расширенный).

  3. В разделе VLAN Network нажмите Add и создайте VLAN с ID 10 на интерфейсе WLAN0. Обратите внимание: в этом примере VLAN 10 используется для управления. Убедитесь, что VLAN включен, и добавьте комментарий для удобной идентификации.

  4. Перейдите в раздел Management Network Settings, выберите новый интерфейс WLAN0.10, укажите IP-адрес и маску сети (Netmask).

  5. На этом этапе устройство должно быть доступно по сети VLAN 10. Сохраните изменения и убедитесь, что устройство доступно по новому IP-адресу. Если доступа нет, проверьте настройки маршрутизатора и коммутатора.

  6. После того как доступ к устройству по VLAN 10 настроен, рекомендуется отключить доступ к управлению через остальные интерфейсы. Для этого активируйте параметр Block Management Access в разделах WAN Network Settings и LAN Network Settings.


Передача трафика управления как тегированного (Tagged) и основного доступа как нетегированного (Untagged) на интерфейсе Station LAN

Настройка интерфейса Station LAN

Предполагается, что VLAN для управления уже настроен на Station (см. шаги 3 или 4, в зависимости от режима сети).

  1. Перейдите на вкладку Network и включите режим Advanced.

  2. В разделе VLAN Network добавьте VLAN, который необходимо передавать как нетегированный (Untagged). В этом примере это VLAN 107. Поскольку он поступает как тегированный по беспроводному интерфейсу, добавьте VLAN 107 на интерфейс WLAN0 и нажмите Add.

    • Для устройств серии M: в разделе Bridge Network удалите WLAN0 из Bridge0 и добавьте туда WLAN0.107.

    • Для устройств AC: создайте новый мост bridge1, добавьте в него WLAN0.107 и LAN0, при этом WLAN0 оставьте в стандартном bridge0.

  3. Нажмите Change, затем Apply для применения изменений.


Настройка интерфейса Wireless (беспроводного)

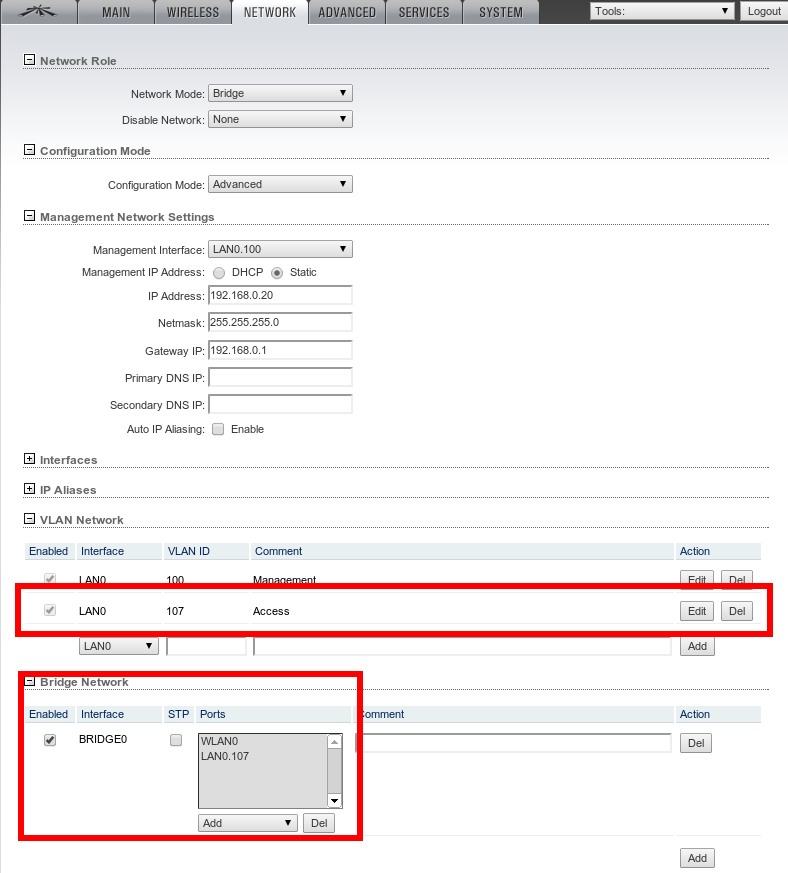

В этом примере управление будет производиться через LAN0.100, как описано ранее в разделе про Station LAN.

  1. Создайте VLAN-интерфейс LAN0.107 в разделе VLAN Network.

  2. Удалите LAN0 из моста BRIDGE0.

  3. Добавьте LAN0.107 в BRIDGE0.

Это позволит разметить (untag) трафик VLAN 107, приходящий через LAN0, в сторону WLAN0.
Пример успешного untagging завершён :)





Как передавать трафик VLAN в тегированном виде, а управляющий трафик — в нетегированном

В этом разделе показано, как настроить передачу управляющего (management) трафика в виде нетегированного (untagged), а VLAN-трафика — в виде тегированного (tagged). Проще говоря, как передавать трафик через радиомост airMAX прозрачно, без модификации тегов VLAN.

Настройка достаточно простая. Поскольку радиооборудование не требует разворачивания VLAN-интерфейсов и управляющие порты работают в нетегированном режиме, по обе стороны радиомоста необходимо использовать коммутаторы с поддержкой VLAN.

Откройте вкладку Network, чтобы внести необходимые настройки. Используйте приведённые ниже скриншоты в качестве примера. Нажмите на изображение airMAX M или airMAX AC, чтобы увеличить его.

Обратите внимание: настройки мостов (bridge) по умолчанию не изменялись, и VLAN-интерфейсы не создавались, несмотря на то, что трафик VLAN проходит через устройство в тегированном виде.

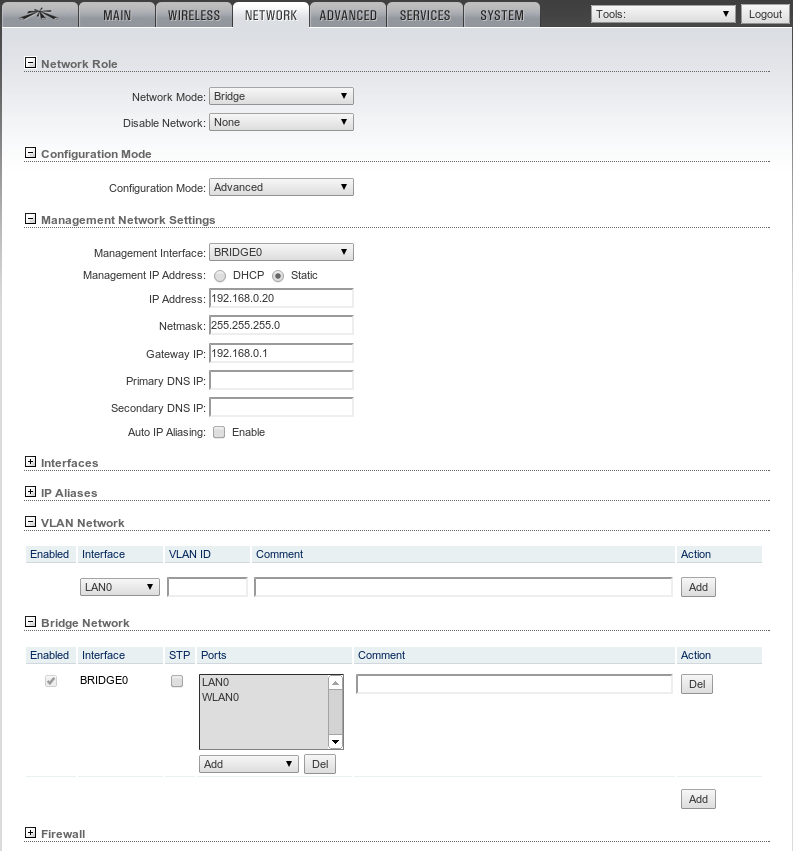

airMAX M

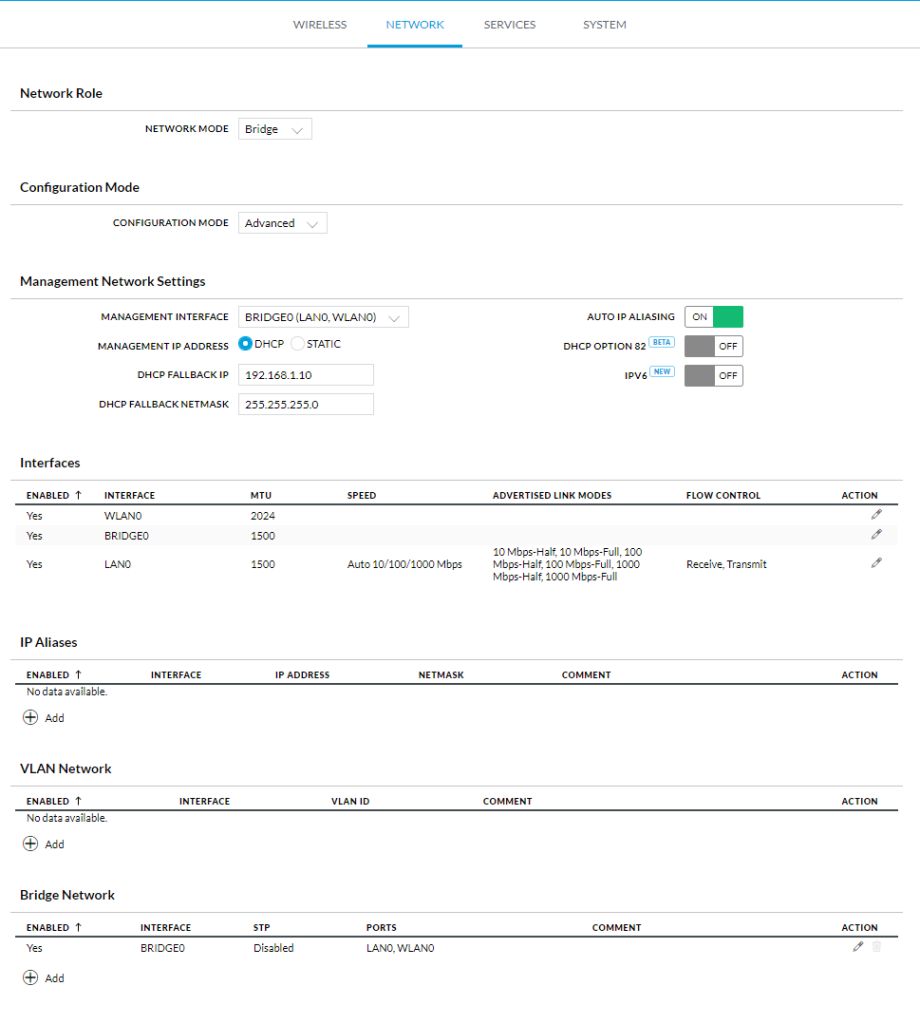

airMAX AC
