Мы продолжаем знакомить наших читателей с самыми интересными примерами инсталляций оборудования Ubiquiti, на основе историй пользователей Community компании. На этот раз вашему вниманию предлагается весьма интересный с технической точки зрения пример развертывания WiFi хот-спота на территории конно-спортивного комплекса. Особенность данного кейса заключается в том, что беспроводная сеть должна охватить обширную территорию. Кроме того, помимо создания WiFi сети была поставлена задача обеспечения видеоконтроля за техническими помещениями комплекса.
Не так давно к нам обратился клиент, который поставил достаточно сложную задачу, заключающуюся в необходимости обеспечить на территории конно-спортивного комплекса IT инфраструктуры.
Цели было две.
- Первая включала создание стабильной зоны WiFi хот-спота во всех служебных и технических помещениях, а так же на арене.
- Вторая заключалась в необходимости развернуть видеонаблюдения в местах нахождения животных, для того чтобы хозяева комплекса и технический персонал могли контролировать происходящее онлайн.
Конфигурация сети, и оборудование.

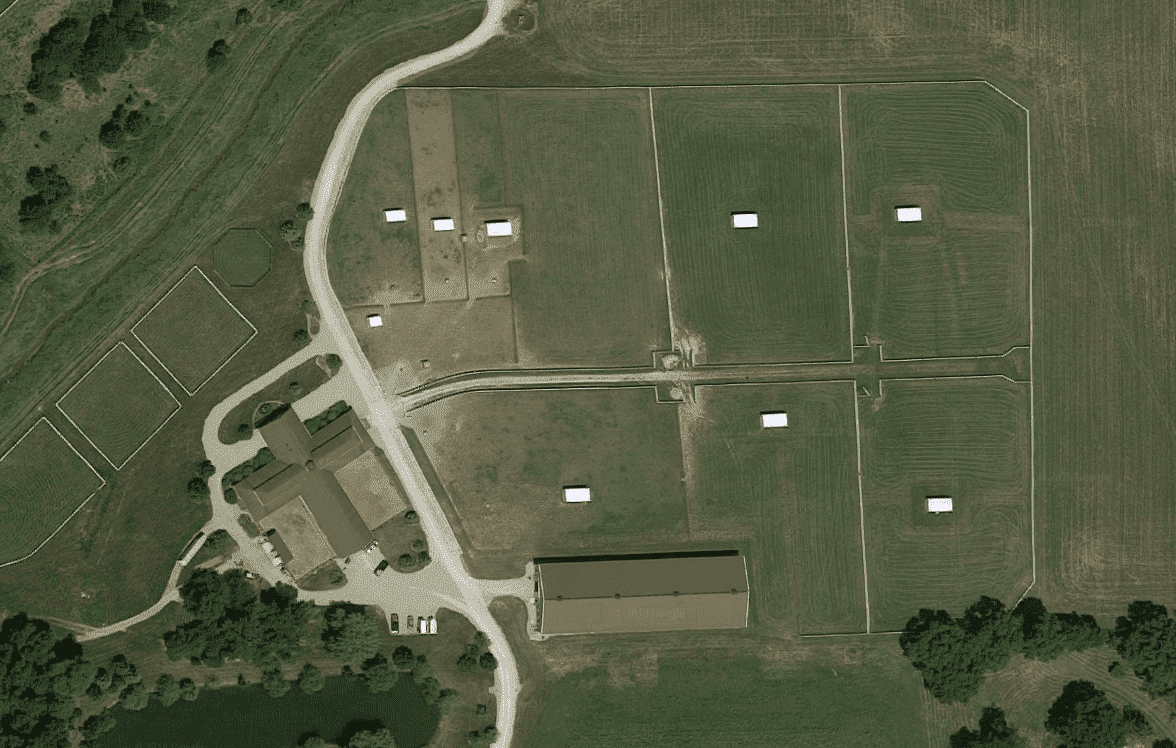

Первым препятствием для развертывания системы было достаточно большое расстояние, разделяющее конюшни (где было необходимо видеонаблюдение) и манеж. Большой проблемы, впрочем, это не составило, поскольку помех прямой видимости не было.

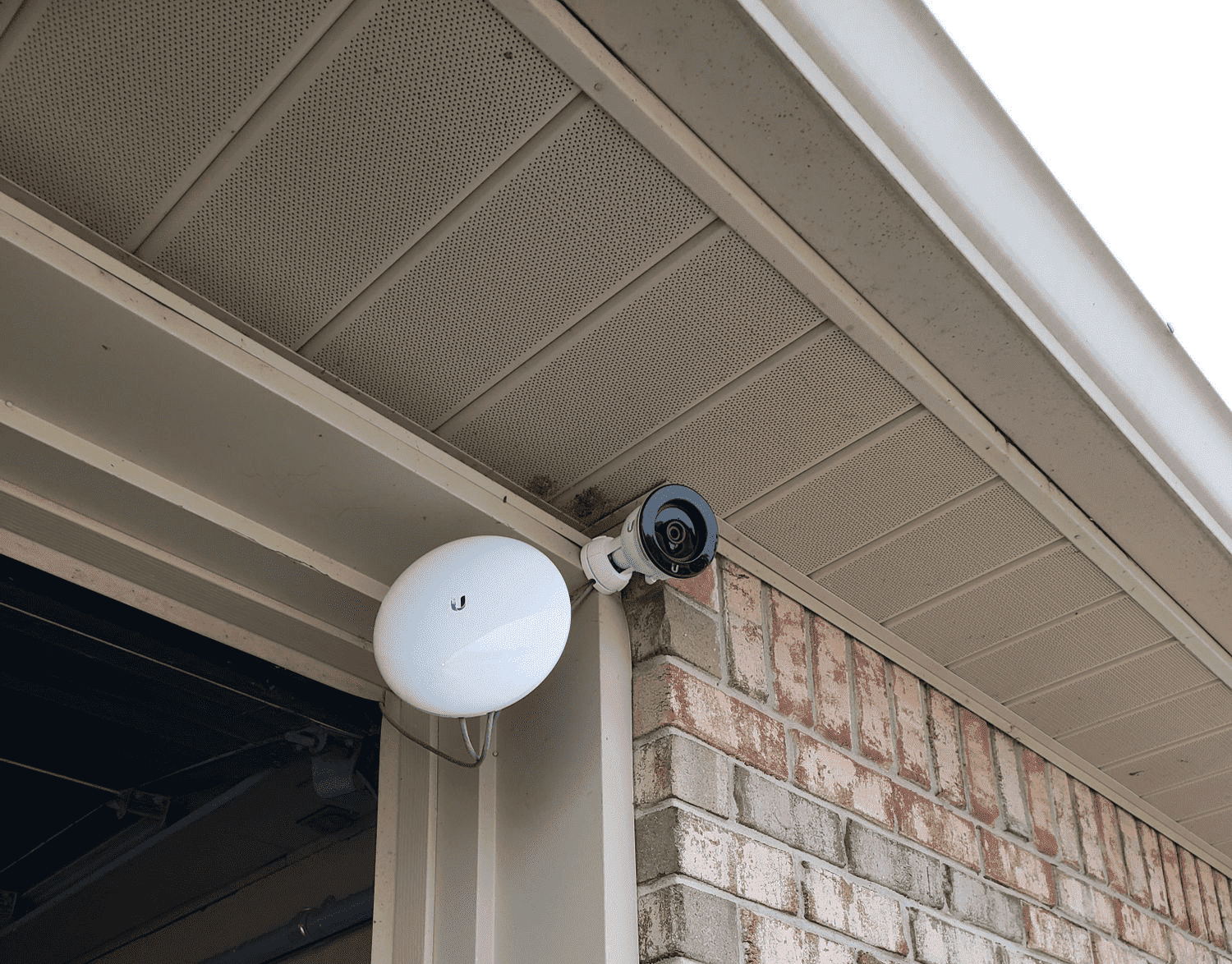

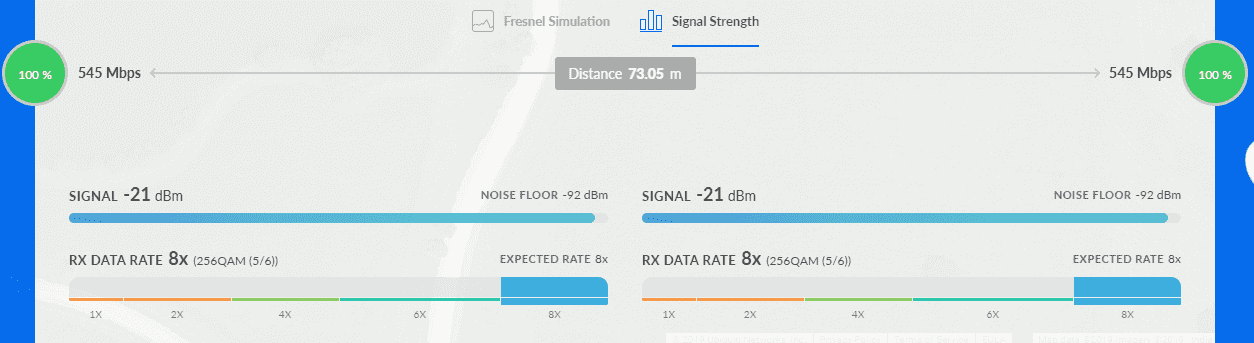

Для соединения сетей был выбран радиомост из двух NanoBeam 5AC Gen2. В калькуляторе AirLink теоретическая пропускная способность составила 545 Мбит / с при ширине канала 80 МГц.
После решения вопроса с соединением двух сегментов сети было необходимо обеспечить питание и коммутацию оборудования. Поскольку в будущем хотелось иметь возможность дополнять и изменять систему были выбраны свитчи US-16-150 Вт, которые помимо большего количества портов также имеют лучшую систему охлаждения с использованием вентиляторов обдува, вместо пассивных радиаторов на моделях US-8-150 Вт. В манеже летом систем кондиционирования не будет, а отдельной охлаждаемой серверной комнаты в проекте не предусматривалось из-за слишком высокой стоимости, потому активное охлаждение было совершенно не лишним.

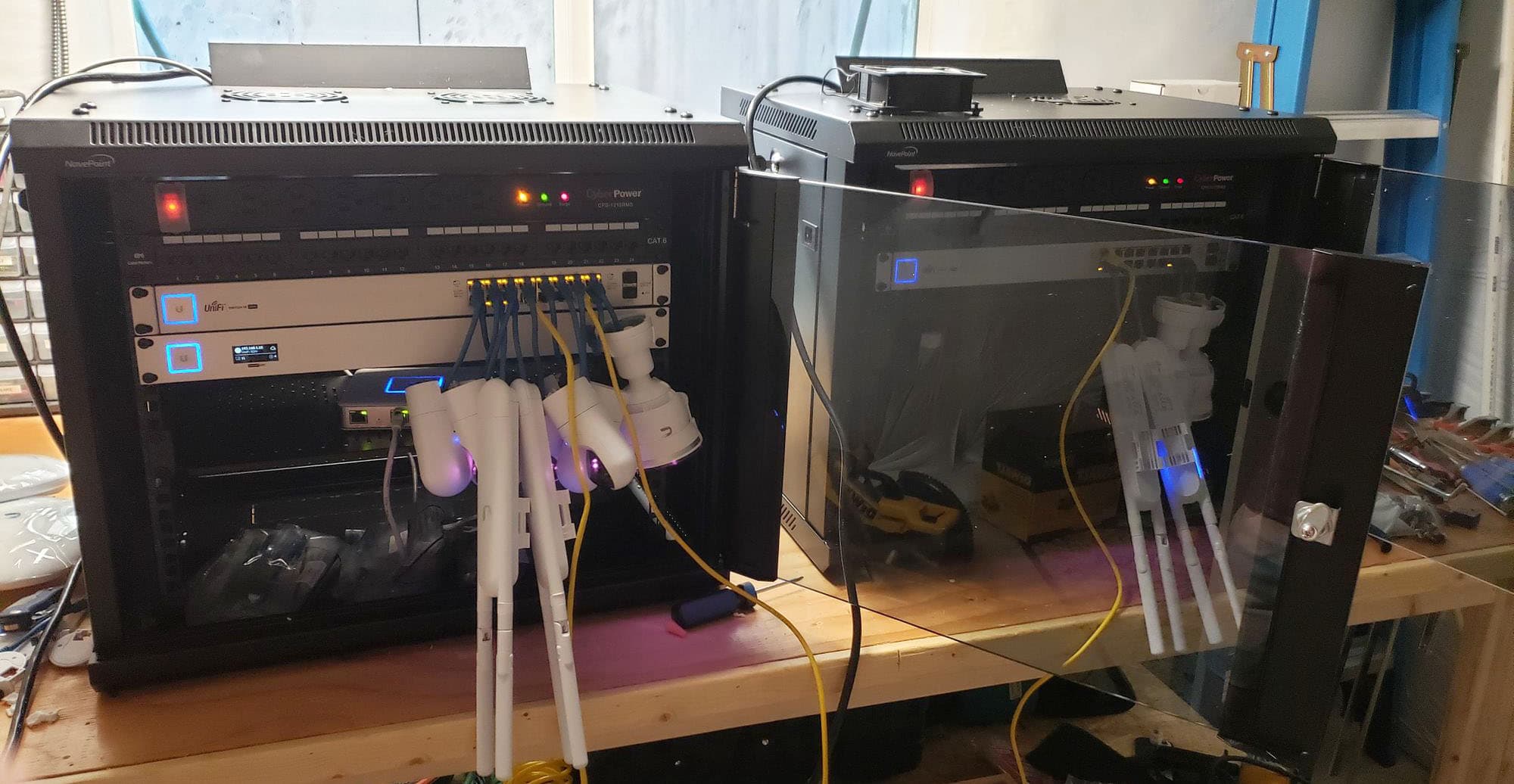

Для каждого из двух зданий был предусмотрен серверный шкаф с запирающийся на замок стеклянной дверцей. С целью экономии времени вначале все было смонтировано в нашей мастерской, и уже подготовленные комплекты были разобраны и отправлены на объект.

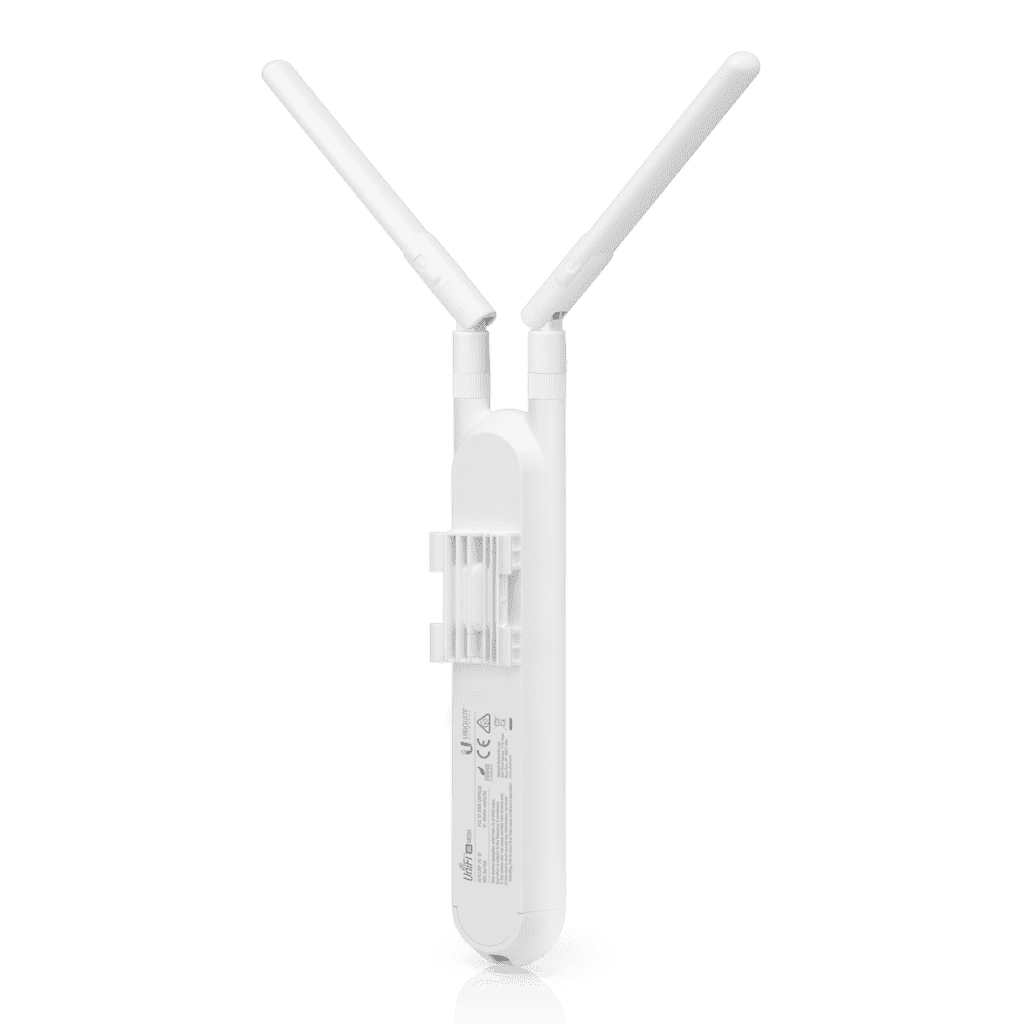

Далее было необходимо выбрать модель точек доступа. Здесь без больших колебания предпочтение получили UniFi AC Mesh.
Связанно это с типом зданий, которые летом сильно прогреваются, а зимой достаточно холодные, имея при этом высокий уровень загрязнения и пыли.
Для раздачи WiFi мы планировали использовать диапазон 2.4 Ггц, поскольку скорость соединения была достаточно жестко лимитирована, и ограничивалась 25\5 мбит сек нисходящего\восходящего потоков. Соответственно, сверхвысокие пропускные способности были не нужны, а дальность охвата на частотах 2.4 Ггц по сравнению с 5 Ггц больше.

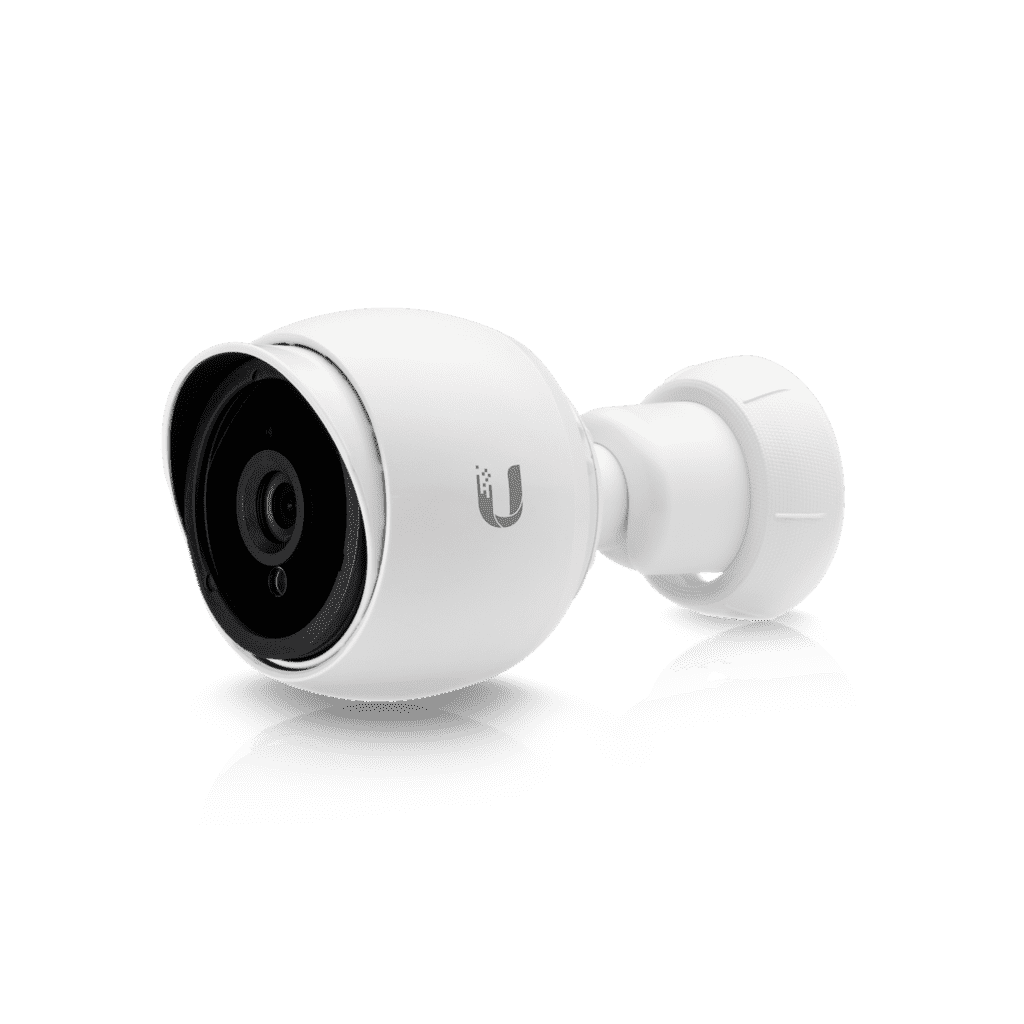

Выбирая оборудование для организации видеонаблюдения мы остановились на камерах UniFi G3-Bullet и UniFi Video Camera G3 Flex.

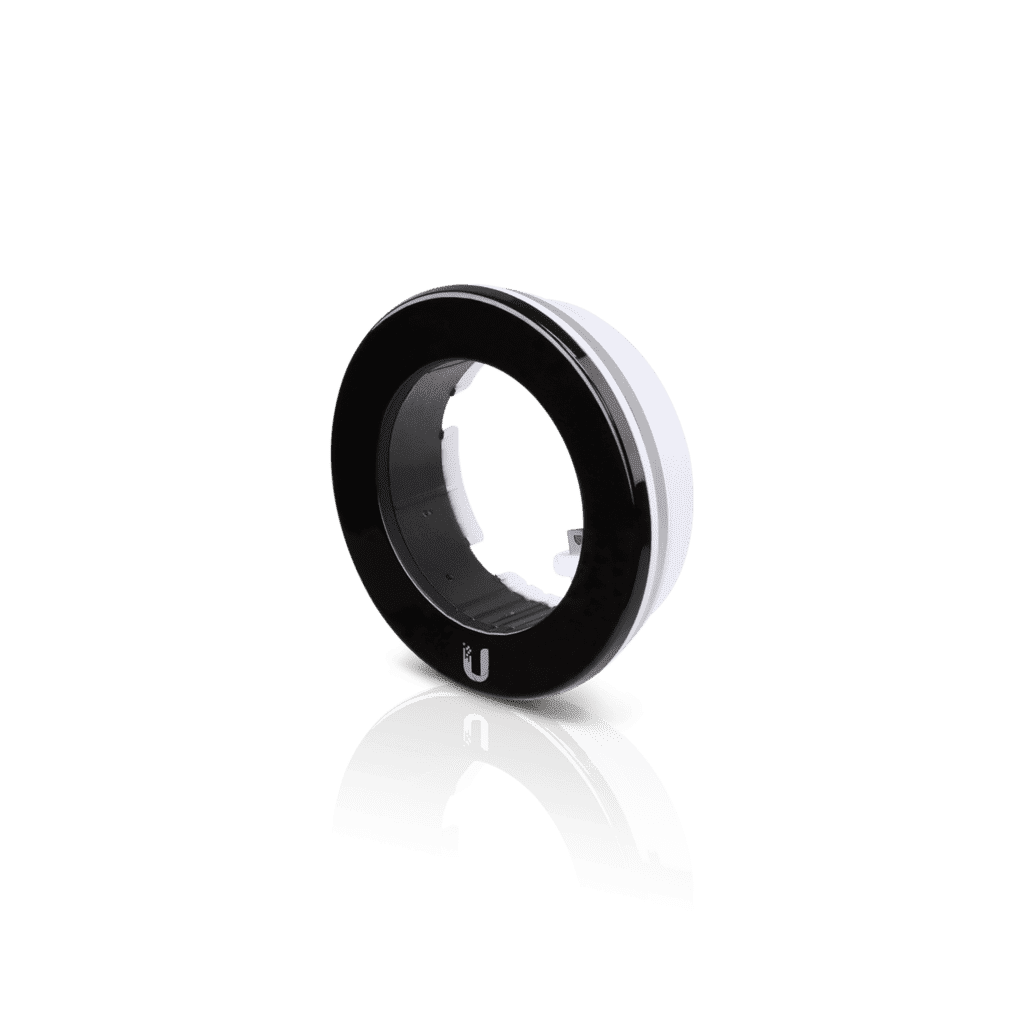

Три камеры Bullet по проекту размещались вне помещения, и контролировали зону выгула лошадей и пастбища, тогда какFlex размещались внутри конюшни в количестве 3 штук. Уличные камеры дополнительно оснащены инфракрасными адаптерами подсветки IR Range Extender, для увеличения зоны ночного видения. Всего, суммарно, проект предусматривает установку 10 камер.

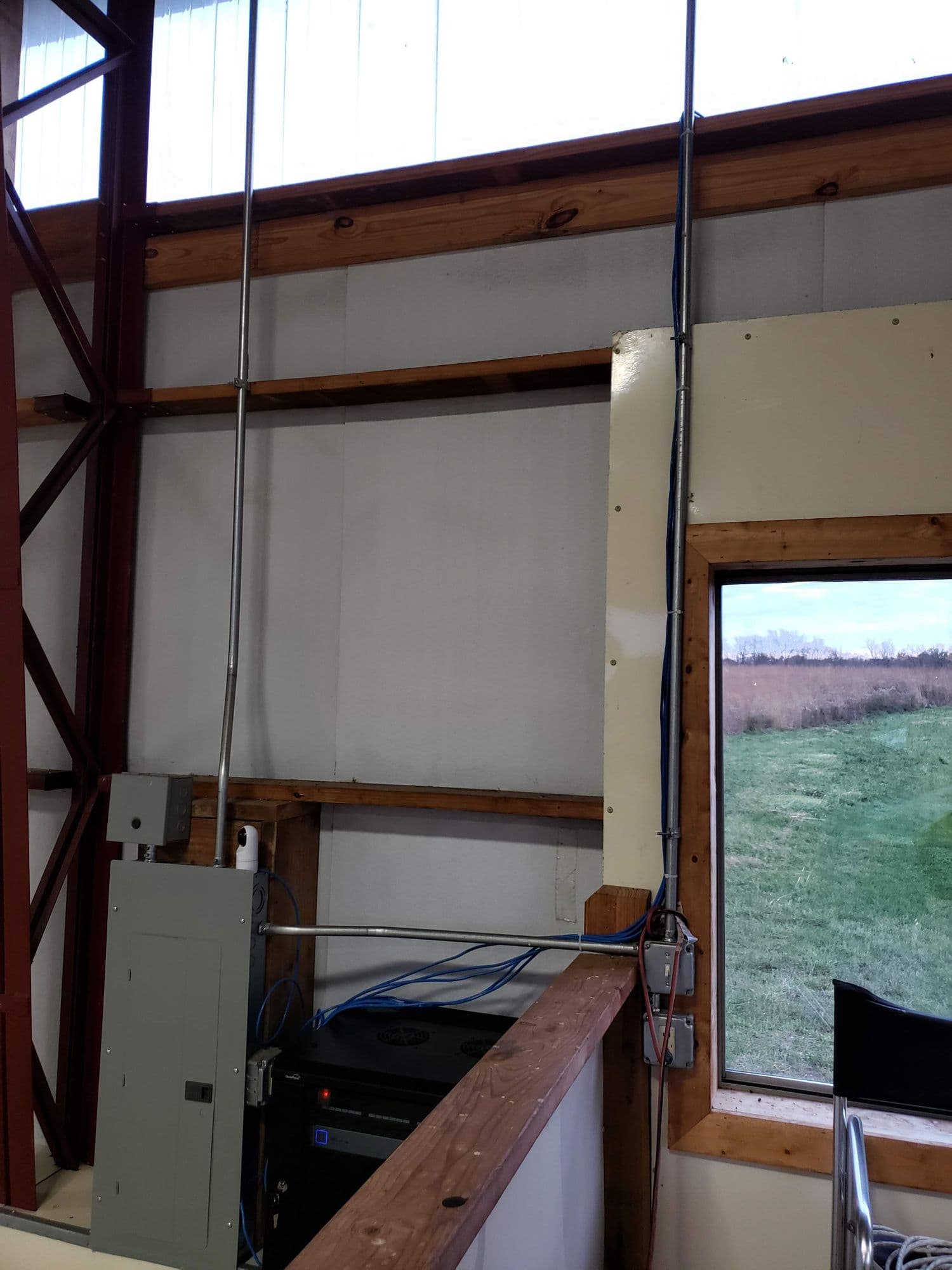

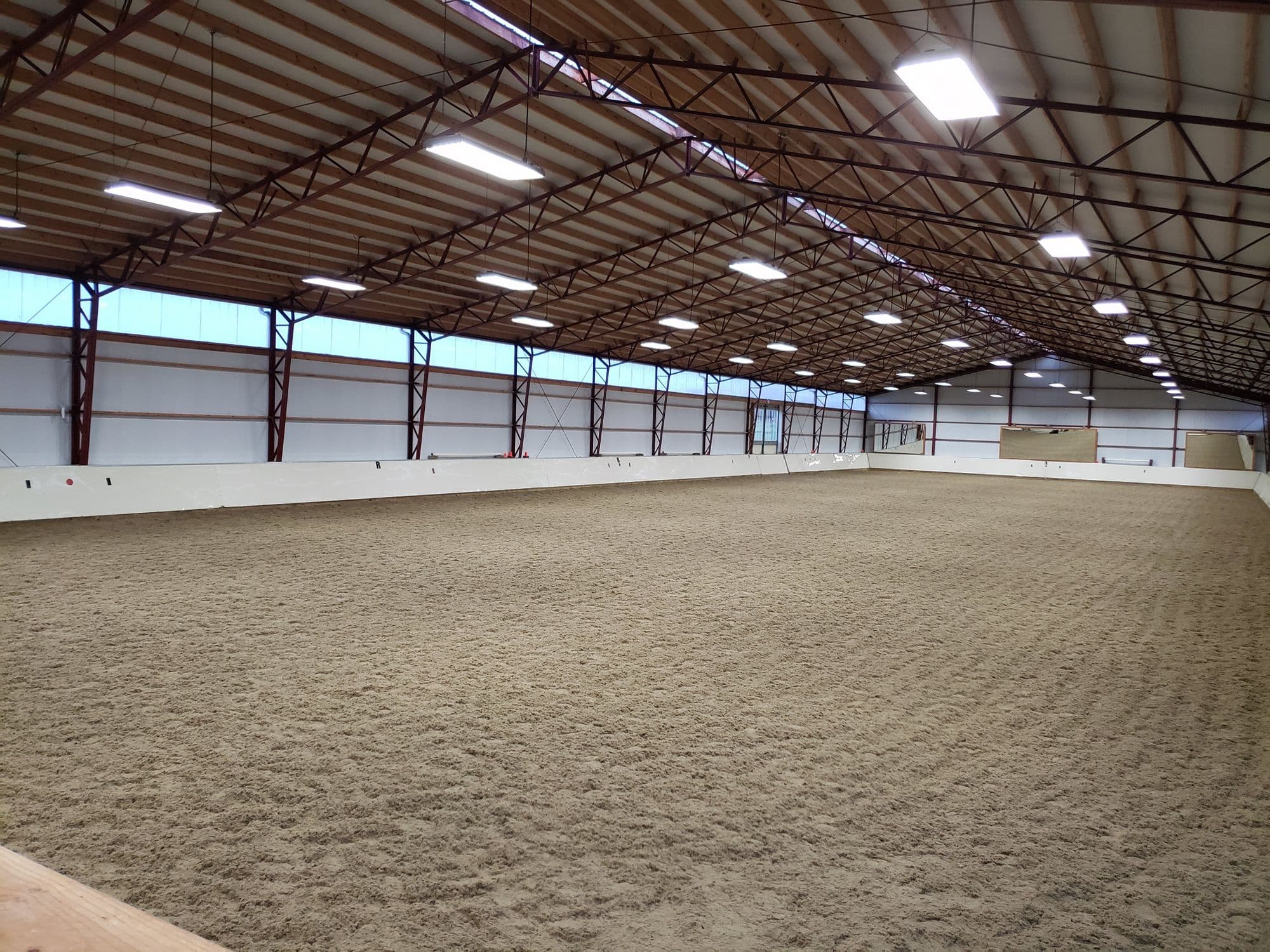

На месте, во время установки оборудования надо сказать пришлось повозится. Всего только на арене было использовано 250 метров витой пары, укладка и коммутация которой потребовала около 4 часов работы.
Кабели прокладывались рядом с окнами, так как там был небольшой пандус, который их прекрасно скрыл. Сводятся они к серверному шкафу.
После окончания монтажа был произведен пробный запуск системы. В качестве сервера был использован CloudKeyG2 +. Строго говоря выбор этого контроллера был обусловлен только необходимостью развертывания видеонаблюдения, поскольку нагрузки по трафику здесь не велики, как и количество оборудования.
Никаких заминок в работе UniFi и UniFi Protect в итоге не наблюдалось, настройка заняла минимум времени, впрочем, с учетом отлаженности линейки UniFi и неплохого опыта инсталляций это правило в нашей работе.
От редакции UBNT.SU
Весьма интересный опыт инсталляции на достаточно необычном объекте. Кстати, в данном случае UniFi AC MESH можно было заменить более дешевыми NanoStation Loco с учетом не востребованности диапазона 5 Ггц. С другой стороны, в такой конфигурации было бы невозможно использовать их в составе единой сети UniFi с управлением через контроллер, хотя использование UNMS решило бы большую часть проблем.
Впрочем, всегда лучше использовать современное оборудование с запасом мощности и возможностью в будущем раскрыть весь потенциал его возможностей.
