Удаленное видеонаблюдение

Постановка задачи

Необходимо организовать удаленное видеонаблюдение.

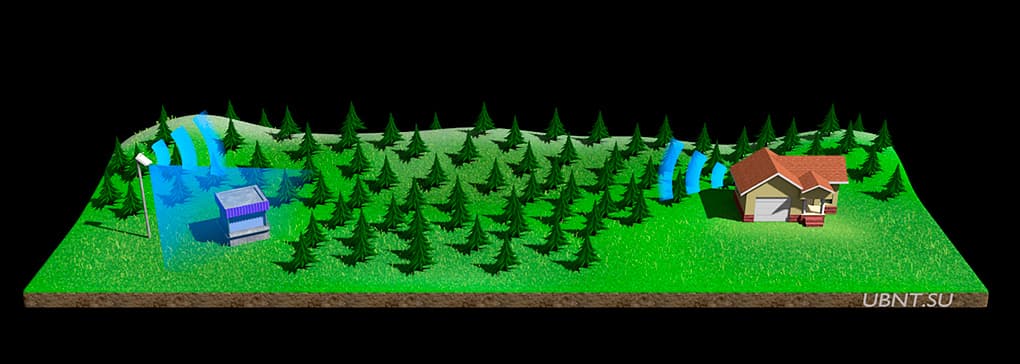

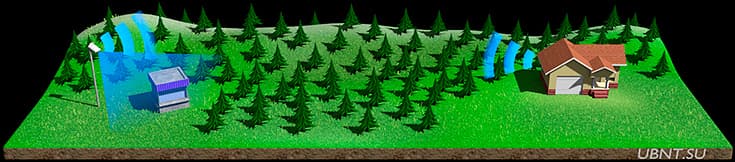

Очень часто IP-камеры видеонаблюдения коммутируются при помощи витой пары. Обычно это происходит, когда расстояние от каждой до PoE-свитча или маршрутизатора крайне мало. Что же делать, если камера располагается удаленно (от 100 метров до 10-15 километров)? Тогда явно поможет беспроводное оборудование, способное осуществлять передачу данных на таких расстояниях.

Варианты решения:

Базовый вариант: Aircam + AirVision NVR, Toughswitch PoE Pro, Toughcable PRO

• AirVision NVR имеет два порта USB 3.0 и слот для карты памяти, что позволит расширить объем памяти в случае необходимости. Устройство ToughSwitch PoE PRO — удобный восьмипортовый свитч с подачей напряжения на каждый из портов и способный запитать каждую из камер, располагается в помещении. Таким образом можно подключить удаленную IP-камеру на расстоянии 5-7 километров в условиях прямой видимости. Для соединения камер предлагается использовать кабель ToughCable PRO с ToughSwitch PoE PRO. AirCam также подходит для outdoor-установки, имеет разрешение 1MP.

Продвинутый вариант: Aircam, Nanostation M5, Rocket M5 + Airmax Sector 2G16-90

• Ситуация, когда удаленная камера всего одна — нечасто встречающееся явление. Обычно на каком-либо объекте располагается несколько камер наблюдения, а «дата-центр» расположен на удалении. В таком случае необходимо реализовать схему «точка-многоточка». Каждую камеру мы подключаем к устройству Nanostation M5, работающему в режиме клиента беспроводной сети. В качестве точки доступа стоит использовать устройство Rocket M5, однако выбор антенны, которой стоит его укомплектовать, зависит от расстояния до зоны предполагаемого размещения камер и сектора в градусах, в который они все попадают. Предположим, что расстояние около 2-3 километра, камеры находятся относительно близко друг к другу. В таком случае, в качестве Access Point используем Rocket M5 с секторной антенной Airmax Sector 2G16-90. Запись видео и мониторинг системы будет производиться посредством AirVision NVR — функционального видеорегистратора со встроенным жестким диском на 500gb. Достаточно подключить его в сеть со стороны Rocket M5, осуществить быструю настройку, и система получения видео с камер наблюдения с возможностью их записи и последующего просмотра готова к работе.

* Цена указана за 1 комплект (1 базовая станция + 1 клиент)
