Обзор Ubiquiti EdgeRouter 8

EdgeRouter 8 является ярким представителем класса маршрутизаторов, выпускаемых Ubiquiti. Удобство и гибкость настройки, широкая функциональность и, конечно же, высочайшая надежность устройств являются визитной карточкой компании. И EdgeRouter 8 является одним из лучших творений её инженеров Ubiquiti.

Раздел не найден

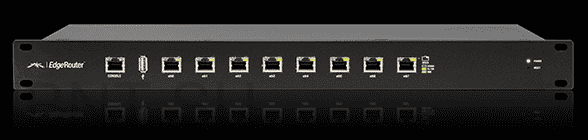

1. Строгий, но, в то же время стильный и функциональный дизайн — вот как можно охарактеризовать внешний вид устройства. Устройство имеет черный матовый корпус и лицевую панель. Частью лицевой панели являются кронштейны для монтажа в 19-дюймовую стойку. Ничего лишнего: логотип с названием, разъемы с индикаторами, пиктограмма, поясняющую индикацию на портах — это все, что имеется на лицевой панели. На ней всего 10 гнёзд: 8 портов ethernet, пронумерованных в лучших традициях IT от 0 до 7, разъем для подключения консольного кабеля и разъем USB. В настоящее время разъем USB не используется: в Quick Start Guide Ubiquiti EdgeRouter 8 говорится «для использования в будущем». С правого края лицевой панели скромно расположились индикатор питания и утопленная кнопка Reset. В упаковке нет ничего лишнего: сам коммутатор, кабель питания, винты для монтажа в стойку и Quick Start Guide Ubiquiti EdgeRouter 8 — небольшой буклет с инструкциями по монтажу и входу на устройство. В задней части Ubiquiti EdgeRouter 8 расположены два маленьких вентилятора и разъем питания. На задней и боковых стенках имеются вентиляционные отверстия.

EdgeRouter 8

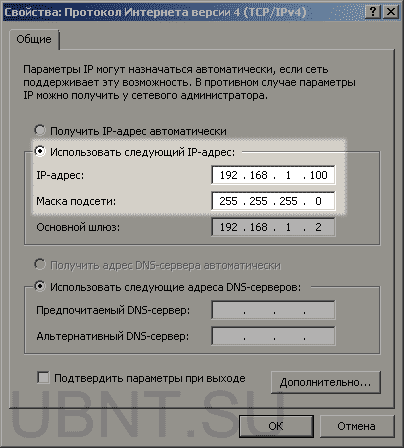

2. Устройство изначально имеет IP 192.168.1.1 и для того, чтобы зайти на Web-интерфейс, в настройках сетевой карты необходимо указать адрес из той же подсети. Шлюз и DNS можно не указывать.

EdgeRouter 8

3. Соединяем патч-кордом сетевую карту с портом eth0 нашего Ubiquiti EdgeRouter 8 и подключаем роутер к сети. Устройство приветствует нас включением индикатора питания и вентиляторов, в верхней правой части разъема на порту eth0 загорается индикатор наличия соединения. Согласно пиктограмме на лицевой панели, скорости 10/100 Mbps обозначаются оранжевым цветом, а 1000 Mbps — зеленым. Отсутствие индикации на порту обозначает отсутствие соединения с другим устройством. В левой верхней части разъема имеется еще один индикатор. Он не задействован.

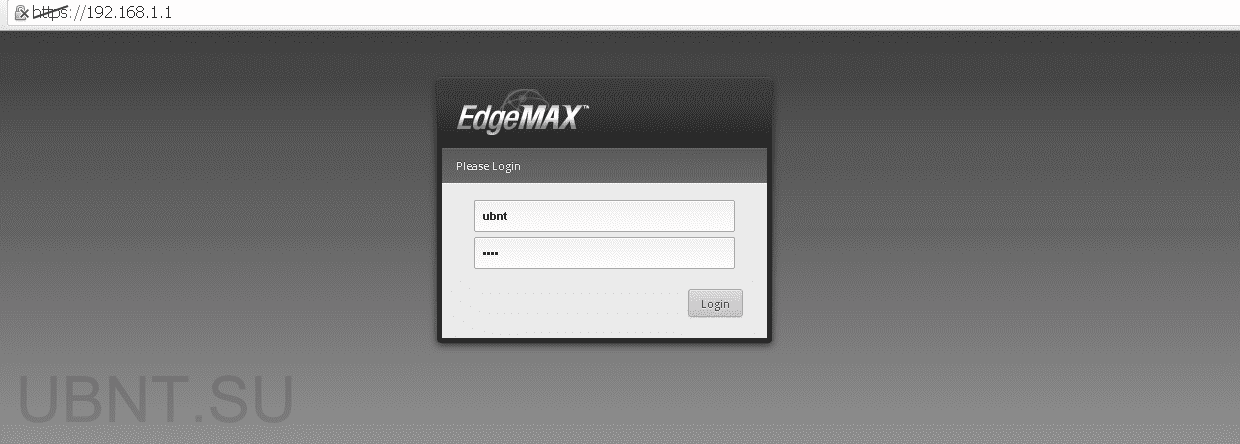

4.В строке адреса любого из современных браузеров Вашего ПК вводим адрес 192.168.1.1. Если все подключено правильно, видим окно с предложением авторизоваться. В обоих полях вводим слово ubnt и жмем кнопку Login. При первом включении устройства в окне будет возможность ознакомиться и согласиться с условиями и ограничениями использования.

EdgeRouter 8

5. Тем, кто уже имеет опыт работы с оборудованием Ubiquiti, интерфейс EdgeMax, используемый на Ubiquiti EdgeRouter 8, будет знаком, поскольку сделан в одном стиле, цветовой гамме и со схожей структурой.

6. Обращает на себя внимание верхняя часть окна, схематично показывающая порты устройства, активность и скорость на них, а также степень задействованности устройства (процессор, память, время работы).

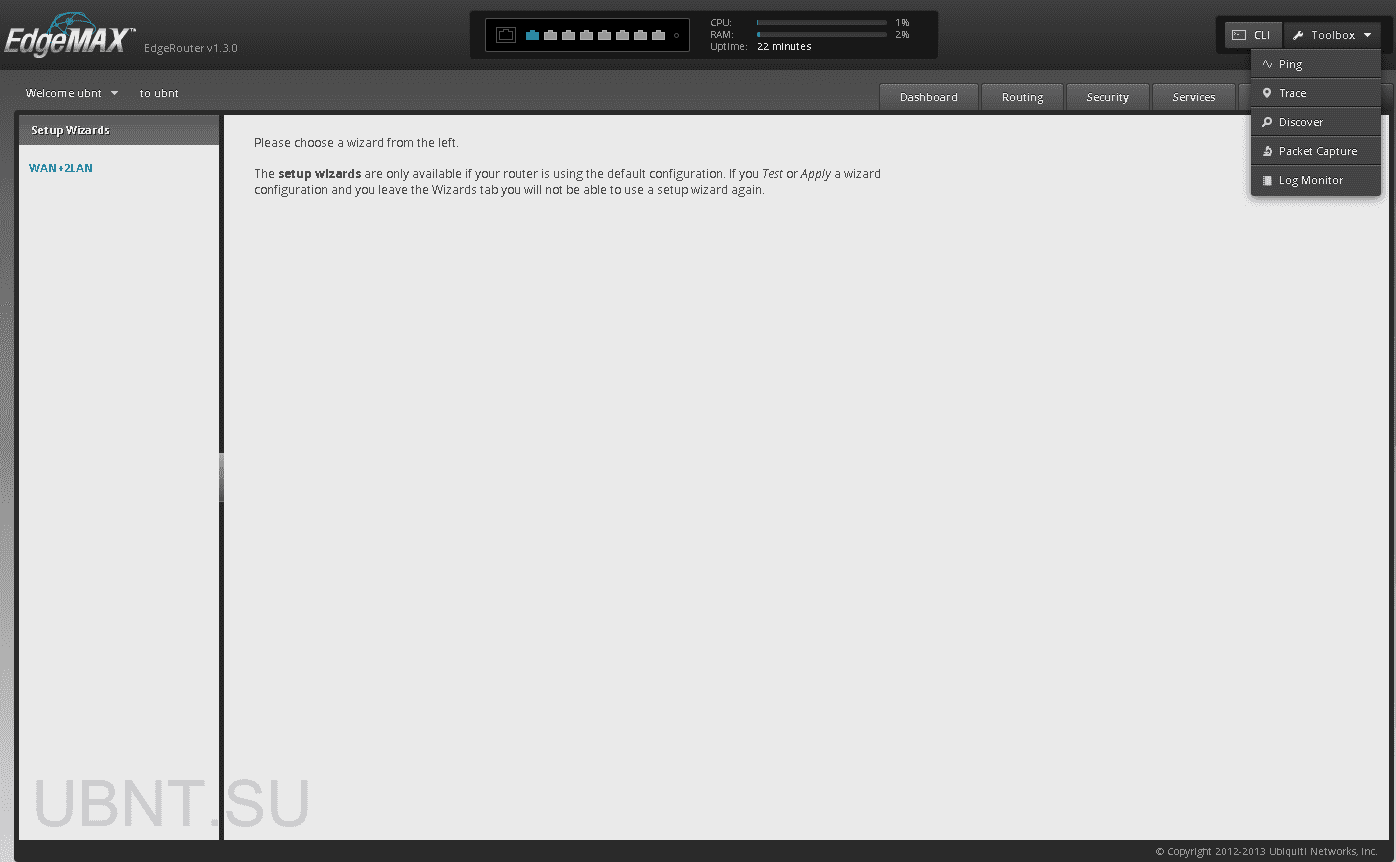

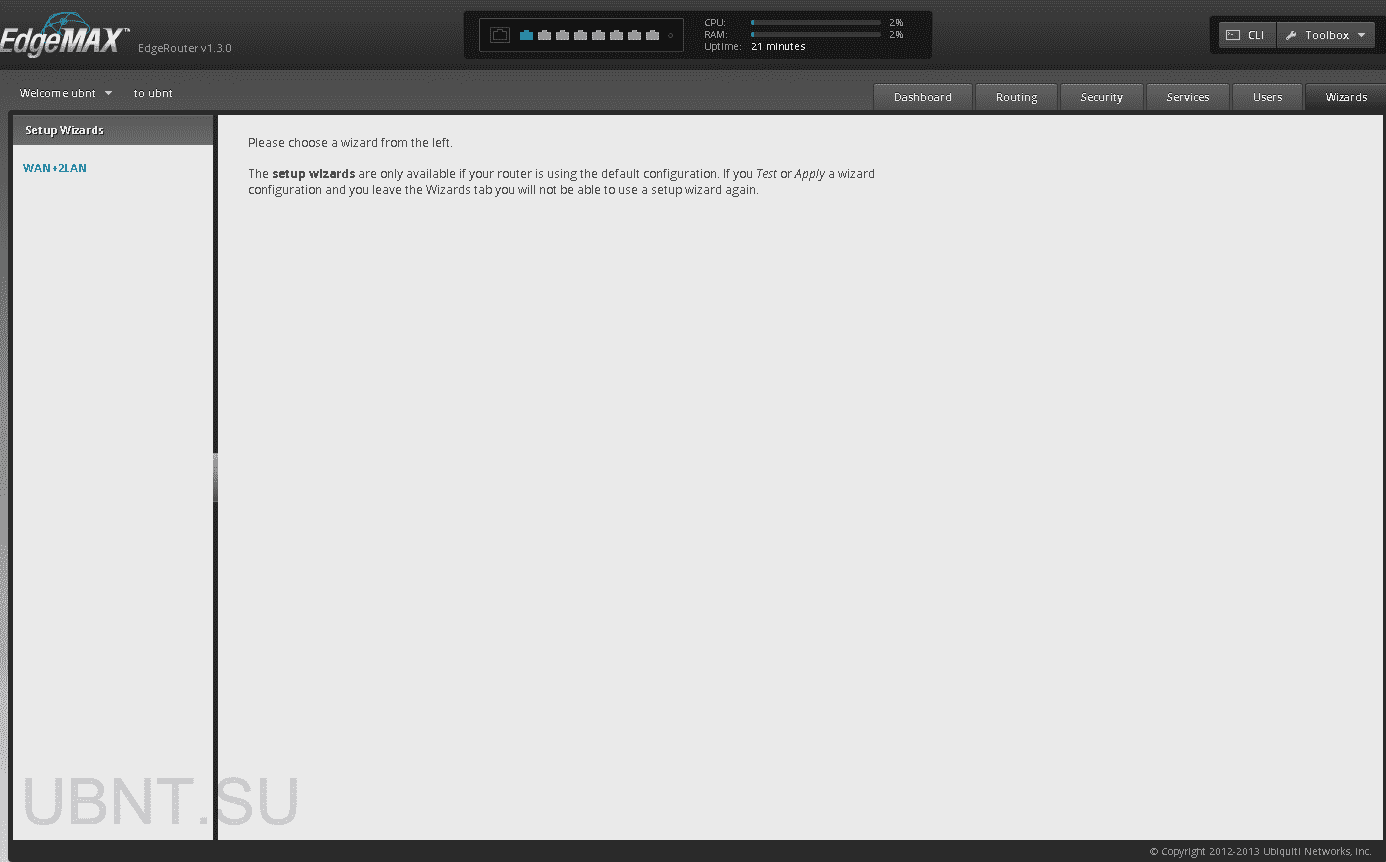

7. После авторизации на Ubiquiti EdgeRouter 8 мы оказываемся на вкладке Wizards. Подобное поведение интерфейса, как и само наличие мастера настроек, можно воспринять неоднозначно: кому-то оно покажется ориентированностью устройства на домохозяек, которые не в состоянии сами настроить устройство. Другие, наоборот, воспримут наличие мастера настроек положительно, поскольку он значительно упрощает настройку. Если оставить в стороне снобизм матёрых системных администраторов, наличие мастера можно считать положительным явлением: возможности настраивать все вручную и даже через командную строку это не отменяет, а значительно упростить настройку и посредством мастера учиться администрированию маршрутизирующего оборудования очень даже способно. Попробуем Setup Wizards в работе мы чуть позже, а прежде познакомимся с остальными элементами интерфейса Ubiquiti EdgeRouter 8.

EdgeRouter 8

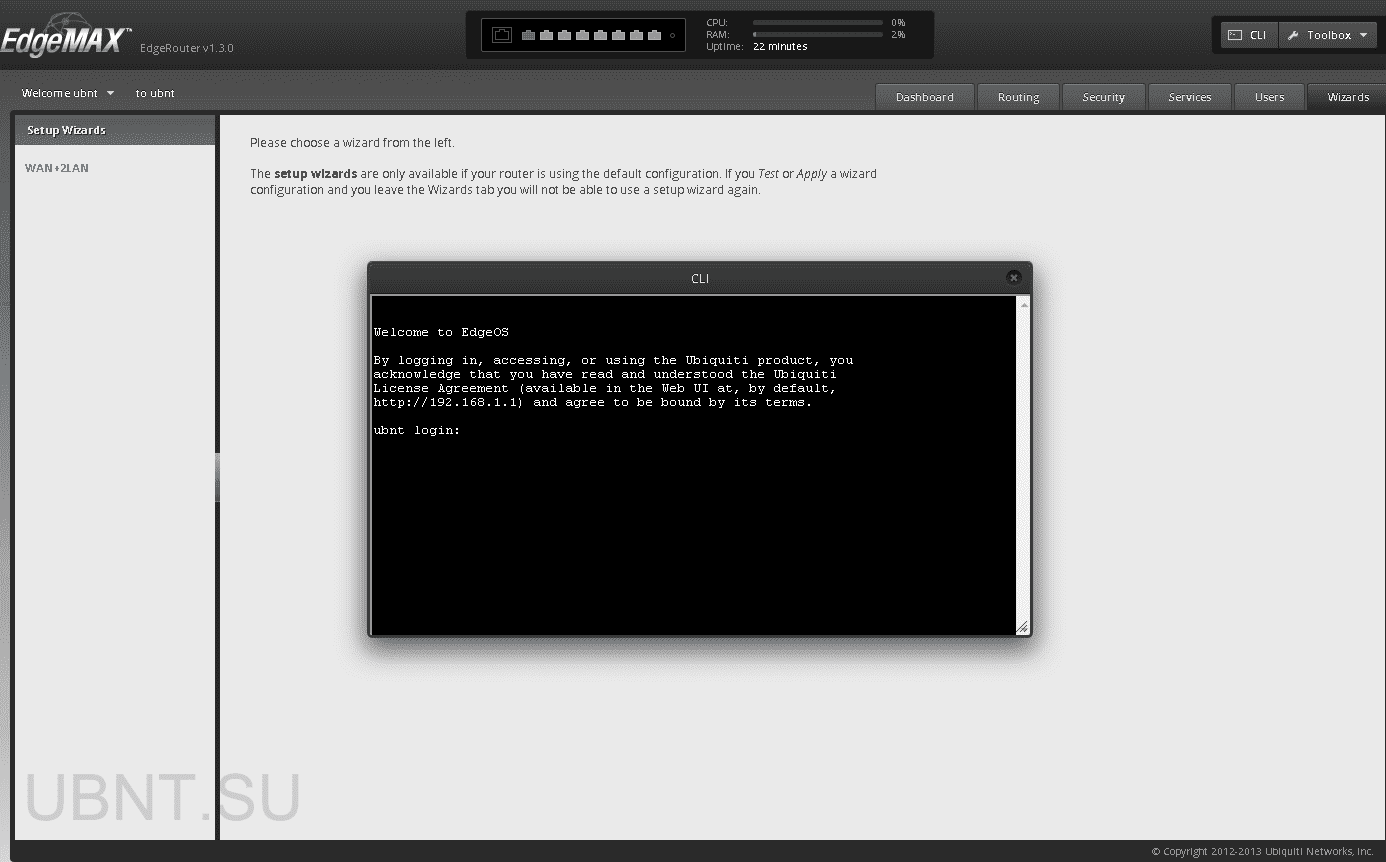

8. Для гурманов, предпочитающих использовать command line interface, разработчики оставили возможность настройки Ubiquiti EdgeRouter 8 через CLI-интерфейс. Вызывается кликом по одноименной кнопке в правом верхнем углу и открывает окно командной строки.

EdgeRouter 8

9. Рядом с кнопкой CLI есть кнопка Toolbox, вызывающая вспомогательные процедуры: пинг, трассировка и т.п.

EdgeRouter 8

10. Во всех вкладках в левом нижнем углу окна показываются две кнопки Alerts и System. Они обе открывают окно, состоящее, в свою очередь, из двух вкладок: первая — с системными сообщениями, вторая — с системными настройками. Второе окно достаточно большое: в его нижней части содержатся кнопки управления Ubiquiti EdgeRouter 8: сохранение настроек в файл, выключение, перезагрузка, сброс в заводские настройки.

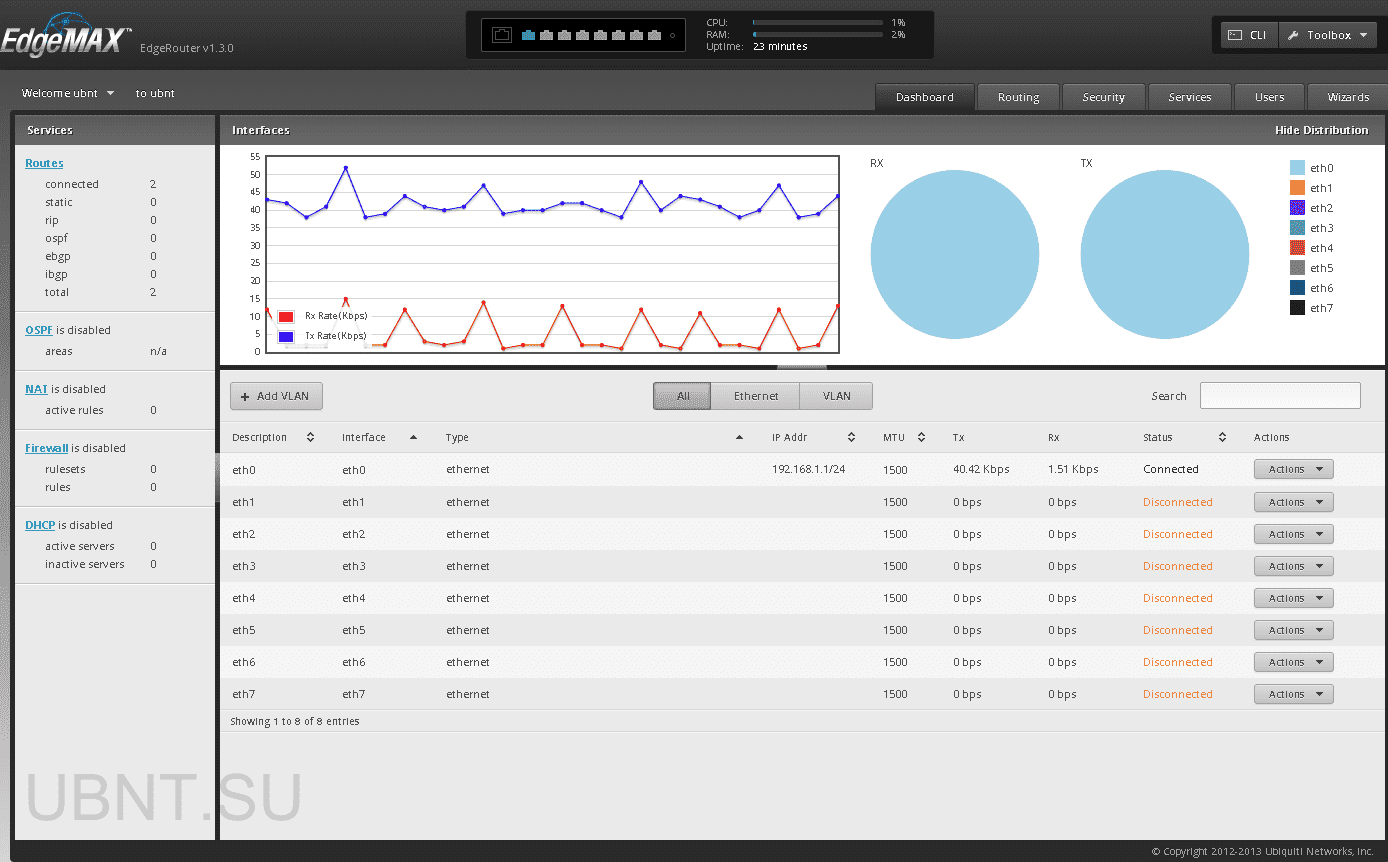

11. Переместившись на первую вкладку Dashboard, пользователь имеет возможность ознакомиться с тем, что в настоящее время происходит на Ubiquiti EdgeRouter 8. Окно, если не считать верхнего сегмента с общей для всего устройства частью интерфейса, поделено на два фрейма: Services и Interfaces.

12. Фрейм Services содержит пять подразделов Routers, OSRF, NAT, Firewall и DHCP, отображающих соответствующую информацию. При щелчке по названиям подразделов происходит переход в соответствующий экран настроек. Фрейм Interfaces, занимающий большую часть окна, в свою очередь, разделен на две части: графическую и текстовую. Центральную часть окна занимает график приема/передачи и диаграммы, отражающие прохождение данных по каждому направлению выбранного порта. На момент создания скриншота на устройстве использовался только нулевой порт, статистика по которому и выводится в верхней части фрейма Interfaces.

EdgeRouter 8

13. Нижняя часть окна отображает данные в табличном виде, а также позволяет включать фильтрацию, создавать VLAN и выполнять некоторые другие операции.

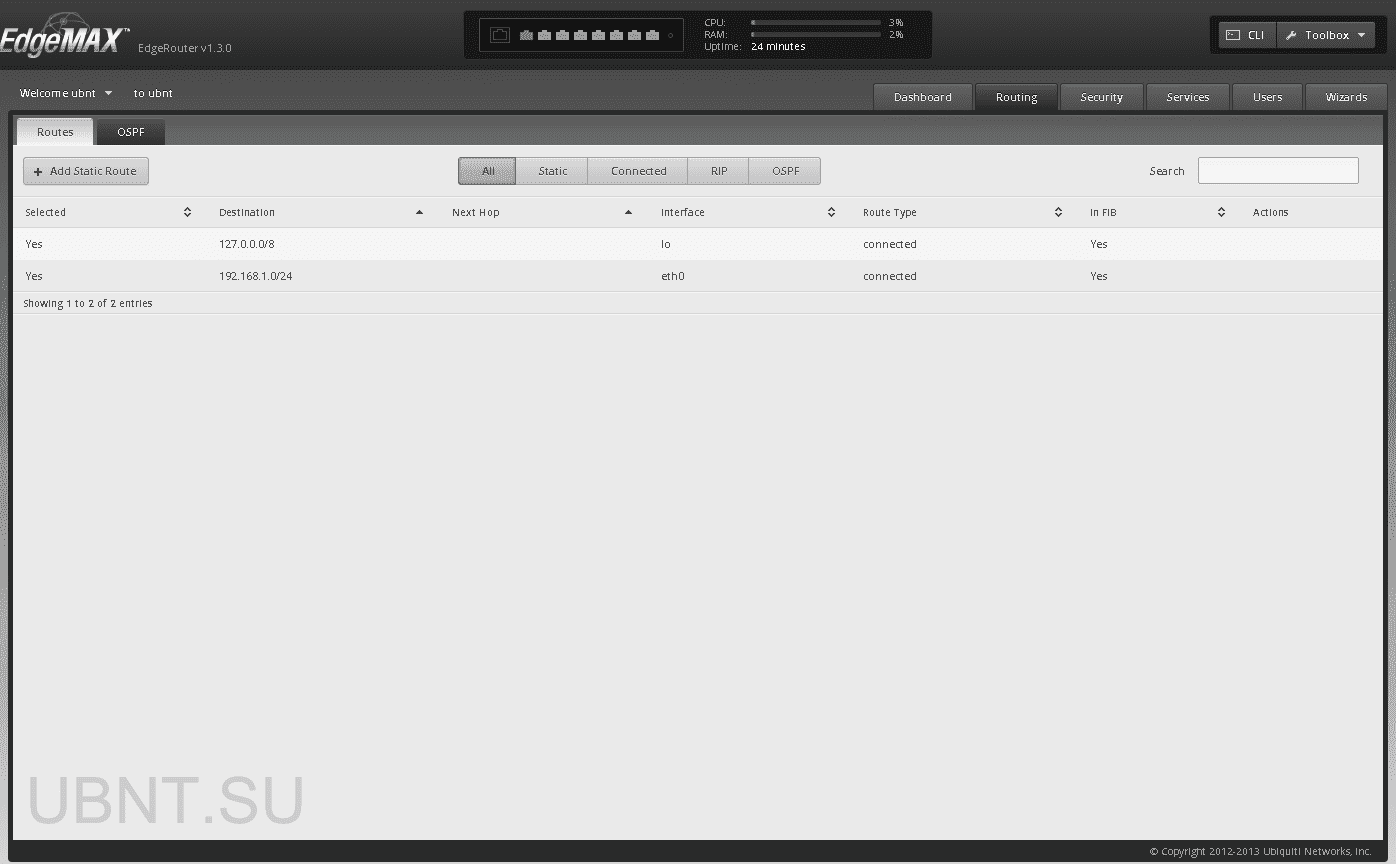

14. Вкладка Routing содержит разделы для управления маршрутами. Эта вкладка содержит вложенные листы Routes и OSPF, позволяя настраивать маршруты, а также правила динамической маршрутизации OSPF, основанной на технологии отслеживания состояния каналов и оптимизирующей пропускную способность с построением дерева кратчайших путей.

EdgeRouter 8

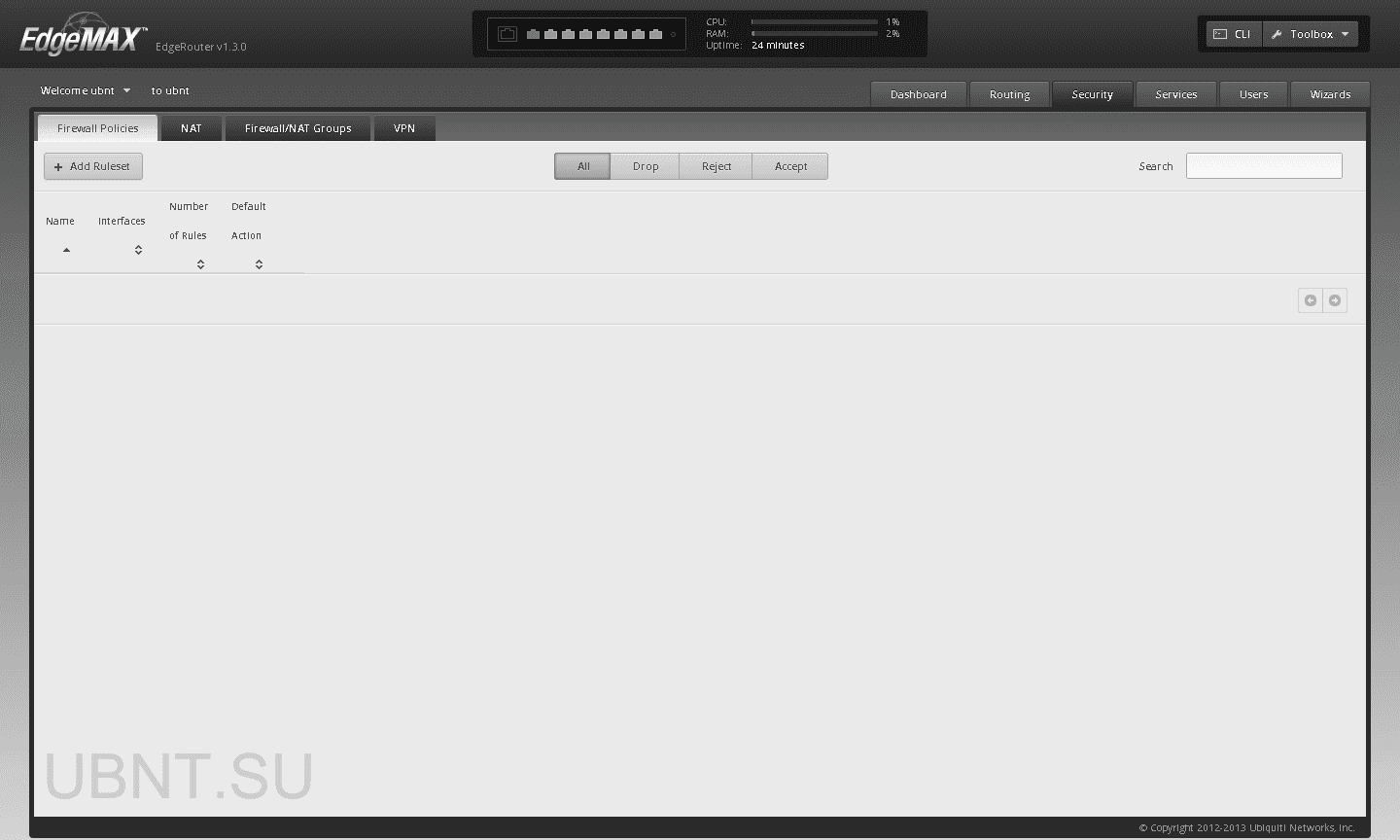

15. Во вкладку Security, как следует из названия, объединены настройки безопасности Ubiquiti EdgeRouter 8. Вкладка имеет 4 листа, в том числе: политики фаерволла, настройки прозрачности и VPN. На отдельном листе имеется возможность группировать правила фильтрации межсетевого экрана и прозрачности Ubiquiti EdgeRouter 8.

EdgeRouter 8

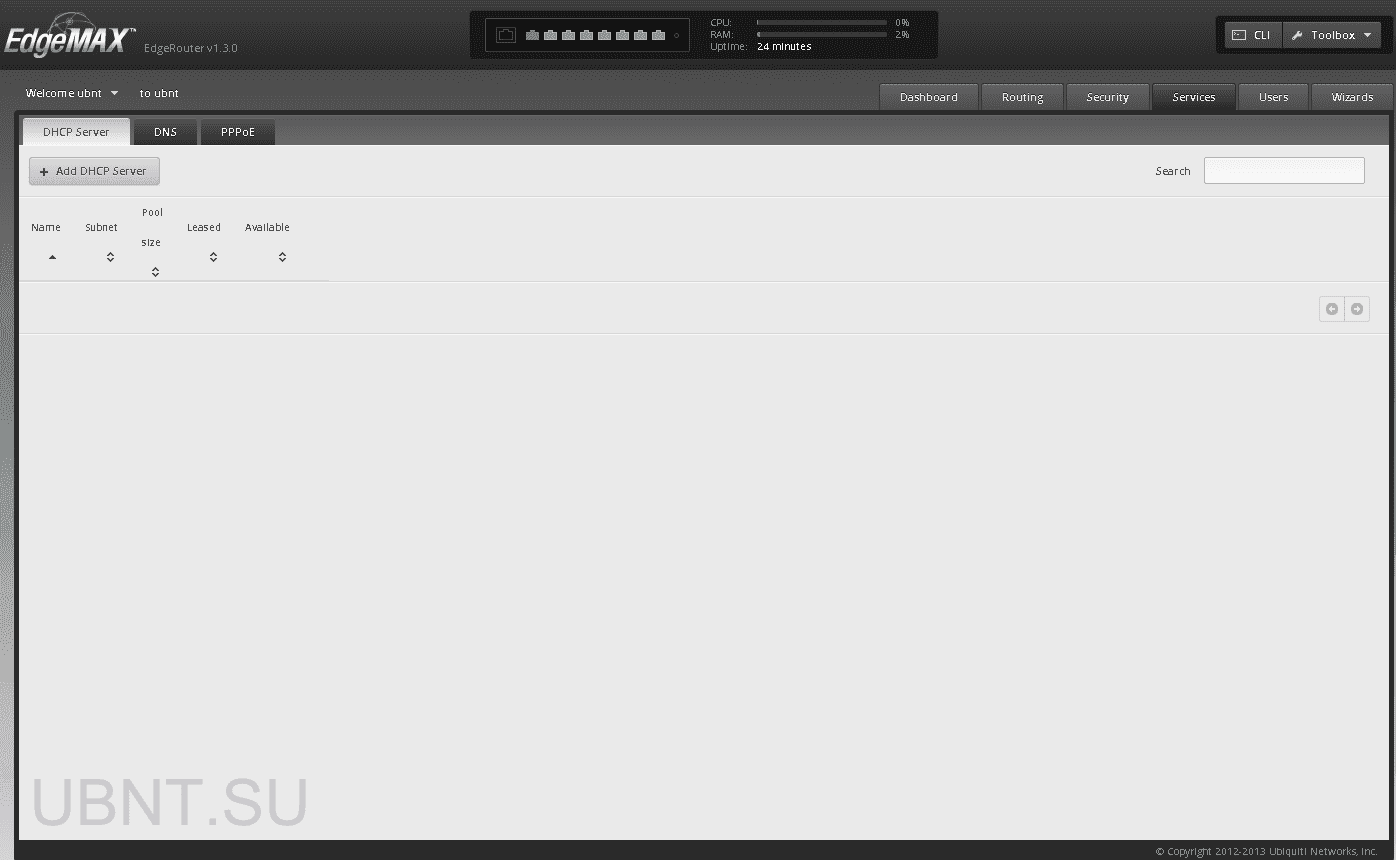

16. Вкладка Services содержит три вложенных листа: управление DHCP-серверами, DNS и PPPoE. Названия листов этой вкладки говорят сами за себя.

EdgeRouter 8

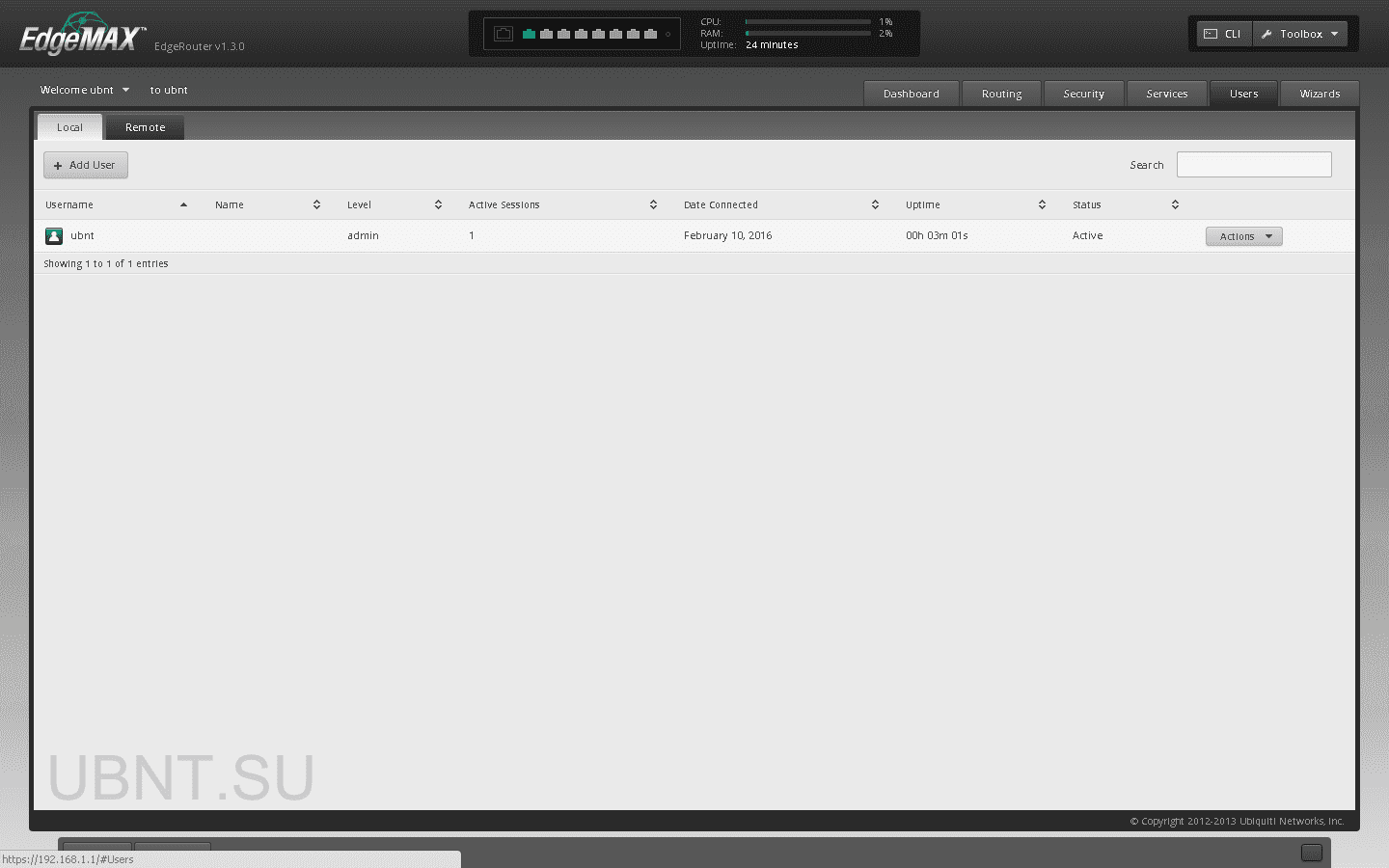

17. Во вкладке Users выполняется управление пользователями Ubiquiti EdgeRouter 8. Содержит два листа Local и Remote для управления локальными и удаленными пользователями соответственно.

EdgeRouter 8

18. В начале нашего обзора мы говорили о вкладке Wizards. Продемонстрируем теперь, как посредством этого волшебника настроить Ubiquiti EdgeRouter 8 в режим обычного домашнего роутера, получающего интернет от Ростелекома через PPPoE соединение. Пусть у нас eth1, как и предлагает устройство, будет WAN-портом, а все остальные порты (eth0, eth2-7) будут портами для раздачи интернета внутри домашней сети. В обязательном порядке устройства, подключенные к разным портам, должны видеть друг друга.

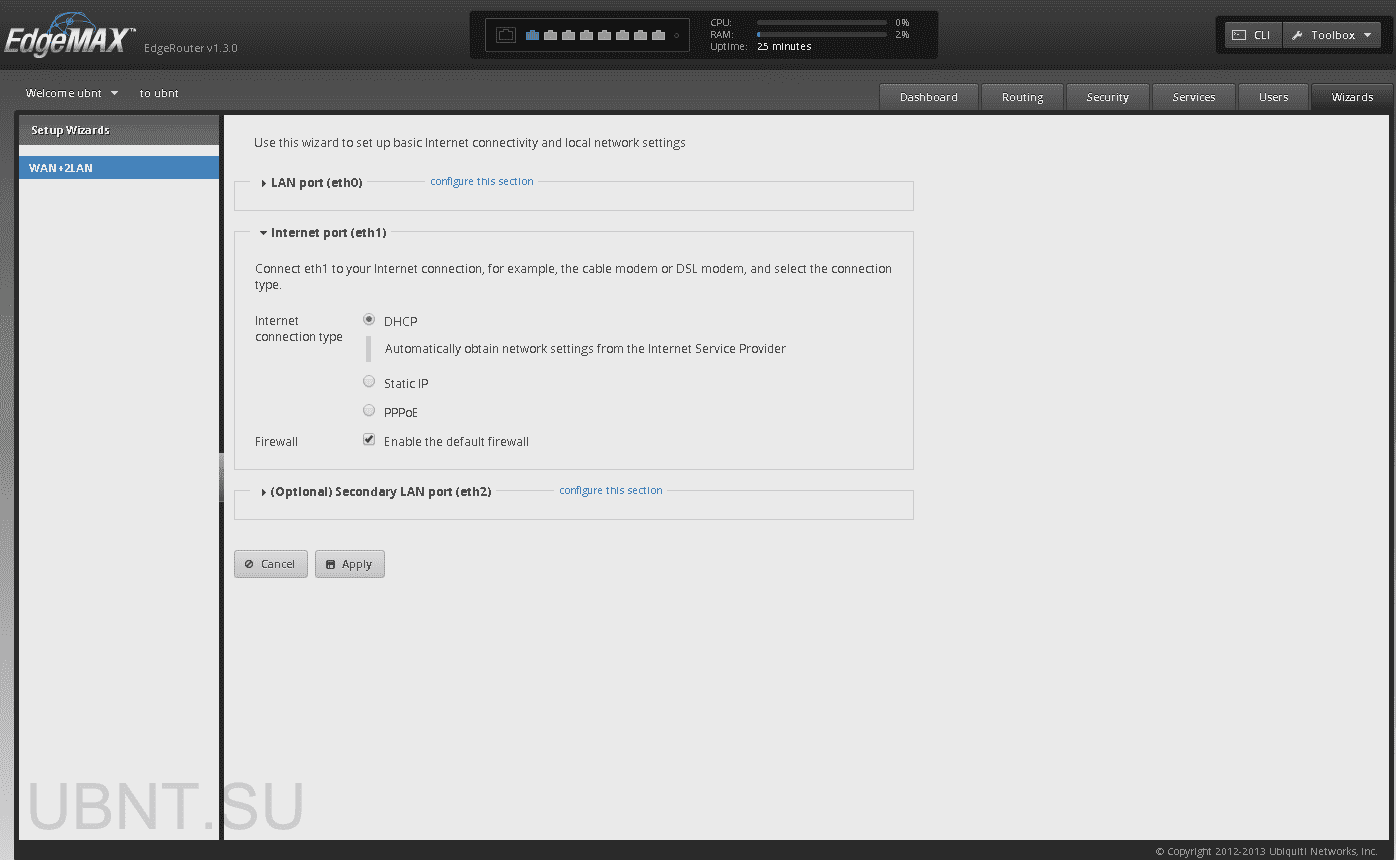

19. Кликаем по ссылке WAN+2LAN и видим стартовое окно нашего мастера.

EdgeRouter 8

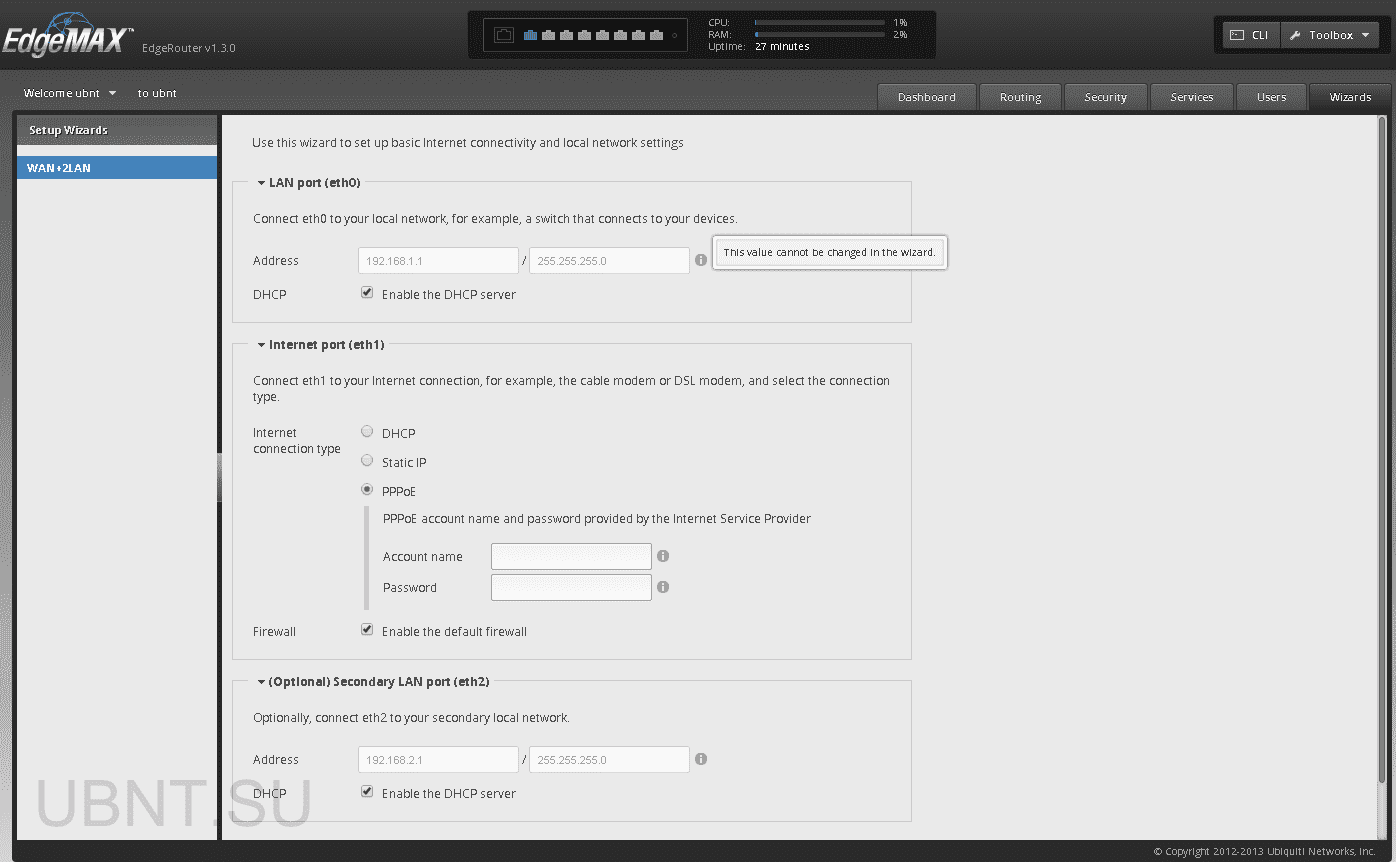

20. Раскрываем спойлеры портов eth0 и eth2 щелчками по словам configure this section, а также выбираем тип подключения PPPoE в секции порта eth1.

21. Видим, что в секциях eth0 и eth2 появились окна, информирующие о том, к каким подсетям Ubiquiti EdgeRouter 8 предлагает нам отнести эти порты. Подсказка, всплывающая при наведении курсора на значок i, сообщает, что эти значения (подсеть и маску) изменить посредством мастера нельзя. Видим, что на портах eth0 и eth2 формируются разные подсети.

EdgeRouter 8

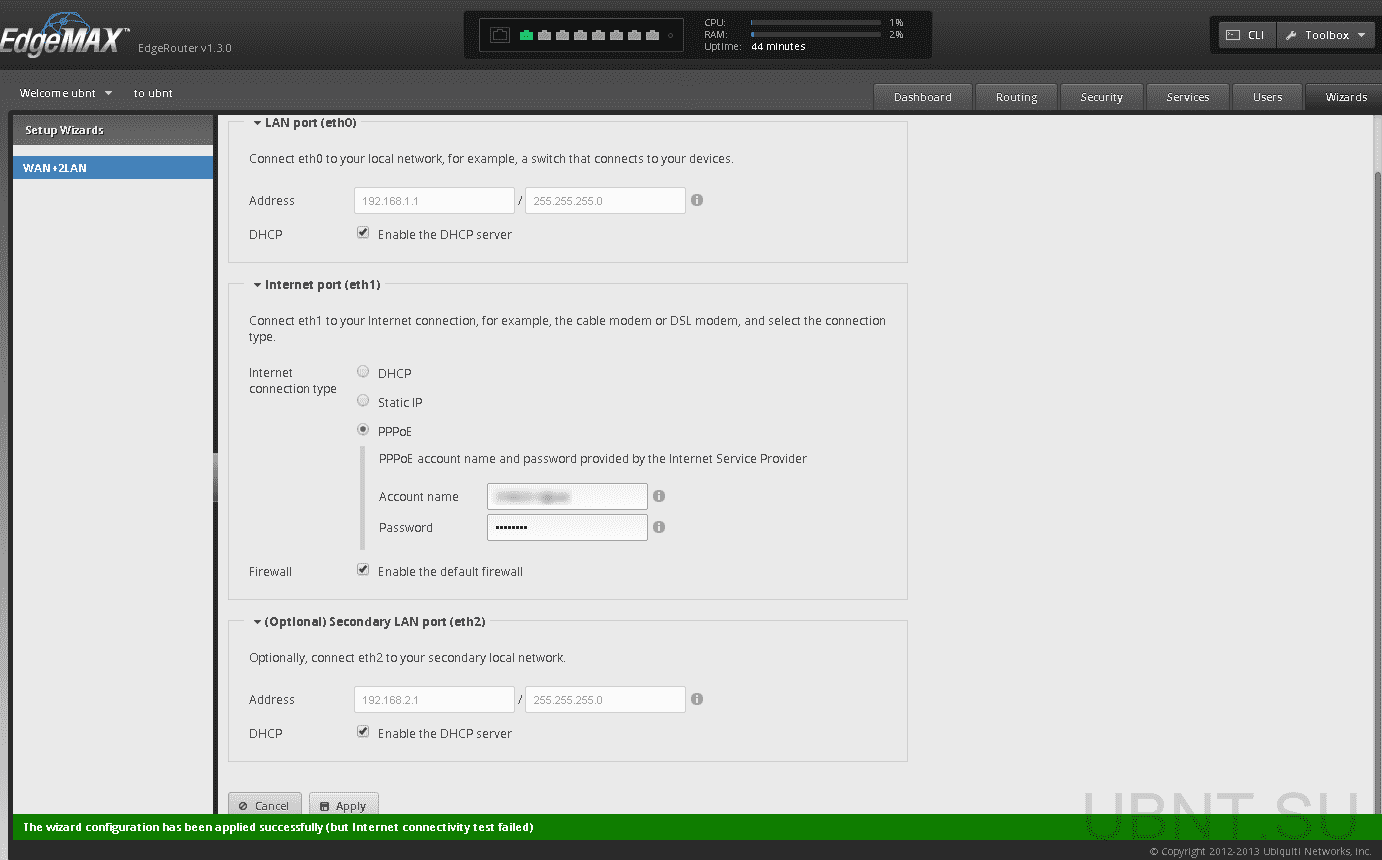

22. В поля Account name и Password вводим предоставленные провайдером логин и пароль. Единственное, что мы еще можем сделать в этом разделе — отключить DHCP-серверы на портах eth0 и eth2. Это нам не нужно, поскольку устройства, подключаемые к этим портам, не смогут получать IP по DHCP. Поэтому не трогаем и в нижней части окна жмем кнопку Apply. На несколько секунд Ubiquiti EdgeRouter 8 задумывается и вскоре информирует нас текстом на зеленом фоне в нижней части экрана о том, что настройки применены.

EdgeRouter 8

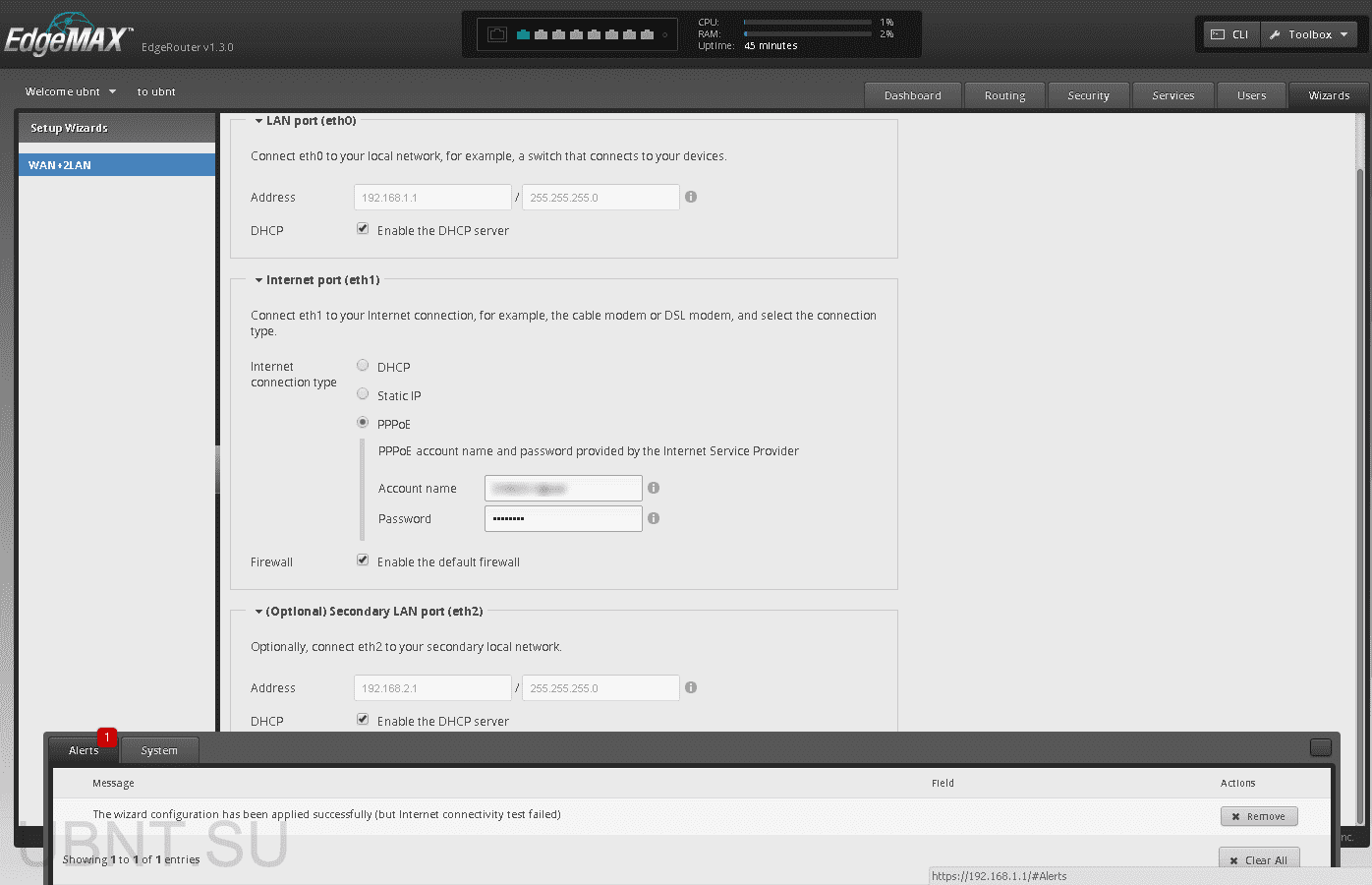

23. В нижней части окна на кнопке Alerts появилась на красном фоне цифра, показывающая количество системных сообщений со статусом «авария». Щелчок по этой кнопке открывает окно с сообщениями, где с ними можно ознакомиться и стереть. В нашем случае сообщение говорит о том, что не удалось подключиться к интернету.

EdgeRouter 8

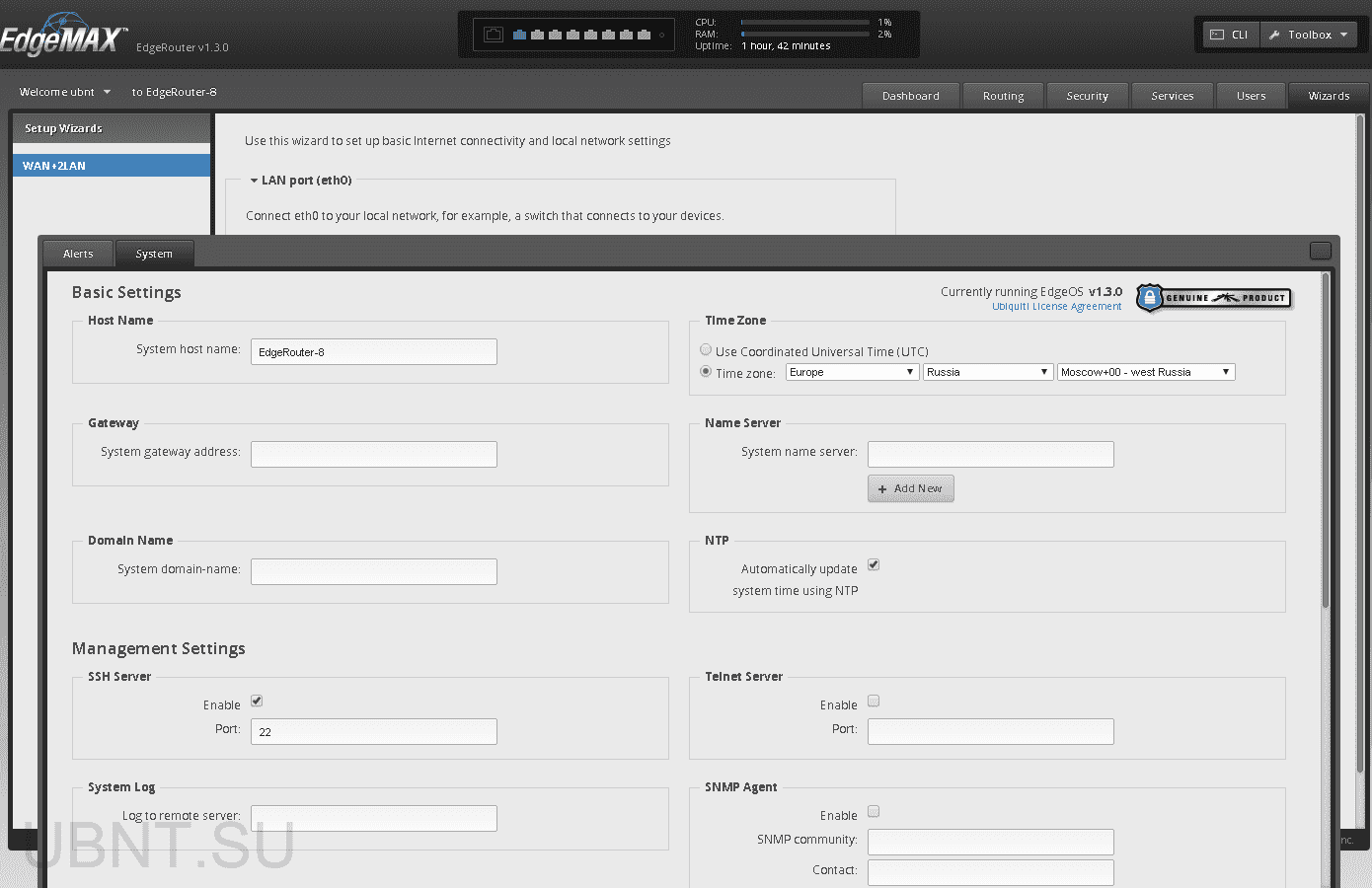

24. На этом работу с Wizards Ubiquiti EdgeRouter 8 можно считать завершенной. Остальное нужно делать через web-интерфейс. Идем во вкладку System и, если нужно, указываем настройки. Как минимум, следует указать Time Zone и System Name Server. Если знаем — указываем первыми провайдерские DNS, а следом — публичные. Не знаем — сразу пишем публичные DNS. Остальное заполняем по необходимости. Окно достаточно большое, поэтому его следует прокрутить вниз. Кнопка Save находится именно внизу.

EdgeRouter 8

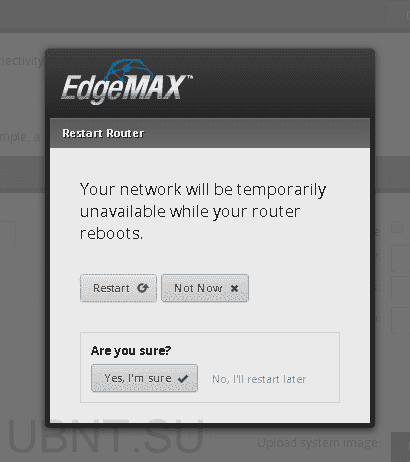

25. Жмем кнопку Save, после чего перезагружаем роутер нажатием соответствующей кнопки. Появляется окно, в котором Ubiquiti EdgeRouter 8 дважды уточняет у нас необходимость перезагрузки. Устройство перезагружается. На этом этапе можно изменить настройки сетевой карты ПК на получение IP по DHCP. К интерфейсу eth1 подключаем кабель, приходящий от провайдера.

EdgeRouter 8

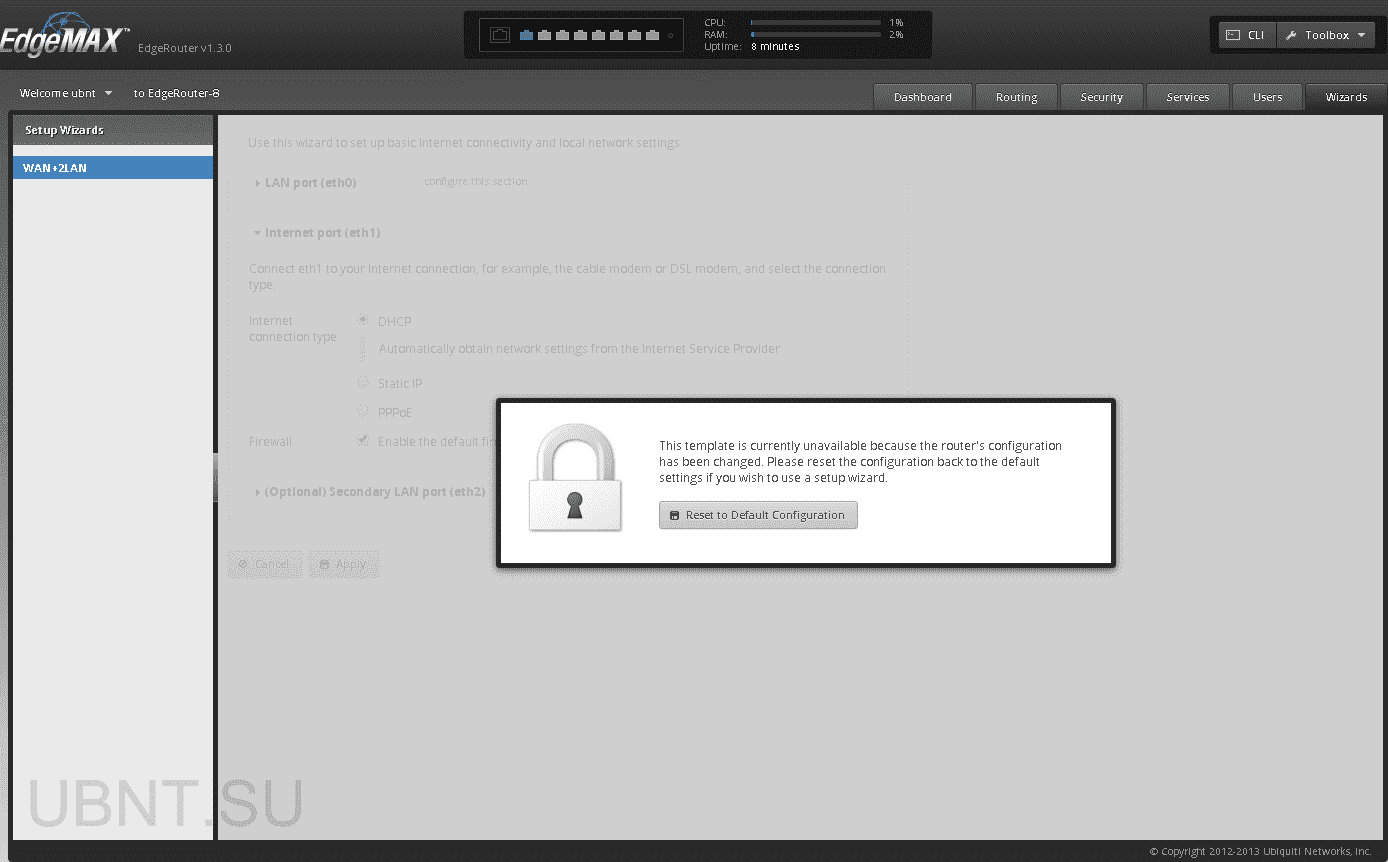

26. Авторизуемся заново и видим, как Ubiquiti EdgeRouter 8 нас радует сообщением «This template is currently unavailable because the routers» configuration has been changed. Please reset the configuration back to the default settings if you wish to use a setup wizard». Не волнуемся, сообщением этим роутер лишь предупреждает нас, что если мы хотим снова использовать Wizards — должны прежде сбросить роутер в дефолт.

EdgeRouter 8

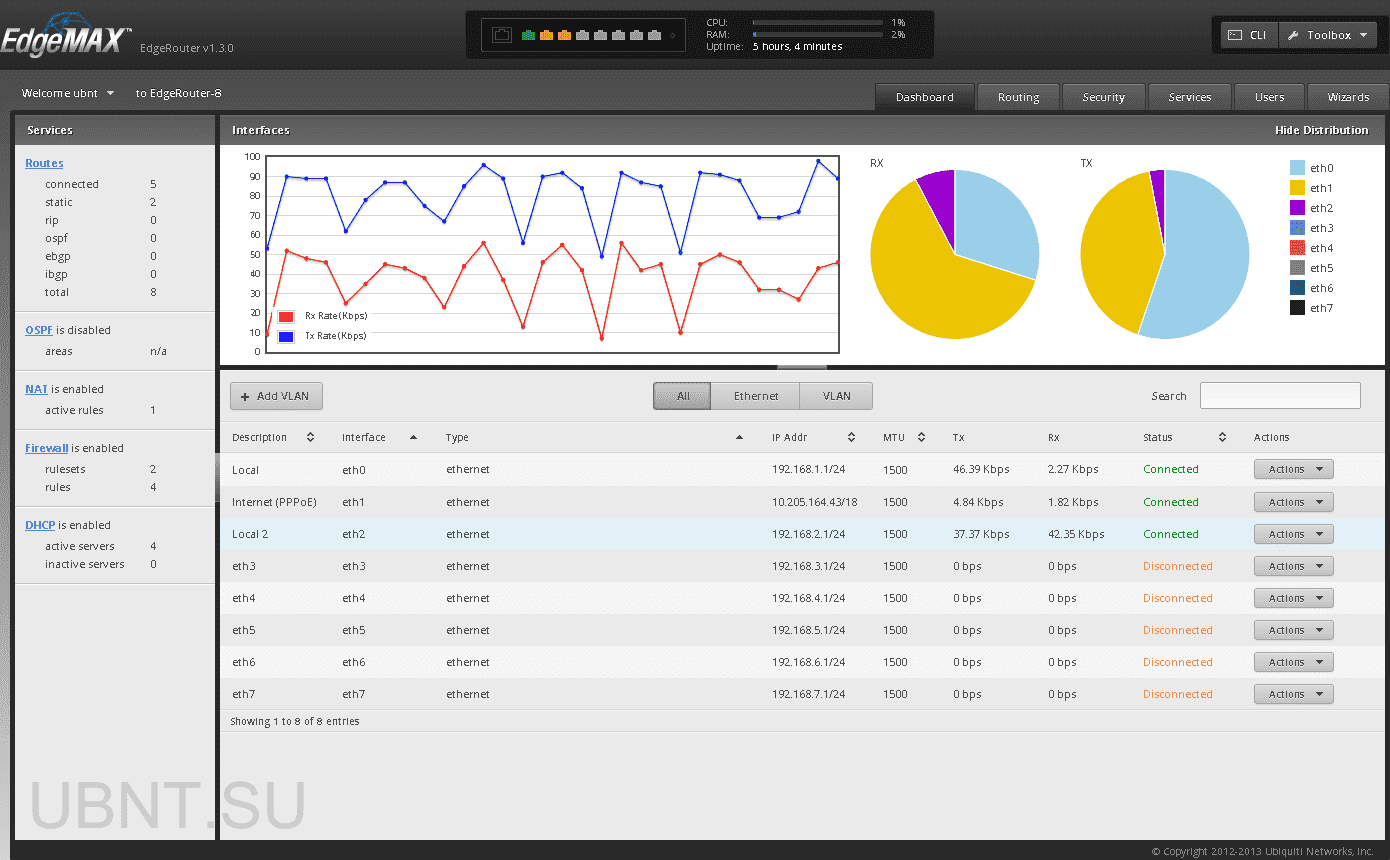

27. В верхней части экрана Ubiquiti EdgeRouter 8 видим, что порт eth1 загорелся оранжевым цветом — у провайдера 100 Мб интерфейс. Щелкаем по вкладке Dashboard и переходим в нее. В ней видим, что соединение PPPoE поднялось, а диаграммы TX и RX, отражающие движение трафика, стали двуцветными (активны два порта).

EdgeRouter 8

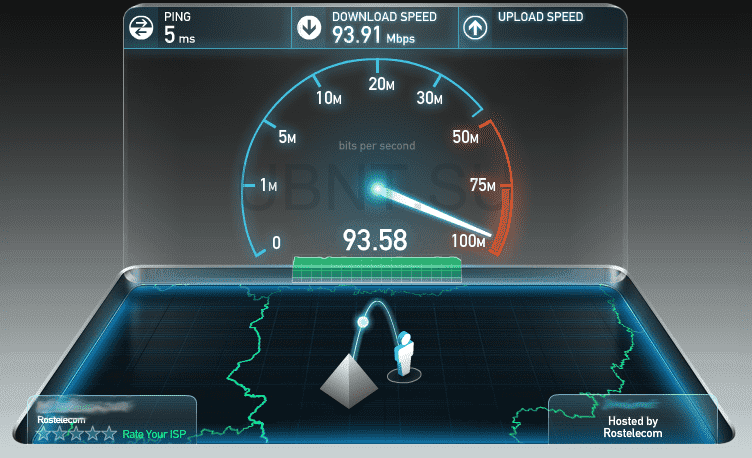

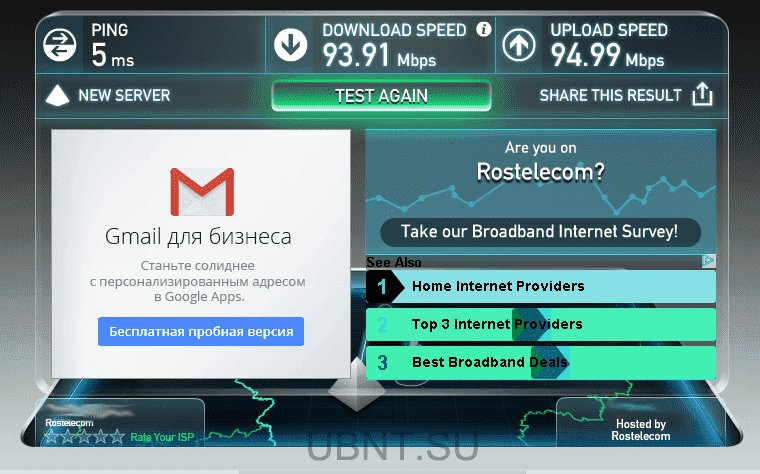

28. Проверяем наличие и скорость интернета — все работает.

EdgeRouter 8 EdgeRouter 8

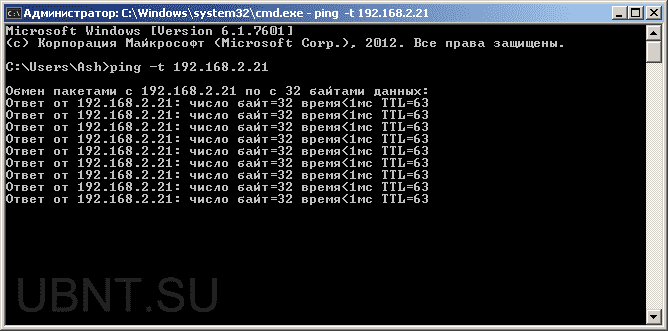

29. Подключаем к порту eth2 Ubiquiti EdgeRouter 8 другой ПК, устанавливаем настройки его сетевой карты на получение IP по DHCP и пробуем с первого ПК пинговать второй:

EdgeRouter 8

30. Ответы идут. Устройства, подключенные к разным портам Ubiquiti EdgeRouter 8, несмотря на то, что находятся в разных подсетях, видят друг друга и успешно открываются через «Сетевое окружение». Соответственно, принтеры и все прочее сетевое оборудование будет работать корректно.

31. Подключаем к порту eth3 Ubiquiti EdgeRouter 8 еще один ПК, устанавливаем настройки его сетевой карты на получение IP по DHCP.

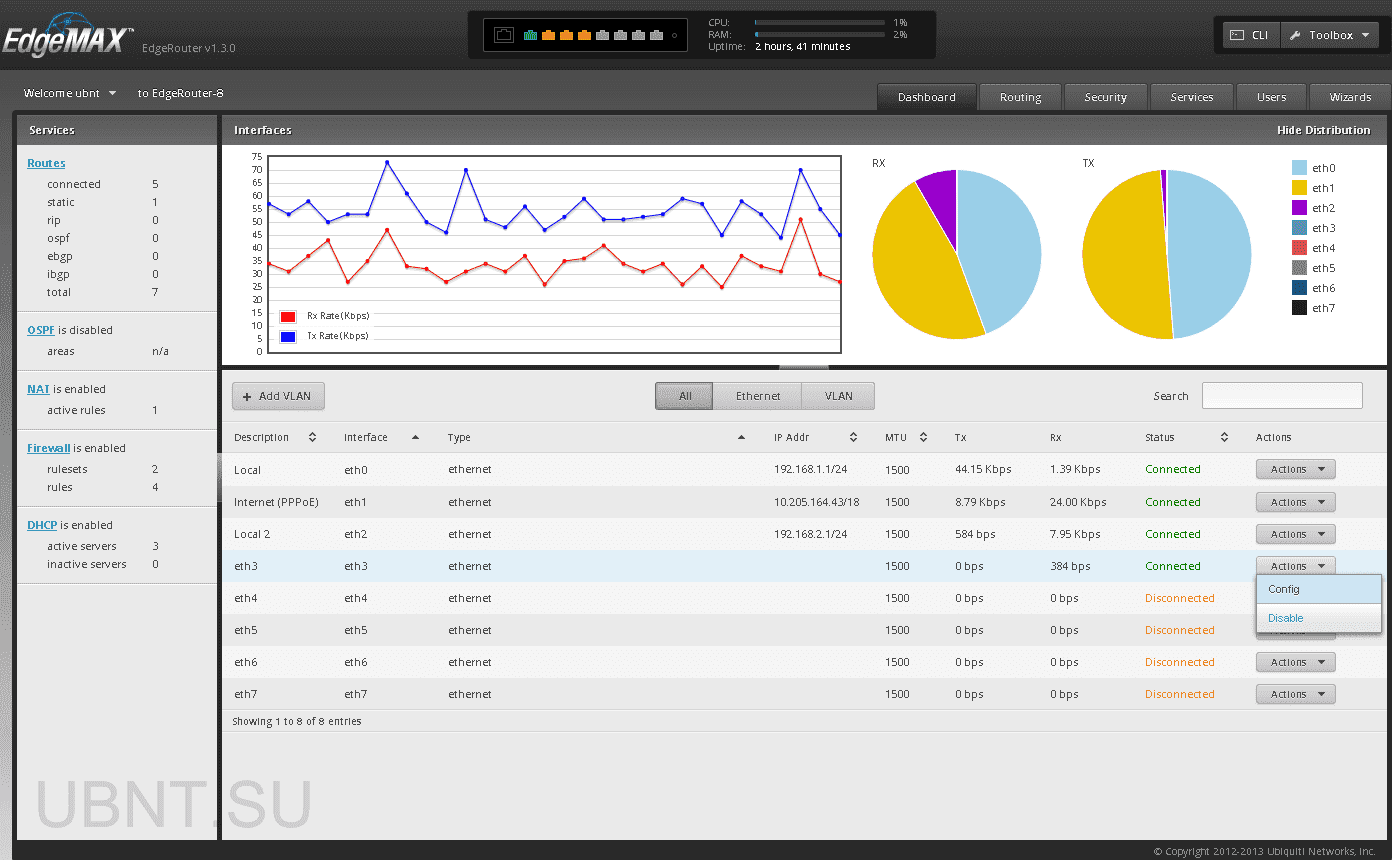

32. Во вкладке Dashboard открываем ниспадающий список напротив eth3 и выбираем config.

EdgeRouter 8

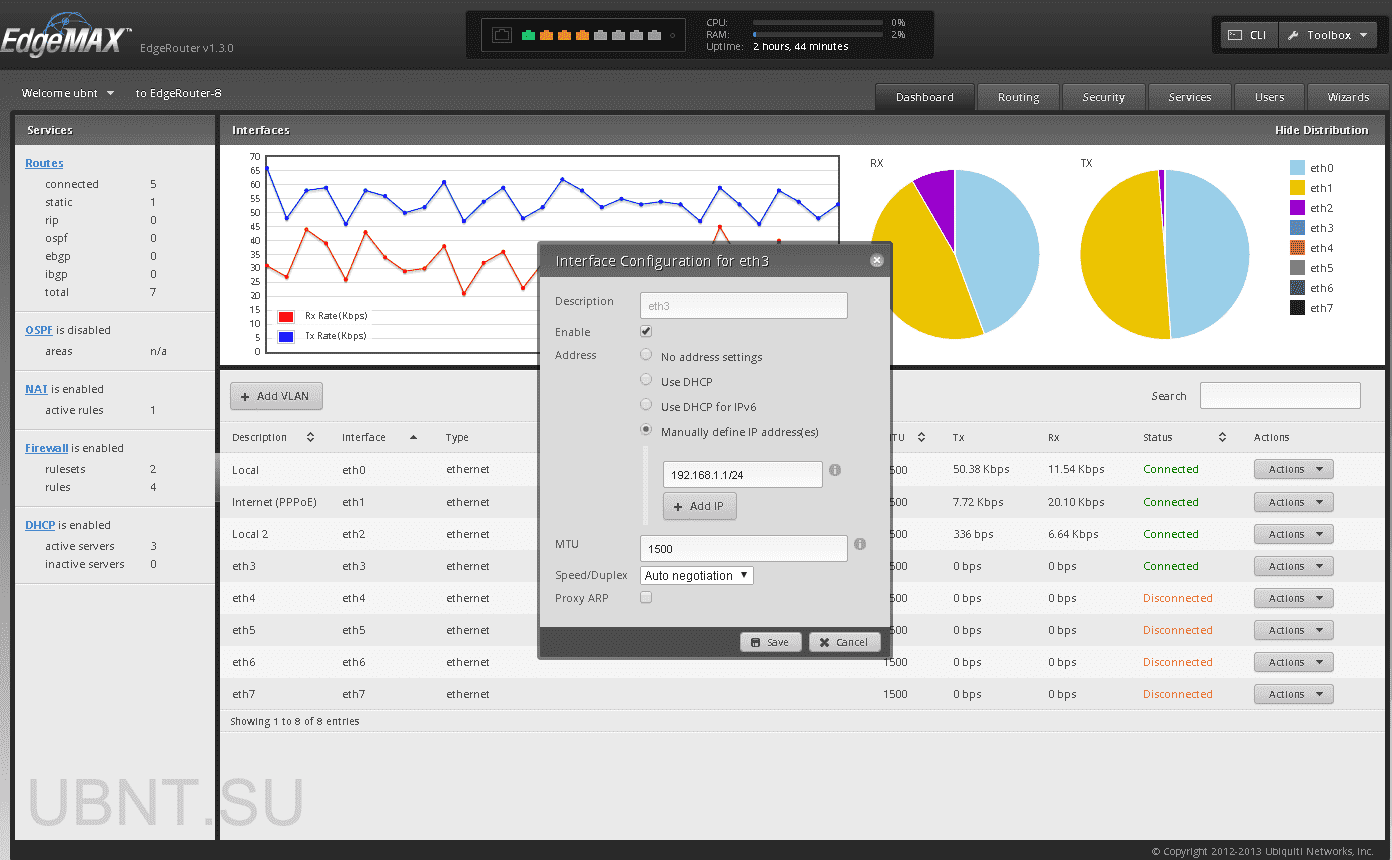

33. В открывшемся окне интерфейса Ubiquiti EdgeRouter 8 ставим переключатель в положение Manually define IP address, а ниже пишем текст, аналогичный тому, который стоял у нас в колонке ip addr напротив порта eth0 (только для третьей подсети): 192.168.1.3/24.

EdgeRouter 8

34. Жмем Save и закрываем окно Ubiquiti EdgeRouter 8 . Повторяем шаги 32-33 для портов 4-7. Каждому порту указываем отдельную подсеть.

EdgeRouter 8

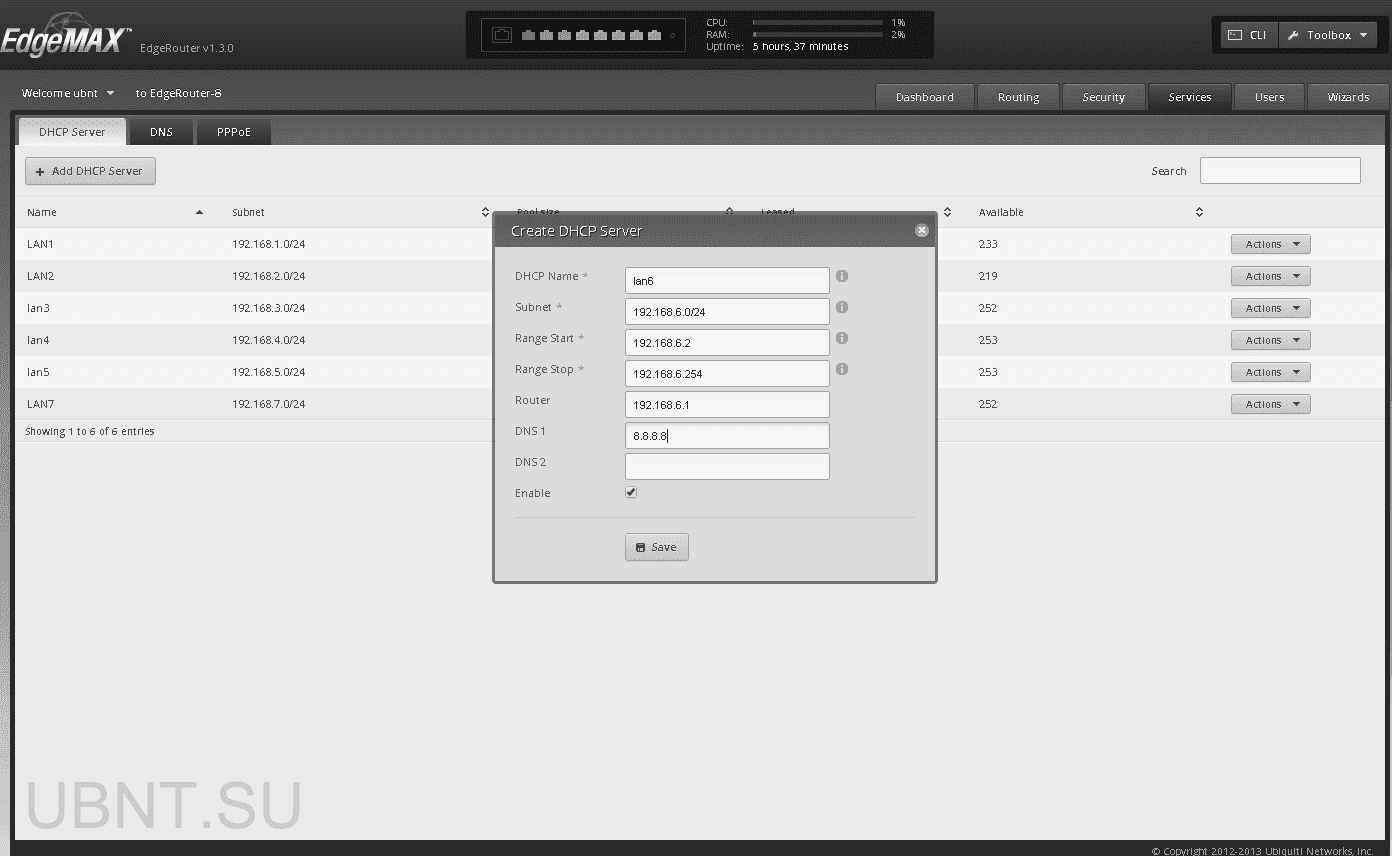

35. Идем во вкладку Services и создаем для каждого порта отдельный DHCP сервер. Жмем слева вверху кнопку + Add DHCP Server и заполняем для 4,5,6,7 подсетей по аналогии с картинкой ниже. Не забываем нажимать кнопку Save после ввода параметров каждого DHCP сервера.

EdgeRouter 8

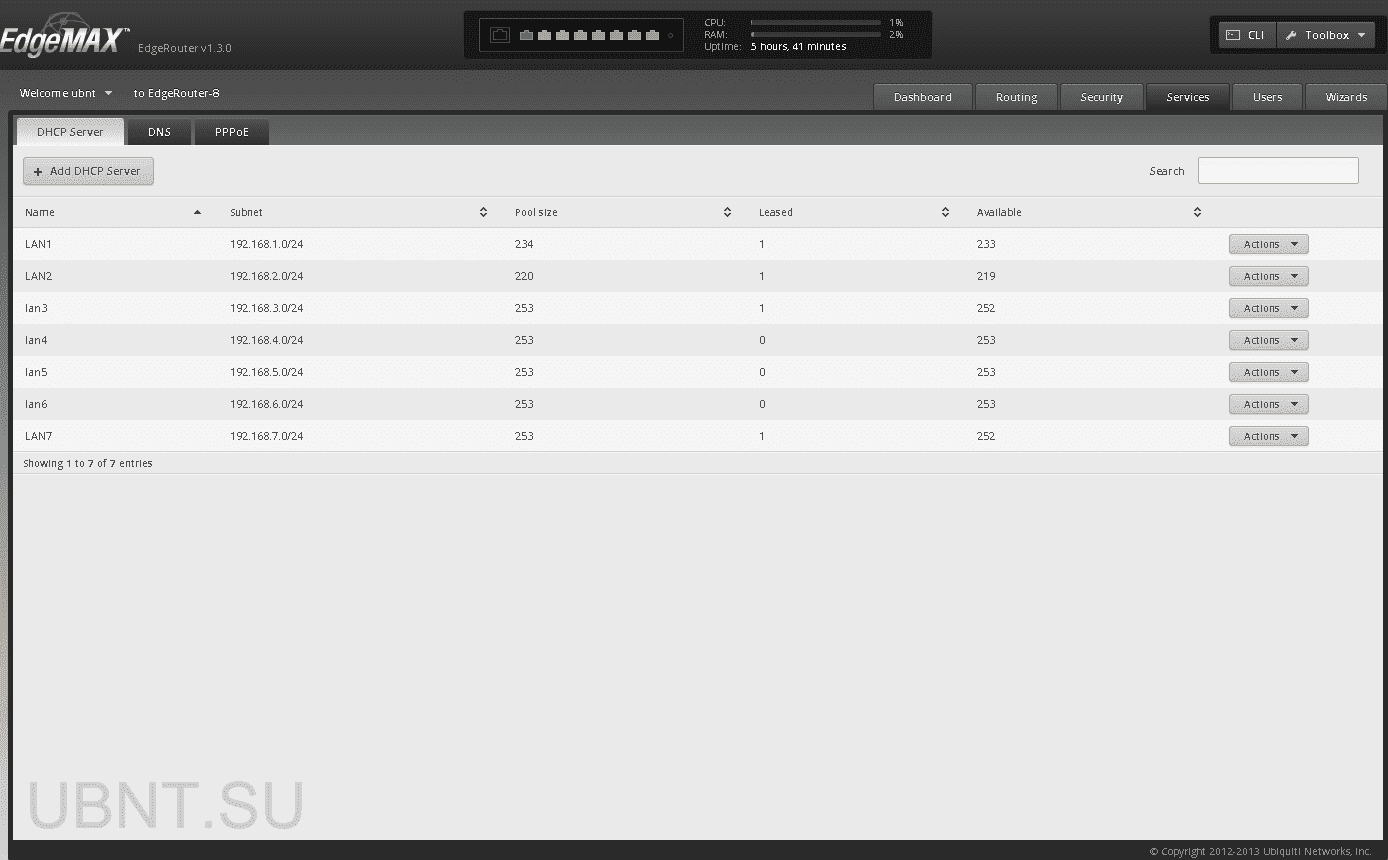

36. Если все введено правильно — видим такую картинку:

EdgeRouter 8

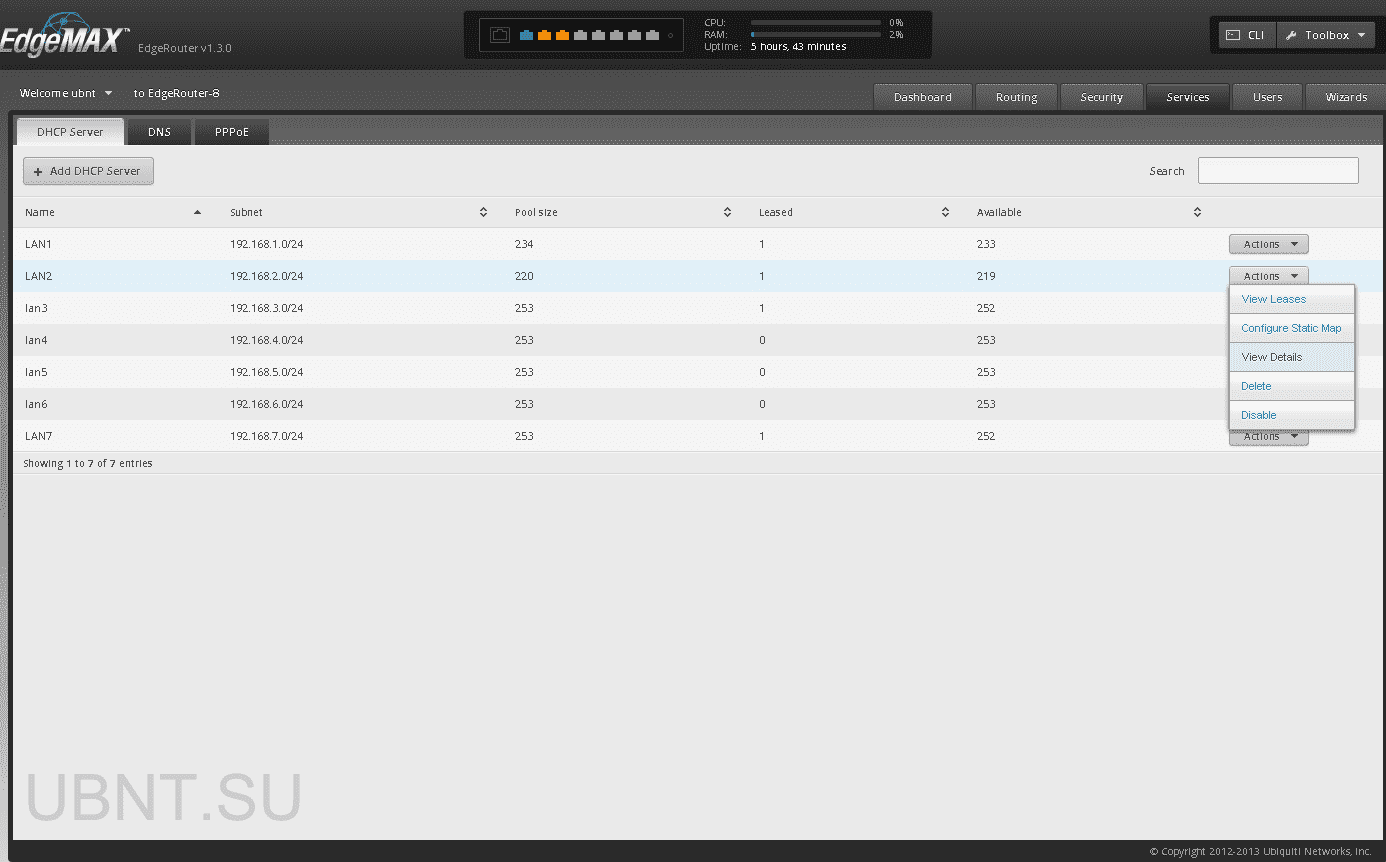

37. Обратите внимание, в колонке pool size для первой, второй и последующих сетей Ubiquiti EdgeRouter 8 стоят разные числа. В первой и второй числа меньше потому, что адресация начинается с 21, (теряется первых 19 адресов), а во второй — еще и адресация сделана до 240, а не 254. Скорректировать данные можно всегда открытием списка Action справа и выбором в нем View Details.

EdgeRouter 8

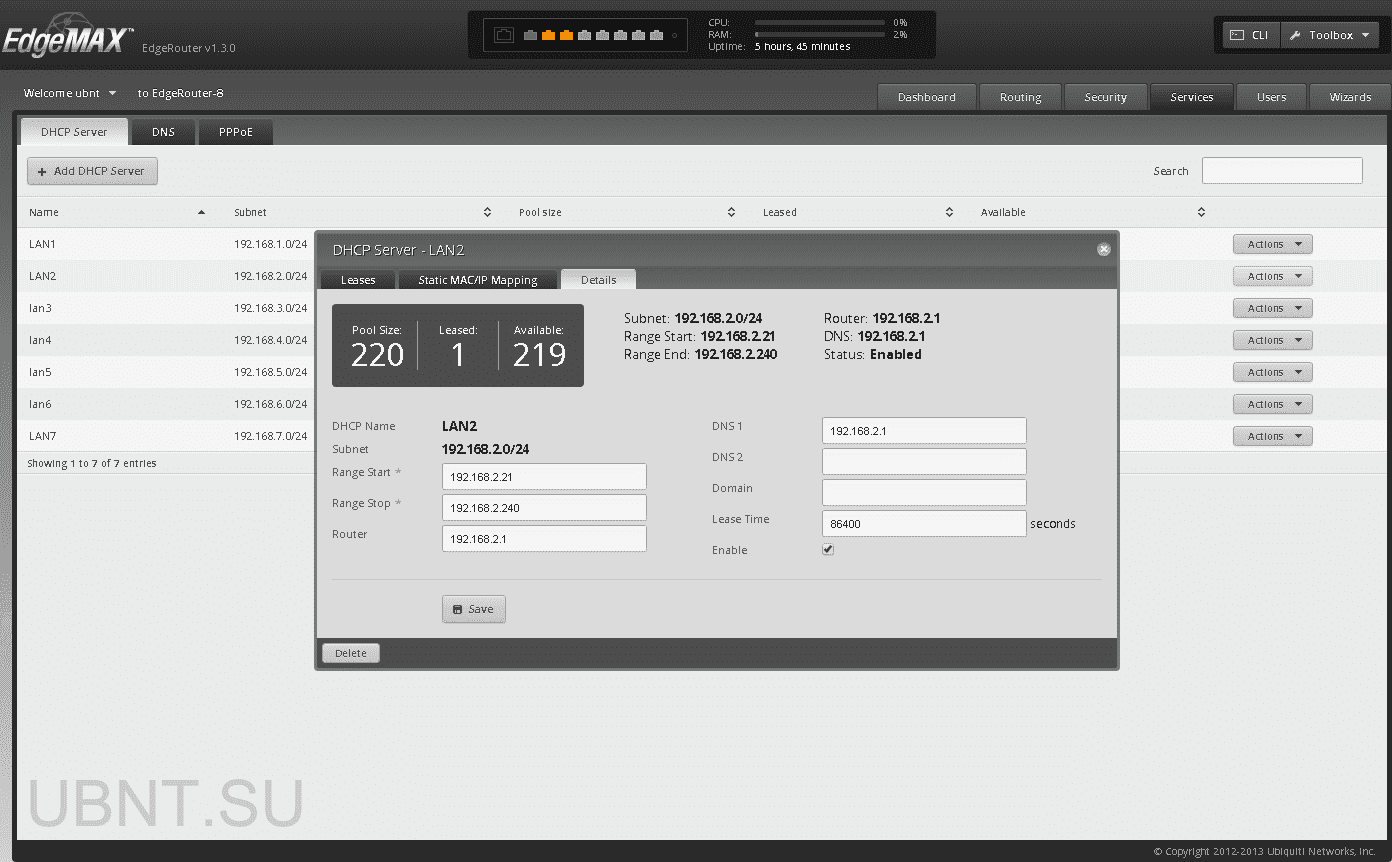

38. По щелчку на строке View Details открывается окно, состоящее из трех вкладок. Первая Leases — показывает список абонентов, получивших IP адреса, срок аренды которых не истек, вторая Static MAC/IP Mapping позволяет присваивать статические IP адреса устройствам, третья Details — непосредственно позволяет скорректировать часть ранее введенных данных. Для корректировки имени сервера и/или подсети необходимо удалить этот сервер и ввести его заново. Отдельного внимания заслуживает параметр Lease Time — время аренды IP адреса - период времени в секундах, на протяжении которого MAC-адресу сопоставляется один IP адрес. Его целесообразно установить в зависимости от специфики места использования: для кафе / ресторана будет достаточно часа (3660 секунд), для гостиницы / офиса можно поставить часов 6-8.

EdgeRouter 8

39. На этом первоначальную настройку Ubiquiti EdgeRouter 8 можно считать законченной. При необходимости, можно отрегулировать правила firewall, пробросить порты, а также выполнить иные настройки устройства. Ряд настроек выполнить посредством Web-интерфеса нет возможности: такие операции выполняются из командной строки. Например, для решения поставленной в пункте 18 задачи по организации домашней сети, правильнее бы было устройства, подключаемые к различным портам коммутатора, располагать в одной подсети. Для этого требуется организация моста между портами, что без командной строки невозможно. Использовать командную строку придется и для манипуляций с многоадресными потоками.

Первое знакомство с Ubiquiti EdgeRouter 8 показывает, что этот роутер является современным устройством и способен работать как в домашней сети, так и в сети предприятия. Выполнение базовых настроек не требует глубоких знаний в части настройки оборудования, но для решения ряда задач по тонкой настройке Ubiquiti EdgeRouter 8, все же, требуется определенный уровень подготовки. Дружественность и простота интерфейса позволяют управлять лишь основными настройками, тогда как командная строка является ключом к управлению всеми возможностями Ubiquiti EdgeRouter 8.
