Без радиосвязи наша жизнь просто немыслима. Мы ежедневно пользуемся смартфонами и планшетами подключаясь к WiFi сетям дома, на работе, в кафе и других местах. Мы разговариваем по мобильному телефону. Наконец мы смотрим телепередачи. И естественно, для того, чтобы все радиооборудование работало необходимо обеспечить его качественным и бесперебойным питанием. Если дома все просто — подключив через источник бесперебойного питания либо простой сетевой фильтр наш WIFi роутер мы получаем вполне приличное питание, то с профессиональным оборудованием дело обстоит несколько иначе.
Сложность заключается в том, что для успешной работы базовая станция должна располагаться на большой высоте. Таким образом достигается достаточная зона покрытия, так как современная цифровая связь использует вч диапазон от 800 мгц до 5 ггц и очень не любит препятствий между абонентом и базовой станцией, поскольку распространение радиоволн на этих частотах становится очень похожим на распространение видимого света. Выходят за указанные границы устройства предназначенные для создания магистральных каналов связи точка-точка, которые забравшись еще «выше» работают в диапазонах до 60-80 ггц и как следствие еще более требовательны к наличию прямой видимости.
Стандартом питания для подобного оборудования является схема PoE, в которой информация и электроэнергия передаются по витой паре. Несмотря на свои бесспорные достоинства PoE имеет и недостатки. В частности к ним относится ограничение длинны линии, которая не может составлять более 100-150 метров. При этом высота расположения оборудования на вышке спокойно может достигать 200-300 метров, таким образом требуя подвода питания, а так же информации непосредственно к месту установки оборудования.
Ранее мы знакомили вас с всепогодными коммутаторами EdgePoint и универсальными преобразователями fiber-poe, которые предназначены для решения подобных проблем, будучи способными обеспечить обработку трафика и преобразование питания в непосредственной близости от базовой станции. Потому в продолжение данной темы мы познакомим вас с другой новинкой, которая однако абсолютно необходима для энергоснабжения базовой станции — интеллектуальным блоком питания EdgePower.
Устройство предназначено для обеспечения качественного и бесперебойного питания коммутаторов EdgePoint , fiber-poe, а так же радиорелейных станций AirFiber. Передается энергия путем вывода линии постоянного тока с напряжением 54 V через клеммную колодку.

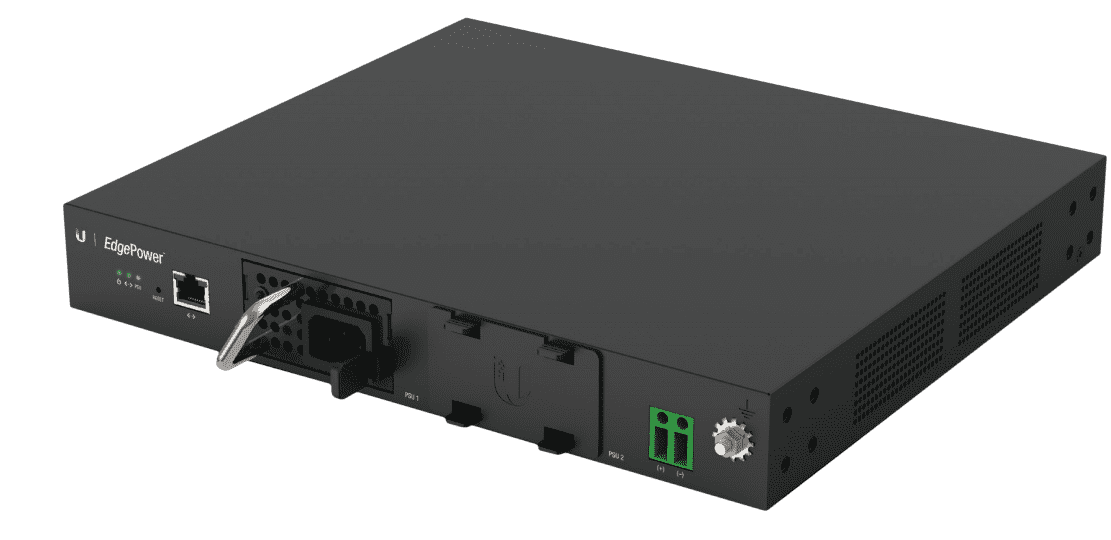

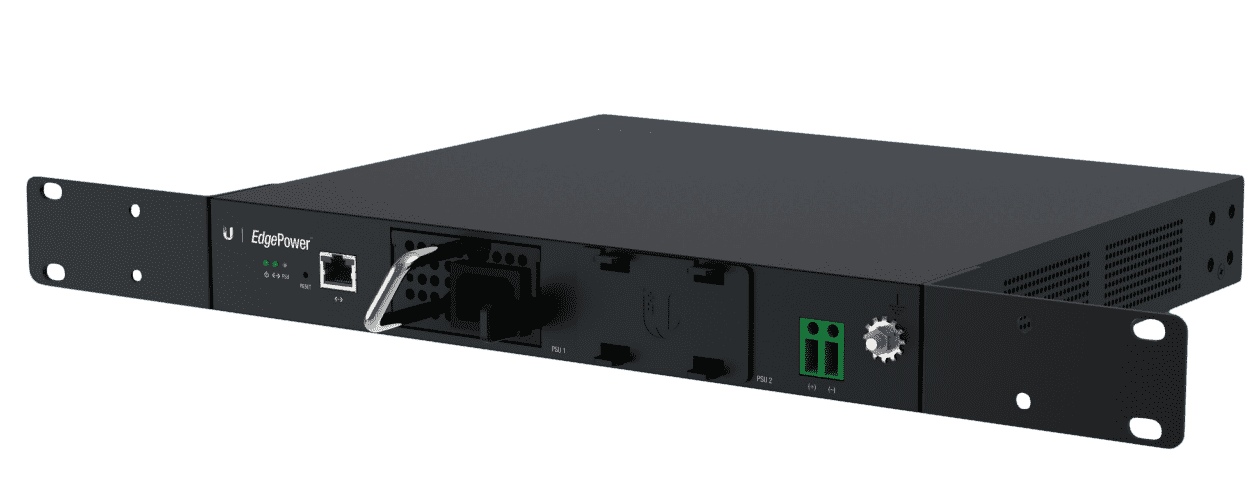

Внешне устройство выглядит привычно для профессионального оборудования. Прочный металлический корпус устройства прямоугольной формы не имеет особенных дизайнерских изысков что логично — в серверной стойке где предполагается использование EdgePower, в этом нет необходимости. Габариты блока питания составляют 299.8×286.9×42.55 mm.

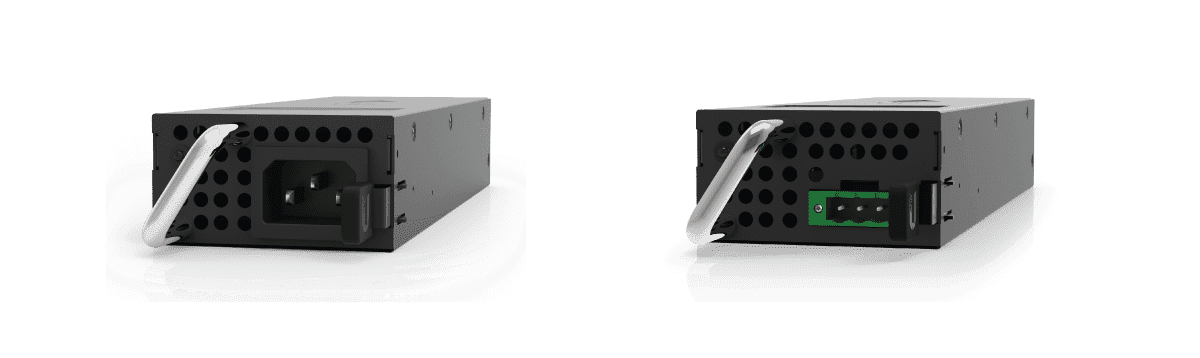

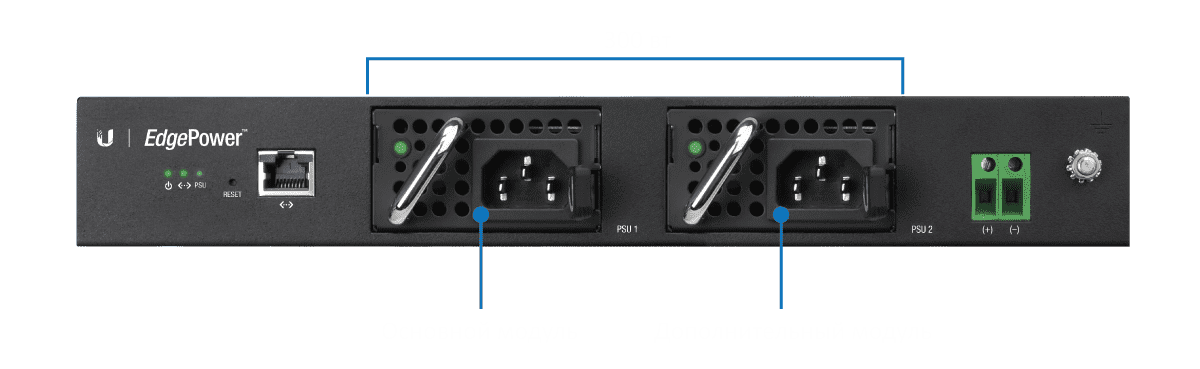

Особенностью EdgePower является уникальная модульная схема. Мощность блока питания составляет 150 вт, но при необходимости возможно докупить дополнительный модуль питания, таким образом доведя суммарную мощность до 300 вт. Так же EdgePower возможно настроить таким образом, что дополнительный модуль будет дублировать работу основного, автоматически активируясь в случае неполадок, таким образом гарантируя бесперебойную подачу энергии.

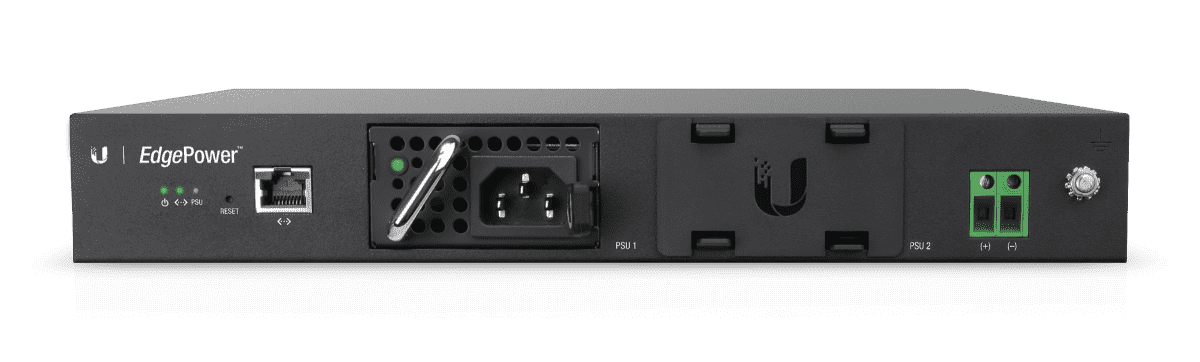

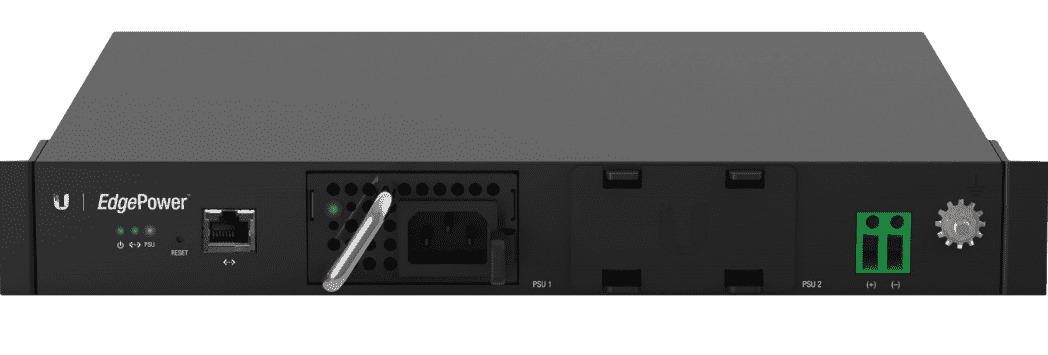

На лицевой стороне устройства расположен разъем для подключения питания, Ethernet порт для подключения к сети и удаленного управления, а так же вывод клеммной колодки и дополнительный контактный винт заземления. С левой стороны EdgePower можно обратить внимание на светодиодные индикаторы состояния устройства, которые дают информацию о включении, наличии сетевого соединения и активности модулей питания.

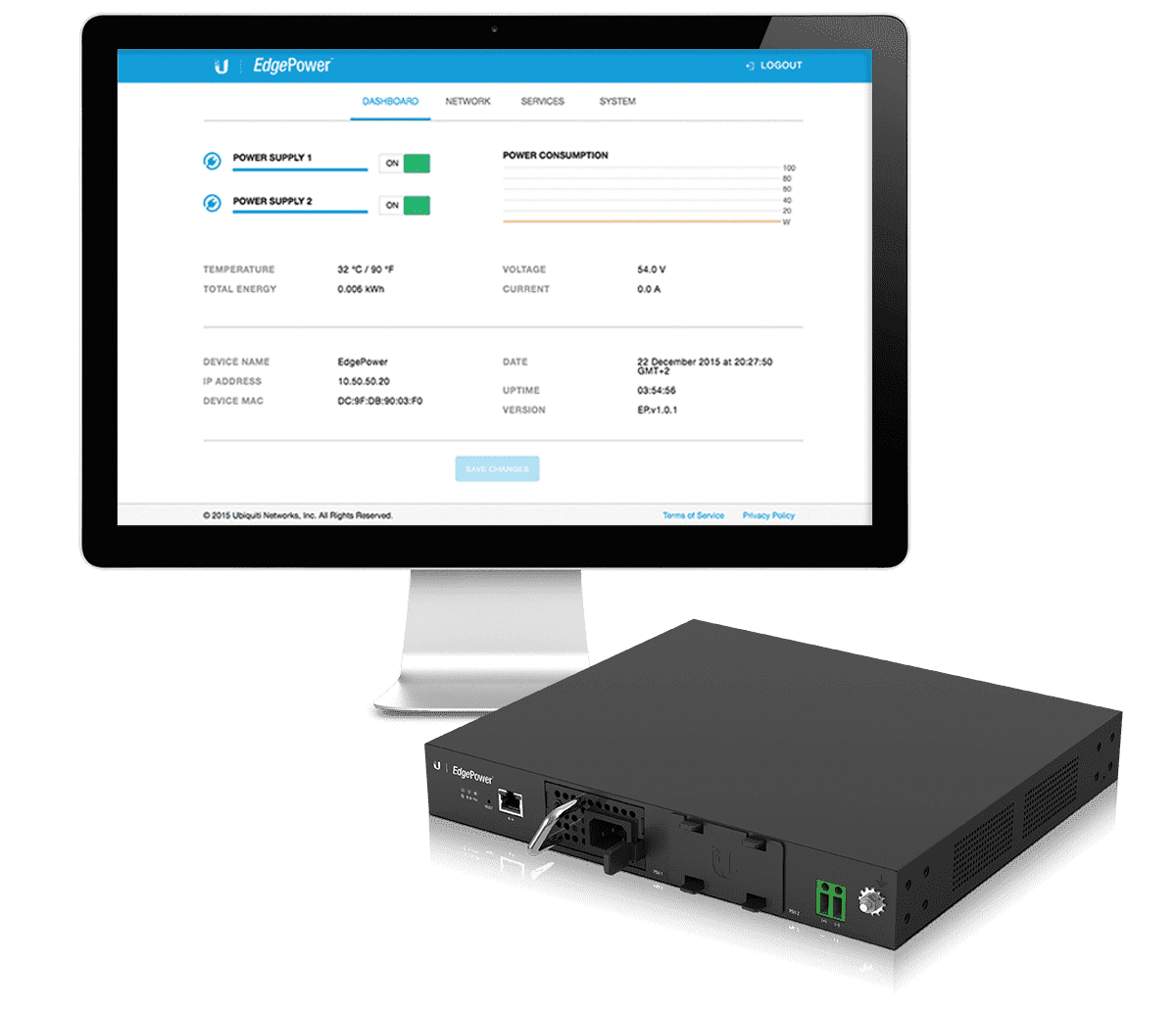

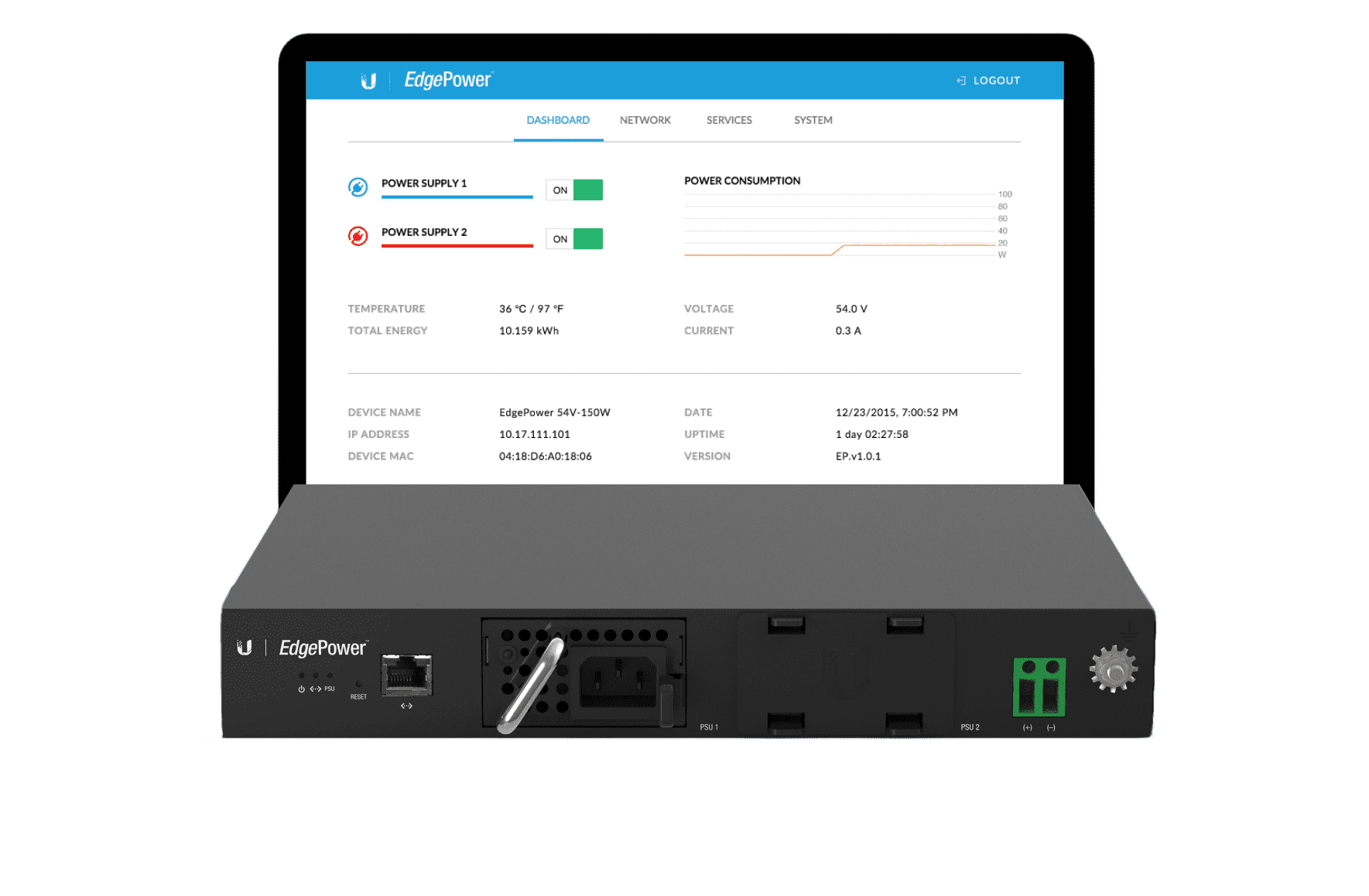

Управление параметрами EdgePower производится в вебинтерфейсе устройства, который привычно для продуктов от Ubiquiti Networks имеет интуитивно понятный дружественный к пользователю интерфейс. Здесь можно настроить режим работы , активировать модули, а так же посмотреть текущие данные о температуре и нагрузке на блок питания.
Для входа в вебинтерфейс необходимо подключить устройство к вашей сети. По умолчанию EdgePower настроен на получение IP адреса по DHCP, резервным IP адрес ом при отсутствии DHCP является 192.168.10.1
С EdgePower рекомендуется использовать фирменные кабели Power Cable, которые гарантируют качественную передачу энергии в самых сложных условиях при температурах от —30 до +90 градусов. Медные жилы кабеля обеспечивают его высокую механическую прочность и долговечность, а качественная изоляция исключает возможность короткого замыкания.
С выходом EdgePower в арсенале Ubiquiti Networks имеется полный арсенал средств для организации работы базовых станций и радиомостов, где бы они не находились. Блок питания решает проблему энергоснабжения всепогодных коммутаторов EdgePoint, fiber-poe, позволяя обеспечить оборудование качественным, бесперебойным питанием.
