WiFi в складском комплексе.

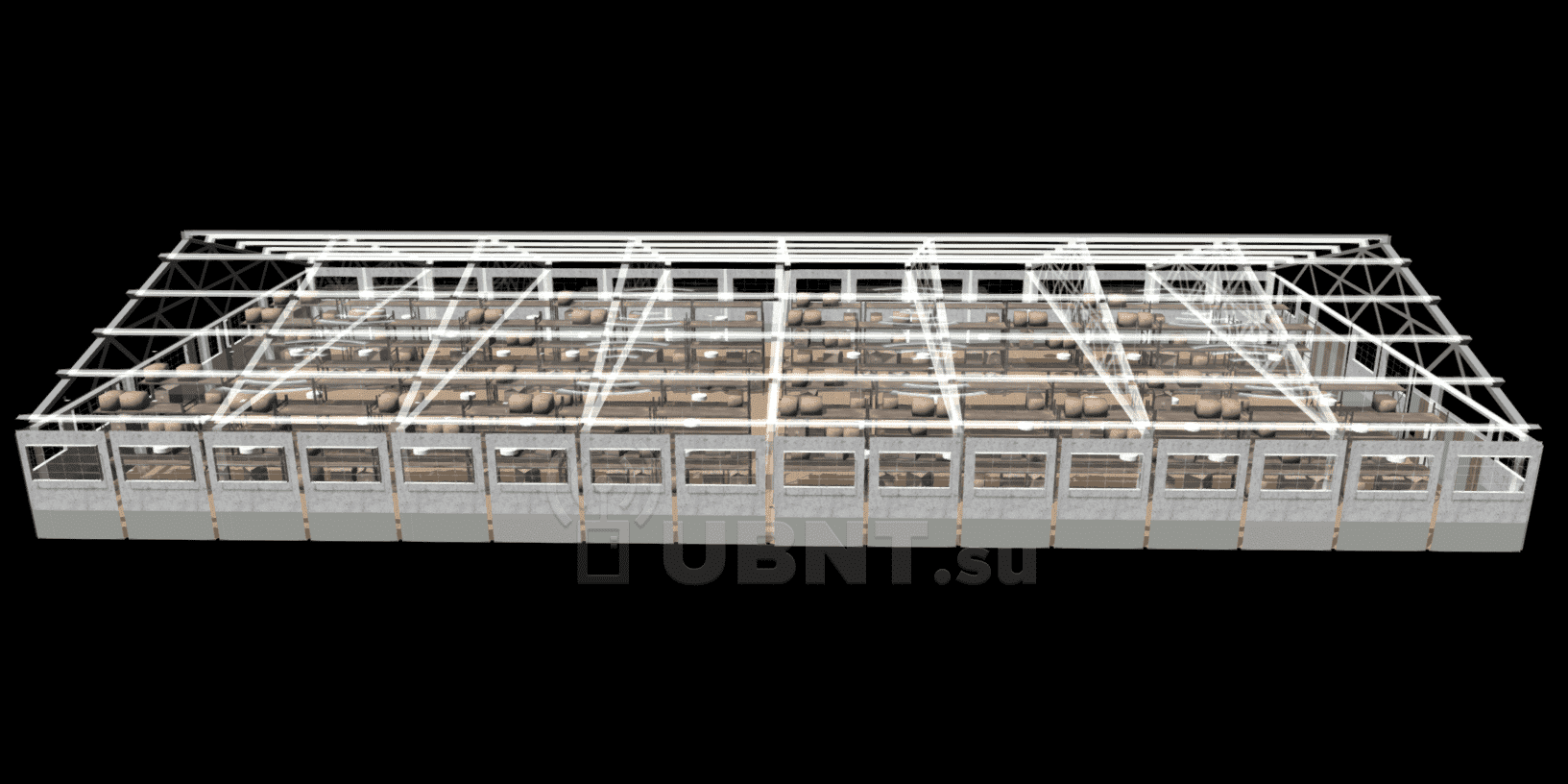

Задача – создание качественного WiFi хот-спота на территории складского комплекса площадью 20 000 кв/м (100 * 200 метров.)

Необходимо организовать доступ в Интернет на складе

Создание WiFi хот-спота на складе является жизненно необходимой задачей для любой крупной компании. Современный складской комплекс – сложная система, в которой ведется строгий учет размещенного груза, вплоть до отслеживания каждой единицы товаров по RFID меткам. Потому, вполне естественно, что складской комплекс должен иметь в своем распоряжение множество информационных терминалов учета груза, как мобильных, так и стационарных, при помощи которых сотрудники будут оперативно вносить информацию по движениям товаров в систему учета. Так же связью необходимо обеспечить и погрузчики товаров, для оперативной передачи заданий на погрузку/разгрузку автотранспорта и перемещение груза.
При этом есть ряд особенностей, которые делают развертывание WiFi на складе весьма непростой задачей. Первая сложность заключается в том, что груз на стеллажах постоянно меняется, что сильно влияет на радиообстановку. К примеру, на место пластиковых изделий которые прозрачны для радиоволн могут прийти конструкции из металла, которые напротив экранируют радиосигнал.
Вторая сложность - обилие металлических конструкций, - стен обитых железом, кровли, самих стеллажей вызывающих переотражения радиосигнала (волновую интерференцию), что негативно влияет на процесс обмена данными.
Естественно, учитывая размеры склада, речи об использовании бытовых WiFi роутеров в данном случае не идет. Необходима зональная система, где каждая точка доступа обслуживает свой участок помещения. Однако уже описанные выше сложности радиообмена в подобных условиях выставляют повышенные требования к техническому уровню беспроводных точек доступа, которые должны иметь хорошо рассчитанный антенный модуль, высокомощную радиочасть, поддерживать двойную поляризацию для обеспечения наилучшего соединения со всем абонентским оборудованием и в идеале управлять интерференцией. Нетрудно понять, что далеко не каждая точка доступа с заявленной высокой мощностью радиомодуля справится с обеспечением WiFi хот-спота в подобных условиях.
Всем необходимым спектром свойств в полной мере обладают WiFi точки доступа Ubiquiti, разработанные для работы в самых сложных условиях. Кроме технического совершенства радиооборудование Ubiquiti имеет весьма проработанную программную платформу, которая помогает не только быстро настроить оборудование, но и выбрать оптимальные наименее зашумленные диапазоны для наиболее качественной связи.

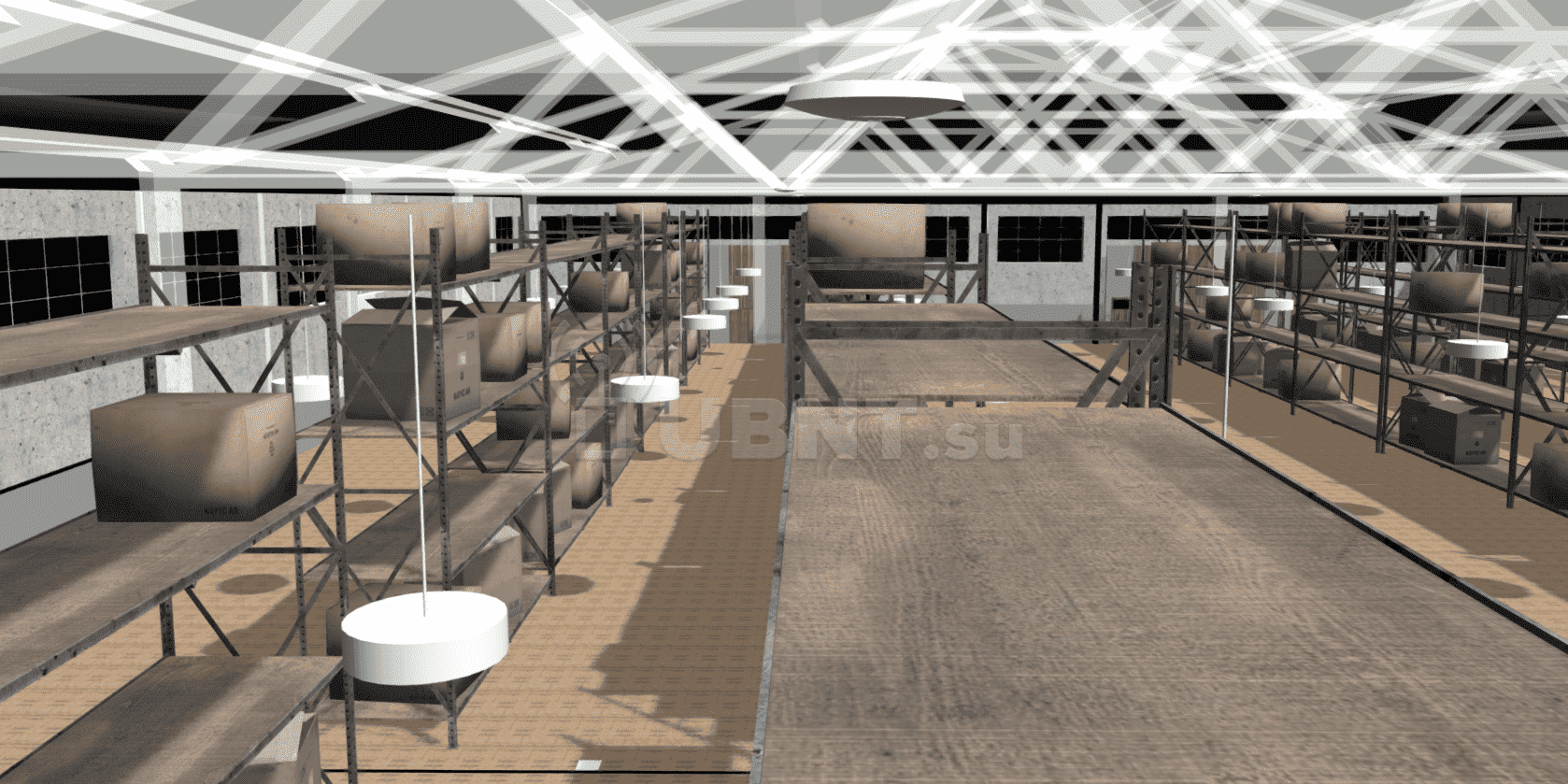

Несмотря на свою универсальность, данные варианты носят справочный характер поскольку конфигурация помещений сильно влияет на необходимую расстановку точек доступа. К примеру, недопустимо чтобы прямо под точками доступа либо в непосредственной близости находился металлический стеллаж, который таким образом экранирует сигнал создав мертвую зону, точки доступа следует размещать между стеллажами, но ни в коем случае не над ними.

Для получения гарантированного качественного покрытия склада радиосигналом подобные проекты желательно дополнительно согласовывать с нашими специалистами, что позволит учесть все особенности именно вашего случая.

Задача: развертывание WiFi хот-спота на складе периметром 100 * 200 метров.

Вариант стандарт (средняя нагрузка до 100 клиентов )

• UniFi AP AC lite - 8 шт
• UniFi CloudKey
• UniFi switch 16 150
• Unifi Security Gateway

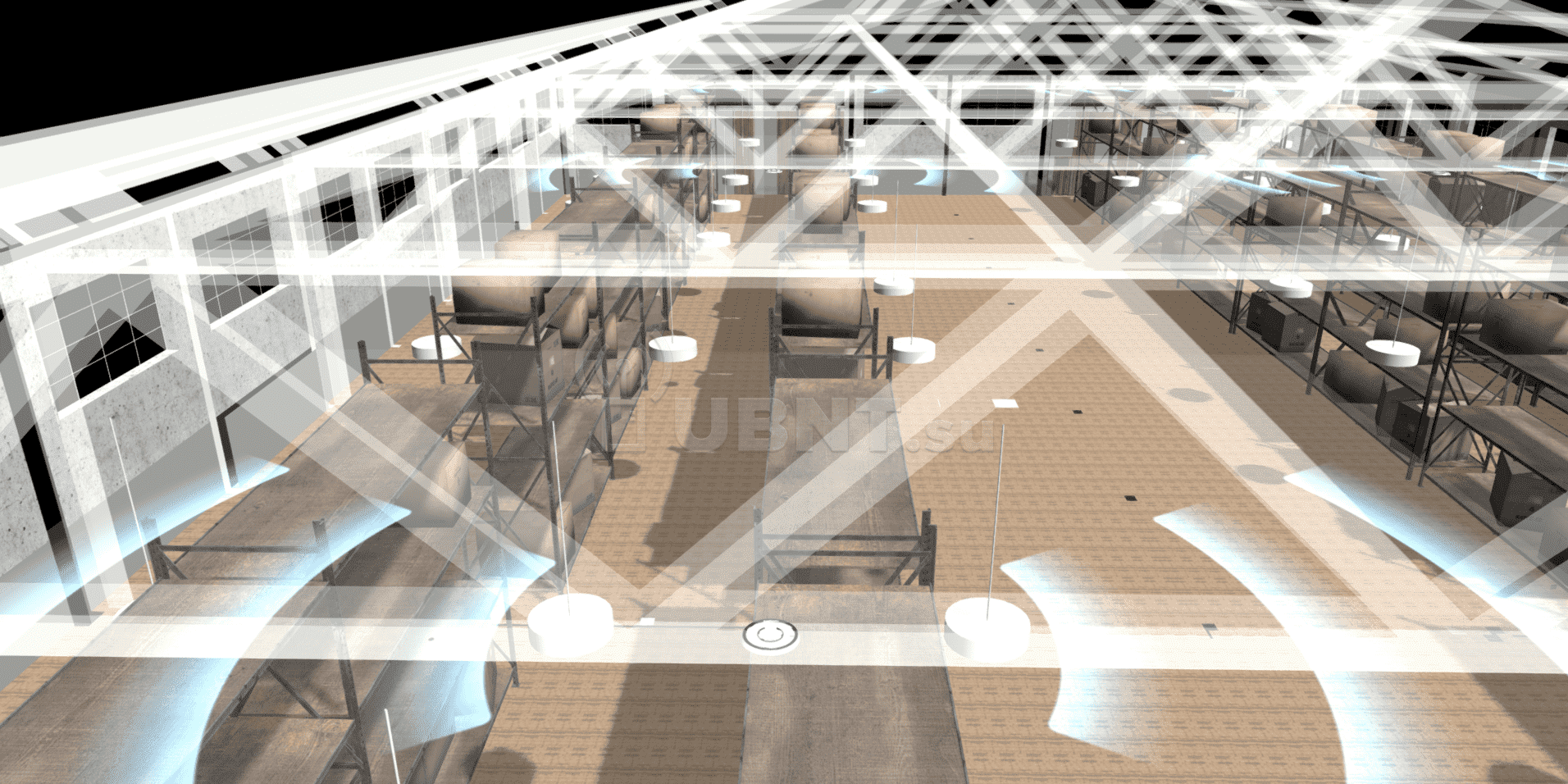

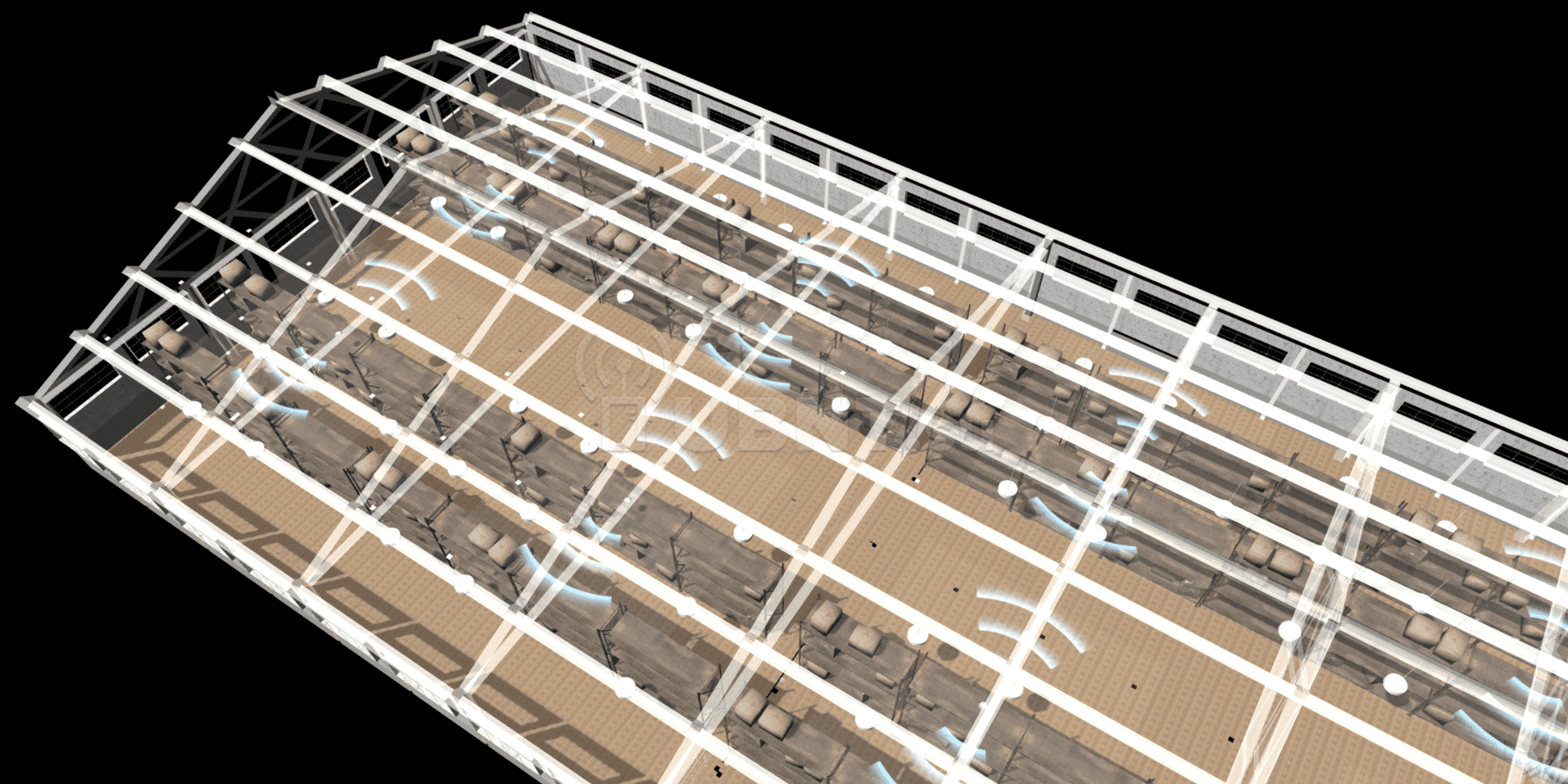

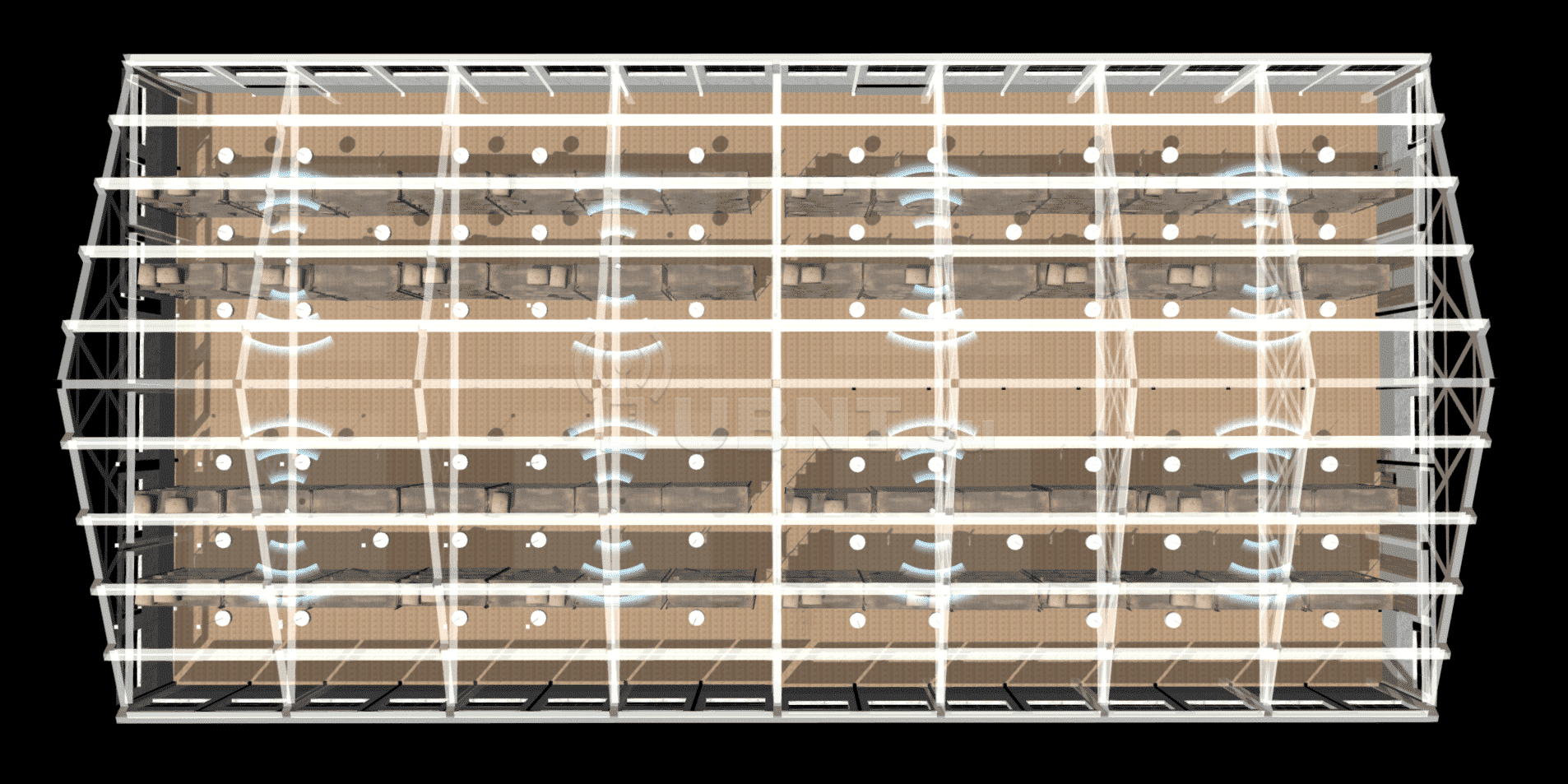

Хорошим решением при средней нагрузке на сеть будет использование двухдиапазоных WiFi точек доступа UniFi AP AC lite, с суммарной пропускной способностью до 1167 мбит/Сек. На складе устанавливается 8 точек доступа, через каждые 50 метров. Столь частое расположение точек доступа объясняется тем, что складское помещение разделено множеством стеллажей с различными товарами, мешающими свободному распространению радиосигнала.
Точки доступа управляются программным комплексом UniFi Controller, который в данном случае развернут на портативном сервере UniFi CloudKey. В данном варианте предусмотрено создание единого пространства доступа с общим SSID – так называемый «бесшовный роуминг». При перемещениях сотрудников, автопогрузчиков по территории склада переключение на ближайшую точку доступа осуществляется автоматически и без потери соединения с сетью.
Маршрутизация трафика будет осуществляться UniFi Security Gateway, а за управление всеми устройствами сети, и организацию бесшовного роуминга будет отвечать портативный сервер UniFi Cloud Key. Питание точек доступа, так же как и коммутация осуществляется UniFi switch 16-150.

Вариант профи ( высокая плотность стеллажей, большая нагрузка)

• UniFi AP AC HD - 8 шт
• UniFi switch 16 150
• UniFi Security Gateway PRO 1 шт
• выделенный сервер с UniFi Controller

В случае, если на складе большое количество металлических изделий на полках и высока плотность укладки, а кровля и стены полностью металлические оптимальным вариантом будет использование восьми новейших точек доступа UniFi AP AC HD, которые поддерживают ревизию стандарта 802.11 gen 2 и обладают поддержкой ряда важнейших технологий, обеспечивая суммарную пропускную способность до 2.53 гибт/Сек
В частности используется схема MU-MIMO многократно увеличивающая производительность при большом количестве подключений. Так же, применена технология Beamforming, создающая эффект так называемой усиливающей или «конструктивной» интерференции (переотражений) при помощи изменения фаз излучаемого сигнала несколькими антеннами, что в данном случае особенно актуально
Питание точек доступа и коммутация в данном варианте осуществляется с помощью UniFi switch 8 150, а маршрутизация базируется на продвинутой модели UniFi Security Gateway pro, который обеспечивает более высокую скорость обработки данных, а так же защищенность сети.
При настройке UniFi Controller следует обязательно задействовать функции Band Steering которая управляет автоматическим переключением абонентов между диапазонами 2.4 ггц - 5 ггц, поскольку в данном случае диапазон 2.4 ггц в некоторых зонах может оказаться предпочтителен за счет лучшей проникающей способности свч излучения данной частоты.
Неотапливаемый склад

Вариант Outdor ( Высокая нагрузка, запыленность помещения, перепады температур, конденсация влаги)

• UniFi mesh - 8 шт
• UniFi switch 8 150
• UniFi Security Gateway PRO
• Выделенный сервер с UniFi Controller

В случае если склад является неотапливаемым, и возможны такие явления как конденсация влаги, либо на складе повышенная запыленность – к примеру хранятся стройматериалы, следует использовать всепогодные WiFi точки доступа UniFi Mesh. Данные устройства являются всепогодными, и имеют полностью герметичный корпус, что позволяет не опасаться за работу устройства даже в условиях атмосферных осадков, не говоря о пыли или конденсации влаги.
Точки доступа имеют высокую пропускную способность до 1167 мбит/Сек и работают в как в диапазоне 2.4 ггц так и 5 ггц. Важной особенностью данной модели является поддержка технологии «mesh», которая позволяет организовывать передачу данных от одной точки доступа к другой без традиционного для обычных WiFi устройств падения пропускной способности в два раза на каждый «Хоп» - ступень передачи данных.
Маршрутизация трафика сети осуществляется при помощи UniFi Security Gateway pro, питание точек доступа и коммутацию трафика в данной схеме обеспечивает UniFi switch 8 150. Управление роумингом и настройка точек доступа, а так же маршрутизатора и свитча осуществляется в интерфейсе программного комплекса UniFi controller.
Данные точки доступа имеют повышенную мощность радиомодуля, поэтому на складе размещаются 6 точек доступа. При настройке UniFi Controller не забывайте задействовать функции Band Steering которая управляет автоматическим переключением абонентов между диапазонами 2.4 ггц - 5 ггц, поскольку в данном случае диапазон 2.4 ггц в некоторых зонах может оказаться предпочтителен за счет лучшей проникающей способности излучения данной частоты.

Рекомендуем также использовать TOUGHCable — качественный продукт для соединения сетевого оборудования.
