WiFi на небольшом складе.

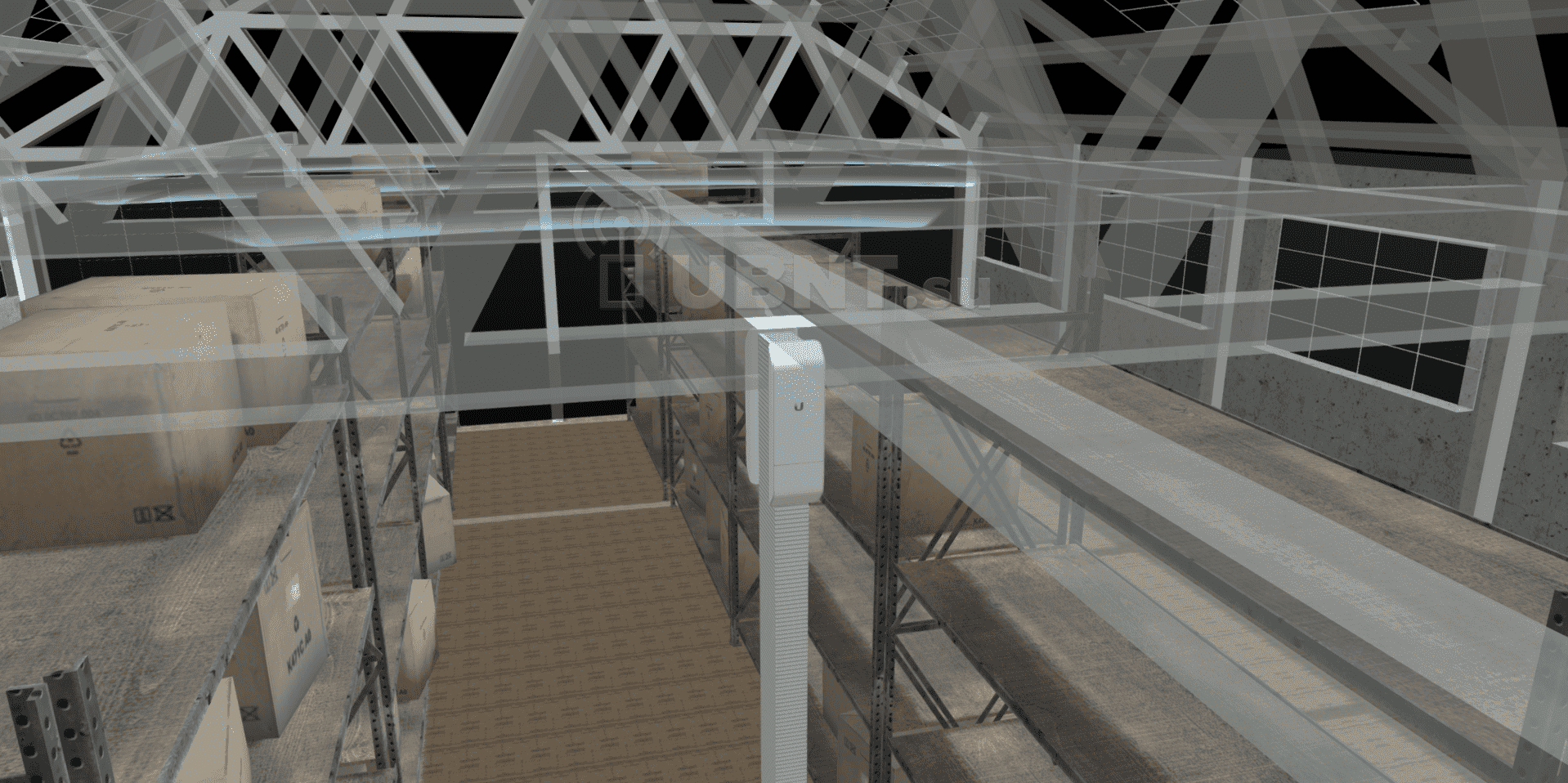

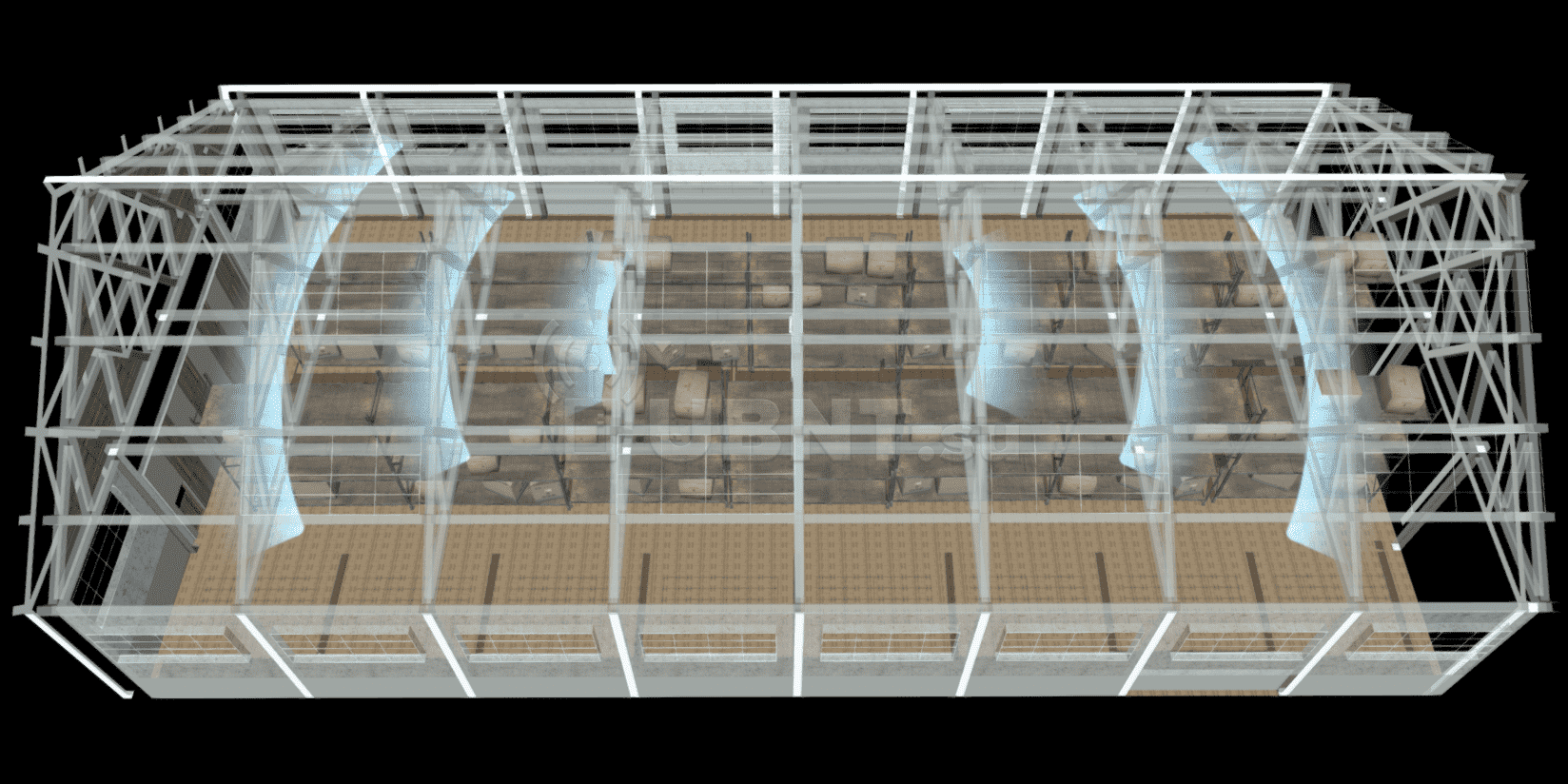

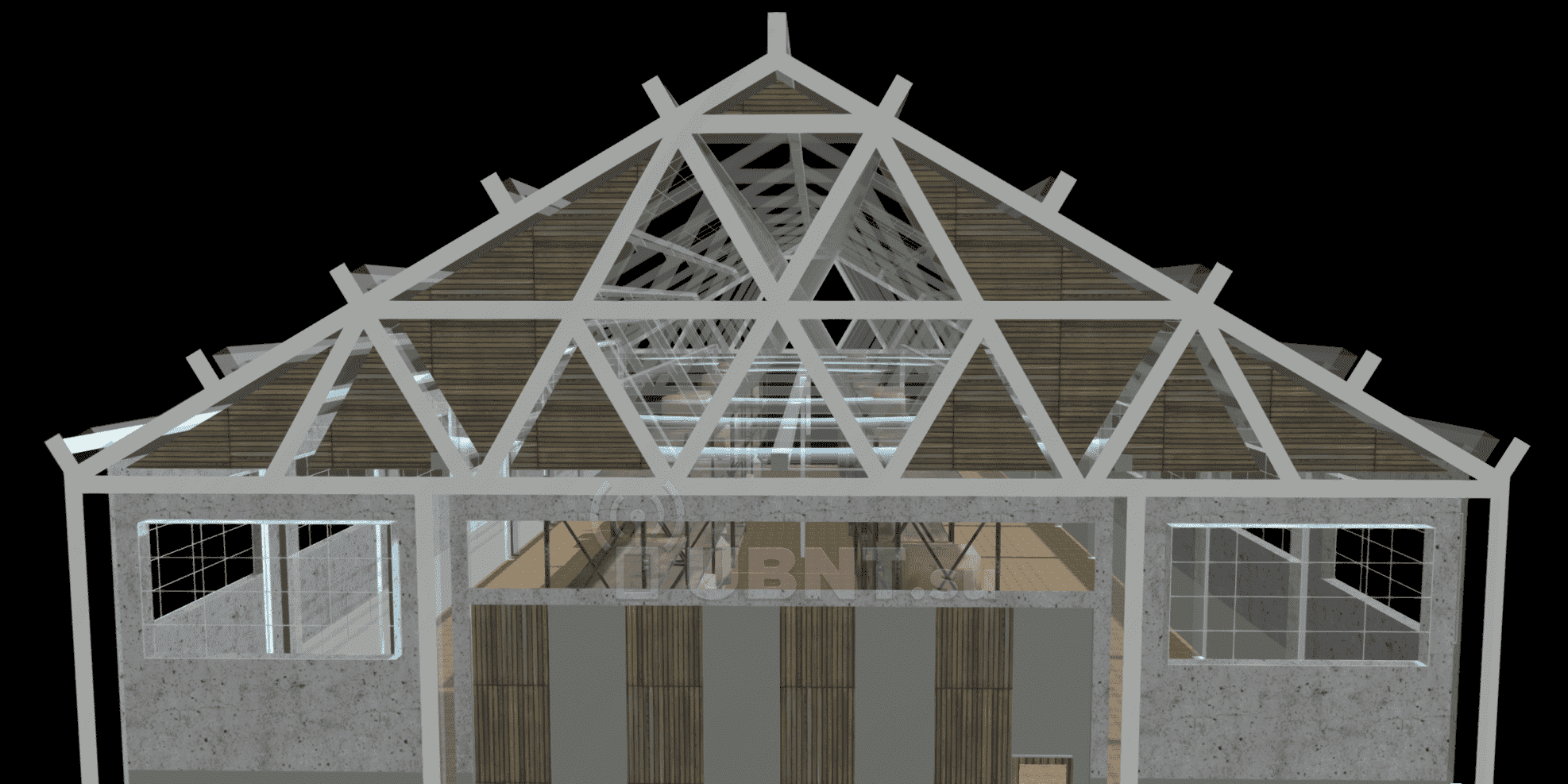

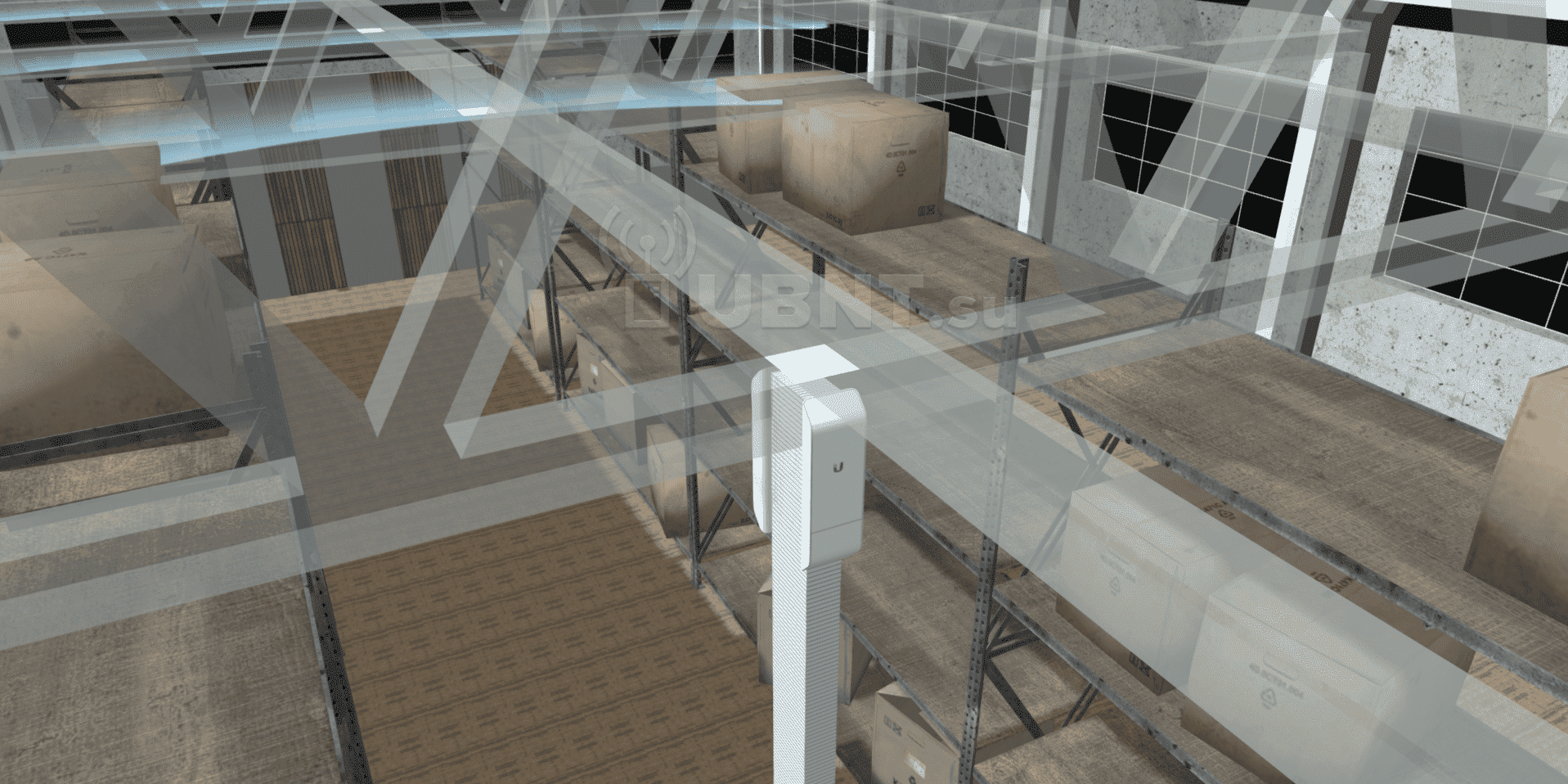

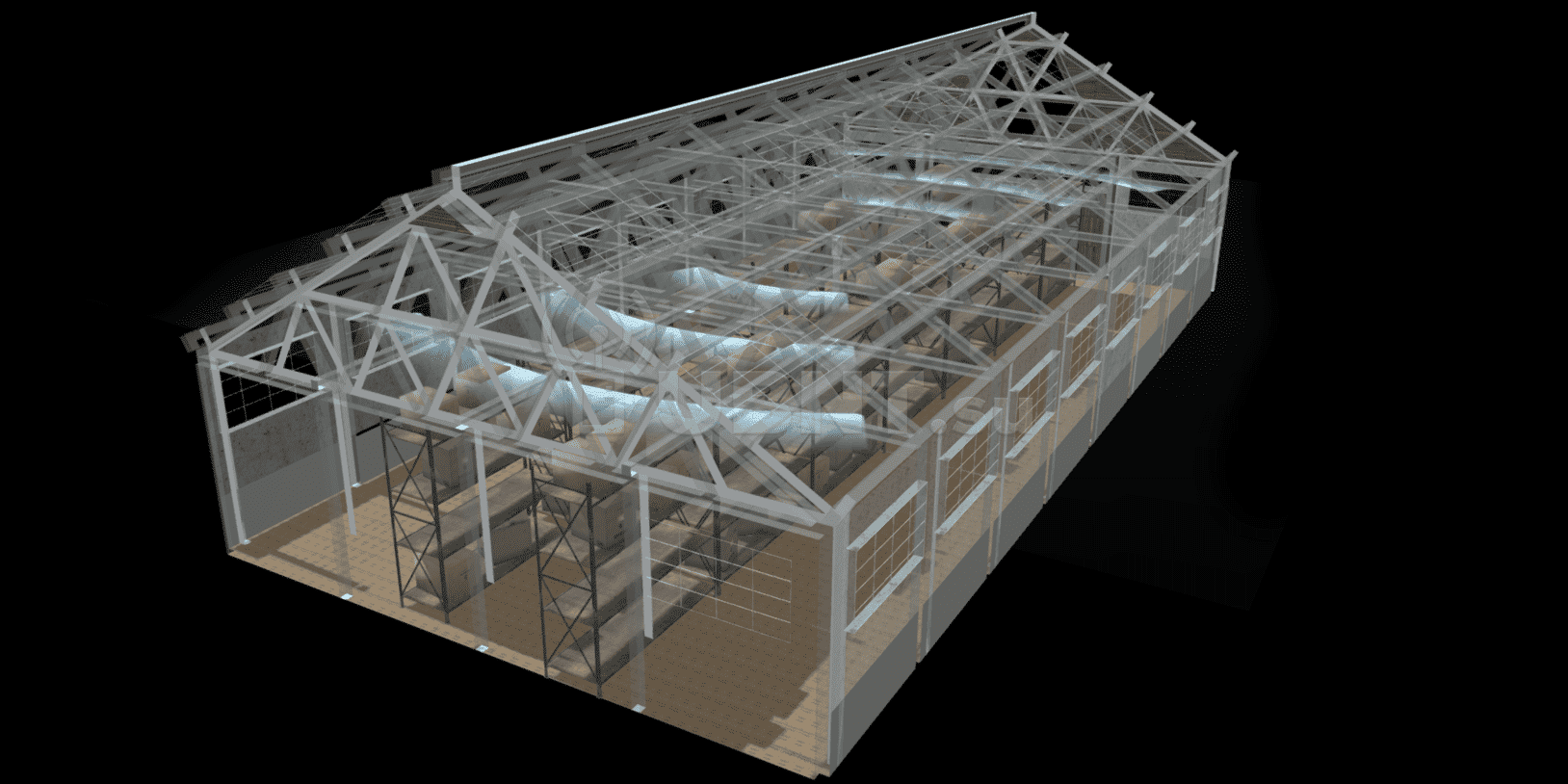

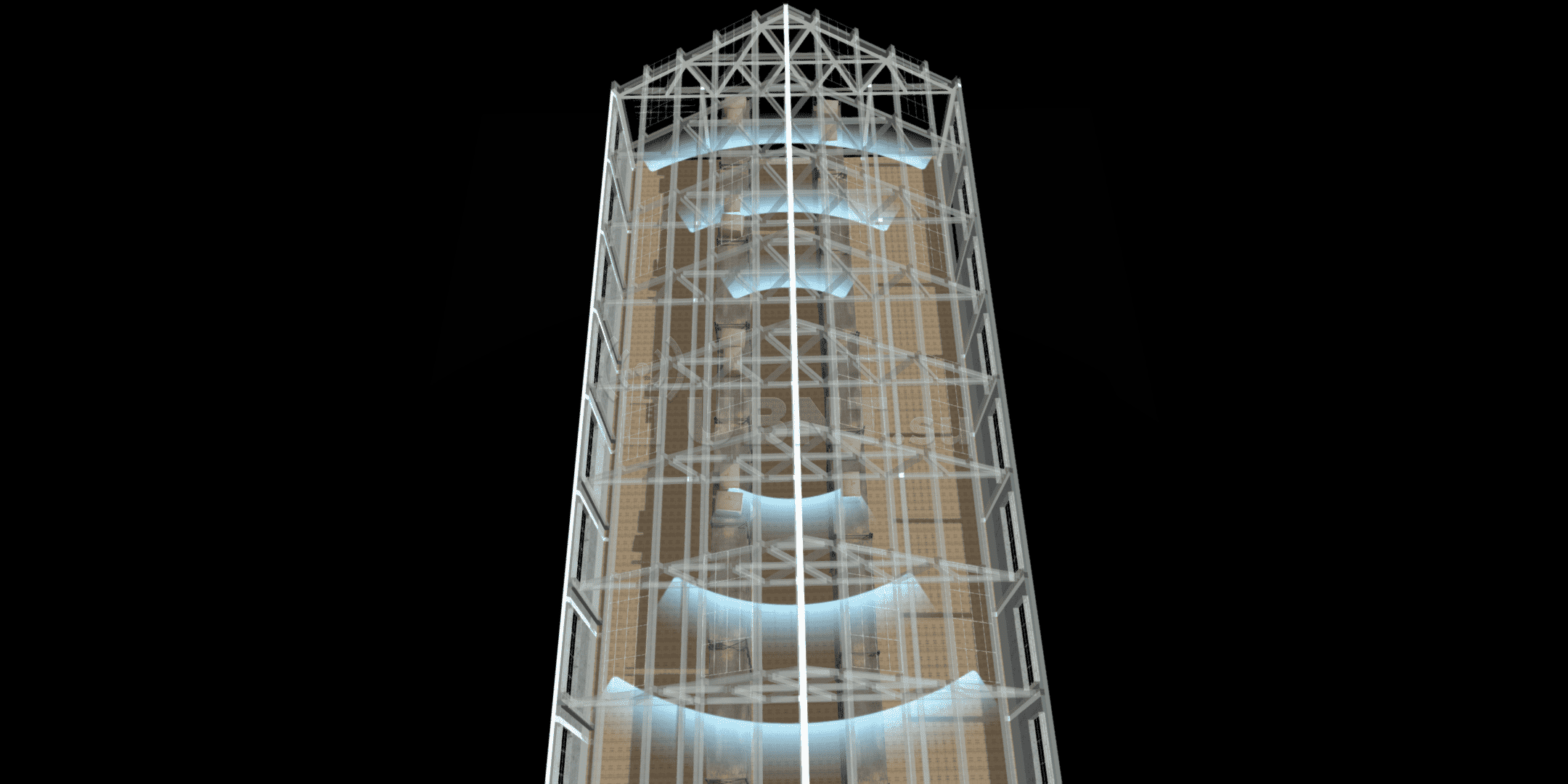

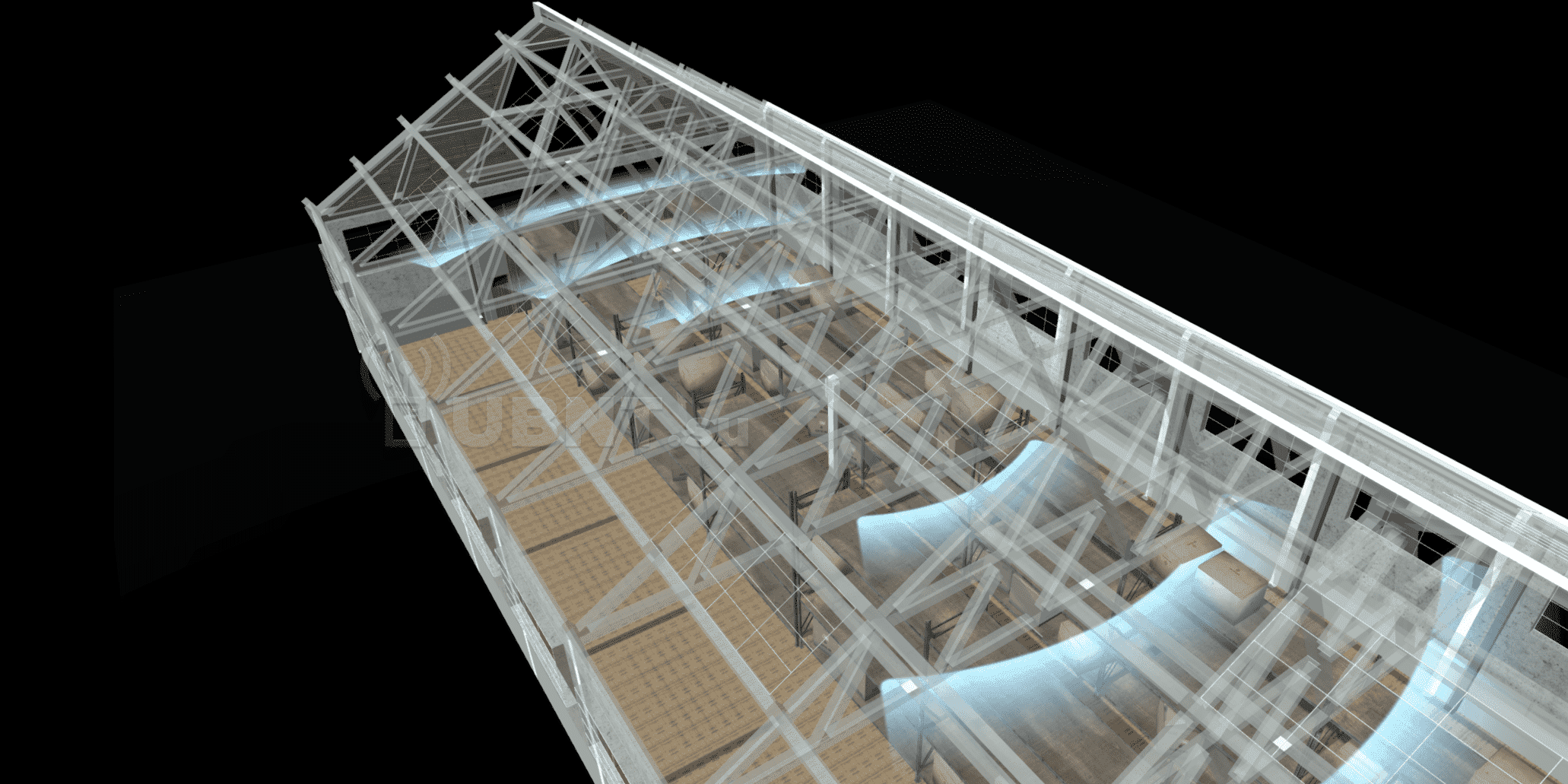

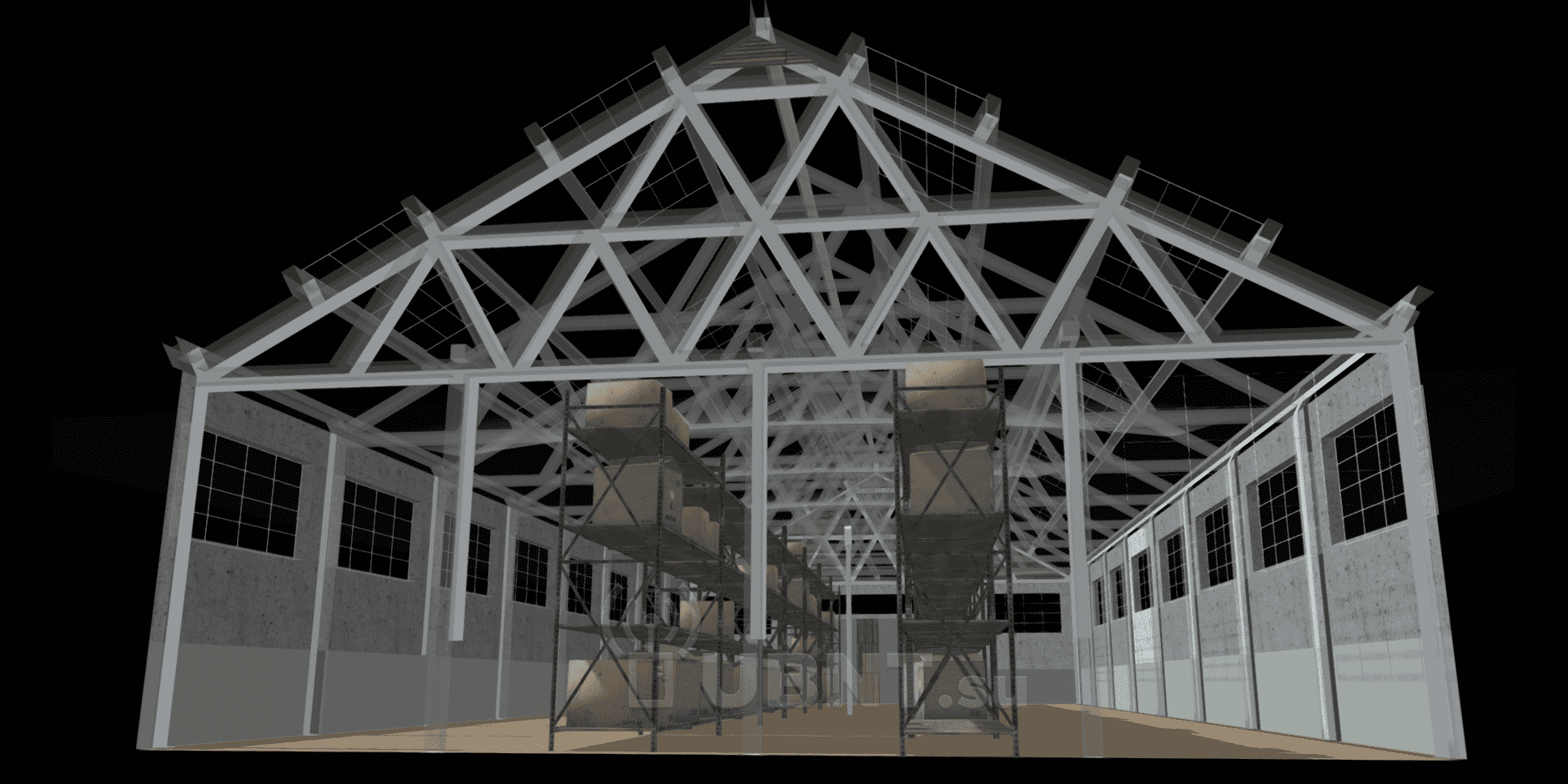

(3D модель носит демонстрационный характер и не является примером размещения точек доступа)

Задача – создание WiFi хот-спота на территории складского комплекса площадью 1800 кв/м

Необходимо организовать доступ в Интернет на складе

WiFi на небольшом складе.
WiFi на небольшом складе.
WiFi на небольшом складе.
WiFi на небольшом складе.
WiFi на небольшом складе.
WiFi на небольшом складе.
WiFi на небольшом складе.
WiFi на небольшом складе.

При создании WiFi сети на небольшом складе следует учитывать множество факторов. Несмотря на относительно небольшие размеры склада расстояние подключения маломощных пользовательских устройств – смартфонов, планшетов, и в данном случае еще и мобильных складских сканеров, которые часто оснащены весьма посредственными радиомодулями исчисляется несколькими десятками метров.
Дополнительно осложняет ситуацию наличие большого количества металлических стеллажей с товарами, а так же кровли помещения и стен, которые в свою очередь очень часто выполняются из металла, что создает множество переотражений сигнала внутри помещения, и затрудняет передачу данных от WiFi точек доступа до абонентского оборудования.
При решении подобной задачи необходимо использовать WiFi точки доступа профессионального уровня, оснащенные чувствительными антеннами с высоким коэффициентом усиления, а так же хорошо просчитанной и мощной радиочастью. Притом единственная WiFi точка доступа, даже очень мощная не справится с обеспечением беспроводной сетью подобного объекта, для создания достаточно скоростной и стабильной беспроводной сети в данном случае необходимо не менее двух устройств.
WiFi точки доступа Ubiquiti полностью отвечают всем перечисленным выше требованиям, отличаясь продуманными инженерными решениями и высоким качеством, а так же стабильностью работы. Еще одной важной особенностью решений на основе Ubiquiti является фирменное программное обеспечение, которое позволяет провести тонкую настройку каждой WifI точки доступа, выставив оптимальную мощность, приоритеты подключения клиентов разных типов, автоматическое распределение нагрузок по диапазонам 2.4\5 ггц. Так же используя штатные средства можно провести спектральный анализ радиочастот выбрав наименее зашумленные каналы, и выбрать оптимальные места для размещения точек доступа с учетом их мощности.
При использовании оборудования UniFi возможно развертывание так называемого «бесшовного» роуминга. Данная схема обеспечивает возможность создания зоны доступа с единым SSID, в границах которой абонент вошедший в сеть автоматически и без потери соединения переключается на ближайшие WiFi точки доступа. Таким образом обеспечивается постоянный и бесперебойный доступ в сеть.

Ниже приведены варианты создания беспроводной сети на складе площадью 1800 квадратных метров с периметром 30*60 метров. Данные учитывают особенности складских помещений и сложности возникающие при развертывании беспроводной сети на подобных объектах.

Однако, создание WiFi зоны доступа на подобных объектах требуют определенных навыков и знаний, кроме того каждый объект имеет свои уникальные особенности. Помните что рядом с точками доступа недопустимо наличие, к примеру не следует размещать точки доступа на потолке непосредственно над металлическими стеллажами с товаром что вызовет экранирование сигнала, под точками доступа обязательно должен быть проход. Для получения гарантированного качественного покрытия склада WiFi сетью рекомендуем получить дополнительную консультацию у наших специалистов.

Задача: развертывание WiFi хот-спота на складе периметром 100 * 200 метров.

Вариант Outdoor (небольшая или средняя нагрузка, высокая запыленность, перепады температуры)

Требуемое оборудование:

  • NanoStation M2 - 2 шт
  • Маршрутизатор
Оборудование
1. NanoStation M2
2395
2. Маршрутизатор
Весь комплект в корзину

При необходимости развертывания WiFi хот-спота на сильно загрязненном неотапливаемом складе, в котором, к примеру хранятся стройматериалы и при этом относительно невелико количество подключаемых клиентов для охвата периметра 60 на 30 метров можно использовать 2 точки доступа NanoStation M2, имеющие герметичный, всепогодный корпусе. Несмотря на то, что основным назначением NanoStation M2 является подключение к удаленным базовым станциям они вполне успешно справляются и с обеспечением WiFi хот-спота для пользовательского оборудования. Точки доступа работают в частотном диапазоне 2.4 ггц, который имеет наилучшую проникающую способность. Учитывая что склад занят множеством стеллажей данный диапазон будет оптимален в конкретном варианте решения, рассчитанном на невысокую нагрузку. Высокочувствительная секторная антенны с коэффициентом усиления 14 dbi в сочетании с радиочастью, мощность которой составляет 28 dbm позволяет этим весьма популярным точкам доступа соединяться с пользовательскими гаджетами даже на дистанции порядка 100 метров.
В нашем случае, учитывая что склад занят стеллажами ограничивающими ограничивают прямую видимость и мешающими распространению радиосигнала наилучшим решением будет развертывание в центре склада базовой станции из двух точек доступа направленных в противоположные стороны. Каждое устройство таким образом будет охватывать WiFi сетью свою часть склада, поскольку секторная антенна использованная в точке доступа имеет минимальное обратное излучение.
Следует отметить что данное решение не предусматривает создание единой зоны доступа, потому при перемещениях между зонами обслуживания связь с сетью будет на короткое время обрываться. Не забудьте, что в меню AirOs необходимо использовать только WiFi 802.11\n, и ни в коем случае не активировать AirMax, поскольку последний поддерживает исключительно провайдерское оборудование Ubiquiti!

Вариант стандарт (средняя нагрузка)

Требуемое оборудование:

  • UniFi AP - 2 шт
  • UniFi CloudKey
  • UniFi switch 8 60
  • Unifi Security Gateway
Оборудование
1. UniFi AP
2693
2. UniFi CloudKey
23634
3. UniFi switch 8 60
24201
4. Unifi Security Gateway
23378
Весь комплект в корзину

При относительно небольшой нагрузке и необходимости создания единой зоны доступа WiFi хорошим вариантом будет использование точек доступа UniFi AP первого поколения. Точки доступа устанавливаются на складе на расстоянии 30 метров друг от друга, по центру складского помещения, под потолком.
В данном варианте потребуется две точки доступа, которые будут подключены к UniFi switch по витой паре. Маршрутизация трафика будет осуществляться UniFi Security Gateway, а за управление всеми устройствами сети, и организацию бесшовного роуминга будет отвечать портативный сервер UniFi CloudKey.
Все устройства управляются программным комплексом UniFi Controller, который размещен на UniFi CloudKey. Здесь производится как настройка каждого из подключенных устройств UniFi, как в отдельности, включая регулировку мощности точек доступа или выбор каналов, так и настройка сети – от роуминга до выбора типа шифрования и SSID WiFi сети.

Вариант профи ( высокая нагрузка, активное использование сети)

Требуемое оборудование:

  • UniFi AP AC lite - 2 шт
  • UniFi switch 8 60
  • UniFi Security Gateway PRO
  • UniFi CloudKey
Оборудование
1. UniFi AP AC lite
23558
3. UniFi switch 8 60
24201
3. UniFi Security Gateway PRO
23989
2. UniFi CloudKey
23634
Весь комплект в корзину

Данный вариант предусматривает размещение в центре склада на расстоянии 30 метров друг от друга двух точек доступа UniFi AP AC lite. Подобная конфигурация обеспечит создание высокоскоростной беспроводной сети с поддержкой бесшовного роуминга, благодаря чему при перемещениях переключение между WiFi точками доступа будет происходить в автоматическом режиме и без потери соединения с сетью. Точка доступа имеет двухдиапазонный радиомодуль и поддерживает стандарты WiFi 802.11 AC обеспечивая суммарную пропускную способность до 1167 мбит/Сек.
Для максимально эффективного управления создаваемой сетью хорошим вариантом будет использование фирменного оборудования для маршрутизации и коммутации. В данном варианте для этих целей хорошо подойдет UniFi Switch 8-60 и маршрутизатор UniFi Security Gateway PRO.
Поскольку точки доступа UniFi требуют наличие запущенной копии UniFi Controller идеальным вариантом будет использование портативного устройства управления UniFi Cloud Key, который избавляет от необходимости использования полноформатного сервера. Подобная схема позволит в будущем, при необходимости расширить WiFi хот-спот и на территорию прилежащую складу – к примеру зону погрузки территорию при помощи всепогодных точек доступа UniFi MESH, которые будет достаточно просто подключить к свитчу.

Рекомендуем также использовать TOUGHCable — качественный продукт для соединения сетевого оборудования.
